| Номер в госреестре | 49152-12 |
| Наименование СИ | Счетчики холодной и горячей воды крыльчатые универсальные |
| Обозначение типа СИ | Тритон-М |
| Изготовитель | ООО "Лиом плюс", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 24.02.2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Счетчики холодной и горячей воды крыльчатые универсальные «Тритон-М» (далее счетчики) предназначены для измерения объема питьевой воды по СанПиН 2.1.4.1074-01, протекающей в системах водоснабжения, и горячей воды по СанПиН 2.1.4.2496-09, протекающей в системах теплоснабжения.
Счетчики холодной и горячей воды крыльчатые универсальные «Тритон-М» представляют собой одноструйные сухоходные счетчики. В проточной части счетчика расположена крыльчатка, которая вращается под действие потока воды. Отсчетное устройство счетчиков имеет редукторный механизм, вращение на который передается от синхронной магнитной муфты.
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием протекающей воды. Поток воды направляется через фильтр, установленный во входном патрубке корпуса счетчика, в измерительную полость, скорость вращения крыльчатки пропорциональна расходу, а число оборотов - количеству протекающей через счетчик воды. Магниты, установленные в ступице крыльчатки, передают вращение на ведомые магниты синхронной муфты, находящиеся в счетном механизме, который изолирован от измеряемой среды герметичной крышкой. Корпус счетчика изготовлен из латуни и соединяется с отсчетным устройством пластмассовым кольцом.
Счетчики выпускаются в 3-х исполнениях:
КВУ 1,5 «Тритон-М» - диаметр условного прохода (Ду) 15 мм;
КВУ 2,5 «Тритон-М» - диаметр условного прохода (Ду) 20 мм;

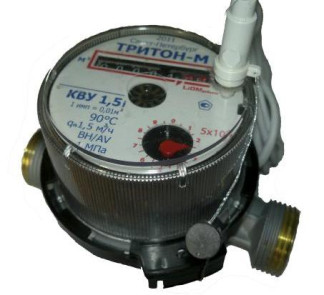

КВУ 1,5 i «Тритон-М» - Ду 15 мм с герконовым датчиком, который формирует выходной импульсный сигнал о накопленном объеме воды. Вес импульса 10 л/имп.
Пластмассовое кольцо, соединяющее корпус счетчика и отсчетный механизм, пломбируется, что ограничивает доступ к регулирующему устройству и счетному механизму без повреждения конструкции счетчика.
Таблица 1
| Наименование параметра | Значение | параметра |
| Диаметр условного прохода (Ду), мм | 15 | 20 |
| Расход воды q, м3/ч: | ||
| минимальный qmin | ||
| Класс А (вертикальная установка) | 0,06 | 0,05 |
| Класс В (горизонтальная установка) | 0,03 | 0,10 |
| переходный, qt | ||
| Класс А (вертикальная установка) | 0,12 | 0,2 |
| Класс В (горизонтальная установка) | 0,15 | 0,25 |
| номинальный, qn | 1,5 | 2,5 |
| максимальный, qmax | 3,0 | 5,0 |
| Пределы допускаемой относительной погрешности в | ||
| диапазоне расходов, % | ||
| от qmin до qt | ±5 | |
| от qt включительно до qmax | ±2 | |
| Емкость счетного механизма, м3 | 99999,999 | |
| Цена деления младшего разряда, м3 | 0,0001 | |
| Диапазон температур измеряемой воды, °С | 5 - | 90 |
| Номинальное рабочее давление воды, МПа | 1,0 | |
| Потеря давления при qmax, МПа, не более | 0,1 | |
| Габаритные размеры, мм не более: | ||
| - длина | 110 | 130 |
| - ширина | 78 | 82 |
| - высота без импульсного выхода | 81 | 80 |
| - высота с импульсным выходом | 110 | |
| Масса, кг, не более | 0,6 | 0,7 |
| Средний срок службы, лет | 12 | |
| Условия эксплуатации | 5 - | 50 |
| - температура окружающего воздуха, °С | ||
| - относительная влажность при температуре 35 °С, % | 80 | |
| - атмосферное давление, кПа | 84 - | 106,7 |
| Средняя наработка на отказ, ч, не менее | 30000 | |
наносится на панель индикаторного устройства счетчика методом сеткографии и на титульном листе Руководства по эксплуатации типографским способом.
Комплект поставки:
- счетчик воды «Тритон-М» (по заказу) - 1 шт.;
- Руководство по эксплуатации - 1 шт.;
- комплект монтажных частей и принадлежностей - 1 шт.;
- герконовый датчик с проводом (для КВУ 1,5 i ) - 1 шт.;
- упаковка - 1 шт.
осуществляется по ГОСТ 8.156-83 «Счетчики холодной воды. Методы и средства поверки». Перечень эталонов, применяемых при поверке:
- установка проливная для поверки счетчиков воды с диапазоном измерения расхода от 0,012 до 10 м3/ч погрешность не более ±0,5 %.
Методика измерения расхода воды счетчиками изложена в ГОСТ Р 50193.1, 2, 3-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды» и в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к счетчикам холодной и горячей воды крыльчатым универсальным «Тритон-М»
1. ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия».
2. ГОСТ 6019-83 «Счетчики холодной воды крыльчатые. Общие технические условия».
3. ГОСТ Р 50193.1-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические условия».
4. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
5. ГОСТ 8.156-83 «Счетчики холодной воды. Методы и средства поверки».
6. ТУ 4213-003-79819588-2011 «Счетчики холодной и горячей воды крыльчатые универсальные «Тритон-М». Технические условия».
- осуществление торговли и товарообменных операций.
