| Номер в госреестре | 58852-14 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | ТЭМ-104 мод. ТЭМ-104(ТЭСМАРТ.01), ТЭМ-104(ТЭСМАРТ.02), ТЭМ-104(ТЭСМАРТ.03) |
| Изготовитель | Общество с ограниченной ответственностью "Энергосберегающая компания "ТЭМ" (ООО "Энергосберегающая компания "ТЭМ"), г. Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 13.05.2029 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики ТЭМ-104 модификации ТЭМ-104(ТЭСМАРТ.01), ТЭМ-104(ТЭСМАРТ.02), ТЭМ-104(ТЭСМАРТ.03), (далее - теплосчетчики) предназначены для измерений и регистрации значений расхода и количества теплоносителя, температур теплоносителя и окружающей среды, избыточного давления в трубопроводах и потребленной (отпущенной) тепловой энергии в водяных системах теплопотребления (теплоснабжения).
Принцип действия теплосчетчиков основан на преобразовании измерительными каналами выходных сигналов преобразователей расхода, температуры и давления в значения измеряемых параметров и вычисления количества теплоносителя и тепловой энергии.
Принцип работы измерительного канала расхода теплосчетчиков основан на зависимости ЭДС, возникающей в электропроводящей жидкости, движущейся в магнитном поле, от средней скорости жидкости и, тем самым, от объемного расхода.
Измерительные каналы температур и давлений теплосчетчиков преобразуют в цифровую форму выходные сигналы преобразователей температур и давлений, установленных в трубопроводах.
Теплосчетчик производит измерения, обработку результатов измерений и регистрацию параметров теплоносителя в системах теплоснабжения (до четырех систем) в соответствии с задаваемой программно конфигурацией.
В состав теплосчетчиков входят:
- измерительно-вычислительный блок (ИВБ) - 1 шт;
- электромагнитные первичные преобразователи расхода (ППР) - от 1 до 2 шт;
- измерительные преобразователи расхода с частотно-импульсным выходным сигна-
лом (ИП) - до 2 шт;
- измерительные преобразователи температуры - термопреобразователи сопротивления (ТС) - до 6 шт;
- измерительные преобразователи давления (ДИД) - до 6 шт.

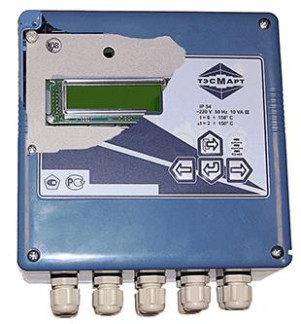

Типы и внешний вид ППР и ИВБ приведены на рисунках 1 и 2.
Рисунок 2. Внешний вид ИВБ Типы ТС, ИП и ДИД применяемые в составе теплосчетчика, указаны в Таблицах 1, 2, 3. Таблица 1. Типы термопреобразователей сопротивления и комплектов термопреобразо-
вателей сопротивления, применяемых в составе теплосчетчиков
| Наименование и условное обозначение | Номер в Г осреестре | Наименование и условное обозначение | Номер в Г осреестре |
| ТСПА | 32089-06 | ТСП-Р | 22557-02 |
| ТСП - Н | 38959-08 | ТСПТ | 36766-09 |
| КТСП-Н | 38878-08 | КТСБ | 43096-09 |
| ТПТ-1 | 46155-10 | ТСБР | 43287-09 |
| КТСП-Р | 22556-02 | КТСПТ-01 | 17403-07 |
| ТСПТК | 21839-01 | ТЭСМА | 52981-13 |
| ТЭСМА-К | 52980-13 |
Таблица 2. Типы измерительных преобразователей расхода с частотно-импульсным
выходным сигналом, применяемых в составе теплосчетчика
| Тип преобразователя | Номер в | Тип преобразователя | Номер в Г осрее |
| расхода | Г осреестре | расхода | стре |
| РСМ-05 модификации РСМ- | 48755-11 | М-Т, Е-Т | 17104-09 |
| 05.03, РСМ-05.05, РСМ-05.07 | ULTRAFLOW | 20308-04 | |
| РСМ-05 модификации | 54470-14 | УРСВ «ВЗЛЕТ МР» | 28363-04 |
| РСМ-05. 03 (ТЭСМАРТ), | UFM500 | 29975-09 | |
| РСМ-05. 03 (ТЭСМАРТ -А), | ТЭМ211, ТЭМ212 | 24357-08 | |
| РСМ-05 05(ТЭСМАРТ), | УРЖ2К | 19094-10 | |
| РСМ-05.05(ТЭСМАРТ-А), | МТW и МТН | 13668-06 | |
| РСМ-05. 07(ТЭСМАРТ), | ВРТК-2000 | 18437-05 | |
| РСМ-05. 07(ТЭСМАРТ -А), | WP-Dynamic | 15820-07 | |
| РСМ-05.05(ТЭСМАРТ-П), | СВ | 39202-08 | |
| РСМ-05.05(ТЭСМАРТ-ПА), | МЕТЕР ВК | 39016-08 | |
| РСМ-05.05(ТЭСМАРТ-Э) | МЕТЕР ВТ | 39017-08 | |
| ВСХд | 23649-07 | ВСХНд, | 26164-03 |
| ВСТ | 23647-07 | ВСТН | 26405-04 |
| ВСТН | 55115-13 | ВСТН | 40606-09 |
Таблица 3. Типы измерительных преобразователей давления, применяемых в составе теплосчетчика
| Наименование и условное обозначение | Номер в Г осреестре |
| ИД | 26818-09 |
| ПД-Р | 40260-08 |
| БД | 38413-08 |
| КОРУНД ДИ | 14446-09 |
| МИДА ДИ | 17636-06 |
| КРТ-9 | 24564-07 |
Теплосчетчики имеют стандартные интерфейсы: RS-232 и гальванически развязанный RS-485, через которые считываются результаты измерений параметров теплоносителя в системах теплоснабжения, а также данные о конфигурации теплосчетчика. Теплосчетчики преобразуют значения одного из параметров (расхода или температуры) в выходной унифицированный токовый сигнал в диапазоне от 4 до 20 мА.
Теплосчетчики обеспечивают:
измерения:
- объемного [м /ч] и массового [т/ч] расходов теплоносителя в трубопроводах;
- температур t [°С] теплоносителя в трубопроводах;
- давления в трубопроводах p [МПа];
- текущей разности температур At [°С];
- тепловой энергии Q [Гкал], [МВт-ч], [ГДж];
регистрацию:
- количества теплоты (тепловой энергии), потребленного (отпущенного) за отчетный период Q [Гкал], [МВт-ч], [ГДж];
- массы М [т] и V объема [м ] теплоносителя, протекших по трубопроводам за отчетный период;
- потребленного (отпущенного) количества теплоты (тепловой энергии) за каждый час (сутки) Q [Гкал], [МВт-ч], [ГДж];
- массы М [т] и V объема [м ] теплоносителя, протекшего за каждый час (сутки) по трубопроводам;
- средневзвешенных значений температур t [°С] теплоносителя в трубопроводах за каждый час (сутки);
- разности средних температур At [°С] в подающем и обратном трубопроводах за каждый час (сутки);
- среднеарифметических значений измеренного (установленного) давления в трубопроводах p [МПа];
- календарного времени с индикацией числа, месяца, года, часов, минут и секунд;
- времени работы при поданном напряжении питания T [ч:мин];
- времени работы в штатном режиме ^араб [ч:мин] (времени наработки);
- времени работы Тош прибора при наличии ТН [ч:мин];
- кодов возникающих НС и (или) ТН;
- времени работы (Tdt^, TGT, TG^, Т:пт) по каждой НС [ч:мин];
- архива событий,
индикацию:
- измеренных, регистрируемых и установленных параметров.
Программное обеспечение (ПО), необходимое для реализации заявленных функций, записывается в память микроконтроллера на заводе-изготовителе.
Основными задачами программного обеспечения являются:
- организация опроса датчиков аналоговых величин (НИР, ТС, ДИД), первичная обработка сигналов;
- измерение частоты и вычисление количества импульсов, поступающих на частотные и импульсные входы (от ИП);
- преобразование сигналов в значения физических величин в соответствии с номинальными статическими характеристиками, настроечными параметрами и данными калибровки;
- вычисление количества (массы и объема) теплоносителя, а также потребленной (отпущенной) тепловой энергии за интервал времени и формирование архива;
- формирование выходных аналоговых (I) и цифровых (RS-232, RS-485) сигналов;
- реализация пользовательского интерфейса;
- анализ измеренных значений, регистрация и индикация ошибок и нештатных ситуаций;
- архивирование результатов измерений в энергонезависимой памяти.
Идентификационные данные программного обеспечения (ПО) теплосчетчиков приве-
дены в таблице 4.
Таблица 4.
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентиф икатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора |
| Микропрограмма теплосчетчиков ТЭМ-104 модификации ТЭМ- 104(ТЭСМАРТ.01), ТЭМ-104(ТЭСМАРТ.02), ТЭМ-104(ТЭСМАРТ.03) | TEM-104 | 3.50 | FE8C347F | CRC32 |
Идентификация внутреннего ПО теплосчетчика при поверке осуществляется с помощью интерфейса пользователя - на ЖКИ теплосчетчика индицируется номер версии программного обеспечения (идентификационный номер).
В теплосчетчиках предусмотрена схема пломбировки от несанкционированного доступа к изменению программного обеспечения. Элементы защиты, места для нанесения оттисков и наклеек показаны на рис. 3.
После программирования на предприятии-изготовителе доступ к перемычкам закрыт защитным экраном, установленным над платой и опломбированным поверителем и предпри-
ятием-изготовителем.
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «С», согласно МИ 3286-2010.
Таблица 5. Основные метрологические и технические характеристики
| Наименование характеристики | Значение параметра |
| Т еплоноситель | вода по СНиП 2.04.07-86 |
| Рабочее давление, МПа, не более | 1,6 (по заказу 2,5) |
| Диапазоны измерений расходов теплоносителя измерительных каналов с ППР - ТЭМ-104(ТЭСМАРТ.01) - ТЭМ-104(ТЭСМАРТ.02) - ТЭМ-104(ТЭСМАРТ.03) | см. таблицу 6 см. таблицу 7 см. таблицу 8 |
| Диапазон измерений температур теплоносителя, °С | от 0 до 150 |
| Диапазон измерений разности температур теплоносителя, °С | от 2 до 150 |
| Диапазоны входных аналоговых сигналов, пропорциональных значению избыточного давления, мА | от 0 до 5; от 4 до 20; от 0 до 20 |
| Диапазон изменений выходного токового сигнала, пропорционального значению выбранного параметра, мА | от 4 до 20 |
| Пределы допускаемой относительной погрешности измерений тепловой энергии: класс В по ГОСТ Р 51649-2000, класс 2 по ГОСТ Р ЕН 1434-1-2011, % класс С по ГОСТ Р 51649-2000, класс по 1 ГОСТ Р ЕН 1434-1-2011, % | ±(3 +4AW Дt+0,02Gв/G) ±(2+4 Ate/ At+0,01 Gв/G) |
| Пределы допускаемой относительной погрешности измерений объемного (массового) расхода и объема (массы) измерительных каналов с ПНР: - при заказе в соответствии с классом В по ГОСТ Р 51649-2000, классом 2 по ГОСТ Р ЕН 1434-1-11, % - при заказе в соответствии с классом С по ГОСТ Р 51649-2000, классом 1 по ГОСТ Р ЕН 1434-1, % | ±(1,5+0,0Шв^), но не более 5 ±(0,8+0,004Gв/G), но не более 3,5 |
| Пределы допускаемой относительной погрешности измерительных каналов ИВБ входных частотных сигналов в диапазоне от 2 до 2000 Гц, % | ±0,1 |
| Пределы допускаемой абсолютной погрешности измерительных каналов ИВБ входных импульсных сигналов, имп | ±1 |
| Пределы допускаемой абсолютной погрешности измерительных каналов температуры ИВБ, °С | ±(0,05+0,001-t) |
| Пределы допускаемой приведенной погрешности измерительных каналов давления ИВБ, % | ±0,15 |
| Пределы допускаемой приведенной погрешности преобразования измеренного параметра в токовый сигнал, % | ±0,5 |
| Пределы допускаемой относительной погрешности измерений интервалов времени, % | ±0,01 |
| Температура окружающей среды, °С | от +5 до +50 |
| Электропитание от сети переменного тока: - напряжение, В - частота, Гц Потребляемая мощность ИВБ, В-А, не более: | от 187 до 242 от 49 до 51 10 |
| Г абаритные размеры ИВБ, мм, не более | 182x180x95 |
| Масса ППР и ИВБ кг, не более | См табл. 9 |
| Средняя наработка на отказ, не менее | 50000 часов |
| Средний срок службы, не менее | 12 лет |
Таблица 6. Диапазоны измерений расхода измерительных каналов ТЭМ-
104(ТЭСМАРТ.01) с ППР (ПРП, ПП, ПРПМ, ПРПН, ПРПН/Р)
| Условный диаметр, Ду, мм | Типы ППР | |||||||
| ПРП, ПП | ПРПМ | ПРПН | ПРПН/Р | ПРП, ПП | ПРПМ | ПРПН | ПРПН/Р | |
| Наименьший | расход Он, м3/ч | Наибольший расход Ов, м3/ч | ||||||
| 15 | - | 0,0150 | 0,0150 | 0,0150 | - | 6,00 | 6,00 | 6,00 |
| 20 | - | - | - | 0,0150 | - | - | - | 6,00 |
| 25 | 0,040 | 0,040 | 0,040 | 0,040 | 16,0 | 16,0 | 16,0 | 16,0 |
| 32 | 0,075 | 0,075 | 0,075 | - | 30,0 | 30,0 | 30,0 | - |
| 40 | 0,100 | 0,040 | 0,040 | - | 40,0 | 40,0 | 40,0 | - |
| 50 | 0,150 | 0,150 | 0,150 | - | 60,0 | 60,0 | 60,0 | - |
| 65 | 0,250 | - | 0,250 | - | 100,0 | - | 100,0 | - |
| 80 | 0,40 | - | - | - | 160,0 | - | - | - |
| 100 | 0,750 | - | - | - | 300,0 | - | - | - |
| 150 | 1,50 | - | - | - | 500,0 | - | - | - |
Таблица 7. Диапазоны измерений расхода измерительных каналов
ТЭМ-104(ТЭСМАРТ.02) с ППР (ПРП, ПП, ПРПМ, ПРПН, ПРПН/Р)
| Условный диаметр, Ду, мм | Типы ППР | |||||||
| ПРП, ПП | ПРПМ | ПРПН | ПРПН/Р | ПРП, ПП | ПРПМ | ПРПН | ПРПН/Р | |
| Наименьший | расход Он, м3/ч | Наибольший расход Ов, м3/ч | ||||||
| 25 | 0,0160 | 0,0160 | 0,0160 | 0,0160 | 16,0 | 16,0 | 16,0 | 16,0 |
| 32 | 0,030 | 0,0300 | 0,0300 | - | 30,0 | 30,0 | 30,0 | - |
| 40 | 0,040 | 0,040 | 0,040 | - | 40,0 | 40,0 | 40,0 | - |
| 50 | 0,060 | 0,060 | 0,060 | - | 60,0 | 60,0 | 60,0 | - |
| 65 | 0,100 | - | 0,100 | - | 100,0 | - | 100,0 | - |
| 80 | 0,160 | - | - | - | 160,0 | - | - | - |
| 100 | 0,300 | - | - | - | 300,0 | - | - | - |
| 150 | 0,600 | - | - | - | 500,0 | - | - | - |
Таблица 8. Диапазоны измерений расхода измерительных каналов
ТЭМ-104(ТЭСМАРТ.03) с ППР (ПРП, ПП)
| Условный диаметр, Ду, мм | Типы ПНР | |
| ПРП, ПП | ПРП, ПП | |
| Наименьший расход Он, м3/ч | Наибольший расход Ов, м3/ч | |
| 100 | 0,300 | 180,0 |
| 150 | 0,600 | 200,0 |
Таблица 9. Массы ППР и ИВБ теплосчетчиков
| Наименование | Масса, кг | |||||||||
| Диаметр условного прохода ПНР, Ду, мм | ||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |
| ПРП, ПП | - | - | 4,6 | 6,1 | 7,9 | 8,1 | 13,6 | 14,6 | 18,1 | 36,6 |
| ПРПМ | 2,6 | - | 2,6 | 2,6 | 2,6 | 2,6 | - | - | - | - |
| ПРПН | 2,7 | - | 5,6 | 6,6 | 7,9 | 8,1 | - | - | - | - |
| ПРПН/Р | 1,9 | 2,1 | 2,3 | - | - | - | - | - | - | - |
Степень защиты оболочки от проникновения пыли и влаги ППР соответствует маркировке IP54 (категория 2) по ГОСТ 14254-80. По заказу ППР изготавливаются со степенью защиты оболочки IP65 или IP68.
наносится типографским способом на эксплуатационную документацию и на переднюю панель ИВБ методом офсетной печати или лазерной гравировки.
Комплект поставки теплосчетчика соответствует таблице 10.
Таблица 10.
| Наименование и условное обозначение | Количество, шт. | Примечание |
| Измерительно-вычислительный блок (ИВБ) | 1 | |
| Электромагнитный первичный преобразователь расхода (ИИР) | до 2-х | В соответствии с заказом |
| Комплект (пары) термопреобразователей сопротивления | до 3-х | В соответствии с заказом |
| Т ермопреобразователи сопротивления | до 6-ти | В соответствии с заказом |
| Измерительный преобразователь расхода (ИП) | до 2-х | В соответствии с заказом |
| Комплект монтажных частей | 1 | В соответствии с заказом |
Программное обеспечение | 1 | В соответствии с заказом |
| Кабель для подключения интерфейса | 1 | В соответствии с заказом |
| Вставка плавкая ВП-1-0,5 А 250 В | 2 | |
| Теплосчетчики ТЭМ-104 модификации ТЭМ-104(ТЭСМАРТ .01), ТЭМ- 104(ТЭСМАРТ.02), ТЭМ-104(ТЭСМАРТ.03). Руководство по эксплуатации | 1 экз. | |
| Теплосчетчики ТЭМ-104 модификации ТЭМ-104(ТЭСМАРТ .01), ТЭМ- 104(ТЭСМАРТ.02), ТЭМ-104(ТЭСМАРТ.03). Паспорт | 1 экз. | |
| Теплосчетчики ТЭМ-104 модификации ТЭМ-104(ТЭСМАРТ .01), ТЭМ- 104(ТЭСМАРТ.02), ТЭМ-104(ТЭСМАРТ.03). Методика поверки | 1 экз. | По отдельному заказу |
осуществляется по методике ЭС 99556332.013.000 МП «ГСИ. Теплосчетчики ТЭМ-104 модификации ТЭМ-104(ТЭСМАРТ.01), ТЭМ-104(ТЭСМАРТ.02), ТЭМ-104(ТЭСМАРТ.03). Методика поверки», утвержденной ГЦИ СИ ОАО «НИИТеплоприбор» 01.12. 2013 г.
Основные средства поверки указаны в таблице 11.
Таблица 11.
| Наименование | Технические характеристики |
| Установка поверочная для поверки и градуировки расходомеров-счетчиков жидкости | Диапазон расходов от 0,015 до 500 м3/ч. Пределы допускаемой относительной погрешности измерения ±0,25 %. |
| Секундомер электронный СТЦ 2 | Пределы допускаемой погрешности измерения интервалов времени не превышают Д=±(15-10" *Т+С), где Т - значение измеряемого интервала времени, С=1 при цене деления 1с, С=0,01 при цене деления 0,01 с |
| Частотомер электронносчетный вычислительный Ч3-64 | Пределы допускаемой относительной погрешности Of = ±5-10-7 |
| Мегаомметр Е6 - 16 | Диапазон измерений от 2 Ом до 200 МОм при U=500 В. Пределы допускаемой основной приведенной погрешности ±1,5 % |
| Магазин сопротивлений Р4831 | Класс точности при использовании в качестве многозначной меры электрического сопротивления: 0,02/210-6 |
| Калибратор - измеритель унифицированных сигналов эталонный ИКСУ-2000 | Диапазон измеряемых и воспроизводимых токов I от 0 до 25 мА, основная погрешность измерения и воспроизведения тока не более ±(10-4 I + 1) мкА |
изложены в ЭС 99556332.013.000 РЭ «Теплосчетчики ТЭМ-104 модификации ТЭМ- 104(ТЭСМАРТ .01), ТЭМ- 104(ТЭСМАРТ.02), ТЭМ-104(ТЭСМАРТ.03). Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к теплосчетчикам ТЭМ-104 модификации ТЭМ-104(ТЭСМАРТ.01), ТЭМ-104(ТЭСМАРТ.02), ТЭМ-104(ТЭСМАРТ.03):
1. ГОСТ Р 51649-2000. «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
2. ГОСТ Р ЕН 1434-1 - 2011 «Теплосчетчики. Часть 1. Общие требования»
3. МИ 2412-97 «Государственная система обеспечения единства измерений. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя».
4. ТУ 4218-013-99556332-13 «Теплосчетчики ТЭМ-104 модификации ТЭМ-104(ТЭСМАРТ.01), ТЭМ-104(ТЭСМАРТ.02), ТЭМ- 104(ТЭСМАРТ.03). Технические условия».
| Зарегистрировано поверок | 15929 |
| Поверителей | 148 |
| Актуальность данных | 24.07.2025 |
