| Номер в госреестре | 58190-14 |
| Наименование СИ | Индикаторы часового типа |
| Обозначение типа СИ | ИЧ и ИЦ |
| Изготовитель | "MICRONTOOLS S.P.O.", Чехия |
| Год регистрации | 2014 |
| Срок свидетельства | 20.08.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Индикаторы часового типа ИЧ и ИЦ (далее - индикаторы) предназначены для измерений линейных размеров абсолютным и относительным методами, отклонений от заданной геометрической формы и взаимного расположения поверхностей.
Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стержня с наконечником во вращательное движение стрелки по циферблату со шкалой (ИЧ) или в показания цифрового отсчетного устройства (ИЦ).
Конструктивно индикатор состоит из измерительного стержня, перемещающегося в направляющей гильзе, и устройства преобразования линейного перемещения измерительного стержня в круговое движение стрелки или цифровой отсчет. В индикаторах ИЧ циферблат выполнен поворотным для совмещения нулевого деления шкалы циферблата с текущим исходным положением стрелки.
Индикаторы часового типа имеют две модификации (модели) под торговой маркой АМо-гоп. ИЧ - с циферблатом со шкалой и ИЦ - с цифровым отсчетным устройством. Индикаторы ИЧ имеют 7 типономиналов, ИЦ - 5 типономиналов, различающихся диапазоном и погрешностью измерений, ценой деления (дискретностью отсчета).

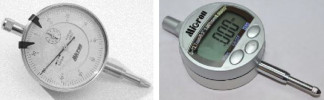

Фотографии общего вида индикаторов представлены на рис. 1.
| Моди фикация | Диапазон измерений, мм | Цена деления (дискретность отсчета для ИЦ), мм | Пределы допускаемой абсолютной погрешности измерений, мм | Измерительное усилие при прямом ходе, Н, не более | Колебание измерительного усилия, Н, не более | |
| при прямом и обратном ходе | при изменении направления движения | |||||
| ИЧ | 0-1 | 0,001 | ±0,005 | 3 | 1,8 | 1 |
| 0-2 | 0,01 | ±0,012 | 1,5 | 0,4 | 0,5 | |
| 0-3 | ±0,014 | |||||
| 0-5 | ±0,016 | 3 | 1,8 | 1 | ||
| 0-10 | ±0,020 | |||||
| 0-25 | ±0,025 | |||||
| 0-50 | ±0,040 | |||||
| 0-12,5 | 0,001 | ±0,006 | ||||
| 0,01 | ±0,020 | |||||
| ИЦ | 0-25 | 0,001 | ±0,014 | 2,4 | - | - |
| 0,01 | ±0,030 | |||||
| 0-50 | 0,01 | ±0,030 |
Условия эксплуатации:
- температура окружающей среды, °С 20±15 для индикаторов ИЧ;
20±2 для индикаторов ИЦ;
- относительная влажность воздуха, %, не более 80 при температуре 20 °С. Источник питания индикаторов ИЦ типа 357S 1,5 В.
Диаметр присоединительной гильзы 8h7.
Знак утверждения типа наносят на корпус индикатора методом наклейки и на титульный лист паспорта типографским способом.
1. Индикатор.
2. Футляр.
3. Паспорт.
4. Методика поверки.
Осуществляется по документу МП 06/003-2014 «Индикаторы часового типа ИЧ и ИЦ. Методика поверки», утвержденному ФБУ «ЦСМ Московской области» 13 мая 2014 г.
Основные средства поверки:
Для индикаторов с ценой деления (дискретностью отсчета) 0,01 мм:
- приборы ПМИ-25 и ПМИ-50 ГР № 10682-86 (или ППИ-50 ГР № 48167-11) с диапазонами измерений (0-25) и (0-50) мм, наибольшей разностью погрешностей на любом участке измерений 1 мм не более 2 мкм и на всем диапазоне измерений не более 4 мкм, вариацией показаний не более 1,5 мкм;
- или приспособление с микрометрической головкой типа МГ по ГОСТ 6507-90 с диапазоном измерений (0-50) мм, с пределами допускаемой погрешности ±4 мкм.
Для индикаторов с ценой деления (дискретностью отсчета) 0,001 мм:
- меры длины концевые плоскопараллельные по ГОСТ 9038-90, 4 разряд, ГР № 51838-12, № 51479-12 и др. со стойкой типа С-II по ГОСТ 10197-70;
- или прибор для поверки измерительных головок ППГ-3 ГР № 12041-11 с диапазоном измерений (0-1) мм, с пределами допускаемой погрешности ±0,3 мкм, вариацией показаний не более 0,1 мкм, размахом показаний не более 0,1 мкм (для индикаторов с диапазоном измерений (0-1) мм).
Методики (методы) измерений приведены в паспортах «Индикаторы часового типа ИЧ
и ИЦ».
Нормативные и технические документы, устанавливающие требования к индикаторам часового типа ИЧ и ИЦ
1. ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
2. Техническая документация изготовителя.
Лист № 3 Всего листов 3
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
