| Номер в госреестре | 56505-14 |
| Наименование СИ | Счетчики холодной и горячей воды крыльчатые торговой марки "MINKOR" |
| Обозначение типа СИ | MK-U |
| Изготовитель | ООО "Спутник", г.С.-Петербург |
| Год регистрации | 2014 |
| Срок свидетельства | 13.02.2019 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
Счетчики холодной и горячей воды крыльчатые MK-U (торговой марки «MINKOR») (далее -счетчики) предназначены для измерений объема холодной питьевой воды по ГОСТ Р 51232-98 и горячей сетевой воды по СанПиН 2.1.4.2496-09, протекающей по трубопроводам.
Принцип действия счетчика основан на измерении количества оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток воды направляется через струевыпрямитель входного патрубка корпуса счетчика в измерительную полость, где под его действием вращается крыльчатка с прикрепленным к ней магнитом. Число оборотов крыльчатки пропорционально количеству протекающей через счетчик воды.
Счетчик относится к одноструйным сухоходным крыльчатым счетчикам.
Магнит, установленный в ступице крыльчатки, передает вращение на ведомый магнит синхронной муфты, находящейся в счетном механизме часового типа. Магнитная муфта, защищена анодированным стальным экраном, который исключает влияние внешних магнитных полей на показания счетчика.
Счетный механизм изолирован от измеряемой среды специальной прозрачной крышкой с уплотнительным кольцом.
Корпус счетчика соединяется со счетным механизмом пластмассовым термоусадочным кольцом серого или желтого цвета. Это кольцо одновременно является пломбировочным элементом, ограничивающим несанкционированный доступ к регулируемым элементам счётчика.
Часовой механизм счетного устройства преобразует число оборотов крыльчатки к значению объема протекающей воды в м3. Счетный механизм имеет восемь роликов и один стрелочный указатель.
В счетном механизме имеется контрольная звездочка, обеспечивающая повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигналов.
Счетчик имеет встроенный во входной патрубок сетчатый фильтр для защиты от попадания в камеру крупных механических частиц.
Конструкция счетчика обеспечивает опломбирование регулирующего устройства и счетного механизма от несанкционированного вмешательства.
Крепление счетчика к трубопроводу осуществляется с помощью двух полусгонов, снабженных паронитовыми прокладками. По отдельному заказу в состав счетчика может быть включен обратный клапан, который может прилагаться отдельно или быть уже установленным в один из полусгонов.
Счетчики имеют исполнения, отличающиеся диаметром условного прохода (Ду) 15, 20 мм.
Счетчики модификации MK-U I имеют импульсный выход, позволяющий осуществлять дистанционную регистрацию объема воды. Импульсный выход обеспечивается герконовым преобразователем (далее - геркон). Вес импульса 10 дм /имп. Геркон формирует пассивный выходной сигнал («сухой контакт»), который может считываться любым счетчиком импульсом, вычислителем или регистратором. Импульсный выход позволяет подключать счетчик к обычным релейным считывающим устройствам с параметрами: напряжение - 220 В, ток - 5 А.
Комплект монтажных частей обеспечивает длины прямых участков перед счетчиком не менее 3Ду, после - не менее 1Ду.
Счетчики допускают горизонтальную и вертикальную установку на трубопроводе.
Программное обеспечение отсутствует.

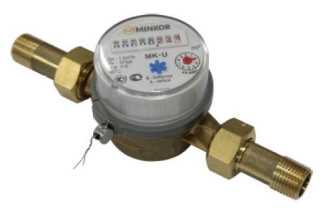

Внешний вид и место пломбирования счетчика показаны на рисунке 1.
Рисунок 1- Счетчик холодной и горячей воды крыльчатый MK-U (торговой маркисМШКОЯ»)
Класс точности счетчиков по ГОСТ Р 50193.1 при горизонтальной установке - В, при
вертикальной установке - А.
Основные метрологические и технические характеристики счетчиков приведены в таблице 1. _Таблица 1-Основные метрологические и технические характеристики_
| & * №п | Характеристики | Ед. изм. | Значение характеристик | |
| MK-U 15 MK-U I 15 | MK-U 20 MK-U I 20 | |||
| 1 | 2 | 3 | 4 | 5 |
| 1 | Диаметр условного прохода | мм (дюймы) | 15 (1/2) | 20 (3/4) |
| 2 | Расход (G) воды: | |||
| 2.1 | -минимальный Gmin класс В (класс А) | м3/ч | 0,03 (0,06) | 0,05 (0,10) |
| 2.2 | -переходный Gt класс В (класс А) | м3/ч | 0,12 (0,15) | 0,20 (0,25) |
| 2.3 | - номинальный Gn | м3/ч | 1,5 | 2,5 |
| 2.4 | -максимальный Gmax | м3/ч | 3,0 | 5,0 |
| 3 | Порог чувствительности | м3/ч | 0,01 | 0,02 |
| 4 | Диапазон температур измеряемой воды | °С | от + 5 до + 90 | |
| 5 | Максимальное рабочее давление воды, не более | МПа (бар) | 1,0 (10) | |
| 6 | Потери давления АР | |||
| 6.1 | -при номинальном расходе Gn | МПа (бар) | 0,025(0,25) | |
| 6.2 | - при максимальном расходе Gmax | МПа (бар) | 0,1(1,0) | |
| 7 | Емкость счетного механизма | 3 м | 99999,9999 | |
| 8 | Цена единицы младшего разряда | 3 м | 0,0001 | |
| 9 | Пределы допускаемой относительной погрешности в диапазоне расходов Gmin<G<Gt | % | ± 5 | |
| 1 | 2 | 3 | 4 | 5 |
| 10 | Пределы допускаемой относительной погрешности в диапазоне расходов Gt<G<Gmax | % | ± 2 | |
| 11 | Присоединительная наружная резьба корпуса | дюймы | 3/4 | 1 |
| 12 | Габаритные размеры: длина высота ширина | мм | 80(170)*; 110 (200)* 75 73 | 105 (190)* 75 80 |
| 13 | Масса | г | 350 | 410 |
| 14 | Средняя наработка на отказ: для счетчиков горячей воды для счетчиков холодной воды | тыс. часов | 86 | |
| 15 | Полный средний срок эксплуатации | лет | 12 | |
| 16 | Диапазон температур окружающей среды | °С | от +5 до + 50 | |
| 17 | Относительная влажность окружающего воздуха при температуре +35 °С | % | 80 | |
Примечание: *длина счетчика с установленными полусгонами и обратным клапаном.
Знак утверждения типа наносят на счетчик методом флексографии и на титульный лист эксплуатационной документации методом печати.
Таблица 2 - Комплектность счетчика
| Наименование | Количество | Примечание |
| Счетчик холодной и горячей воды крыльчатый MK-U (торговой марки «MINKOR») | 1 шт. | |
| Паспорт ПС-0403РУ | 1экз. | |
| Переходники (накидная гайка со штуцером и прокладкой (полусгон)) | 2 компл. | по отдельному заказу |
| Встраиваемый обратный клапан | 1 шт. | по отдельному заказу |
| Индивидуальная упаковка | 1шт. | |
| Наклейки цветные (красного цвета - для горячей воды; синего цвета - для холодной) | 2 шт. | |
| Методика поверки МП2550-0225-2013 | 1 экз. | на партию |
Осуществляется по методике МП 2550-0225-2013 «Счетчики холодной и горячей воды крыльчатые MK-U (торговой марки «MINKOR»). Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им Д.И. Менделеева» 31.10.2013 г.
Основные средства поверки:
установка поверочная для счетчиков воды по ГОСТ 8.156-83.
Методика прямых измерений изложена в документе ПС-0403РУ «Технический паспорт. Счетчики холодной и горячей воды крыльчатые MK-U (торговой марки «MINKOR»)».
Нормативные и технические документы, устанавливающие требования к счетчикам холодной и горячей воды крыльчатым MK-U (торговой марки «MINKOR»)
1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
2 ГОСТ Р 50193.1-92 (ИСО 4064/1-77) «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования».
3 ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия».
4 ТУ 4213-002-82214908-2013 «Счетчики холодной и горячей воды крыльчатые MK-U (торговой марки «MINKOR»). Технические условия».
при осуществлении торговых и товарообменных операций.
| Зарегистрировано поверок | 293867 |
| Поверителей | 407 |
| Актуальность данных | 23.10.2025 |
