| Номер в госреестре | 53720-13 |
| Наименование СИ | Измерители сопротивления заземления |
| Обозначение типа СИ | ИС-20 и ИС-20/1 |
| Изготовитель | Акционерное общество "Научно-производственная фирма "Радио-Сервис" (АО "НПФ "Радио-Сервис"), г. Ижевск |
| Год регистрации | 2013 |
| Срок свидетельства | 03.05.2028 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
| Руководство по эксплуатации | скачать |

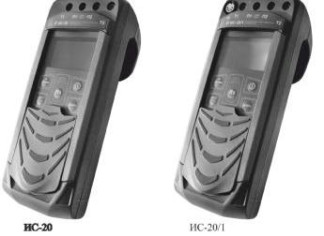

Измерители сопротивления заземления ИС-20 и ИС-20/1, (далее - приборы) предназначены для измерения сопротивления переменному току и напряжения переменному току. Модель ИС-20/1 также измеряет силу переменного тока.
Основное назначение приборов - измерение сопротивления элементов заземления, ме-таллосоединений, непрерывности защитных проводников в режимах: по двух-, трёх- или четырёхпроводному методу, измерение с автоматическим вычислением удельного сопротивления грунта. Модель ИС-20/1 также может измерять сопротивления переменному току в схемах с одними или двумя токовыми клещами и силу переменного тока.
Принцип действия приборов основан на измерении напряжения в цепи, при приложении стабилизированного импульсного испытательного тока переменной полярности. Величина сопротивления отображается на дисплее. Диапазоны измерения переключаются автоматически.
Приборы записывают в память результат последнего измерения и отображают его в режиме «Просмотр памяти». Всего в память могут быть записаны до 10000 результатов измерений, которые могут быть выведены на дисплей или внешнее устройство по беспроводному интерфейсу Bluetooth.
Основные узлы измерителей сопротивления заземления: генератор испытательного тока, аналоговые входные цепи, аналого-цифровой преобразователь, микропроцессор, управляющий процессом измерения с помощью электронных переключателей, блок питания с аккумулятором, дисплей, кнопки управления.
Конструктивно все узлы приборов размещены в едином переносном корпусе из ударопрочной пластмассы.
Кнопки управления, дисплей, индикаторы и входные гнезда размещены на лицевой панели. Питание приборов автономное - от встроенного аккумулятора или пяти элементов типоразмера АА. Устройство подзарядки аккумулятора производится от входящего в комплект внешнего блока питания.
Несанкционированный доступ внутрь приборов предотвращается пломбированием винта крепления под крышкой аккумуляторного отсека.
Программное обеспечение (ПО) управления измерением установлено во внутренней памяти контроллера и недоступно пользователю. Метрологические характеристики прибора нормированы с учётом влияния ПО.
Внешнее ПО RS-terminal служит для вывода и представления результатов измерений на внешнем ПК и не является метрологически значимым.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
|
Встроенное для ИС-20 |
Микропрограмма |
1.0 |
384E5F73B9A098CE865 B7FFF19C5D658 |
md5 |
|
Встроенное для ИС-20/1 |
Микропрограмма |
1.0 |
57992BBA4F719F7FB5D 21B285623B7FA |
md5 |
|
Внешнее ПО |
RS-terminal |
не ниже 1. 0 |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А», в соответствии с МИ 3286-2010.
Таблица 2- Основные технические характеристики
|
1 Измерение электрического сопротивления |
|||||
|
Диапазоны измерения сопротивления |
Допускаемое значение сопротивления в цепях подключения, не более |
Пределы допускаемой основной абсолютной погрешности (четырехпроводный метод измерений) |
|||
|
Токовых Т1- Т2 |
потенциальных П1 - П2 |
||||
|
от 1 до 999 мОм |
30 Ом |
40 кОм |
± (0,03xR + 3 е.м.р.) |
||
|
от 0,01 до 9,99 Ом |
1 кОм |
||||
|
от 0,1 до 99,9 Ом |
10 кОм |
||||
|
от 1 Ом до 9,99 кОм |
40 кОм |
||||
|
Максимальное амплитудное напряжение помехи для диапазонов измерений электрического сопротивления, В, не более |
от 1 до 999 мОм |
12 |
|||
|
от 1,00 Ом до 9,99 кОм |
24 |
||||
|
2 Измерение электрического сопротивления с одними клещами (только для ИС-20/1) |
|||||
|
Диапазоны измерения сопротивления |
Допускаемое значение сопротивления в цепях подключения, не более |
Пределы допускаемой основной абсолютной погрешности (четырехпроводный метод измерений) |
|||
|
Токовых Т1 - Т2 |
потенциальных П1 - П2 |
||||
|
от 1 до 999 мОм |
30 Ом |
40 кОм |
±( 0,05 xR+ R2/(300x Ro6^+3 е.м.р.) |
||
|
от 0,01 до 9,99 Ом от 0,1 до 99,9 Ом от 1 до 999 Ом от 0,01 до 9,99 кОм |
1 кОм |
||||
|
Допустимый измерительный ток через измерительные клещи, не менее, мА |
0,3 |
||||
|
3 Измерение электрического сопротивления двумя клещами (только для ИС-20/1) |
||
|
Диапазоны измерения сопротивления |
Пределы допускаемой основной абсолютной погрешности |
|
|
от 0,03 до 9,99 Ом |
± (0,10xR + 3 е.м.р.) |
|
|
от 10,0 до 99,9 Ом |
± (0,15xR + 3 е.м.р.) |
|
|
4 Измерение амплитудного значения синусоидального напряжения переменного тока частотой 50 Гц |
||
|
Диапазон измерения, В |
от 1 до 300 |
|
|
Пределы допускаемой основной абсолютной погрешности измерений амплитудного значения синусоидального напряжения переменного тока частотой 50 Гц |
± (0,05 xU + 3 е.м.р.) |
|
|
5 Измерение силы синусоидального переменного тока частотой 50 Гц с применением измерительных клещей (только для ИС-20/1) |
||
|
Диапазон измерения, мА |
от 1 до 250мА от 0,25 до 2,50 А |
|
|
Пределы допускаемой основной абсолютной погрешности измерений синусоидального переменного тока частотой 50 Гц с применением измерительных клещей |
± (0,05x1 + 3 е.м.р.) |
|
Примечания:
е.м.р - единица младшего разряда;
R, U, I - значения измеряемых, сопротивления, напряжения и тока, соответственно;
Яобщ - общее сопротивление системы заземления.
Дополнительные погрешности
Пределы допускаемых дополнительных относительных погрешностей измерений электрического сопротивления, напряжения и силы переменного тока, вызванной изменением температуры в рабочем диапазоне, ± 3 %.
Пределы допускаемых дополнительных относительных погрешностей измерений электрического сопротивления, напряжения и силы переменного тока, вызванной изменением относительной влажности окружающего воздуха в рабочем диапазоне, ± 3 %.
Таблица 3 - Общие технические характеристики
|
Напряжение питания постоянного тока (встроенный аккумулятор), В |
от 5,2 до 7,5 |
|
Габаритные размеры (длина x ширина x высота), мм, не более |
250 х 110 х 90 |
|
Масса, кг, не более |
0,8 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре воздуха 30 °С, % |
от минус 15 до 50 до 90 |
|
Электрическая прочность изоляции при воздействии испытательного напряжения постоянного тока, кВ, не менее |
7,3 |
|
Сопротивление изоляции, МОм, не менее |
20 |
Знак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульные листы руководства по эксплуатации.
Таблица 4 Комплект поставки приборов
|
Наименование и условное обозначение |
Количество |
|
1 Измеритель сопротивления заземления ИС - 20 (ИС-20/1) РАПМ.411212.002 |
1 |
|
2 Руководство по эксплуатации РАПМ.411212.002РЭ |
1 |
|
3 Блок питания БПН-А 12-0,5 |
1 |
|
4 Струбцина РЛПА.301532.001 |
1 |
|
5 Ручка РЛПА.715311.004 |
1 |
|
6 Зажим типа «крокодил» |
|
|
7 Сумка для переноски прибора |
1 |
|
8 Упаковка транспортная |
1 |
|
9 Комплект кабелей в составе: - кабель РЛПА.685551.002 - измерительный, красный, длиной 1,5 м; - кабель РЛПА.685551.002-03 - измерительный, синий, длиной 1,5 м; - кабель на катушке РАПМ.685442.003 - красный, длиной 40 м; - кабель на катушке РАПМ.685442.003-01 - синий, длиной 40 м. |
1 1 1 1 |
|
10 Батарейный отсек РАПМ.436244.007 |
1 |
|
11 Bluetooth-USB адаптер |
1 |
|
12 Штырь заземления РЛПА.305177.0041 - длина 1 м |
0 / 4 |
|
13 Клещи токоизмерительные КТИ-20/1 РАПМ.418114.005 2 и (или) КТИ-20/2 РАПМ.418114.006 2 (для ИС-20/1) |
1 |
|
14 Клещи передающие КП-20/1 РАПМ.418114.004 (для ИС-20/1) 3 |
0 / 1 |
Примечания.
1 - Комплект штырей заземления поставляется по отдельному заказу.
2 - Модель клещей токоизмерительных согласовывается при заказе.
3 - Клещи передающие КП-20/1 поставляются по отдельному заказу.
Осуществляется согласно разделу 6 «Поверка» Руководства по эксплуатации РАПМ.411212.002РЭ, утвержденного ГЦИ СИ ФГУП «ВНИИМС» 03 апреля 2013 г.
Основные средства поверки:
магазин сопротивлений Р4834 (диапазон воспроизведения сопротивлений от 0,01 до 105 Ом, кл.т. 0,02); вольтметр универсальный GDM-8246, диапазон измерений постоянного напряжения от 0 до 1200 В с погрешностью ±(0,02 %+2 е.м.р.), диапазон измерений переменного напряжения 0 - 1200 В с погрешностью ± (0,2%+30 е.м.р.), диапазон измерений постоянного тока от 0 до 20 А с погрешностью ± (0,02 %+2 е.м.р.), диапазон измерений переменного тока 0 до 20 А с погрешностью ± (0,5 %+15 е.м.р.), установка для поверки амперметров и вольтметров на постоянном и переменном токе У300 предел напряжения постоянного и переменного тока до 1000 В.
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации РАПМ.411212.002РЭ.
Лист № 5 Всего листов 5
Нормативные и технические документы, устанавливающие требования к измерителям сопротивления заземления ИС-20 и ИС-20/1
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока,
сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие техниче
ские условия.
3. Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития.
4. Измерители сопротивления заземления ИС-20 и ИС-20/1 РАПМ.411212.002ТУ. Технические условия.
- «выполнении работ по обеспечению безопасных условий и охраны труда»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
