Манометры, вакуумметры и мановакуумметры показывающие МПА-Кс, ВПА-Кс и МВПА-Кс, 50119-17

Манометры, вакуумметры, мановакуумметры показывающие МПА-Кс, ВПА-Кс, МВПА-Кс (в дальнейшем приборы) предназначены для измерений избыточного и вакуумметрического давления углеводородного газа и водогазонефтяной эмульсии с содержанием сероводорода (H2S) и углекислого газа (CO2) до 25 % объёмных каждого, неорганических солей и парафина до 10 % весовых.

Документы

Описание типа

Карточка СИ

Номер в госреестре	50119-17
Наименование СИ	Манометры, вакуумметры и мановакуумметры показывающие
Обозначение типа СИ	МПА-Кс, ВПА-Кс и МВПА-Кс
Изготовитель	ОАО "Манотомь", г.Томск
Год регистрации	2017
Срок свидетельства	12.09.2027
МПИ (интервал между поверками)	2 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Описание

Принцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины.

Приборы изготавливаются следующих модификаций: МП3А-Кс, ВП3А-Кс, МВП3А-Кс, МП4А-Кс, ВП4А-Кс, МВП4А-Кс.

Приборы МП3А-Кс, ВП3А-Кс и МВП3А-Кс изготавливаются в металлическом корпусе диаметром 100 мм с фланцем и без фланца, приборы МП4А-Кс, ВП4А-Кс и МВП4А-Кс - в корпусе диаметром 160 мм с фланцем и без фланца. Расположение штуцера радиальное или осевое.

По требованию заказчика приборы изготавливаются заполненными полиметилсилоксановой жидкостью.

Код заказа манометров:

_МП /ВП/МВПХА - Кс ХХ- ХХ ХХ - ХХ - АЭС-кл. б. 3 - ХХ - ХХ - ХХ - ХХ - Э - ТУ 25.7329.002-96

условное обозначение (3 - диаметр корпуса 100 мм 4 - диаметр корпуса 160 мм)
климатического исполнения
верхнее значение диапазона показаний (По требованию потребителя оговаривается наличие предельной отметки: например, 100/75)

единицы измерения давления

класс точности

для атомных станций - «АЭС», Класс безопасности

наименование измеряемой среды при специальном исполнении прибора (кислород, ацетилен, марка хладона)

конструктивное исполнение:

- наличие фланца, демфера, расположение штуцера степень защиты, материал корпуса, резьба штуцера

дополнительные данные (цена деления, иностр. язык для сопровод. документации, заполнен/не заполнен)_

экспортное исполнение_

обозначение технических условий Примечание

1 За базовое исполнение приняты следующие исполнения приборов: климатическое исполнение УХЛ1, степень защиты - IP53; единица измерения кгс/см ; резьба присоединительного штуцера М20х1,5-8ц; без фланца; радиальный штуцер; без демпфера; класс точности 1,5; для АЭС - класс безопасности 4, первичная поверка ОАО «Манотомь».

2 В схеме кода заказа прибора не указываются данные базового исполнения.

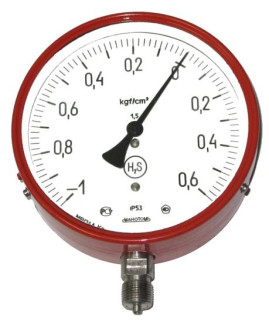

Фотографии общего вида приборов приведены на рисунке 1.

Рисунок 1 - Фотографии общего вида приборов

Схема пломбирования от несанкционированного доступа и обозначение мест для нанесения оттисков клейма ОТК и знака поверки приведена на рисунке 2.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон показаний, МПа* - МП3 А-Кс, МП4А-Кс - ВП3 А-Кс, ВП4А-Кс - МВП3 А-Кс, МВП4А-Кс	от 0 до 0,06; от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160 от -0,01 до 0 от -0,01 до 0,06; от -0,01 до 0,15; от -0,01 до 0,3; от -0,01 до 0,5; от -0,01 до 0,9; от -0,01 до 1,5; от -0,01 до 2,4
Пределы допускаемой основной приведенной погрешности, % от диапазона показаний	±1,0; ±1,5
Класс точности	±1,0; ±1,5
Вариация показаний, не более, % от диапазона показаний	1,0; 1,5
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры от нормальных условий, от % диапазона показаний	Д = ± К • At, где К - температурный коэффициент, не более 0,06 %/ °С; At - абсолютное значение разности температур, определяемое по формуле At = 1 t2 - t1 \| , где t1 - температура окружающего воздуха от +21 до +25 °С - для класса точности 1 и от +18 до +28 °С - для класса точности 1,5; t2 - любое значение температуры окружающего воздуха от -70 до +60 °С
Нормальные условия измерений: - температура окружающей среды, °С: для класса точности 1,0 для класса точности 1,5 - относительная влажность, % - атмосферное давление, кПа	от +21 до +25 от +18 до +28 от 30 до 80 от 84 до 107
Примечание: * 1 Диапазон измерений приборов равен диапазону показаний по ГОСТ 2405-88. 2 По заказу приборы поставляются в единицах измерения кПа (до 6 кгс/см), МПа (от 9 кгс/см ). 3 По требованию потребителей приборы могут изготавливаться в других единицах измерений допускаемых, к применению в РФ

Защищенность от проникновения внешних твердых предметов и воды по ГОСТ 14254-2015	IP53, IP54, IP65
Группа исполнения и категория размещения по устойчивости к климатическим воздействиям по ГОСТ 15150-69	УХЛ 1
Г руппа исполнения по устойчивости к механическим воздействиям по ГОСТ Р 52931-2008.	L3
Габаритные размеры, мм, не более:
МП3 А-Кс, ВП3 А-Кс и МВП3 А-Кс:
- с степенью защиты IP 53, с радиальным
расположением штуцера, с фланцем	100x53x140
- с степенью защиты IP 54 или IP65, с
радиальным расположением штуцера, с фланцем	110x52x145
- с степенью защиты IP65, с осевым
расположением штуцера, с фланцем	110x52x100
- в безопасном корпусе, с радиальным
расположением штуцера, с фланцем	110x58x141
МП4А-Кс, ВП4А-Кс и МВП4А-Кс:
- с степенью защиты IP 53, с радиальным
расположением штуцера, с фланцем	160x55x200
- с степенью защиты IP 54 или IP65, с
радиальным расположением штуцера, с фланцем	170x52x205
- с степенью защиты IP65, с осевым
расположением штуцера, с фланцем	170x52x170
- в безопасном корпусе, с радиальным
расположением штуцера, с фланцем	170x68x203
Масса, кг, не более:
МП3 А-Кс, ВП3 А-Кс и МВП3 А-Кс	0,7
МП4А-Кс, ВП4А-Кс и МВП4А-Кс	1,6
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа	от -70 до +60 98 при +35 °С от 84 до 107
Полный средний срок службы, лет, не менее	10
Средняя наработка на отказ, ч	100000

Знак утверждения типа

наносится на циферблат прибора методом офсетной печати и на титульный лист эксплуатационной документации - типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Прибор

Паспорт

Руководство по эксплуатации

5Ш0.283.281 ПС 5Ш0.283.442 ПС 5Ш0.283.458 ПС 5Ш0.283.459 ПС

5Ш0.283.281 РЭ

1 шт. (в соответствии с заказом)

1 экз. (для внутреннего рынка)

1 экз. (для АЭС — внутренний рынок) 1 экз. (для экспорта)

1 экз. (для АЭС - экспорт)

1 экз. (2 экз. - для экспорта)

Примечание - При поставке на внутренней рынок партии однотипных приборов (не менее 10 шт.) допускается прилагать 1 руководство по эксплуатации на каждые 10 приборов, отправляемых в один адрес, если иное количество не оговорено в договоре.

Поверка

осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

Рабочие эталоны 2-го разряда по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 58794-14).

Рабочий эталон 2-го разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус прибора и (или) паспорт или свидетельство о

поверке.
