| Номер в госреестре | 23880-21 |
| Наименование СИ | Термометры биметаллические показывающие |
| Обозначение типа СИ | ТБП |
| Изготовитель | ООО "Завод теплотехнических приборов", Республика Беларусь |
| Год регистрации | 2021 |
| Срок свидетельства | 07.07.2026 |
| МПИ (интервал между поверками) | 2 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры биметаллические показывающие ТБП (далее по тексту - термометры) предназначены для измерения температуры неагрессивных жидкостей, газа, пара.
Область применения - различные области хозяйственной деятельности.
Принцип действия термометра основан на зависимости деформации биметаллической пружины от температуры измеряемой среды.
Биметаллическая пружина связана с осью, на которой закреплена стрелка. Деформация биметаллической пружины вызывает поворот оси, а вместе с ней и стрелки на определённый угол. Величина угла поворота зависит от температуры измеряемой среды
Конструктивно термометры изготавливают в трёх исполнениях: с осевым, радиальным расположением термобаллона и без термобаллона для контактного измерения температуры с внешней стороны трубопровода (контактный термометр).
Внешний вид всех исполнений термометров приведён в приложении А.
Знак поверки в виде клейма-наклейки наносится на стекло циферблата термометра.
Внешний вид термометров приведен на рисунках 1 - 4.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.

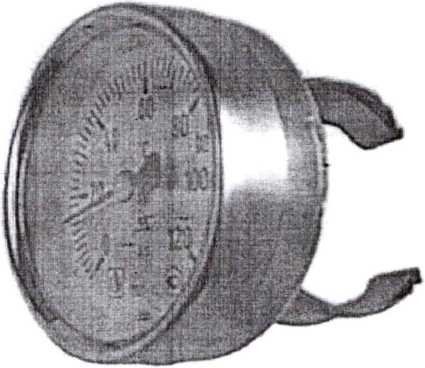

Рисунок 1 - Термометр биметаллический

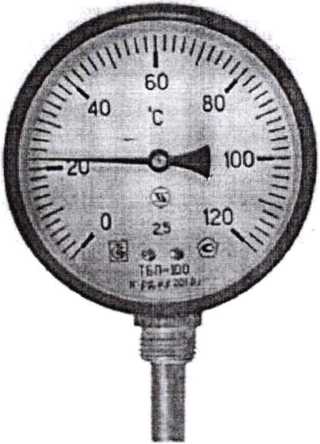

Рисунок 2 - Термометр биметаллический показывающий ТБП100 (исполнение 1)
показывающий ТБП63 (исполнение 1)

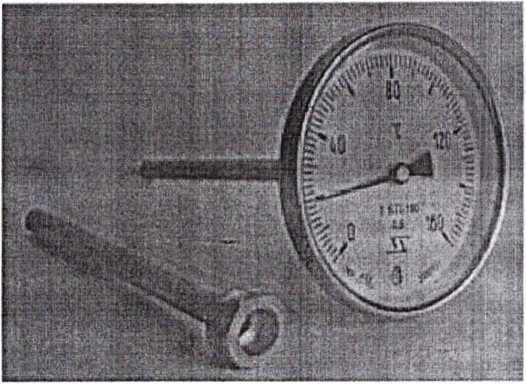

Рисунок 4 - Термометр биметаллический показывающий ТБП100 (исполнение 3)

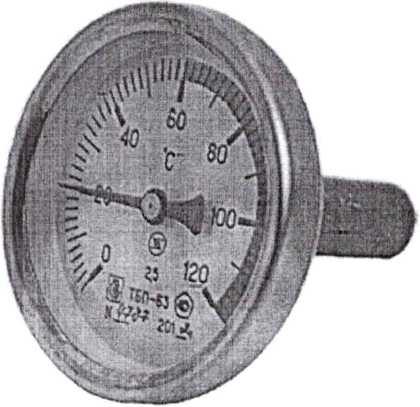

Рисунок 3 - Термометр биметаллический показывающий ТБП63 (исполнение 2)
Основные технические и метрологические характеристики термометров приведены в таблице 1.
Таблица 1
| Условное обозначение | Наименование характеристики | Значение |
| ТБП63 | Диапазон измерений температуры, °C | от 0 до 120 от 0 до 16011 от 0 до 2001> |
| Глубина погружения термобаллона, мм, не более | 02), 50, 60, 100, 160 | |
| Класс точности | 2.5* | |
| Конструктивное исполнение | контактное, торцевое, радиальное | |
| Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры от (20±5) °C в диапазоне от 0 °C до 40 °C на каждые 10 °C, °C | ±0,5 | |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP51 | |
| ТБП100 | Диапазон измерений температуры, °C | от 0 до 120 от 0 до 160 от 0 до 200 |
| Глубина погружения термобаллона, мм, не более | 50,60, 100, 160 | |
| Класс точности | 1.5; 2,5 | |
| Конструктивное исполнение | торцевое, радиальное | |
| Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха от (20±5) °C в диапазоне от 0 °C до 40 °C на каждые 10 °C, °C | ±0,5 | |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP40 | |
| ТБП63 ТБП100 | Условия эксплуатации: - диапазон температуры окружающего воздуха, СС - относительная влажность окружающего воздуха | от 0 до 40 до 95 % при 35 °C |
| Условия транспортирования: -диапазон температуры окружающего воздуха, °C - относительная влажность окружающего воздуха | от минус 25 до плюс 55 до (95+3) % при 35 °C | |
| 1) Только для ТБП63 торцевого и радиального конструктивного исполнения расположения термобаллона. 2) Только для ТБП63 контактного конструктивного исполнения расположения термобаллона. * Пределы допускаемой основной погрешности ±2,5 % от диапазона измерений. | ||
Термометры градуированы в градусах Цельсия (°C) по Международной практической температурной шкале в соответствии с требованиями ГОСТ 8.157-75.
Вариация показаний термометров не более абсолютного значения предела допускаемой основной погрешности.
Габаритные, приложении Б.
присоединительные размеры и масса термометров приведены в
Знак утверждения типа наносится типографским способом на паспорт термометра.
Комплект поставки термометров представлен в таблице 2.
Таблица 2
| Наименование | Количество, шт. (экз.) |
| Термометр | 1 |
| Паспорт | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МРБ МП.313-2016 | 1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 37388602.003-97 «Термометры биметаллические показывающие ТБП. Технические условия».
МРБ МП.313-2016 «Термометры биметаллические показывающие ТБП. Методика поверки».
Термометры биметаллические показывающие ТБП соответствуют требованиям ТУ РБ 37388602.003-97.
Межповерочный интервал: не более 24 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
220053 г. Минск, Старовиленский тракт, 93, тел. (017) 378-98-13
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024
