| Номер в госреестре | 74059-19 |
| Наименование СИ | Меры длины концевые плоскопараллельные |
| Изготовитель | ООО "НПО "КировИнструмент", г.Киров; ООО "НПО "Кировский завод Красный инструментальщик" (КРИН), г.Киров |
| Год регистрации | 2019 |
| Срок свидетельства | 20.02.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры длины концевые плоскопараллельные (далее - концевые меры) предназначены для использования в качестве рабочих эталонов в области линейных измерений, а также настройки приборов для линейных измерений.
Концевые меры имеют форму прямоугольного параллелепипеда с двумя плоскими взаимно параллельными измерительными поверхностями. Концевые меры изготавливаются из хромистой стали и твердого сплава. Высокое качество обработки измерительных поверхностей обеспечивает хорошую притираемость концевых мер к плоским стеклянным пластинам и друг к другу. Концевые меры обладают высокой износостойкостью.
Концевые меры изготавливаются следующих классов точности: 0, 1, 2, 3.
Концевые меры, выпускаемые отдельными мерами, наборами или комплектами. Концевые меры соответствующих разрядов имеют при выпуске из производства отличительный знак (рисунок 1, 2).
Концевые меры выпускаются под товарным знаком

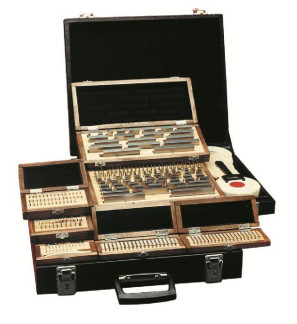

Общий вид комплекта наборов концевых мер представлен на рисунке 1, набора № 9 - на рисунке 2.
отсутствует.
Таблица
- Наборы мер длины концевых плоскопараллельных
| Число | Число мер, шт. | Класс точности | ||||
| Номер | мер в | Г радация | Номинальные | наборов | ||
| набора | наборе, | мер, мм | значения длины мер, мм | из стали | из твердо | |
| шт. | го сплава | |||||
| - | 1,005 | 1 | ||||
| 0,01 | от 1 до 1,5 включ. | 51 | ||||
| 1 | 83 | 0,1 | от 1,6 до 2 включ. | 5 | 0; 1; 2; 3 | 1; 2; 3 |
| - | 0,5 | 1 | ||||
| 0,5 | от 2,5 до 10 включ. | 16 | ||||
| 10 | от 20 до 100 включ. | 9 | ||||
| - | 1,005 | 1 | ||||
| 0,01 | от 1 до 1,1 включ. | 11 | ||||
| 2 | 38 | 0,1 1 10 | от 1,2 до 2 включ. от 3 до 10 включ. от 20 до 100 включ. | 9 8 9 | 1; 2; 3 | 1; 2; 3 |
| - | 1,005 | 1 | ||||
| 0,01 | от 1 до 1,5 включ. | 51 | ||||
| 3 | 112 | 0,1 | от 1,6 до 2 включ. | 5 | 0; 1; 2; 3 | 1; 2; 3 |
| - | 0,5 | 1 | ||||
| 0,5 | от 2,5 до 25 включ. | 46 | ||||
| 10 | от 30 до 100 включ. | 8 | ||||
| 4 | 11 | 0,001 | от 2 до 2,01 включ. | 11 | 0; 1; 2 | - |
| 5 | 11 | 0,001 | от 1,99 до 2 включ | 11 | 0; 1; 2 | - |
| 6 | 11 | 0,001 | от 1 до 1,01 включ | 11 | 0; 1; 2 | 0; 1 |
| 7 | 11 | 0,001 | от 0,99 до 1 включ. | 11 | 0; 1; 2 | 0; 1 |
| Номер набора | Число мер в наборе, шт. | Г радация мер, мм | Номинальные значения длины мер, мм | Число мер, шт. | Класс точности наборов | |
| из стали | из твердого сплава | |||||
| 8 | 10 | 25 50 100 | от 125 до 200 включ 50 (защитные) от 250 до 300 включ. от 400 до 500 включ. | 4 2 2 2 | 1; 2; 3 | - |
| 9 | 12 | 100 | от 100 до 1000 включ. 50 (защитные) | 10 2 | 1; 2; 3 | - |
| 10 | 20 | 0,01 | от 0,1 до 0,29 включ. | 20 | 1; 2; 3 | - |
| 11 | 43 | 0,01 0,1 | от 0,3 до 0,7 включ. от 0,8 до 0,9 включ. | 41 2 | 0; 1; 2; 3 | - |
| 12 | 74 | 0,01 0,1 0,5 | 1,005 от 0,9 до 1,5 включ. от 1,6 до 2 включ. 0,5 от 2,5 до 5 включ. | 1 61 5 1 6 | - | 1; 2; 3 |
| 13 | 11 | 10 | 5 от 10 до 100 включ. | 1 10 | 1; 2; 3 | - |
| 14 | 38 | 0,5 10 | от 10,5 до 25 включ. от 30 до 100 включ. | 30 8 | 0; 1; 2; 3 | - |
| 15 | 29 | 0,01 0,1 1 | 1,005 от 1 до 1,1 включ. от 1,2 до 2 включ. от 3 до 10 включ. | 1 11 9 8 | 1; 2; 3 | - |
| 16 | 19 | 0,001 | от 0,991 до 1,009 включ. | 19 | 0; 1; 2 | 0; 1 |
| 17 | 19 | 0,001 | от 1,991 до 2,009 включ | 19 | 0; 1; 2 | - |
| 20 | 23 | - | 0,12; 0,14; 0,17; 0,2; 0,23; 0,26; 0,29; 0,34; 0,4; 0,43; 0,46; 0,57; 0,7; 0,9; 1; 1,16; 1,3; 1,44; 1,6; 1,7; 1,9; 2; 3,5 | - | 1; 2 | - |
| 21 | 20 | - | 5,12; 10,24; 15,36; 21,5; 25; 30,12; 35,24; 40,36; 46,5; 50; 55,12; 60,24; 65,36; 71,5; 75; 80,12; 85,24; 90,36; 96,5; 100 | - | 1; 2 | - |
| 22 | 7 | - | 21,2; 51,4; 71,5; 101,6; 126,8; 150; 175 | - | 3 | - |
| 23 | 13 | - | 1; 1; 1,05; 1,1; 2; 2; 21,2; 51,4; 71,5; 101,6; 126,8; 150; 175 | - | - | 2; 3 |
| Номер набора | Число мер в наборе, шт. | Г радация мер, мм | Номинальные значения длины мер, мм | Число мер, шт. | Класс точности наборов | |
| из стали | из твердого сплава | |||||
| 24 | 25 | - | 1; 1; 1,04; 1,05; 1,06; 1,1; 1,11; 1,12; 1,13; 1,17; 1,18; 1,19; 2; 2; 21,2; 51,4; 71,5; 101,6; 126,8; 150; 175; 250; 400; 600; 1000 | - | - | 2; 3 |
| 34 | 9 | - | 1,001; 1,002; 1,003; 1,004; 1,005; 1,006; 1,007; 1,008; 1,009 | - | 0 | - |
| 35 | 9 | 1,01; 1,02; 1,03; 1,04; 1,05; 1,06; 1,07; 1,08; 1,09 | - | 0 | - | |
| 37 | 8 | - | 1; 1; 10; 10; 50; 50; 100; 100 | - | 0 | - |
| П р и м е ч а н и е - Концевые меры в наборах №№ 1, 2, 3, 23 и 24 из твердого сплава длиной свыше 5 мм изготовлены из стали. | ||||||
Таблица 2 - Специальные наборы мер длины концевых плоскопараллельных
| Номер набора | Число мер, шт. | Номинальные значения длины концевых мер, мм |
| 25 | 15 | 0,990; 0,992; 0,994; 0,995; 0,996; 0,998; 1,000; 1,002; 1,005; 1,010; 1,015; 1,020; 1,030; 1,040; 1,050 |
| 26 | 8 | 0,990; 0,995; 1,000; 1,005; 1,010; 1,020; 1,030; 1,050 |
| 27 | 9 | 1,00; 1,02; 1,04; 1,05; 1,06; 1,08; 1,10; 1,15; 1,20 |
| 28 | 28 | 1,00; 1,02; 1,04; 1,06; 1,08; 1,10; 1,12; 1,14; 1,16; 1,18; 1,20; 1,24; 1,28; 1,30; 1,32; 1,36; 1,40; 1,50; 1,60; 1,70; 1,80; 1,90; 2,00; 2,20; 2,40; 2,60; 2,80; 3,00 |
| 29 | 8 | 0,990; 0,995; 1; 1,005; 1,010; 1,020; 1,030; 1,040 |
| 30 | 7 | 5,12; 10,24; 15,36; 19,50; 20; 21,50; 25,00 |
| 31 | 9 | 1,00; 1,01; 1,02; 1,03; 1,04; 1,05; 1,06; 1,08; 1,100 |
| 32 | 7 | 0,995; 1,000; 1,005; 1,010; 1,020; 1,030; 1,040 |
| 33 | 7 | 1,00; 1,06; 1,10; 1,12; 1,18; 1,20; 1,30 |
| 36 | 13 | 1,000; 1,001; 1,002; 1,003; 1,004; 1,005; 1,006; 1,010; 1,020; 1,030; 1,040; 1,050; 1,060 |
Таблица 3 - Допускаемые отклонения длины концевых мер от номинальной при температуре плюс 20 °С и отклонения от плоскопараллельности измерительных поверхностей_
| Номинальные значение длины концевых мер, мм | Допускаемые отклонения | |||||||
| длины от номинального значения, мкм, для классов точности | от плоскопараллельности, мкм, для классов точности | |||||||
| 0 | 1 | 2 | 3 | 0 | 1 | 2 | 3 | |
| до 10 | ±0,12 | ±0,20 | ±0,40 | ±0,80 | 0,10 | 0,16 0,16 | 0,30 0,30 0,30 | 0,30 0,30 0,30 |
| св.10 до 25 включ. | ±0,14 | ±0,30 | ±0,60 | ±1,20 | 0,10 | |||
| св.25 до 50 включ. | ±0,20 | ±0,40 | ±0,80 | ±1,60 | 0,10 | 0,18 | ||
| св.50 до 75 включ. | ±0,25 | ±0,50 | ±1,00 | ±2,00 | 0,12 | 0,18 | 0,35 | 0,40 |
| св.75 до100 включ. | ±0,30 | ±0,60 | ±1,20 | ±2,50 | 0,12 | 0,20 | 0,35 | 0,40 |
| св.100 до 150 включ. | - | ±0,80 | ±1,60 | ±3,00 | - | 0,20 | 0,40 | 0,40 |
| Номинальные значение длины концевых мер, мм | Допускаемые отклонения | |||||||
| длины от номинального значения, мкм, для классов точности | от плоскопараллельности, мкм, для классов точности | |||||||
| 0 | 1 | 2 | 3 | 0 | 1 | 2 | 3 | |
| св.150 до 200 включ. | - | ±1,00 | ±2,00 | ±4,00 | - | 0,25 | 0,40 | 0,40 |
| 250 | - | ±1,20 | ±2,40 | ±5,00 | - | 0,25 | 0,45 | 0,50 |
| 300 | - | ±1,40 | ±2,80 | ±6,00 | - | 0,25 | 0,50 | 0,50 |
| 400 | - | ±1,80 | ±3,60 | ±7,00 | - | 0,30 | 0,50 | 0,50 |
| 500 | - | ±2,00 | ±4,00 | ±8,00 | - | 0,35 | 0,60 | 0,60 |
| 600 | - | ±2,50 | ±5,00 | ±10,0 | - | 0,40 | 0,70 | 0,70 |
| 700 | - | ±3,00 | ±6,00 | ±11,0 | - | 0,45 | 0,70 | 0,80 |
| 800 | - | ±3,20 | ±6,50 | ±13,0 | - | 0,50 | 0,80 | 0,80 |
| 900 | - | ±3,60 | ±7,00 | ±14,0 | - | 0,50 | 0,90 | 0,90 |
| 1000 | - | ±4,00 | ±8,00 | ±16,0 | - | 0,60 | 1,00 | 1,00 |
Таблица 4 - Притираемость измерительных поверхностей концевых мер
| Класс точности концевых мер | Притираемость концевых мер к нижним стеклянным плоским пластинам | Притираемость концевых мер друг к другу | |
| из стали длиной от 0,6 мм | из твердого сплава длиной от 0,99 мм | ||
| 0 | Без интерференционных полос и оттенков при наблюдении в белом свете. | Усилие сдвига от 29,4 до 78,5 Н | Усилие сдвига от 29,4 до 98,1 Н |
| 1, 2, 3 | Без интерференционных полос. Допускаются оттенки в виде светлых пятен, наблюдаемых в белом свете | ||
Таблица 5 - Изменение длины концевых мер в течение года вследствие нестабильности материала_
| Класс точности концевых мер | Допускаемое изменение длины меры (L, мм) в течение года, мкм |
| 0 | (0,02+0,0005L) |
| 1, 2 и 3 | (0,05+0,001L) |
Таблица 6 - Размеры поперечного сечения концевых мер
| Номинальные значения длины, мм | Размер поперечного сечения, мм |
| от 0,1 до 0,29 включ. | 15-0,45 х 5-0,3 |
| св. 0,29 до 0,6 включ. | 20-0,3 х 9:0;35; 30-0,3 х 9:0;35 |
| св. 0,6 до 10,1 включ. | 30-0,3 х 9:035 |
| св. 10,1 до 1000 | 35-0,3 х 9 :0f |
Таблица 7 - Температурный коэффициент линейного расширения материала концевых мер, твёрдость измерительных поверхностей_
| Характеристика | Значение |
| Температурный коэффициент линейного расширения материала концевых мер из стали на 1 м и 1°С при температуре от 10 °С до 30 °С, мкм | от 10,5 до 12,5 |
| Температурный коэффициент линейного расширения концевых мер из твердого сплава на 1 м и 1 °С при температуре от 10 °С до 30 °С номинальной длиной от 2 до 5 мм классов точности 1, 2, 3, мкм | от 3,5 до 12,5 |
| Твердость измерительных поверхностей концевых мер из стали по ГОСТ 2999-75, не ниже | 800 НУ |
| Характеристика | Значение |
| Диапазон температуры окружающей среды, °С | от +15 до +25 |
| Относительная влажность воздуха, %, не более | 80 |
| Средний срок службы концевых мер: - из стали, лет - из твердого сплава, лет | 2 4 |
наносится на футляр набора концевых мер методом выжигания, на этикетку футляра комплекта наборов концевых мер и на титульный лист паспорта - типографским способом.
Таблица 9 - Комплектность концевых мер, поставляемых отдельно (штучно)
| Наименование | Обозначение | Количество |
| Концевая мера | - | 1 |
| Футляр | - | 1 |
Таблица 10 - Комплектность набора концевых мер
| Наименование | Обозначение | Количество |
| Набор концевых мер | - | 1 |
| Пинцет (в наборе № 10) | - | 1 |
| Паспорт | МКП.000 ПС | 1 |
| Свидетельство о поверке (в наборе эталонных концевых мер) | - | 1 |
| Футляр | - | 1 |
Таблица 11 - Комплектность комплекта концевых мер (эталонных)
| Наименование | Обозначение | Количество |
| Наборы концевых мер №№ 3; 10; 11; 16; 17; 20; 21 | - | 7 |
| Движок | - | 1 |
| Замша техническая 1х2,5 дм | - | 1 |
| Пластина плоская стеклянная нижняя | ПИ60-1 ТУ 3-3.2123-88 | 2 |
| Пинцет (набор № 10) | - | 1 |
| Паспорт | МКП.000 ПС | 1 |
| Свидетельство о поверке каждого набора, входящего в комплект | - | 7 |
| Свидетельство о поверке плоских стеклянных пластин | - | 2 |
| Футляр | - | 2 |
осуществляется по:
ГОСТ 8.367-79 «ГСИ. Меры длины концевые плоскопараллельные образцовые 1 и 2 разрядов и рабочие классов точности 00 и 0 длиной до 1000 мм. Методы и средства поверки»,
МИ 1604-87 «ГСИ. Меры длины концевые плоскопараллельные. Общие требования к методикам поверки»,
МИ 2079-90 «ГСИ. Меры длины концевые плоскопараллельные образцовые 3 и 4 разрядов и рабочие классов точности 1-5 длиной до 100 мм. Методика поверки»,
МИ 2186-92 «ГСИ. Меры длины концевые плоскопараллельные образцовые 3 и 4 разрядов и рабочие классов точности 1 - 5 длиной свыше 100 до 1000 мм. Методика поверки».
Основные средства поверки:
Государственный вторичный (рабочий) эталон единицы длины в диапазоне от 0,1 до 100 мм, ПГ±(0,02+0,1Ь) мкм, где L - длина концевой меры в метрах, ГОСТ Р 8.763-2011;
Меры длины концевые плоскопараллельные 1 разряда по ГОСТ Р 8.763-2011, для поверки мер длины концевых плоскопараллельных 2 разряда и классов точности 0;
Меры длины концевые плоскопараллельные 2 разряда по ГОСТ Р 8.763-2011, для поверки мер длины концевых плоскопараллельных 3 разряда и классов точности 1;
Меры длины концевые плоскопараллельные 3 разряда по ГОСТ Р 8.763-2011, для поверки мер длины концевых плоскопараллельных 4 разряда и классов точности 2, 3;
Интерферометр двойной экранный вертикальный контактный модель 272, диапазон измерений (0,1-100) мм, ПГ±0,02 мкм; регистрационный номер в Федеральном информационном фонде 6389-77; для поверки мер длины концевых 2 разряда и класса точности 0;
Интерферометр контактный вертикальный компьютеризированные ИКПВ-К, диапазон измерений (0,1-100) мм, ПГ±(0,035-0,060) мкм; регистрационный номер в Федеральном информационном фонде 22357-07; для поверки мер длины концевых 3, 4 разрядов и классов точности 1, 2, 3;
Измерительная машина ИЗМ; регистрационный номер в Федеральном информационном фонде 903-76.
Пластина плоская стеклянная ПИ-60; регистрационный номер в Федеральном информационном фонде 197-70.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
ГОСТ 9038-90 Меры длины концевые плоскопараллельные. Технические условия
