| Номер в госреестре | 69452-17 |
| Наименование СИ | Весы лабораторные электронные неавтоматического действия |
| Обозначение типа СИ | ВЛТЭ |
| Изготовитель | Общество с ограниченной ответственностью «Научно-производственное предприятие Госметр» (ООО «НПП Госметр»), г. Санкт-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 23.11.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

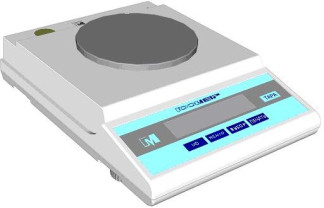

Весы лабораторные электронные неавтоматического действия ВЛТЭ (далее - весы) предназначены для статических измерений массы.
Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором наклеены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сопротивления тензорезисторов, преобразуемого в аналоговый электрический сигнал. Электрический сигнал, пропорциональный массе взвешиваемого объекта, поступает на вход вторичного преобразователя для обработки и индикации результатов измерений.
Весы состоят из весоизмерительного датчика, индикатора, грузоприемного и грузопередающего устройств. Грузоприемное устройство состоит из грузоприемной платформы (металлической чашки) и держателя платформы. Грузопередающее устройство состоит из направляющих, обеспечивающих вертикальное воздействие на датчик.
Индикатор обеспечивает электрическое питание датчика, аналого-цифровое преобразование его сигнала, обработку и индикацию результатов измерений.
Весы выпускаются шестнадцати модификаций: ВЛТЭ-150С, ВЛТЭ-210С, ВЛТЭ-210/510С, ВЛТЭ-310С, ВЛТЭ-410С, ВЛТЭ-510С - весы с автоматическим устройством юстировки чувствительности встроенным грузом; ВЛТЭ-150Т-В, ВЛТЭ-210Т-В, ВЛТЭ-310Т-В, ВЛТЭ-410Т-В, ВЛТЭ-510Т-В, ВЛТЭ-150П-В, ВЛТЭ-210П-В, ВЛТЭ-310П-В, ВЛТЭ-410П-В, ВЛТЭ-510П-В - весы с полуавтоматическим устройством юстировки чувствительности встроенным грузом. Модификации различаются максимальной и минимальной нагрузками, действительной ценой деления и габаритными размерами.
Модификации весов с действительной ценой деления 1 мг, включая весы ВЛТЭ-210/510С, оснащены стеклянной ветрозащитной витриной с крышкой.
Весы модификаций ВЛТЭ-210/510С позволяют производить измерение массы в одном из выбираемых диапазонов взвешивания (Д1 или Д2).
Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
- устройством первоначальной установки нуля (Т.2.7.2.4);
- полуавтоматическим устройством установки нуля (Т.2.7.2.2);
- устройством слежения за нулем (Т.2.7.3);
- устройством выборки массы тары (Т.2.7.4);
- автоматическим (весы модификаций ВЛТЭ-хххС) и полуавтоматическим устройством юстировки чувствительности (4.1.2.5);
- устройством установки весов по уровню (Т.2.7.1);
- вспомогательным показывающим устройством (весы модификаций ВЛТЭ-хххС и ВЛТЭ-хххП-В ) (3.4);
- показывающим устройством с расширением (для весов модификаций ВЛТЭ-хххТ-В и ВЛТЭ-хххП-В возможно получение показаний с действительной ценой деления шкалы d1 < 0,2е по ручной команде в течение 5 секунд) (4.4.3).
Весы реализуют следующие функции:
- переключения единиц измерения массы;
- рецептурного взвешивания (масса нетто/брутто);
- подсчета количества штук (деталей);
- взвешивания в процентах;
- определения массы нестабильных образцов (усреднение).
Электропитание весов осуществляется от сети переменного через блок питания (адаптер). Возможна работа весов от автономного источника питания (аккумуляторной батареи).
Весы снабжены защищенным интерфейсом USB-2.0.
По дополнительному заказу весы могут комплектоваться стандартным интерфейсом RS-232C.
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются поверх одного винта стяжки корпуса контрольной этикеткой изготовителя в соответствии со схемой, приведенной на рисунке 2.
В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.
Идентификация программы осуществляется путем просмотра номера версии программного обеспечения на дисплее во время тестирования при включении весов.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений весов, оснащенных устройством юстировки чувствительности встроенной гирей, соответствует высокому уровню по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО весов ВЛТЭ |
| Номер версии (идентификационный номер) ПО | Не ниже 3.41 |
| Цифровой идентификатор ПО | OxF73E |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 |
Таблица 2 - Метрологические характеристики_
| Наименование характеристики | Значение характеристики в зависимости от модификации | ||||||
| ВЛТЭ- | ВЛТЭ- | ВЛТЭ- | ВЛТЭ- | ВЛТЭ-210/510С | ВЛТЭ- | ||
| 150С | 210С | 310С | 410С | Д1 | Д2 | 510С | |
| Класс точности весов по ГОСТ OIML R 76-1-2011 | CiO (высокий) | ||||||
| Максимальная нагрузка, Мах, г | 150 | 210 | 310 | 410 | 210 | 510 | 510 |
| Минимальная нагрузка, Мт, г | 0,02 | 0,5 | |||||
| Действительная цена деления, d, г | 0,001 | 0,01 | |||||
| Поверочный интервал, е, г | 0,01 | 0,1 | |||||
| Число поверочных интервалов, n | 15000 | 21000 | 31000 | 41000 | 21000 | 5100 | 5100 |
| Пределы допускаемой погрешно | |||||||
| сти весов, mpe, при поверке, мг, | |||||||
| в интервалах взвешивания: | |||||||
| от 0,02 г до 50 г включ. | ±5 | ±5 | ±5 | ±5 | ±5 | - | - |
| св. 50 г до 150 г включ. | ±10 | - | - | - | - | - | - |
| св. 50 г до 200 г включ. | - | ±10 | ±10 | ±10 | ±10 | - | - |
| св. 200 г до 210 г включ. | - | ±15 | - | - | ±15 | - | - |
| св. 200 г до 310 г включ. | - | - | ±15 | - | - | - | - |
| св. 200 г до 410 г включ. | - | - | - | ±15 | - | - | - |
| от 0,5 г до 500 г включ. | - | - | - | - | - | ±50 | ±50 |
| св. 500 г до 510 г включ. | - | - | - | - | - | ±100 | ±100 |
| Повторяемость (размах) показаний, мг, не более | Impel | ||||||
| Диапазон устройства выборки | От 0 до Мах | ||||||
| массы тары | |||||||
| Пределы допускаемой погрешности весов в эксплуатации равны удвоенным значениям преде | |||||||
| лов допускаемых погрешностей при поверке | |||||||
| Наименование характеристики | Значение характеристики в зависимости от модификации | ||||
| ВЛТЭ- 150Т-В | ВЛТЭ- 210Т-В | ВЛТЭ- 310Т-В | ВЛТЭ- 410Т-В | ВЛТЭ- 510Т-В | |
| Класс точности весов по ГОСТ OIML R 76-1-2011 | Cl} (высокий) | ||||
| Максимальная нагрузка, Мах, г | 150 | 210 | 310 | 410 | 510 |
| Минимальная нагрузка, Мт, г | 0,2 | 5 | |||
| Действительная цена деления, d, г | 0,01 | 0,1 | |||
| Поверочный интервал, е, г | 0,01 | 0,1 | |||
| Число поверочных интервалов, n | 15000 | 21000 | 31000 | 41000 | 5100 |
| Пределы допускаемой погрешно | |||||
| сти весов, mpe, при поверке, мг, | |||||
| в интервалах взвешивания: | |||||
| от 0,2 г до 50 г включ. | ±5 | ±5 | ±5 | ±5 | - |
| св. 50 г до 150 г включ. | ±10 | - | - | - | - |
| св. 50 г до 200 г включ. | - | ±10 | ±10 | ±10 | - |
| св. 200 г до 210 г включ. | - | ±15 | - | - | - |
| св. 200 г до 310 г включ. | - | - | ±15 | - | - |
| св. 200 г до 410 г включ. | - | - | - | ±15 | - |
| от 5 г до 500 г включ. | - | - | - | - | ±50 |
| св. 500 г до 510 г включ. | - | - | - | - | ±100 |
| Повторяемость (размах) показаний, мг, не более | Impel | ||||
| Диапазон устройства выборки | От 0 до Мах | ||||
| массы тары | |||||
| Пределы допускаемой погрешности весов в эксплуатации равны удвоенным значениям преде | |||||
| лов допускаемых погрешностей при поверке | |||||
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение характеристики в зависимости от модификации | ||||
| ВЛТЭ- 150П-В | ВЛТЭ- 210П-В | -В Э -В Й 5 В 31 | ВЛТЭ- 410П-В | ВЛТЭ- 510П-В | |
| Класс точности весов по ГОСТ OIML R 76-1-2011 | CiO (высокий) | ||||
| Максимальная нагрузка, Мах, г | 150 | 210 | 310 | 410 | 510 |
| Минимальная нагрузка, Мт, г | 0,1 | 2,5 | |||
| Действительная цена деления, d, г | 0,005 | 0,05 | |||
| Поверочный интервал, е, г | 0,01 | 0,1 | |||
| Число поверочных интервалов, n | 15000 | 21000 | 31000 | 41000 | 5100 |
| Наименование характеристики | Значение характеристики в зависимости от модификации | ||||
| ВЛТЭ- 150П-В | ВЛТЭ- 210П-В | ВЛТЭ- 310П-В | ВЛТЭ- 410П-В | ВЛТЭ- 510П-В | |
| Пределы допускаемой погрешно | |||||
| сти весов, mpe, при поверке, мг, | |||||
| в интервалах взвешивания: | |||||
| от 0,1 г до 50 г включ. | ±5 | ±5 | ±5 | ±5 | - |
| св. 50 г до 150 г включ. | ±10 | - | - | - | - |
| св. 50 г до 200 г включ. | - | ±10 | ±10 | ±10 | - |
| св. 200 г до 210 г включ. | - | ±15 | - | - | - |
| св. 200 г до 310 г включ. | - | - | ±15 | - | - |
| св. 200 г до 410 г включ. | - | - | - | ±15 | - |
| от 2,5 г до 500 г включ. | - | - | - | - | ±50 |
| св. 500 г до 510 г включ. | - | - | - | - | ±100 |
| Повторяемость (размах) показаний, мг, не более | Impel | ||||
| Диапазон устройства выборки | От 0 до Мах | ||||
| массы тары | |||||
Пределы допускаемой погрешности весов в эксплуатации равны удвоенным значениям пределов допускаемых погрешностей при поверке_
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Потребляемая мощность, В-А, не более | 5,0 |
| Параметры электрического питания: 1) сетевое через адаптер: - входное напряжение, В - частота, Гц 2) автономное от аккумуляторной батареи напряжением, В | 230±23 50±1 5,0 |
| Условия эксплуатации: - предельные значения температуры (Tmin, T max): - для весов с автоматической юстировкой чувствительности, ° С - для весов с полуавтоматической юстировкой чувствительности, ° С - относительная влажность воздуха, % | от +10 до +35 от +15 до +30 от 30 до 80 |
| Средний срок службы весов, лет Вероятность безотказной работы за 1000 ч | 10 0,92 |
| Обозначение модификации | Г абаритные размеры чашки весов (диаметр), мм | Габаритные размеры весов (длина, ширина, высота), мм, не более | Масса весов, кг, не более |
| ВЛТЭ-150С, ВЛТЭ-210С, ВЛТЭ-310С ВЛТЭ-410С, ВЛТЭ-210/510С | 0116 | 260, 190, 125 | 2,0 |
| ВЛТЭ-150Т-В, ВЛТЭ-150П-В ВЛТЭ-210Т-В, ВЛТЭ-210П-В ВЛТЭ-310Т-В, ВЛТЭ-310П-В ВЛТЭ-410Т-В, ВЛТЭ-410П-В | 0116 | 260, 190, 70 | 1,6 |
| ВЛТЭ-510С, ВЛТЭ-510Т-В, ВЛТЭ-510П-В | 0116 | 260,190,70 | 1,6 |
наносится на табличку с маркировкой, закрепляемую на корпусе весов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во | Модификация весов |
| Весы | 1 шт. | Для всех модификаций | |
| Руководство по эксплуатации | НПП0.005.009 РЭ | 1 экз. | |
| Блок питания (адаптер) | 1 шт. | ||
| Чашка | 1 шт. | ||
| Держатель чашки | 1 шт. | ВЛТЭ-150С, ВЛТЭ-150Т-В, ВЛТЭ-150П-В ВЛТЭ-210С, ВЛТЭ-210Т-В, ВЛТЭ-210П-В ВЛТЭ-310С, ВЛТЭ-310Т-В, ВЛТЭ-310П-В ВЛТЭ-410С, ВЛТЭ-410Т-В, ВЛТЭ-410П-В ВЛТЭ-210/510С, ВЛТЭ-510С, ВЛТЭ-510Т-В, ВЛТЭ-510П-В | |
| Витрина | 1 шт. | ВЛТЭ-150С, ВЛТЭ-210С, ВЛТЭ-310С ВЛТЭ-410С, ВЛТЭ-210/510С | |
| Крышка витрины | 2 шт. | ||
| Витрина* | 1 шт. | ВЛТЭ-150Т-В, ВЛТЭ-150П-В, ВЛТЭ-210Т-В ВЛТЭ-210П-В, ВЛТЭ-310Т-В, ВЛТЭ-310П-В ВЛТЭ-410Т-В, ВЛТЭ-410П-В | |
| Крышка витрины* | 2 шт. | ||
| Аккумуляторная батарея* | 1 шт. | Для всех модификаций | |
| Кабель для подключения аккумуляторной батареи* | 1 шт. | ||
| *- поставляются по заказу | |||
осуществляется по документу Приложение ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011.
Основные средства поверки:
- гири эталонные 2-го, 3-го разряда по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус весов и (или) в руководство по эксплуатации.
приведены в эксплуатационном документе.
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений
массы
