| Номер в госреестре | 68151-17 |
| Наименование СИ | Счетчики воды крыльчатые |
| Обозначение типа СИ | СВК, СВМ |
| Изготовитель | Общество с ограниченной ответственностью «Торговый дом «Экватэл» (ООО «ТД «Экватэл»), Республика Татарстан, г. Набережные Челны |
| Год регистрации | 2017 |
| Срок свидетельства | 26.07.2022 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики воды крыльчатые СВК, СВМ предназначены для измерений объема холодной и горячей воды, протекающей по трубопроводу.
Принцип действия счетчиков воды крыльчатых СВК, СВМ основан на измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Вращение оси крыльчатки счетчиков через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчики воды крыльчатые СВК, СВМ.
Конструктивно счетчики воды крыльчатые СВК, СВМ состоят из корпуса с фильтром, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Поток воды, пройдя фильтр, попадает в измерительную камеру и приводит во вращение крыльчатку с закрепленной на ней ведущей магнитной муфтой. После зоны вращения крыльчатки вода попадает в выходной патрубок. Через крышку измерительной камеры и разделительный стакан счетного механизма вращение ведущей части магнитной муфты передается ее ведомой части. Ведомая часть связана с масштабирующим редуктором и отсчетным механизмом. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов крыльчатки в показания отсчетного устройства, выраженные в единицах объема. Кроме отсчетного устройства роликового типа имеются стрелочные указатели для определения долей кубического метра и сигнальный элемент, используемый при настройке и поверке счетчиков воды крыльчатых СВК, СВМ.
Счетчики воды крыльчатые СВК являются одноструйными. В счетчиках воды крыль-чатых СВК вода поступает на крыльчатку с одной стороны через единственное входное отверстие. Счетчики воды крыльчатые СВМ являются многоструйными - вода поступает на крыльчатку равномерно с разных сторон через несколько отверстий.
Счетчики воды крыльчатые СВК, СВМ выпускаются в следующих модификациях:
X - счетчики холодной воды, предназначенные для измерений объема холодной воды;
Г - счетчики холодной и горячей воды, предназначенные для измерений объема холодной и горячей воды.
У счетчиков воды крыльчатых СВК, СВМ модификации Х цвет элементов и маркировки - синий, а у счетчиков воды крыльчатых СВК, СВМ модификации Г - красный.
Счетчики воды крыльчатые СВК, СВМ могут изготавливаться с импульсным выходом для дистанционного съема показаний и имеют обозначение (И) в маркировке. При отсутствии импульсного выхода в маркировке счетчиков воды крыльчатых СВК, СВМ обозначение (И) не указывается.
| Счетчики воды крыльчатые СВК, СВМ | маркируются следующим образом: | ||
| ZZZ | - ZZ | Z | (Z) |
| 1 | 2 | 3 | 4 |
1 - тип (СВК, СВМ);
2 - номинальный диаметр (15, 20, 25, 32, 40, 50);
3 - модификация (Х и Г);
4 - наличие импульсного выхода для дистанционного съема показаний (И).
При отсутствии импульсного выхода в маркировке (И) не указывается.

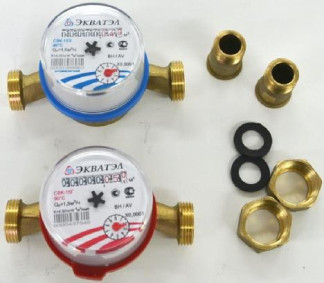

Общий вид счетчиков воды крыльчатых СВК, СВМ представлен на рисунках 1 и 2.
Пломбировка счетчиков воды крыльчатых СВК осуществляется нанесением знака поверки оттиском клейма на наклейку, прикрепляемую на пластиковый хомут, который соединяет корпус и счетный механизм, или давлением на свинцовую (пластмассовую) пломбу, навешиваемую на внешнюю боковую сторону счетчика с применением проволоки, пропущенную сквозь отверстия в пластиковом хомуте.
Пломбировка счетчиков воды крыльчатых СВМ осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, навешиваемую на внешнюю боковую сторону счетчика с применением проволоки, пропущенную сквозь отверстие в металлическом кольце, которое соединяет корпус и счетный механизм, и отверстие в головке защитного болта, который ограничивает доступ к регулировочному механизму.
Место пломбировки счетчиков воды крыльчатых СВК, СВМ представлено на рисунке 3.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | |||||||
| СВК | СВМ | |||||||
| Номинальный диаметр | DN15 | DN20 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Измеряемая среда | вода питьевая по СанПиН 2.1.4.1074-2001 | |||||||
| Наименьший расход воды, м3/ч - класс А (вертикальная установка) - класс В (горизонтальная установка) | 0,06 0,03 | 0,10 0,05 | 0,06 0,03 | 0,10 0,05 | 0,14 0,07 | 0,24 0,12 | 0,40 0,20 | 0,60 0,30 |
| Наименование характеристики | Значение характеристики | |||||||
| СВК | СВМ | |||||||
| Номинальный диаметр | DN15 | DN20 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Переходный расход воды, м3/ч - класс А (вертикальная установка) - класс В (горизонтальная установка) | 0,15 0,12 | 0,25 0,20 | 0,15 0,12 | 0,25 0,20 | 0,28 0,35 | 0,60 0,48 | 1,00 0,80 | 1,50 1,20 |
| Номинальный расход воды, м3/ч | 1,5 | 2,5 | 1,5 | 2,5 | 3,5 | 6 | 10 | 15 |
| Наибольший расход воды, м3/ч | 3 | 5 | 3 | 5 | 7 | 12 | 20 | 30 |
| Порог чувствительности, м3/ч, не более | 0,015 | 0,020 | 0,015 | 0,020 | 0,025 | 0,040 | 0,050 | 0,10 |
| Пределы допускаемой относительной погрешности счетчиков в диапазоне расходов, %: от наименьшего до переходного от переходного до наибольшего | ±5 ±2 | |||||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики | |
| СВК | СВМ | |
| Номинальный диаметр | DN15 DN20 | DN15 DN20 DN25 DN32 DN40 DN50 |
| Наибольшее рабочее давление воды, МПа (бар), не более | 1,6 (16) | |
| Потеря давления при наибольшем расходе воды, МПа, не более | 0,1 | |
| Емкость счетного механизма, 3 м | 99999,999 (99999,99) | |
| Цена деления младшего разряда, м3 | 0,0001 (0,00005) | |
| Диапазон рабочих температур воды, °С - для счетчиков холодной воды - для счетчиков холодной и горячей воды | от +5 до +40 от +5 до +90 | |
| Наименование характеристики | Значение характеристики | |||||||
| СВК | СВМ | |||||||
| Номинальный диаметр | DN15 | DN20 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Габаритные размеры, мм, не более: длина ширина высота | 110(80) 60 55 | 130 60 55 | 160 80 100 | 190 85 110 | 260 85 110 | 260 85 110 | 260 85 110 | 300 110 115 |
| Масса, кг, не более | 0,3 | 0,4 | 1,1 | 1,3 | 1,95 | 2,0 | 4,2 | 4,2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды при температуре 35°С, %, не более - атмосферное давление, кПа | от +5 до +50 80 от 84 до 106,7 | |||||||
| Средний срок службы, лет Средняя наработка на отказ, ч | 12 100000 | |||||||
наносится на лицевую часть счетного механизма счетчиков воды крыльчатых СВК, СВМ флексографическим способом и в верхний левый угол титульных листов руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность счетчиков воды крыльчатых СВК, СВМ
| Наименование | Количество |
| Счетчик воды крыльчатый СВК, СВМ | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
| Монтажный комплект (поставляется по заказу) | 1 комп. |
осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».
Основные средства поверки:
- рабочий эталон единиц объемного расхода и объема жидкости (воды) 2 разряда, соответствующий ГОСТ 8.142-2013 и (или) ГОСТ 8.374-2013 в диапазоне значений от порога чувствительности до 1,1 от номинального расхода поверяемого счетчика с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого счетчика не менее 1:3;
- рабочий эталон единиц объемного расхода и объема жидкости (воды) 2 разряда транспортируемый, соответствующий ГОСТ 8.374-2013 в диапазоне значений соответствующему диапазону расхода поверяемого счетчика на месте эксплуатации, с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого счетчика не менее 1:3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке счетчиков воды крыльчатых СВК, СВМ, а также на наклейку и свинцовую (пластмассовую) пломбу в соответствии с рисунком 3.
приведены в эксплуатационном документе.
ТУ 4213-030-13031976-2017 Счетчики воды крыльчатые СВК, СВМ. Технические условия
| Зарегистрировано поверок | 796923 |
| Поверителей | 360 |
| Актуальность данных | 01.11.2025 |
