| Номер в госреестре | 68038-17 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | Пульс СТК |
| Изготовитель | Общество с ограниченной ответственностью "Аква-С" (ООО "Аква-С"), г. Реутов, Московская обл. |
| Год регистрации | 2017 |
| Срок свидетельства | 20.07.2027 |
| МПИ (интервал между поверками) | 6 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики Пульс СТК (далее - теплосчетчики) предназначены для измерений:
- количества тепловой энергии, объемного расхода (объема), температуры, разности температур теплоносителя в закрытых системах водяного теплоснабжения;
- объемного расхода (объема), температуры воды в системах горячего и холодного водоснабжения.
Принцип действия теплосчетчиков состоит в обработке вычислителем измерительных сигналов, поступающих от ультразвукового датчика объемного расхода (далее - датчик объемного расхода), пары термопреобразователей сопротивления Pt1000 (далее - пары датчиков температуры), вычисления и отображения на индикаторном устройстве вычислителя (далее - индикаторное устройство) результатов измерений.
Теплосчетчики конструктивно выполнены в виде единых теплосчетчиков, соответствующих классу 2 по ГОСТ Р ЕН 1431-1-2011.
В архиве энергонезависимой памяти теплосчетчика хранятся результаты измерений и диагностическая информация.
Емкость архива теплосчетчиков не менее: часового - 60 суток, суточного - 6 месяцев, месячного - 38 месяцев.
Теплосчетчики выпускаются в следующих модификациях:
| Пульс СТК | - |
| теплосчетчик |
X
- Х |
( ) - не укомплектован выходным интерфейсом;
(И) - укомплектован выходным интерфейсом типа токовая петля по ГОСТ IEC 61107-2011;
условный диаметр прохода (Ду), мм:
(15)
(20)
(О) - укомплектован выходным интерфейсом оптического типа по ГОСТ IEC 61107-2011;
(М) - укомплектованных выходным интерфейсом M-Bus;
(М-RS-485) - укомплектован выходными интерфейсами M-Bus и RS-485

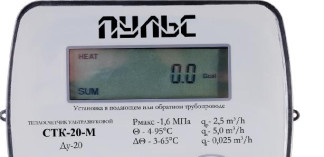

Общий вид теплосчетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 1 - Общий вид теплосчетчиков
Теплосчетчики имеют встроенные программные обеспечения (ПО) L_u для теплосчетчиков с Ду 15 и u-5 для теплосчетчиков с Ду 20, которое устанавливается (прошивается) в интегрированной памяти вычислителя при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве вычислителя и передачи во внешние измерительные системы результатов измерений и диагностической информации.
Нормирование метрологических характеристик теплосчетчиков проведено с учетом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 1 - Идентификационные данные ПО для теплосчетчиков с Ду 15
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | L u |
| Номер версии (идентификационный номер) ПО, не ниже | 1.00 |
| Цифровой идентификатор ПО | |
| н« Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | u-5 |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0 A |
| Цифровой идентификатор ПО | |
| Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация теплосчетчика | Пульс СТК-15 | Пульс СТК-20 |
| Диаметр условного прохода (Ду), мм | 15 | 20 |
| Минимальный объемный расход, qmin (qi) , м3/ч | 0,012 | 0,025 |
| * 3 Максимальный объемный расход, qmax (qp) , м /ч | 1,5 | 2,5 |
| Предельный объемный расход , qs, м /ч | 3 | 5 |
| Диапазон измерений температуры теплоносителя, °С | от 4 до 95 | |
| Диапазон измерений разности температур теплоносителя, °С | от 3 до 65 | |
| Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя, % | ±(2+0,02-qp/q), но не более ±5 | |
| Пределы допускаемой относительной погрешности измерения разности температур теплоносителя, % | ±(0,5+3 -Atmin/ At) | |
| Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя, °С | ±(0,6+0,004 t) | |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | ±(3+4- Atmin/ At+0,02 - qp/q) | |
| Пределы допускаемой относительно погрешности измерений текущего времени, % | ±0,05 | |
| Максимальное рабочее избыточное давления теплоносителя, МПа | 1,6 | |
| Максимальная потеря давления при qp, МПа | 0,025 | |
| * Обозначение в соответствии с ГОСТ Р ЕН 1434-1-2011. * * Значение объемного расхода, при котором теплосчетчик функционирует в течение коротких промежутков времени (не более 1 ч в день и не более 200 ч в год). Примечание - Обозначения в таблице: q - измеренное значение объемного расхода теплоносителя, м3/ч; At - измеренное значение разности температур прямого и обратного потоков теплоносителя, °С; t - измеренное значение температуры прямого или обратного потоков теплоносителя, °С. | ||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Модификация теплосчетчика | Пульс СТК-15 Пульс СТК-20 |
| Условия окружающей среды | класс исполнения С по ГОСТ Р ЕН 1434-1-2011 |
| Напряжение элемента питания постоянного тока, В | 3,6 |
| Срок службы элемента питания, лет, не менее | 6 |
| Степень защиты по ГОСТ 14254-96 | IP 65 |
| Расположение датчика объемного расхода | подающий или обратный трубопровод |
| Наименование характеристики | Значение | |
| Модификация теплосчетчика | Пульс СТК-15 | Пульс СТК-20 |
| Присоединительные размеры датчика объемного расхода, дюйм | G % - B | G 1 |
| Г абаритные размеры (длина х ширина х высота), мм | 110 х 80 х 96 | 130 х 80 х 105 |
| Масса, кг, не более | 0,75 | 0,85 |
| Средний срок службы, лет | 12 | |
| Средняя наработка на отказ, ч, не менее | 104000 | |
наносится на теплосчетчик любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность теплосчетчика
| Наименование | Обозначение | Количество | |
| Теплосчетчик | Пульс СТК | 1 шт. | |
| Руководство по эксплуатации | РЭ 4218-003-61604290-2017 | 1 экз. | |
| Комплект монтажных частей и принадлежностей | - | - | |
| * Модификация теплосчетчика и наличие комплекта монтажных определяется договором на поставку. | частей и принадлежностей | ||
осуществляется по документу РЭ 4218-003-61604290-2017 «Теплосчетчики Пульс СТК. Руководство по эксплуатации» (раздел 5), утвержденному ЗАО КИП «МЦЭ» 24.04.2017 г. Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ 8.374-2013 (установка поверочная УП-65, регистрационный номер в Федеральном информационном фонде (рег. №) 27362-04);
- термостаты переливные прецизионные ТПП-1, рег. № 33744-07;
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 (термометр сопротивления платиновый вибропрочный ТСПВ-1, рег. № 50256-12);
- измеритель температуры многоканальный прецизионный МИТ 8-15, рег. № 19736-11. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых теплосчетчиков с требуемой точностью.
Знак поверки наносится в руководство по эксплуатации и/или на пломбы теплосчетчика в соответствии с рисунком 2 и/или в бланк свидетельства о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования ТУ 4218-003-61604290-2016 Теплосчетчики Пульс СТК. Технические условия
