| Номер в госреестре | 63830-16 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | AB |
| Изготовитель | «Shanghai Ishida Electronic Scales Co. Ltd.», КНР; Фирма «Shinko Denshi Co., Ltd», Япония |
| Год регистрации | 2016 |
| Срок свидетельства | 18.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия AB (далее - весы), предназначены для измерений
массы.
Весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством. Весы с максимальными нагрузками до 620 г включительно, оснащаются ветрозащитной витриной.

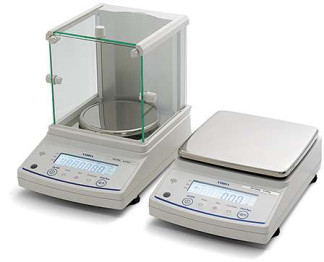

Общий вид весов показан на рисунке 1.
Принцип действия весов основан на преобразовании частоты вибрации акустического весоизмерительного датчика, возникающей при его деформации под действием взвешиваемого груза, в цифровой электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Результаты взвешивания выводятся на дисплей.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство установки на нуль и уравновешивания тары (4.6.9);
- устройство выборки массы тары (Т.2.7.4);
- вспомогательное показывающее устройство (Т.2.5);
- взвешивание в различных единицах измерения массы (2.1);
- запоминающее устройство (4.4.6);
- полуавтоматическое устройство юстировки чувствительности (4.2.5);
- различные режимы работы (4.20): счетный режим; вычисление процентных соотношений; режим сравнения; суммирование.
Знак поверки в виде наклейки наносится на корпус весов.
Весы оснащены последовательным интерфейсом передачи данных RS232C. Обозначение модификаций весов имеет вид AB[1][2][3]CE, где:
AB - обозначение типа весов;
[1] - условное обозначение максимальной нагрузки (Max):
32 - 320 г;
62 - 620 г;
120 - 1200 г;
320 - 3200 г;
1200 - 12000 г;
[2] - условное обозначение действительной цены деления (d):
1 - 0,1 г;
2 - 0,01 г;
3 - 0,001 г.
[3] - полуавтоматическое устройство юстировки чувствительности:
R - если присутствует означает, что весы оснащены полуавтоматическим устройством юстировки чувствительности.
Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитными пломбами (разрушаемыми наклейками), которые находятся на нижней части корпуса (как показано на рисунке 2). Одна из защитных пломб ограничивает доступ к переключателю, без изменения положения которого невозможна юстировка и настройка весов, другая ограничивают доступ к винту крепления корпуса или наклеиваются на разъединяемые части корпуса. Изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационным признаком ПО служит номер версии, и контрольная сумма, которые отображаются последовательно на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | - |
| Цифровой идентификатор ПО | 803A |
| Другие идентификационные данные, если имеются | - |
Метрологические характеристики приведены в таблице 2.
Таблица 2_
| Характеристика | Модификации | ||||
| AB323CE AB323RCE | AB623CE AB623RCE | AB1202CE AB1202RCE | AB3202CE AB3202RCE | AB12001CE AB12001RCE | |
| Максимальная нагрузка (Мах), г | 320 | 620 | 1200 | 3200 | 12000 |
| Поверочный интервал (e), г | 0,01 | 0,01 | 0,1 | 0,1 | 1 |
| Действительная цена деления шкалы (d), г | 0,001 | 0,001 | 0,01 | 0,01 | 0,1 |
| Число поверочных интервалов (n) | 32000 | 62000 | 12000 | 32000 | 12000 |
| Класс точности по ГОСТ OIML R 76-1-2011 | II | ||||
| Диапазон температуры, оС | от + 5 до +40 | ||||
| Диапазон уравновешивания тары | 100 % Max | ||||
| Параметры электропитания от сети переменного тока: напряжение, В частота, Гц | 220 +10% . 220 -15% ; 50±1 | ||||
| Параметры электропитания от источника постоянного тока: напряжение, В | 6 | ||||
наносится на маркировочную табличку, расположенную корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
1. Весы................................................................................................................................1 шт.
2. Адаптер сетевого питания............................................................................................1 шт.
3. Руководство по эксплуатации.....................................................................................1 экз.
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в разделе 2 руководства по эксплуатации на весы.
Основные средства поверки: гири, соответствующие классам точности F1, F2, M1 по ГОСТ OIML R 111-1-2009.
«Весы неавтоматического действия AB. Руководство по эксплуатации», раздел 4.
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия AB
1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
3 Техническая документация изготовителя.
