| Номер в госреестре | 62995-16 |
| Наименование СИ | Весы напольные медицинские |
| Обозначение типа СИ | МП "Здоровье" |
| Изготовитель | Общество с ограниченной ответственностью «МИДЛиК» (ООО «МИДЛиК»), Московская обл., г. Лобня |
| Год регистрации | 2016 |
| Срок свидетельства | 15.10.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы напольные медицинские МП «Здоровье» (далее — весы) предназначены для определения массы людей.
Весы состоят из грузоприемного устройства (далее — ГПУ), включающего в себя аналоговые тензорезисторные весоизмерительные датчики (далее — датчики, Т.2.2.1 ГОСТ OIML R 76-1—2011), и индикатора (Т.2.2.2 ГОСТ OIML R 76-1—2011).
ГПУ представляет собой металлическую конструкцию с платформой для принятия нагрузки, опирающуюся на один или четыре датчика.
Сигнальные кабели датчиков напрямую (или через соединительную коробку) подключаются к индикатору, который представляет результаты взвешивания и имеет клавиши управления весами.
Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругих элементов датчиков в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей результатов измерений массы в визуальной форме на дисплее весов или их передачей в виде электрического сигнала через интерфейс связи.

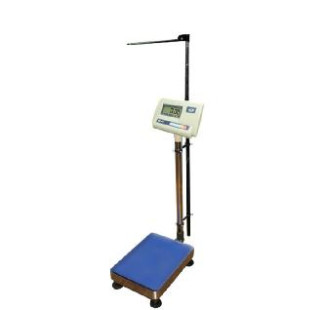

Общий вид весов представлен на рисунке 1.
1
МП «Здоровье» 60 ВЖА (20; Р) (400х500)
МП «Здоровье» 150 ВДА (20/50; Р) (310х360)
Рисунок 1 — Общий вид весов
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1—2011):
- устройство слежения за нулем (T.2.7.3);
- устройство выборки массы тары (T.2.7.4.1);
- полуавтоматическое устройство установки на нуль (T.2.7.2.2);
- процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);
Класс точности, значение максимальной нагрузки Max (Мах; поддиапазонов взвешивания многоинтервальных весов), значение минимальной нагрузки Min, поверочный интервал e (e\ поддиапазонов взвешивания многоинтервальных весов), наносятся на маркировочную табличку и/или лицевую панель индикатора весов.
Модификации весов имеют обозначения вида:
МП «Здоровье» 60 ВЕЖАЧ-(10/20;
') (400х500)
Значение максимальной нагрузки, к г: 60, 150, 300, 600;
Назначение : -
В — весы с одним дисплеем, на котором отображается информация взвешивания;
Количество датчиков: -
Индекс отсутствует — один датчик Е— несколько датчиков;
Тип дисплея:
Ж— жидкокристаллический дисплей; Д — светодиодный дисплей.
Тип питания:
А — питание от сети, наличие встроенной батареи. Наличие дополнительных устройств:
Индекс отсутствует — нет дополнительных устройств;
Ч — исполнение с печатающим устройством;
Р — наличие устройства беспроводной передачи данных Поверочное деление, г:
- для однодиапазонных весов: 10; 20; 50; 100; 200.
- для многоинтервальных весов 10/20;20/50;50/100;100/200. Наличие ростомера
Индекс отсутствует — ростомер не входит в состав весов Р — в состав весов входит ростомер Длина грузоприемной платформы, мм
300; 310; 360; 400; 450; 500; 550; 600; 800.
Ширина грузоприемной платформы, мм-
300; 310; 400; 450; 500; 550; 600; 800.
Знак поверки в виде наклейки наносится на лицевую панель индикатора. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Рисунок 2 — Схема пломбировки весов от несанкционированного доступа
Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно.
Для защиты от несанкционированного доступа к параметрам юстировки и настройки используется пломбируемый переключатель.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077—2014.
Идентификационные данные ПО отображаются при включении весов и приведены в таблице 1.
Таблица 1 — Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | — |
| Номер версии (идентификационный номер) ПО | U2.01 |
| Цифровой идентификатор ПО | — |
| Другие идентификационные данные (если имеются) | — |
Класс точности по ГОСТ OIML R 76-1—2011 ...........................................................III (средний).
Таблица 2 — Однодиапазонные весы
| Модификация (в скобках указаны варианты обозначения) МП «Здоровье» ... | Максимальная нагрузка, Max, кг | Поверочный интервал е, действительная цена деления (шкалы) d (e=d), г | Число поверочных интервалов n |
| ...60В(Д)(Ж)А-(20;(Р)) | 60 | 20 | 3000 |
| ...150В(Д)(Ж)А-(50;(Р)) | 150 | 50 | 3000 |
| .200В(Д)(Ж)А-(100;(Р)) | 200 | 100 | 2000 |
| ...200В(Д)(Ж)А-(50;(Р)) | 200 | 50 | 4000 |
| ...300В(Д)(Ж)А-(100;(Р)) | 300 | 100 | 3000 |
| Модификация (в скобках указаны варианты обозначения) МП «Здоровье» ... | Максимальная нагрузка, Max1/Мax2, кг | Поверочный интервал е1/е2, действительная цена деления (шкалы) d1/d2 (ei=di), г | Число поверочных интервалов П1/П2 |
| .. ,60В(Д)(Ж)А-(10/20;(Р)) | 30/60 | 10/20 | 3000/3000 |
| . 150В(Д)(Ж)А-(20/50;(Р)) | 60/150 | 20/50 | 3000/3000 |
| .150В(Д)(Ж)А-(20/50;(Р)) | 75/150 | 20/50 | 3750/3000 |
| .200В(Д)(Ж)А-(50/100;(Р)) | 150/200 | 50/100 | 3000/2000 |
| .300В(Д)(Ж)А-(50/100;(Р)) | 150/300 | 50/100 | 3000/3000 |
Диапазон уравновешивания тары (выборки массы тары):.............................................100% Мах.
Диапазон температуры (п. 3.9.2.2 ГОСТ OIML R 76-1—2011), оС:.........от плюс 10 до плюс 40.
Параметры электропитания от сети переменного тока:
ВООА +10%
...........................................................................................................220 _!5%;
- частота, Гц.......................................................................................................................50±1.
Номинальное напряжение питания внутреннего источника постоянного тока, В.......................6.
наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
Весы ..................................................................................................................................... 1 шт.
Руководство по эксплуатации..........................................................................................1 экз.
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе «Включение и выключение» руководства по эксплуатации.
Основные средства поверки: гири, соответствующие классу точности М1 по ГОСТ OIML R 111-1—2009.
Документ «Весы напольные медицинские МП «Здоровье». Руководство по эксплуатации», раздел «Работа весов».
Нормативные и технические документы, устанавливающие требования к весам напольным медицинским МП «Здоровье»
1. ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2. ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
3. ТУ 9441-032-56692889-2012 «Весы напольные медицинские МП «Здоровье». Технические условия».
