| Номер в госреестре | 60735-15 |
| Наименование СИ | Весы электронные |
| Обозначение типа СИ | ВР4900 |
| Изготовитель | Общество с ограниченной ответственностью «Мехэлектрон-М» (ООО «Мехэлектрон-М»), г. Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 02.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

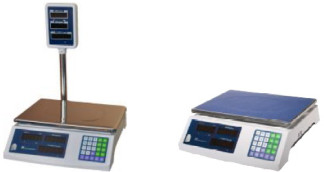

Весы электронные ВР4900 (далее - весы) предназначены для статического измерения массы товаров.
Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза весоизмерительным тензорезисторным датчиком в электрический сигнал, с последующей его обработкой в цифровой вид и выдачи измеренных значений массы на цифровой дисплей и/или на внешнее электронное устройство (табло индикации, компьютер, принтер).
Весы состоят из грузоприемного устройства (ГПУ), весоизмерительного устройства и терминала с дисплеями для продавца и покупателя на корпусе или на корпусе и на стойке (исполнение С).
Весы имеют дисплей с жидкокристаллическими сегментами (исполнение АБ), или со светодиодными сегментами (исполнение ДБ); интерфейс RS-232 для подключения периферийных устройств (исполнение RS).
Весы выпускаются в пяти модификациях, отличающихся значениями максимальной нагрузки (Max) и значениями поверочного интервала (е) и имеют дополнительные обозначения: 6, 15, 30, 15-2Д, 30-2Д. Модификации с дополнительными обозначениями 6, 15, 30 представляют собой однодиапазонные весы (маркировка: Max 6 кг, е = 2 г; Max 15 кг, е = 5 г; Max 30 кг, е = 10 г; соответственно), модификации с дополнительными обозначениями 15-2Д, 30-2Д - двухин-тервальные весы (маркировка: Max 6/15 кг, е = 2/5 г; Max 15/30 кг, е = 5/10 г соответственно).
Электропитание весов осуществляется от сети переменного тока и от встроенной аккумуляторной батареи.
В весах предусмотрены следующие устройства:
-устройство первоначальной установки нуля автоматически и оператором в диапазоне ±10 % Max;
- устройство слежения за нулем в диапазоне ±2 % Max;
- устройство выборки массы тары в диапазоне от 0 до 50% Max;
На корпусе весов прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- номер весов по системе нумерации предприятия-изготовителя;
- класс точности весов по ГОСТ OIML R 76-1-2011;
- значение Max...;
- значение Min .;
- значение e = .;
- значение Т = - ..
- знак утверждения типа средства измерений;
- значение идентификатора программного обеспечения;
- год изготовления.
Программное обеспечение (далее ПО) весов является встроенным, т.е. используется в стационарной (закрепленной) аппаратной части с определенными программными средствами и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Идентификация и защита метрологически значимой части ПО осуществляется с помощью последовательно отображаемых на дисплее весов, при включении весов, идентификационного наименования ПО, номера версии (идентификационного номера) ПО и цифрового идентификатора ПО (контрольной суммы исполняемого кода), а также пломбирования весоизмерительного устройства и терминала.
Места пломбирования весов показаны на Рисунке 2:
- пломбировочная чашка устанавливается на верхней поверхности корпуса весов (в соответствии с Рисунком 2);
| г* | О |
| Место | Ц |
| пломбирования | Г |
| весов. | \ f |
| О | |
| ШВШШШ | |
Рисунок 2. Место пломбирования весов.
Сведения об идентификационных данных программного обеспечения приведены в таблице 1. Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | V 1.0 |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | Весы электронные ВР4900 |
| 15875 | |
| Другие идентификационные данные, если имеются | нет |
Цифровой идентификатор (контрольная сумма исполняемого кода) и пломбирование терминала в достаточной мере защищают метрологически значимую часть ПО от преднамеренных и непреднамеренных изменений и соответствуют уровню "высокий" по Р 50.2.077-2014.
Значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного интервала (e), действительной цены деления (d), пределов допускаемой погрешности при поверке в соответствующих диапазонах взвешивания, диапазона выборки массы тары, в зависимости от модификации весов, приведены в таблице 2.
Таблица 2_
| Обозначение модификации весов | Max, кг | Мт, кг | e= d, г | Интервал взвешивания, кг | Пределы допускаемой погрешности при первичной поверке (mpe), г | Диапазон выборки массы тары, кг |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ВР4900-6 | 6 | 0,04 | 2 | от 0,04 до 1 включ. | ±1 | от 0 до 3 |
| св. 1 до 4 включ. | ±2 | |||||
| св. 4 | ±3 | |||||
| ВР4900-15 | 15 | 0,1 | 5 | от 0,1 до 2,5 включ. | ±2,5 | от 0 до 7,5 |
| св. 2,5 до 10 включ. | ±5 | |||||
| св. 10 | ±7,5 | |||||
| ВР4900-30 | 30 | 0,2 | 10 | от 0,2 до 5 включ. | ±5 | от 0 до 15 |
| св. 5 до 20 включ. | ±10 | |||||
| св. 20 | ±15 | |||||
| ВР4900-15-2Д | 6 | 0,04 | 2 | от 0,04 до 1 включ. | ±1 | от 0 до 7,5 |
| св. 1 до 4 включ. | ±2 | |||||
| св. 4 до 6 включ. | ±3 | |||||
| 15 | 0,1 | 5 | св. 6 до 10 включ. | ±5 | ||
| св. 10 | ±7,5 | |||||
| ВР4900-30-2Д | 15 | 0,1 | 5 | от 0,1 до 2,5 включ. | ±2,5 | от 0 до 15 |
| св. 2,5 до 10 включ. | ±5 | |||||
| св. 10 до 15 включ. | ±7,5 | |||||
| 30 | 0,2 | 10 | св. 15 до 20 включ. | ±10 | ||
| св. 20 | ±15 |
- пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке.
- числа поверочных интервалов (n)............................................................3000
- класс точности по ГОСТ ОIML R 76-1-2011...................................................средний (III)
- температурный диапазон, оС............................................................от минус 10 до плюс 40
- электрическое питание:
- от сети переменного тока:
+ 22
- напряжением, В..................................................................................................220- 33
- частотой, Гц...........................................................................................................50 ±1
- от встроенной аккумуляторной батареи напряжением, В.........................от 5,5 до 7,5
- габаритные размеры весов (ДхШхВ), мм, не более...........................400 х 400 х 600
- размеры грузоприемного устройства (ДхШ), мм, не более........................400 х 400
- масса весов, кг, не более.............................................................................5
Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на таблички, прикрепленные к весоизмерительному устройству и терминалу весов.
Весы...........................................
1 комплект 1 экз.
Руководство по эксплуатации
осуществляется по Приложению ДА (Методика поверки весов) ГОСТ OIML R 76-1-2011 "Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания".
Основное поверочное средство - гири, соответствующие классу точности М1, М1-2, М2 по ГОСТ OIML R 111-1-2009.
Методы измерений приведены в разделе 9 документа "Весы электронные ВР4900. Руководство по эксплуатации Ме715РЭ ".
Нормативные документы, устанавливающие требования к весам электронным ВР4900
ГОСТ OIML R 76-1-2011"Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания".
