| Номер в госреестре | 52414-13 |
| Наименование СИ | Штангенциркули |
| Обозначение типа СИ | 601, 602, 603, 604, 604А, 605, 605А |
| Изготовитель | "Harbin Measuring & Cutting Tool Group Co., Ltd.", Китай |
| Год регистрации | 2013 |
| Срок свидетельства | 17.01.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенциркули серий 601, 602, 603, 604, 604А, 605, 605А (далее по тексту -штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин в машиностроении, приборостроении и других отраслях промышленности.
Штангенциркули выпускаются под торговой маркой «Links» производства фирмы Harbin Measuring & Cutting Tool Group Co., Ltd, КНР.
/ЯЙУУ наносится на паспорт штангенциркулей
типографским методом, на штангу и/или на рамку штангенциркулей, и/или круговую шкалу при ее наличии краской или методом лазерной маркировки.
Штангенциркули выпускаются следующих серий:
- 601, 602, 603 - с отсчетом по нониусу;
- 604, 604А - с отсчетом по круговой шкале;
- 605, 605А - с цифровым отсчетным устройством.

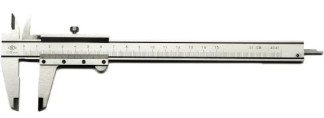

Принцип действия штангенциркулей серий 601, 602, 603 (рис. 1-3) - механический. Отсчет размеров производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей серий 604, 604А (рис. 4-5) - механический. Отсчет размеров производится методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенциркулей серий 605, 605А (рис. 6-7) - механический с выводом показаний на жидкокристаллический (ЖК) экран цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний на ЖК экране цифрового отсчетного устройства, расположенного на рамке штангенциркуля. Также на рамке находятся кнопки включения/выключения штангенциркуля (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch). Питание штангенциркулей осуществляется от встроенного источника питания.
Штангенциркули выпускаются следующих модификаций:
- двусторонние с глубиномером (серии 601, 604, 604А, 605, 605 А);
- двусторонние без глубиномера (серии 602, 604, 604А, 605А);
- односторонние (серии 603, 604, 605 А).
Штангенциркули состоят из штанги, рамки, зажимающего элемента, губок с кромочными измерительными поверхностями для измерений внутренних размеров (серии 601, 604, 604А, 605, 605А), глубиномера (серии 601, 604, 604А, 605, 605А), губок с плоскими измерительными поверхностями для измерений наружных размеров (серии 601, 604, 604А, 605, 605А), губок с кромочными измерительными поверхностями для измерений наружных размеров (серии 602, 604, 604А, 605А) или без них (серии 603, 604, 605А), губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров соответственно (серии 602, 603, 604, 604А, 605А).
Штангенциркули серии 604 изготавливаются из инструментальной стали, серии 604А из нержавеющей стали.
Штангенциркули серий 605 и 605А отличаются между собой материалом, из которого изготовлены штангенциркули (инструментальная или нержавеющая сталь) и
материалом, из которого изготовлен корпус цифрового отсчетного устройства, расположенного на рамке штангенциркулей (пластмассовый или металлический).
Штангенциркули могут быть оснащены устройством тонкой установки рамки со стопорным винтом.
| ф | ||
Штангенциркули серий 605, 605А имеют в своем составе встроенное программное обеспечение, записанное на микрочипе.
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| DCMS | Data Collection and Proceeding Software | 1.00.83 |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для
программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «А» согласно МИ 3286-2010.
Основные метрологические и технические характеристики штангенциркулей указаны в таблице 1.
Таблица 1
| Серия штангенц иркулей | Диапазон измерений наружных размеров, мм | Диапазон измерений глубины, мм | Значение отсчета по нониусу, (цена деления круговой шкалы, шаг дискретности), мм | Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм |
| 601 | от 0 до 125 вкл. | от 0 до 125 вкл. | 0,02; 0,05 | - |
| от 0 до 150 вкл. | от 0 до 150 вкл. | 0,02; 0,05 | - | |
| 602 | от 0 до 200 вкл. | - | 0,02; 0,05 | 10 |
| от 0 до 300 вкл. | - | 0,02; 0,05 | 10 | |
| 603 | от 0 до 500 вкл. | - | 0,02; 0,05 | 10 |
| от 0 до 1000 вкл. | - | 0,02; 0,05 | 20 | |
| от 0 до 1500 вкл. | - | 0,02; 0,05 | 20 | |
| от 0 до 2000 вкл. | - | 0,02; 0,05 | 30 | |
| от 1000 до 2000 вкл. | - | 0,02; 0,05 | 30 | |
| от 0 до 3000 вкл. | - | 0,05 | 40 | |
| от 0 до 4000 вкл. | - | 0,05 | 40 | |
| 604 | от 0 до 100 вкл. | от 0 до 100 вкл. | 0,02 | - |
| от 0 до 150 вкл. | от 0 до 150 вкл. | 0,02 | - | |
| от 0 до 200 вкл. | - | 0,02 | 10 | |
| от 0 до 300 вкл. | - | 0,02 | 10 | |
| от 0 до 500 вкл. | - | 0,02 | 10 |
| Серия штангенц иркулей | Диапазон измерений наружных размеров, мм | Диапазон измерений глубины, мм | Значение отсчета по нониусу, (цена деления круговой шкалы, шаг дискретности), мм | Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм |
| 604А | от 0 до 150 вкл. | от 0 до 150 вкл. | 0,02 | - |
| от 0 до 200 вкл. | - | 0,02 | 10 | |
| от 0 до 300 вкл. | - | 0,02 | 10 | |
| 605 | от 0 до 150 вкл. | от 0 до 150 вкл. | 0,01 | - |
| 605А | от 0 до 150 вкл. | от 0 до 150 вкл. | 0,01 | - |
| от 0 до 200 вкл. | - | 0,01 | 10 | |
| от 0 до 300 вкл. | - | 0,01 | 10 | |
| от 0 до 500 вкл. | - | 0,01 | 10 | |
| от 0 до 1000 вкл. | - | 0,01 | 20 |
Пределы допускаемой абсолютной погрешности штангенциркулей при измерении наружных размеров указаны в таблице 2.
Таблица 2
| Предел измерений, мм | Пределы допускаемой абсолюп измерении наружных | ной погрешности при размеров, мм, | ||
| при значении отсчета по нониусу, мм | с ценой деления круговой шкалы, мм | с шагом дискретности цифрового отсчетного устройства, мм | ||
| 0,02 | 0,05 | 0,02 | 0,01 | |
| 100 | ± 0,03 | ± 0,05 | ± 0,03 | ± 0,03 |
| 150 | ± 0,03 | ± 0,05 | ± 0,03 | ± 0,03 |
| 200 | ± 0,03 | ± 0,05 | ± 0,03 | ± 0,03 |
| 300 | ± 0,04 | ± 0,06 | ± 0,04 | ± 0,04 |
| 500 | ± 0,05 | ± 0,07 | ± 0,05 | ± 0,05 |
| 1000 | ± 0,07 | ± 0,10 | - | ± 0,07 |
| 1500 | ± 0,11 | ± 0,16 | - | - |
| 2000 | ± 0,14 | ± 0,20 | - | - |
| 3000 | - | ± 0,31 | - | - |
| 4000 | - | ± 0,40 | - | - |
Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, указаны в таблице 3.
Таблица 3.
| Пределы допускаемой абсолютной погрешности при измерении глубины, мм | |||
| при значении отсчета по нониусу, мм | с ценой деления круговой шкалы, мм | с шагом дискретности цифрового отсчетного устройства, мм | |
| 0,02 | 0,05 | 0,02 | 0,01 |
| ± 0,03 | ± 0,05 | ± 0,03 | ± 0,03 |
Расстояние между кромочными измерительными поверхностями губок для внутренних измерений штангенциркулей серий 601, 604, 604А, 605, 605А, установленных на размер 10 мм, и отклонение их от параллельности не должны превышать значений, указанных в таблице 4.
Таблица 4.
| Расстояние между кромочными измерительными поверхностями губок, мм | Отклонение от параллельности, мм | ||||||
| при значении | с ценой | с шагом | при значении | с ценой | с шагом | ||
| отсчета по | деления | дискретности | отсчета по | деления | дискретности | ||
| нониусу, мм | круговой | цифрового | нониусу, мм | круговой | цифрового | ||
| шкалы, | отсчетного | шкалы, | отсчетного | ||||
| мм | устройства, | мм | устройства, | ||||
| мм | мм | ||||||
| 0,02 | 0,05 | 0,02 | 0,01 | 0,02 | 0,05 | 0,02 | 0,01 |
| 10+°,°2 | 10+0,04 | 10+°,°2 | 10+°,°2 | + 0,01 | + 0,02 | + 0,01 | + 0,01 |
Отклонение размера, сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, и их отклонение от параллельности указаны в таблице 5. Таблица 5.
| Отклонение размера, сдвинутых до соприкосновения губок, мм | Отклонение от параллельности, мм | ||||||
| при значении | с ценой | с шагом | при значении | с ценой | с шагом | ||
| отсчета по | деления | дискретности | отсчета по | деления | дискретности | ||
| нониусу, мм | круговой | цифрового | нониусу, мм | круговой | цифрового | ||
| шкалы, | отсчетного | шкалы, | отсчетного | ||||
| мм | устройства, | мм | устройства, | ||||
| мм | мм | ||||||
| 0,02 | 0,05 | 0,02 | 0,01 | 0,02 | 0,05 | 0,02 | 0,01 |
| ± 0,01 | ± 0,02 | ± 0,01 | ± 0,01 | 0,01 | 0,02 | 0,01 | 0,01 |
Шероховатость плоских измерительных поверхностей штангенциркулей для наружных измерений, мкм Ra<0,2;
Шероховатость цилиндрических измерительных поверхностей штангенциркулей для внутренних измерений, мкм Ra<0,4;
Диапазон рабочих температур, °С от +10 до +40;
Относительная влажность воздуха, не более 80%.
Знак утверждения типа наносится на наружную поверхность футляра штангенциркуля методом наклейки и в правом верхнем углу паспорта типографским методом.
| Наименование | Количество |
| штангенциркуль | 1 шт. |
| элемент питания (для штангенциркулей серий 605, 605А) | 1 шт. |
| футляр | 1 шт. |
| паспорт | 1 экз. |
| методика поверки | 1 экз. |
осуществляется в соответствии с документом по поверке МП 52414-13 «Штангенциркули серий 601, 602, 603, 604, 604А, 605, 605А. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в марте 2012 г. и включенным в комплект поставки штангенциркулей.
Основные средства поверки:
- меры длины концевые плоскопараллельные 5-го разряда по МИ 1604-87 или класса точности 3 по ГОСТ 9038-90.
Метод измерений приведен в разделе «Порядок работы» паспорта штангенциркулей.
Нормативные и технические документы, устанавливающие требования к штангенциркулям серий 601, 602, 603, 604, 604А, 605, 605А
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным.
