| Номер в госреестре | 14124-14 |
| Наименование СИ | Счетчики газа |
| Обозначение типа СИ | СГ |
| Изготовитель | Акционерное общество "Арзамасский приборостроительный завод имени П.И. Пландина "(АО "АПЗ"), Нижегородская обл., г. Арзамас |
| Год регистрации | 2014 |
| Срок свидетельства | 24.07.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа СГ Назначение средства измерений
Счетчики газа СГ (в дальнейшем - счетчики) предназначены для измерений объема плавно меняющегося потока осушенного и очищенного от механических примесей неагрессивного природного газа по ГОСТ 5542-87, попутного газа с парциальным давлением сероводорода не более 0,01 МПа и других неагрессивных газов (в том числе воздуха, азота) плотностью не менее 0,67 кг/м3, кроме кислорода.
Конструктивно счетчик состоит из двух основных узлов: проточной части, в которой находится турбинка, и счетной головки, в которой размещены механический редуктор и интегрирующее устройство. Счетная головка имеет возможность разворачиваться вокруг вертикальной оси для обеспечения удобства считывания показаний счетчика.
Принцип действия счетчиков основан на пропорциональности угловой скорости вращения турбинки, помещенной в поток газа.
Число оборотов турбинки посредством механического редуктора передается на интегрирующее отсчетное устройство, показывающее объемное количество газа, прошедшего через счетчик за время измерения.
В зависимости от конструкции счетчик имеет несколько исполнений:
- "МТ" - модернизированный счетный редуктор;
- "Р" - расширенный диапазон измерений.
Особенность конструкции счетчика с индексом "МТ" - наличие выходного разъема, сопротивление между контактами которого изменяется скачкообразно от ¥ до заданного значения и обратно за время прохождения через счетчик объема, равного единице младшего разряда счетного устройства (низкочастотный выход).
При монтаже счетчиков выполняют прямые участки 5 Ду до и 3 Ду после счетчика.
Для счетчика "Р" при слабых возмущениях 2Ду до и 1 Ду после счетчика. При наличии стабилизаторов потока газа (СПГ) прямые участки до СПГ и после счетчика не требуются.
В зависимости от максимального значения давления измеряемой среды счетчики выпускается в двух исполнениях:
- СГ 16 - для давления 1,6 МПа;
- СГ 75 - для давления 7,5 МПа.

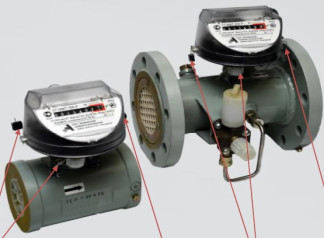

Внешний вид счетчиков и места пломбирования приведены на рисунке 1.
1- Пломба ОТК;
2- Пломба ЦСМ Рисунок 1
1. Диапазоны расходов и диаметры условного проходного сечения для различных исполнений счетчика газа приведены в таблице 1.
Таблица 1
| Обозначение | Расход, м3/ч | Ду, | |
| исполнения | наибольший Qmax | наименьший Qmin | мм |
| СГ16МТ - 65-Р | 65 | 6,5 | |
| СГ16МТ - 100 СГ16МТ - 100-Р | 100 | 10 | 50 |
| СГ16МТ - 100-Р-1 | 8 | ||
| СГ16МТ - 160 СГ75МТ - 160 | 160 | 16 | 80 |
| СГ16МТ - 160 - Р - 2 СГ75МТ - 160 - Р - 2 | 8 | ||
| СГ16МТ - 200 СГ75МТ - 200 | 200 | 10 | |
| СГ16МТ - 250 СГ75МТ - 250 | 250 | 12,5 | |
| СГ16МТ - 250 - Р - 2 | 12,5 | ||
| СГ16МТ - 250 - Р - 3 | 10 | ||
| Обозначение исполнения | Расход, м3/ч | Ду, мм | |
| наибольший Qmax | наименьший Qmin | ||
| СГ75МТ - 250 - Р - 2 | 250 | 12,5 | 80 |
| СГ75МТ - 250 - Р - 3 | 10 | ||
| СГ16МТ - 400, СГ75МТ - 400 | 400 | 20 | 100 |
| СГ16МТ - 400 - Р -2 | 20 | ||
| СГ16МТ - 400 - Р -3 | 16 | ||
| СГ75МТ - 400 - Р -2 | 20 | ||
| СГ75МТ - 400 - Р -3 | 16 | ||
| СГ16МТ - 650 СГ75МТ - 650 | 650 | 32,5 | 150 или 100 |
| СГ16МТ - 650 - Р -2 | 32,5 | ||
| СГ16МТ - 650 - Р -3 | 26 | ||
| СГ75МТ - 650 - Р -2 | 32,5 | ||
| СГ75МТ - 650 - Р -3 | 26 | ||
| СГ16МТ - 800, СГ75МТ - 800 | 800 | 40 | 150 |
| СГ16МТ - 800 - Р - 2 | 40 | ||
| СГ16МТ - 800 - Р - 3 | 26,6 | ||
| СГ75МТ - 800 - Р - 2 | 40 | ||
| СГ75МТ - 800 - Р - 3 | 26,6 | ||
| СГ16МТ - 1000, СГ75МТ - 1000 | 1000 | 50 | 150 |
| СГ16МТ - 1000 - Р -2 | 50 | ||
| СГ16МТ - 1000 - Р -3 | 32,5 | ||
| СГ75МТ - 1000 - Р -2 | 50 | ||
| СГ75МТ - 1000 - Р -3 | 32,5 | ||
| СГ16 МТ - 1600, СГ75 МТ - 1600 | 1600 | 80 | 200 |
| СГ16МТ - 1600 - Р -2 | 80 | ||
| СГ16МТ - 1600 - Р -3 | 50 | ||
| СГ75МТ - 1600 - Р -2 | 80 | ||
| СГ75МТ - 1600 - Р -3 | 50 | ||
| СГ16МТ - 2500, СГ75МТ - 2500 | 2500 | 125 | |
| СГ16МТ - 2500 - Р -2 | 2500 | 125 | 200 |
| СГ16МТ - 2500 - Р -3 | 80 | ||
| СГ75МТ - 2500 - Р - 2 | 125 | ||
| СГ75МТ - 2500 - Р -3 | 80 | ||
| СГ16МТ - 4000, СГ75МТ - 4000 | 4000 | 200 | |
| СГ16МТ - 4000 - Р - 2 | 200 | ||
| СГ16МТ - 4000 - Р - 3 | 130 | ||
| СГ75МТ - 4000 - Р - 2 | 200 | ||
| Обозначение | Расход, м1/ч | Ду, | |
| исполнения | наибольший | наименьший | мм |
| Qmax | Qmin | ||
| СГ75МТ - 4000 - Р - 3 | 4000 | 130 | |
Диапазон измерений 1:10 для Ду 50; и 1:20 для остальных Ду.
Счетчики газа с диапазоном измерения 1:12,5 (СГ16МТ-100-Р-1), 1:25 и 1:30 выпускаются по заказу.
Значение потери давления при наибольшем расходе: для СГ «МТ» не более 1600 Па (160 мм вод.ст.), для СГ "Р" - не более 1800 Па (180 мм вод.ст.).
Емкость счетного механизма 108 м3 Порог чувствительности не более:
- 0,033 Qmax для Ду 50;
- 0,02 Qmax для остальных Ду
Пределы допускаемой основной относительной погрешности счетчика: c диапазоном расходов 1:10:
± 1 % - в диапазоне раcходов от Qmax до 0,2 Qmax;
± 2 % - в диапазоне раcходов менее 0,2 Qmax до 0,1 Qmax. с диапазоном расходов 1:12,5:
± 1 % - в диапазоне раcходов от Qmax до 0,1 Qmax;
± 2 % - в диапазоне раcходов менее 0,1 Qmax до 0,08 Qmax. с диапазоном расходов 1:20:
± 1 % - в диапазоне раcходов от Qmax до 0,2 Qmax;
± 2 % - в диапазоне раcходов менее 0,2 Qmax до 0,05 Qmax. с диапазоном расходов 1:25:
± 1 % - в диапазоне раcходов от Qmax до 0,05 Qmax;
± 2 % - в диапазоне раcходов менее 0,05 Qmax до 0,04 Qmax. с диапазоном расходов 1:30:
± 1 % - в диапазоне раcходов от Qmax до 0,05 Qmax;
± 2 % - в диапазоне раcходов менее 0,05 Qmax до 0,03 Qmax.
Температура измеряемого газа от минус 20 до плюс 50 °С.
Рабочие условия эксплуатации от минус 40 до плюс 50 °С. Для счетчиков СГ "Р" -от минус 40 до плюс 70 °С.
Вид климатического исполнения УХЛ3 по ГОСТ 15150-69, но для эксплуатации
°
при температуре от минус 40 до плюс 50 С, для счетчика "Р" - от минус 40 до плюс 70 °С.
Счетчики могут устанавливаться во взрывоопасных зонах, в которых возможно образование взрывоопасных смесей паров и газов с воздухом категории НА и ПВ групп Т1, Т2, Т3, Т4 по ГОСТ 30852.5-2002.
Счетчик предназначен для непрерывного режима работы.
Средняя наработка на отказ не менее 100000 ч.
Средний срок службы до списания не менее 12 лет.
наносится типографским способом на титульных листах паспорта и руководства по эксплуатации, и фотохимическим способом на табличке счетчика.
| Наименование | Кол. | Примечание |
| 1 Счетчик газа СГ | 1 | По спецификации заказа |
| 2 Датчик импульсный низкочастотный ЛГФИ.301568.017 | 1 | |
| 3 Одиночный комплект ЗИП ЛГФИ.306593.001 | 1 | Кроме СГ16М-100, СГ16МТ-100, СГ16М-100-Р |
| 4 Комплекты монтажных частей: ЛГФИ.407221.020 Д1 (407221.001 Д1; 407221.010 Д1; 407221.026 Д1) | 1 | В соответствии с исполнением счетчика |
| 5 Стабилизатор потока газа СПГ ЛГФИ.302133.024 | 1 | В соответствии с исполнением |
| 6 Руководство по эксплуатации ЛГФИ.407221.001 РЭ (407221.026 РЭ; 407221.046 РЭ) | 1 | В соответствии с исполнением |
| 7 Паспорт ЛГФИ.407221.001 ПС (407221.002 ПС; 407221.026 ПС; 407221.043 ПС; 407221.046 ПС; 407221.049 ПС) | 1 | В соответствии с исполнением счетчика |
| 8 Методика поверки ЛГФИ.407221.001 МИ | 1 | Поставляется по заказу |
проводится в соответствии с методикой "ГСИ. Счетчики газа СГ. Методика поверки", ЛГФИ.407221.001МИ, утвержденной ФГУП "ВНИИМС" в июле 2014 г.
Основное поверочное оборудование - установка поверочная расходомерная для счетчиков газа УПСГ с погрешностью ± 0,35 % (Госреестр №14131-05).
изложены в руководстве по эксплуатации ЛГФИ.407221.001 РЭ.
Нормативные и технические документы, устанавливающие требования к счетчикам газа СГ:
| Зарегистрировано поверок | 15474 |
| Поверителей | 118 |
| Актуальность данных | 30.06.2025 |
