| Номер в госреестре | 64269-16 |
| Наименование СИ | Амперметры и вольтметры |
| Обозначение типа СИ | Э8030-М1 |
| Изготовитель | ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), Беларусь, г.Витебск |
| Год регистрации | 2016 |
| Срок свидетельства | 27.02.2025 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Амперметры и вольтметры Э8030-М1 (далее приборы) предназначены для измерений силы тока и напряжения в цепях переменного тока.
Основным конструктивным узлом приборов прямого действия, показывающих, аналоговых, малогабаритных щитовых электромагнитных систем является измерительный механизм, который состоит из подвижной части, обоймы, катушки и магнитного шунта для регулировки. Протекающий по катушке ток создает магнитное поле, в котором находится подвижная часть соединенная со стрелкой, угол поворота которой зависит от протекающего по катушке тока.

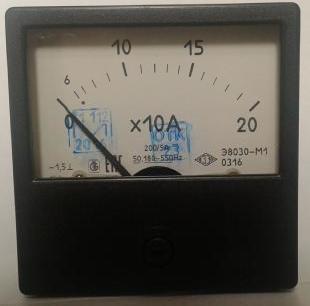

Измерительный механизм устанавливается в пластмассовом корпусе прибора, в основании которого имеются токоведущие стержни для подключения приборов в электрическую цепь. С наружной стороны корпуса вольтметра крепятся резисторы. Измерительный механизм закрывается крышкой, с наружной стороны которой расположен корректор для установки указателя на нулевую отметку шкалы. Общий вид приборов и схема клеймения приведены на рисунке 1 и 2.
Рисунок 2 - Схема клеймения амперметров и вольтметров Э8030-М1, знак поверки наносится в виде клейма на прибор
Пределы допускаемой приведенной погрешности к переменного тока, %
Верхний предел диапазона измерений:
- амперметров непосредственно включения от 100 мА до 50 А
- амперметров с трансформаторами тока, имеющим номинальный вторичный ток 5 А, А
Пределы допускаемой приведенной погрешности напряжения переменного тока, %
Верхний предел диапазона измерений:
- вольтметры непосредственного включения, В
- вольтметры с добавочным сопротивлением, В
- вольтметры с трансформаторами напряжения, кВ 1500/100
6000/100
10000/100 верхнему пределу измерений силы
±1,5
100 мА; 300 мА; 500 мА;
1; 2; 3; 5; 10; 20; 30; 50 А;
10; 20; 30; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500; 2000; 3000; 4000; 5000 к верхнему пределу измерений
±1,5
10, 30, 50, 100, 150, 500 600; 750
1,75 7,5 12
Потребляемая мощность, В-А
для амперметров 2,5
для вольтметров до 250 В 5
для вольтметров до 500, 600, 750 В 10
Габаритные размеры, мм 80 x 80 x 70
Масса, кг 0,25
Наработка на отказ, ч 5000
Средний срок службы, лет 10
Рабочая область применения:
- диапазон температуры окружающего воздуха от минус 50 до плюс 60 оС;
- относительная влажность воздуха при температуре 25 оС до 80 % ;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).
наносится на прибор методом нанесения наклейки и типографским способом на эксплуатационный документ.
Таблица 1
| Наименование и условное обозначение | Кол. | Примечание |
| Амперметр | 1 шт. | В зависимости от заказа |
| Вольтметр | 1 шт. | |
| Индивидуальное добавочное сопротивление | 1 шт. | Для вольтметров с диапазоном измерений 600, 750 В |
| Наименование и условное обозначение | Кол. | Примечание |
| Гайка М5.6Н.32.136 ГОСТ 5927-70 | 4 шт. | Для амперметров непосредственного включения с диапазоном измерений 10, 20, 30, 50 А. |
| Шайба 5.32.139 ГОСТ 11371-78 | 2 шт. | |
| Скоба | 2 шт. | |
| Винт В.М36gx16.48.016 ГОСТ 17473-80 | 2 шт. | |
| Паспорт (ПС) или этикетка (ЭТ) | 1 экз. | |
| Примечание - Измерительные трансформаторы тока и напряжения изготовителем приборов не поставляются. | ||
осуществляется по ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Основные средства поверки:
- амперметр класса точности 0,2 по ГОСТ 8711;
- вольтметр классов точности 0,1; 0,2; 0,5 по ГОСТ 8711;
- программируемый калибратор типа П320 с пределом допускаемой основной погрешности 0,005-0,01 %;
- измерительный комплекс типа К505 с приборами класса точности 0,5 по ГОСТ 8711;
- универсальная полуатоматическая поверочная установка УППУ-1М с пределом допускаемой основной погрешности 0,04-0,3 %
Знак поверки наносится в виде клейма на прибор.
приведены в п. 4.4.7.1 и п. 4.4.7.2 ГОСТ 8.497-83 «Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Нормативные и технические документы, устанавливающие требования к амперметрам и вольтметрам Э8030-М1
1 ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам.
2 ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" до 2-10 Гц
3 ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений
8 1 силы переменного электрического тока от 1-10" до 100 А в диапазоне частот от 1-10”
до 1-106 Гц
4 ГОСТ 8.497-83 ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки
