Амперметры и вольтметры предназначены для измерений напряжения и силы постоянного и переменного тока.
Амперметры и вольтметры предназначены для измерений напряжения и силы постоянного и переменного тока.
| Номер в госреестре | 82352-21 |
| Наименование СИ | Амперметры и вольтметры |
| Изготовитель | Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП"), Московская обл., г. Мытищи |
| Год регистрации | 2021 |
| Срок свидетельства | 23.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Амперметры и вольтметры предназначены для измерений напряжения и силы постоянного и переменного тока.
Принцип действия приборов основан на аналого-цифровом преобразовании мгновенных значений измеряемого сигнала в действующие значения с отображением их на дисплее.
В амперметрах измеряемый ток проходит через токовый шунт. Сигнал с шунта поступает через усилитель на вход аналого-цифрового преобразователя (АЦП), где преобразуется в цифровой код, с последующим расчетом действующего значения.
В вольтметрах измеряемое напряжение проходит через делитель напряжения. Сигнал с делителя поступает через усилитель на вход аналого-цифрового преобразователя (АЦП), где преобразуется в цифровой код, с последующим расчетом действующего значения.
Амперметры и вольтметры выполнены в литом корпусе из пластмассы, в котором расположены плата управления, плата индикатора, гнезда для подключения измерительных кабелей, разъемы питания и разъем интерфейса Ethernet. На передней панели корпуса расположены дисплей и кнопки управления.
К амперметрам данного типа относятся модификации: Д5014/6, Д5075, Д5096, Э523, Э535, АМ 05 1, АМ 02 1, АМ 01 1, Д5014/5, Д5076, Д5097, Э524, Э536, АМ 05 2, АМ 02 2, АМ 01 2, Д5014/4, Д5098, Э525, Э537, Д5014/3, Д5078, Д5099, АМ 05 3, АМ 02 3, АМ 01 3, Э526, Э538, Д5014/2, Д5079, Д5100, Э527, Э539, Д5080, Д5101, Д5014/1, Д5017, Д5090, которые отличаются между собой диапазонами измерений и классами точности.
К вольтметрам данного типа относятся модификации: Э515/1, Э531, Э543, Э515/2, Э532, Э544, Э515/3, Э533, Э545, Д5015/1, Д5015/2, Д5082, Д533, Д5102, Д5103, которые отличаются между собой диапазонами измерений и классами точности.
Заводской номер наносится на заднюю панель приборов с помощью наклейки в виде арабских цифр.
Нанесение знака поверки на приборы не предусмотрено.

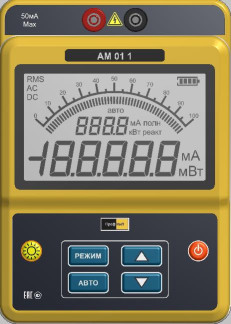

Общий вид средства измерений представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Управление настройками и параметрами режима работы амперметров и вольтметров, вывод информации на экран осуществляются посредством программного обеспечения, встроенного в защищенную память микроконтроллера.
Влияние программного обеспечения на точность показаний находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 2.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PE-3 |
|
Номер версии (идентификационный номер ПО) |
не ниже V 1.0 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного и переменного тока, А |
от 0,11п до 1п |
|
Значения пределов измерений 1п - Д5014/6, Д5075, Д5096, мА - Э523, Э535, мА - АМ 05 1, АМ 02 1, АМ 01 1, мА - Д5014/5, Д5076, Д5097, мА - Э524, Э536, мА - АМ 05 2, АМ 02 2, АМ 01 2, мА - Д5014/4, Д5098, мА - Э525, Э537, Д5014/3, Д5078, Д5099, А - АМ 05 3, АМ 02 3, АМ 01 3, А - Э526, Э538, Д5014/2, Д5079, Д5100, А - Э527, Э539, Д5080, Д5101, Д5014/1, А - Д5017, Д5090, А |
5; 10 5; 10; 20 5; 10; 20; 50 25; 50 50; 100; 200 50; 100; 200; 500 100; 200 0,5; 1 1; 2; 5; 10 2,5; 5 5; 10 0,1; 0,2; 0,5; 1; 2,5; 5; 10; 20 |
|
Пределы допускаемой основной приведенной погрешности измерений силы постоянного и переменного тока (к верхнему пределу измерений), % - Э523, Э535, АМ 05 1, Э524, Э536, Э525, Э537, АМ 05 2, Э526, Э538, Э527, Э539, АМ 05 3 - Д5014/6, Д5014/5, АМ 02 1, Д5014/4, Д5014/3, АМ 02 2, Д5014/2, Д5014/1, Д5075, Д5076, Д5078, Д5079, Д5080, АМ 02 3, Д5096, Д5017, Д5090 - Д5097, АМ 01 1, Д5098, Д5099, АМ 01 2, Д5100, Д5101, АМ 01 3 |
±0,5 ±0,2 ±0,1 |
|
Диапазон измерений напряжения постоянного и переменного тока, В |
от 0,1Ип до Ип |
|
Значения пределов измерений Ип, В: - Э515/1, Э531, Э543 - Э515/2, Э532, Э544, Д5015/1, Д5102 - Д533 - Д5015/2, Д5103, Д5082, - Э515/3, Э533, Э545 |
1,5; 3; 7,5; 15 7,5; 15; 30; 60 75; 150; 300 75; 150; 300; 600 75; 150; 300; 450; 600 |
|
Пределы допускаемой основной приведенной погрешности измерений напряжения постоянного и переменного тока (к верхнему пределу измерений), %: - Э515/1, Э531, Э543, Э515/2, Э532, Э544, Э515/3, Э533, Э545 - Д5015/1, Д5015/2, Д5082, Д533 - Д5102, Д5103 |
±0,5 ±0,2 ±0,1 |
|
Пределы допускаемой дополнительной погрешности приборов, вызванной отклонением частоты от нормальной области значений для любого значения частоты в рабочей области значений не превышает пределов основной приведенной погрешности измерений. |
|
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: |
|
|
- напряжение переменного тока, В |
от 210 до 230 |
|
- частота переменного тока, Г ц |
50 |
|
Нормальная область значений частоты, Гц |
от 45 до 65 |
|
Рабочая область значений частоты, Г ц |
от 40 до 1000 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
140x90x195 |
|
Масса, кг, не более |
0,7 |
|
Условия эксплуатации: |
|
|
- температура окружающей среды, °С |
от +18 до +28 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
наносится на лицевую панель прибора методом наклейки и (или) на титульный лист руководства по эксплуатации и паспорта методом печати.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Амперметр |
Д5014/6, Д5075, Д5096, Э523, Э535, АМ 05 1, АМ 02 1, АМ 01 1, Д5014/5, Д5076, Д5097, Э524, Э536, АМ 05 2, АМ 02 2, АМ 01 2, Д5014/4, Д5098, Э525, Э537, Д5014/3, Д5078, Д5099, АМ 05 3, АМ 02 3, АМ 01 3, Э526, Э538, Д5014/2, Д5079, Д5100, Э527, Э539, Д5080, Д5101, Д5014/1, Д5017, Д5090 |
1 шт. |
|
Вольтметр |
Э515/1, Э531, Э543, Э515/2, Э532, Э544, Э515/3, Э533, Э545, Д5015/1, Д5015/2, Д5082, Д533, Д5102, Д5103 |
1 шт. |
|
Шнур электропитания |
- |
1 шт. |
|
Комплект из 2-х измерительных щупов |
- |
1 компл. |
|
Паспорт |
ПФКП.411136.009 ПС (вольтметры) ПФКП.411133.009 ПС (амперметры) |
1 экз. |
|
Руководство по эксплуатации |
ПФКП.411136.009 РЭ (вольтметры) ПФКП.411133.009 РЭ (амперметры) |
1 экз. |
приведены в разделе 6 «Принцип действия и порядок работы» руководства по эксплуатации вольтметров ПФКП.411136.009 РЭ и руководства по эксплуатации амперметров ПФКП.411133.009 РЭ.
Приказ Росстандарта от 01 октября 2018 года N 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А
Приказ Росстандарта от 14 мая 2015 года N 575 Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц
Приказ Росстандарта от 30 декабря 2019 года N 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 29 мая 2018 года N 1053 Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2-109 Гц
ТУ ПФКП.41113.009 Амперметры и вольтметры. Технические условия
