| Номер в госреестре | 74022-19 |
| Наименование СИ | Амперметры и вольтметры аналоговые |
| Обозначение типа СИ | АМА и VMA |
| Изготовитель | Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения"), г. Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 15.02.2029 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Амперметры и вольтметры аналоговые АМА и УМА (далее - амперметры и вольтметры) предназначены для измерений силы и напряжения переменного тока в однофазных электрических цепях.
Приборы относятся к аналоговым показывающим электроизмерительным приборами непосредственного или трансформаторного включения.
Амперметры и вольтметры являются приборами электромагнитной системы в которой измерительным механизмом является катушка с подвижным сердечником из ферромагнитного материала. Принцип действия основан на взаимодействии магнитного поля измеряемого тока, проходящего через неподвижную катушку. Измеренные показания соответствуют среднеквадратическому значению.
Приборы имеют отсчётное устройство в виде неравномерной квадрантной шкалы (движение стрелки по ходу часов с углом отклонения 90°) с нулевой отметкой на краю диапазона и стрелочного указателя. Корректор нуля - механический.
Клеммы для подключения к измерительной цепи находятся на тыльной стороне корпуса приборов и выполнены в виде винтов М4 и М6.
Конструктивно приборы выполнены в диэлектрических пластиковых корпусах щитового крепления.
Рабочее положение приборов - вертикальное, горизонтальное или под углом.
Приборы могут применяться в закрытых помещениях, в электроустановках промышленных предприятий, в электрощитовом оборудование, жилых и общественных зданиях и сооружениях.
Амперметры и вольтметры АМА и УМА имеют несколько модификаций и отличаются своими техническими характеристиками.
Схема обозначения модификаций амперметров и вольтметров приведены на рисунке 1. Внешний вид амперметров и вольтметров представлен на рисунках 2 и 3. Схема пломбирования представлена на рисунке 4.
ХХ Х - ХХ 1
- Количество фаз
- Размер лицевой панели:
72 Х - 72 х 72 см 80 Х - 80 х 80 см 96 Х - 96 х 96 см
- Тип отображения величин:
А - аналоговый
Тип прибора:
АМ - амперметр УМ - вольтметр

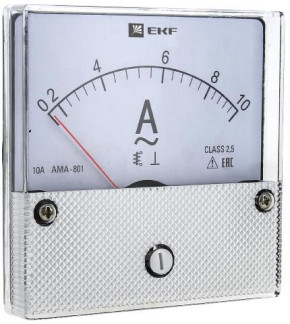

Рисунок 2 - Внешний вид амперметра и вольтметра модификации 801
Рисунок 3 - Внешний вид амперметра и вольтметра модификаций 721 и 961
Место нанесения знака поверки
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Классы точности амперметров и вольтметров - модификация 721 и 961 - модификация 801 | 1.5 2.5 |
| Номинальный диапазон частот, Гц | от 45 до 65 |
| Номинальное рабочее напряжение, В - амперметры - вольтметры | 400 500 |
| Диапазоны измерений силы переменного тока амперметров, А - непосредственного включения | от 0 до 10; от 0 до 50 |
| - трансформаторного включения с номинальным значением вторичной обмотки 5 А | от 0 до 100; от 0 до 200; от 0 до 300; от 0 до 400; от 0 до 600; от 0 до 1000; от 0 до 1500 |
| Диапазоны измерений напряжения переменного тока вольтметров, В | от 0 до 300; от 0 до 500 |
| Пределы допускаемой дополнительной приведенной погрешности к верхнему значению шкалы, вызванной изменением положения прибора от нормального положения в любом направлении на ±5°, % | ±0,75 |
| Остаточное отклонение указателя приборов от нулевой отметки шкалы, мм, не более | 1,5 |
| Время успокоения, с, не более | 6 |
| Допустимая длительная перегрузка (не более 2 ч) от конечного значения диапазона измерений, % | 120 |
| Сопротивление изоляции, МОм, не менее | 40 |
| Группа механического исполнения по ГОСТ 22261-94 | 5 |
| Средняя наработка на отказ, ч | 250000 |
| Средний срок службы не менее, лет | 20 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Температура окружающего воздуха при нормальных условиях применения, °С | от +21 до +25 |
| Рабочие условия применения: - температура окружающего воздуха, °С - температура условий хранения и транспортировки, °С - относительная влажность воздуха, % | от -25 до +40 от -40 до +60 до 95 |
| Габаритные размеры (длинахвысотахширина), мм - модификация 721 - модификация 801 - модификация 961 | 72,0x72,0x73,5 80,0x8,00x49,0 96,0x96,0x73,5 |
| Длина шкалы, мм | 45 |
| Наименование характеристики | Значение |
| Масса, мм | |
| - модификация 721 | 0,15 |
| - модификация 801 | 0,2 |
| - модификация 961 | 0,25 |
| Степень защиты по ГОСТ 14254-96 | |
| - для корпуса | IP50 или IP52 |
| - для клемм | IP20 |
наносится типографским способом на титульный лист паспорта и методом трафаретной печати со слоем защитного покрытия на табличку на корпусе амперметров и вольтметров.
Комплектность амперметров и вольтметров указана в таблице 3.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Амперметр / вольтметр аналоговый | АМА / "УЖА | 1 |
| Паспорт | - | 1 |
| Крепеж | - | 1 |
| Упаковочная коробка | - | 1 |
осуществляется по ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Основные средства поверки:
калибратор универсальный Fluke 9100 (регистрационный номер в Федеральном информационном фонде № 25985-09);
секундомер механический СОСпр-2б (регистрационный номер в Федеральном информационном фонде № 11519-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на мастичную пломбу, уложенную на винт, расположенной с задней стороны приборов давлением пломбира. Знак поверки в виде оттиска наносится в паспорт и/или в свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к амперметрам и вольтметрам аналоговым АМА и УМА
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
ГОСТ 30012.9-2002 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 9. Рекомендуемые методы испытаний ГОСТ 30012.1-2002 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей
ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам
| Зарегистрировано поверок | 87935 |
| Поверителей | 13 |
| Актуальность данных | 08.05.2024 |
