| Номер в госреестре | 62502-15 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | ELF-M |
| Изготовитель | ЗАО "Тепловодомер", г.Мытищи |
| Год регистрации | 2015 |
| Срок свидетельства | 07.08.2025 |
| МПИ (интервал между поверками) | 6 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики ELF-M (далее - теплосчетчики) предназначены для измерений тепловой энергии в закрытых системах водяного теплоснабжения.
Теплосчетчик конструктивно выполнен в виде единого теплосчетчика и состоит из изготовленных в общем корпусе крыльчатого счетчика воды и тепловычислителя с комплектом термопреобразователей сопротивления с НСХ Pt 500 по ГОСТ 6651. На передней панели корпуса теплосчетчика расположены показывающее устройство - 7 разрядный жидкокристаллический индикатор (ЖКИ) и кнопка управления.
Теплосчетчик имеет два исполнения, которые отличаются применяемыми уравнениями измерений тепловой энергии, в зависимости от трубопровода (подающий или обратный), на котором проводится измерение объема теплоносителя счетчиком воды.
Выпускается пять типоразмеров теплосчетчиков, различающихся диапазонами расхода воды и номинальными диаметрами счетчика воды.
Дополнительно теплосчетчик может комплектоваться интерфейсным модулем для дистанционного считывания информации и работы с дополнительными устройствами (водосчетчики, электросчетчики), оснащенными импульсными выходами.
Принцип работы теплосчетчика состоит в измерении объема воды счетчиком воды, установленным в подающем или обратном трубопроводах, температур теплоносителя термопреобразователями сопротивления в подающем и обратном трубопроводах и вычислении тепловой энергии в тепловычислителе по результатам измерений объема и температур теплоносителя.
Теплосчетчик обеспечивает измерение и индикацию на ЖКИ:
- количества тепловой энергии;
- объема воды;
- температуры воды в подающем и обратном трубопроводах;
- разности температур в подающем и обратном трубопроводах;
- расхода воды и тепловой мощности;
- текущего времени.
Теплосчетчик обеспечивает:
- индикацию кодов неисправностей;
- сохранение в архиве результатов измерений;
- сохранение в архиве кодов аварийных ситуаций;
- передачу результатов измерений тепловой энергии или объема воды по импульсному
выходу;
- индикацию объема (энергии), соответствующую количеству импульсов полученных по импульсным входам.
Защита от несанкционированного доступа обеспечивается с помощью защитного кожуха, который в опломбированном состоянии препятствует доступу к электронике теплосчетчика. Фотографии внешнего вида теплосчетчика и место нанесения пломбы приведены на рисунках
1 - 3.

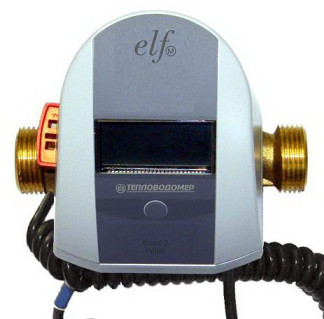

Фотографии общего вида теплосчетчика
В теплосчетчиках применяется встроенное программное обеспечение (ПО). ПО имеет разделение на метрологически значимую часть ПО и метрологически незначимую часть ПО нет.
Программное обеспечение теплосчетчиков предназначено для обработки измерительной информации при измерении объема и температуры воды, вычислений тепловой энергии,
индикации результатов измерений на показывающем устройстве, сохранения результатов измерений в архиве.
Идентификационные данные программного обеспечения теплосчетчиков
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | ПО ELF-M |
| Номер версии (идентификационный номер) ПО | 2.хх* |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные, если имеются | - |
Примечание - * х = 0 ... 9.
Защита ПО теплосчетчиков от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.
Основные технические характеристики приведены в таблицах 1 и 2. Таблица 1
| ELF-M- 0,6-15 | ELF-M- 1,0-15 | ELF-M- 1,5-15 | ELF-M- 1,5-20 | ELF-M- 2,5-20 | |
| Диаметр условного прохода, мм | 15 | 15 | 15 | 20 | 20 |
| Минимальный расход воды Gmin, м3/ч, в зависимости от способа установки теплосчетчика: - при горизонтальной установке | 0,006 | 0,01 | 0,015 | 0,015 | 0,025 |
| - при вертикальной установке | 0,012 | 0,02 | 0,03 | 0,03 | 0,05 |
| Номинальный расход Gnom, м3/ч | 0,6 | 1,0 | 1,5 | 1,5 | 2,5 |
| Максимальный расход Gmax, м3/ч | 1,2 | 2,0 | 3,0 | 3,0 | 5,0 |
Таблица 2
| Т еплоноситель | Сетевая вода по СНиП 41-02-2003 |
| Максимальное рабочее давление теплоносителя, МПа | 1,6 |
| Диапазон изменения температуры для счетчика, °С | от 5 до 95 |
| Диапазон измерения температуры теплоносителя, °С | от 1 до 105 |
| Диапазон измерения разности температур теплоносителя в подающем и обратном трубопроводах, °С | от 3 до 100 |
| Класс теплосчетчика по ГОСТ Р ЕН 1434-1-2011 (ГОСТ Р 51649-2014) | 2 |
| Пределы допускаемой относительной погрешности при измерении объема теплоносителя при расходе G, % | ±(2+0,02-Gmax/G), но не более ±5 % |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии в зависимости от разности температур At, % | ±(3 + 4-Atmin/At + 0,02-Gmax/G), где Atmin - минимальная разность температур |
| Пределы допускаемой абсолютной погрешности при измерении температуры t, °С | ± (0,3+0,005 t) |
| Пределы допускаемой относительной погрешности при измерении времени, % | ±0,05 |
| Количество импульсных входов | до 4 |
| Количество импульсных выходов | 1 |
| Интерфейсы | Модуль RF, M-bus |
| Жидкокристаллический дисплей | 7 разрядов |
| Электропитание | Литиевая батарея 3,6 В |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды, % | от плюс 5 до плюс 55 от 30 до 80 |
| Время работы батареи, лет | 10 |
| Габаритные размеры (ДхВхШ), мм, не более - для резьбового соединения G3/4 - для резьбового соединения G 1 | 110x96x75 130x100x75 |
| Масса, кг, не более | 0,75 |
| Средний срок службы не менее, лет | 12 |
наносится шильдик теплосчетчика методом лазерной печати и на руководство по эксплуатации типографским способом.
Комплектность теплосчетчиков ELF-M приведена в таблице 3.
Таблица 3
| Наименование | Кол-во | Примечание |
| Теплосчетчик | 1 | |
| Комплект монтажных частей | 1 | по заказу |
| Методика поверки | 1 | |
| Руководство по эксплуатации | 1 | |
| Паспорт | 1 | |
| Упаковка | 1 |
осуществляется в соответствии с документом МП 4218-020-15141855 «Теплосчетчики ELF-M. Методика поверки», утвержденным ФГУП «ВНИИМС» 26.08.2015 г.
Основные средства поверки:
- установка для поверки счетчиков и преобразователей объема воды У11В, диапазон расходов от 0,006 до 2,5 м /ч, относительная погрешность при измерении объема воды не более
0,5 %;
- термостаты переливные прецизионные ТПП-1, воспроизведение температур в диапазоне от 5 до 100 °С;
- термометры лабораторные электронные ЛТ-300, абсолютная погрешность не более
0,05 °С;
- секундомер СТЦ-1, абсолютная погрешность измерений времени не более 0,1 с.
приведены в руководстве по эксплуатации теплосчетчиков.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам ELF-M
1. ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования.
2. ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.
3. ТУ 4218-020-15141855-2014 Теплосчетчики ELF-M. Технические условия.
