| Номер в госреестре | 57809-14 |
| Наименование СИ | Сигнализаторы загазованности природным газом |
| Обозначение типа СИ | СЗ-1Е |
| Изготовитель | ООО "Центр Инновационных технологий-Плюс" (ЦИТ-Плюс), г. Саратов |
| Год регистрации | 2014 |
| Срок свидетельства | 24.04.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы загазованности природным газом СЗ-1Е (далее сигнализаторы) предназначены для непрерывного автоматического контроля содержания углеводородного газа (природного - по ГОСТ 5542-87, или метана) в воздухе.
Тип сигнализаторов: стационарный, непрерывного действия, одноканальный, с диффузионной подачей контролируемой среды, с двумя фиксированными порогами аварийной сигнализации.
Принцип действия сигнализаторов основан на преобразовании концентрации газа в напряжение. Полученная величина напряжения сравнивается с заданными при калибровке значениями, соответствующими пороговым уровням загазованности. Если измеренная концентрация газа равна или превышает какой-либо пороговый уровень, то формируются звуковые, световые и управляющие сигналы в соответствии с логикой работы сигнализаторов.
Сигнализаторы выпускаются в трех вариантах исполнения:
а) СЗ-1Е - с питанием от сети ~220 В, узлом управления клапаном, интерфейсом RS485 и возможностью формирования сигнала закрытия клапана при отключении электроэнергии;
б) СЗ-1ЕР - с питанием от сети ~220 В, узлом управления клапаном, радиоканалом и возможностью формирования сигнала закрытия клапана при отключении электроэнергии;
в) СЗ-1ЕВ - с питанием от внешнего источника постоянного тока номинальным напряжением 24В, без узла управления клапаном, с интерфейсом RS485.

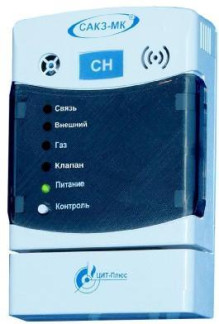

Внешний вид сигнализаторов представлен на рисунках 1, 2.
. | *
1 I
*
Рисунок 2 - Фотография мест для пломбирования сигнализатора загазованности природным газом СЗ-1Е.
Концентрации газа, вызывающие срабатывание сигнализаторов СЗ-1Е и пределы допускаемой основной абсолютной погрешности приведены в таблице 1.
Таблица 1
| Концентрация газа, вызывающая срабатывание сигнализатора, % НКПР | Пределы допускаемой основной абсолютной погрешности, % НКПР |
| 10 | ± 5 |
| 20 | ± 5 |
Основные технические характеристики сигнализаторов СЗ-1Е приведены в таблице 2. Таблица 2
| Наименование параметра или характеристики | Значение для СЗ- | ||
| -1ЕР | -1Е | -1ЕВ | |
| Время установления рабочего режима, с, не более | 30 | ||
| Время срабатывания сигнализации, с, не более | 15 | ||
| Средняя наработка на отказ, ч, не менее | 30000 | ||
| Полный срок службы, лет, не менее | 10 | ||
| Напряжение питания, В | +22 220 -33 | 24 +4,5 -13,5 | |
| Род тока | переменный, (50±1) Гц | постоянный | |
| Потребляемая мощность, В • А (Вт), не более | 3 | 3 | (2) |
| * Габаритные размеры , мм, не более | 130 х 85 х 35 | ||
| Масса, кг, не более: | 0,5 | ||
| Примечание - *Без учета длины антенны для СЗ-1ЕР | |||
Условия эксплуатации:
- температура окружающей среды
от минус 10 °С до плюс 50 °С;
от 20 % до 80 % при температуре 25 °С;
от 86 кПа до 106,7 кПа.
- относительная влажность воздуха
- атмосферное давление
Знак утверждения типа наносится типографским способом на этикетку, прикрепляемую на корпус сигнализатора, а также на эксплуатационную документацию, сопровождающую каждый сигнализатор.
ЯБКЮ.421453.115
- сигнализатор
- кабель питания (кроме СЗ-1ЕВ)
- крепежный комплект
- антенна (только для СЗ-1ЕР)
ЯБКЮ .685624.001-02 ЯБКЮ.421453.115 ПС ЯБКЮ.421453.115 РЭ ЯБКЮ.323150.001
- паспорт
- руководство по эксплуатации
- тара потребительская
осуществляется по документу ЯБКЮ.421453.115 РЭ (Приложение Е) "Сигнализаторы загазованности природным газом СЗ-1Е. Методика поверки", утвержденному ФБУ «Саратовский ЦСМ им. Б.А.Дубовикова» 15.05.2014 г.
Основные средства поверки:
ПГС № 1 - ПНГ-воздух марка А или Б по ТУ 6-21-5-82;
ПГС № 2 - метан-воздух ГСО 3904-87 (0,22±0,04) об. доля % по ТУ 6-16-2956-92;
ПГС № 3 - метан-воздух ГСО 3904-87 (0,66±0,04) об. доля % по ТУ 6-16-2956-92.
ПГС № 4 - метан-воздух ГСО 3905-87 (1,10±0,06) об. доля % по ТУ 6-16-2956-92.
изложены в Руководстве по эксплуатации сигнализаторов.
Нормативные и технические документы, устанавливающие требования к сигнализаторам загазованности природным газом СЗ-1Е
ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия.
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
ЯБКЮ.421453.115 ТУ Сигнализаторы загазованности природным газом СЗ-1Е. Технические условия.
при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
