Клещи токоизмерительные многофункциональные серии DТ (далее по тексту – кле- щи) предназначены для бесконтактного измерения силы постоянного и переменного тока, контактного измерения напряжения постоянного и переменного тока, электрического сопро- тивления, частоты, электрической ёмкости, полной, активной и реактивной мощности пере- менного тока, фазового угла, коэффициента мощности, а также для тестирования диодов и проверки целостности электрических цепей.
| Номер в госреестре | 55679-13 |
| Наименование СИ | Клещи токоизмерительные многофункциональные |
| Обозначение типа СИ | DT |
| Изготовитель | "Shenzhen Everbest Machinery Industry Co., Ltd.", Китай |
| Год регистрации | 2013 |
| Срок свидетельства | 19.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
| Руководство по эксплуатации | скачать |
Клещи токоизмерительные многофункциональные серии DТ (далее по тексту - клещи) предназначены для бесконтактного измерения силы постоянного и переменного тока, контактного измерения напряжения постоянного и переменного тока, электрического сопротивления, частоты, электрической ёмкости, полной, активной и реактивной мощности переменного тока, фазового угла, коэффициента мощности, а также для тестирования диодов и проверки целостности электрических цепей.
В клещах применяется бесконтактный метод измерения силы переменного и постоянного тока, основанный на преобразовании входных сигналов в цифровую форму быстродействующим аналого-цифровым преобразователем и последующем отображении результатов измерений на жидкокристаллическом дисплее.
Конструктивно клещи состоят из одного блока. На передней панели клещей расположен жидкокристаллический дисплей, функциональный переключатель и кнопки управления. Корпус клещей выполнен из ударопрочного пластика. В ручке клещей размещены: печатная плата с электронной схемой обработки сигнала, цифровой жидкокристаллический индикатор и батарея питания. Для удобства работы клещи снабжены функцией удержания показаний на дисплее, а также функцией включения/выключения подсветки дисплея. Конструкция клещей рассчитана на его эксплуатацию в промышленных и лабораторных условиях.

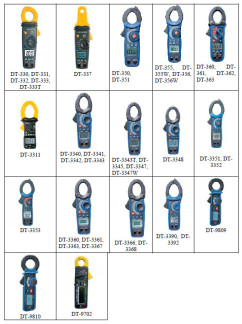

Клещи серии DT имеют 41 модификацию (модель): DT-330, DT-331, DT-332, DT-333, DT-333T, DT-337, DT-350, DT-351, DT-355, DT-355W, DT-356, DT-356W, DT-360, DT-361, DT-362, DT-363, DT-366, DT-3311, DT-3340, DT-3341, DT-3342, DT-3343, DT-3343T, DT-3345, DT-3347, DT-3347W, DT-3348, DT-3351, DT-3352, DT-3353, DT-3360, DT-3361, DT-3363, DT-3366, DT-3367, DT-3368, DT-3390, DT-3392, DT-9702, DT-9809, DT-9810.
Клещи выпускаются с использованием товарного знака СЕМ.
Модификации различаются между собой видами измеряемых величин, диапазонами и погрешностями измерений.
В зависимости от модификации клещи имеют следующие функции:
бесконтактное измерение:
- силы постоянного тока;
- силы переменного тока;
контактное измерение:
- напряжения постоянного тока;
- напряжения переменного тока;
- электрического сопротивления;
- частоты переменного тока;
- электрической ёмкости;
- мощности постоянного тока ( только DT-3348, DT-3352)
- активной мощности переменного тока(только DT-3353, DT-3352, DT-3348);
- реактивной мощности переменного тока (только DT-3353);
- полной мощности переменного тока (только DT-3353);
- коэффициента мощности (только DT-3353);
- фазового угла (только DT-3353).
Дополнительно в зависимости от модификации клещи имеют функции контроля температуры с термопарой типа К.
Клещи предназначены для работы с однофазной двухпроводной сетью (все модели), симметричной трехпроводной трехфазной сетью (только DT-3353) и трехфазной четырехпроводной сетью (только DT-3353).
В зависимости от модификации клещи имеют функции тестирования диодов и проверки целостности электрических цепей.
Таблица 1 - Режим измерения напряжения постоянного тока
|
Модификация |
Диапазон измерений, мВ, В |
Значение единицы младшего разряда (k), мВ, В |
Пределы допускаемой основной абсолютной погрешности, мВ, В |
|
200 мВ |
0,0001 В |
±(0,005 хИизм + 5k) мВ |
|
|
2 В |
0,001 В |
±(0,012хИизм + 3k) В |
|
|
DT-330 |
20 В |
0,01 В |
±(0,012хИизм + 3k) В |
|
200 В |
0,1 В |
±(0,012хИизм + 3k) В |
|
|
600 В |
0,1 В |
±(0,015 хИизм + 3k) В |
|
|
200 мВ |
0,0001 В |
±(0,008 хиизм + 5 k) мВ |
|
|
2 В |
0,001 В |
±(0,012хИизм + 3k) В |
|
|
DT-331 |
20 В |
0,01 В |
±(0,012хИизм + 3k) В |
|
200 В |
0,1 В |
±(0,012хИизм + 3k) В |
|
|
600 В |
0,1 В |
±(0,015 хиизм + 3k) В |
|
|
4 В |
0,001 В |
±(0,008хИизм + 3k) В |
|
|
DT-332 |
40 В |
0,01 В |
±(0,015 хИизм + 3k) В |
|
400 В |
0,1 В |
±(0,015 хИизм + 3k) В |
|
|
600В |
0,1 В |
±(0,02хИизм + 3k) В |
|
|
400 мВ |
0,1 мВ |
±(0,008 хИизм + 3 k) мВ |
|
|
4 В |
0,001 В |
±(0,015 хИизм + 3k) В |
|
|
DT-333 |
40 В |
0,01 В |
±(0,015 хИизм + 3k) В |
|
400 В |
0,1 В |
±(0,015 хИизм + 3k) В |
|
|
600 В |
0,1 В |
±(0,020хИизм + 3k) В |
|
|
400 мВ |
0,1 мВ |
±(0,008 хИизм + 3 k) мВ |
|
|
4 В |
0,001 В |
±(0,015 хИизм + 3k) В |
|
|
DT-333T |
40 В |
0,01 В |
±(0,015 хИизм + 3k) В |
|
400 В |
0,1 В |
±(0,015 хИизм + 3k) В |
|
|
600 В |
1 В |
±(0,020хИизм + 3k) В |
|
|
400 мВ |
0,1 мВ |
±(0,010хИизм + 15k) мВ |
|
|
4 В |
0,001 В |
±(0,010хИизм + 3k) В |
|
|
DT-337 |
40 В |
0,01 В |
±(0,015 хИизм + 3k) В |
|
400 В |
0,1 В |
±(0,015 хИизм + 3k) В |
|
|
600 В |
1 В |
±(0,020хИизм + 3k) В |
|
Модификация |
Диапазон измерений, мВ, В |
Значение единицы младшего разряда (k), мВ, В |
Пределы допускаемой основной абсолютной погрешности, мВ, В |
|
400 мВ |
0,1 мВ |
±(0,008 xU^m + 2k) мВ |
|
|
4 В |
0,001 В |
±(0,015 х^зм + 2k) В |
|
|
DT-350 |
40 В |
0,01 В |
±(0,015 xU^m + 2k) В |
|
400 В |
0,1 В |
±(0,015 xU^m + 2k) В |
|
|
600 В |
0,1 В |
±(0,020xUH3M + 2k) В |
|
|
400 мВ |
0,1 мВ |
±(0,008 xU^m + 2k) мВ |
|
|
4 В |
0,001 В |
±(0,015 xU^m + 2k) В |
|
|
DT-351 |
40 В |
0,01 В |
±(0,015 xU^m + 2k) В |
|
400 В |
0,1 В |
±(0,015 xU^m + 2k) В |
|
|
600 В |
0,1 В |
±(0,020xU^m + 2k) В |
|
|
600 мВ |
0,1 мВ |
±(0,008 xU^m + 2k) мВ |
|
|
DT-355 |
6 В |
0,001 В |
±(0,015 xU^m + 2k) В |
|
60 В |
0,01 В |
±(0,015 xU^m + 2k) В |
|
|
600 В |
0,1 В |
±(0,015 xU^m + 2k) В |
|
|
600 мВ |
0,1 мВ |
±(0,008 xU^m + 2k) мВ |
|
|
DT-355W |
6 В |
0,001 В |
±(0,005 xU^m + k) В |
|
60 В |
0,01 В |
±(0,005 xU^m + k) В |
|
|
600 В |
0,1 В |
±(0,005 xU^m + k) В |
|
|
600 мВ |
0,1 мВ |
±(0,008 xU^m + 2k) мВ |
|
|
DT-356 |
6 В |
0,001 В |
±(0,015 xU^m + 2k) В |
|
60 В |
0,01 В |
±(0,015 xU^m + 2k) В |
|
|
600 В |
0,1 В |
±(0,015 xU^m + 2k) В |
|
|
600 мВ |
0,1 мВ |
±(0,008 xU^m + 2k) мВ |
|
|
DT-356W |
6 В |
0,001 В |
±(0,015 xU^m + 2k) В |
|
60 В |
0,01 В |
±(0,015 xU^m + 2k) В |
|
|
600 В |
0,1 В |
±(0,015 xU^m + 2k) В |
|
|
200 мВ |
0,1 мВ |
±(0,008 xU^m + 2k) мВ |
|
|
2 В |
0,001 В |
±(0,015 xU^m + 2k) В |
|
|
DT-360 |
20 В |
0,01 В |
±(0,015 xU^m + 2k) В |
|
200 В |
0,1 В |
±(0,015 xU^m + 2k) В |
|
|
600 В |
0,1 В |
±(0,02xU^m + 2k) В |
|
|
400 мВ |
0,1 мВ |
±(0,008 xU^m + 2k) мВ |
|
|
4 В |
0,001 В |
±(0,015 xU^m + 2k) В |
|
|
DT-361 |
40 В |
0,01 В |
±(0,015 xU^m + 2k) В |
|
400 В |
0,1 В |
±(0,015 xU^m + 2k) В |
|
|
600 В |
0,1 В |
±(0,02xU^m + 2k) В |
|
|
400 мВ |
0,1 мВ |
±(0,008 xU^m + 2k) мВ |
|
|
4 В |
0,001 В |
±(0,015 xU^m + 2k) В |
|
|
DT-362 |
40 В |
0,01 В |
±(0,015 xU^m + 2k) В |
|
400 В |
0,1 В |
±(0,015 xU^m + 2k) В |
|
|
600 В |
0,1 В |
±(0,02xU^m + 2k) В |
|
|
400 мВ |
0,1 мВ |
±(0,008 xU^m + 2k) мВ |
|
|
4 В |
0,001 В |
±(0,015 xU^m + 2k) В |
|
|
DT-363 |
40 В |
0,01 В |
±(0,015 xU^m + 2k) В |
|
400 В |
0,1 В |
±(0,015 xU^m + 2k) В |
|
|
600 В |
0,1 В |
±(0,02xU^m + 2k) В |
|
Модификация |
Диапазон измерений, мВ, В |
Значение единицы младшего разряда (k), мВ, В |
Пределы допускаемой основной абсолютной погрешности, мВ, В |
|
4 В |
0,001 В |
±(0,005 хИизм + 3k) В |
|
|
DT-3311 |
40 В |
0,01 В |
±(0,005 хИизм + 3k) В |
|
400 В |
0,1 В |
±(0,005 хИизм + 3k) В |
|
|
1000 В |
1 В |
±(0,005 хИизм + 3k) В |
|
|
200 мВ |
0,1 мВ |
±(0,008 хИизм + 5 k) мВ |
|
|
2 В |
0,001 В |
±(0,012хИизм + 3k) В |
|
|
DT-3340 |
20 В |
0,01 В |
±(0,012хИизм + 3k) В |
|
200 В |
0,1 В |
±(0,012хИизм + 3k) В |
|
|
600 В |
1 В |
±(0,015 хИизм + 3k) В |
|
|
400 мВ |
0,1 мВ |
±(0,008 хИизм + 3 k) мВ |
|
|
4 В |
0,001 В |
±(0,015 хИизм + 3k) В |
|
|
DT-3341 |
40 В |
0,01 В |
±(0,015 хИизм + 3k) В |
|
400 В |
0,1 В |
±(0,015 хИизм + 3k) В |
|
|
1000 В |
1 В |
±(0,02хИизм + 3k) В |
|
|
200 мВ |
0,1 мВ |
±(0,008 хИизм + 3 k) мВ |
|
|
2 В |
0,001 В |
±(0,015 хИизм + 3k) В |
|
|
DT-3342 |
20 В |
0,01 В |
±(0,015 хИизм + 3k) В |
|
200 В |
0,1 В |
±(0,015 хИизм + 3k) В |
|
|
600 В |
1 В |
±(0,02хИизм + 3k) В |
|
|
400 мВ |
0,1 мВ |
±(0,008 хИизм + 3 k) мВ |
|
|
4 В |
0,001 В |
±(0,015 хИизм + 3k) В |
|
|
DT-3343 |
40 В |
0,01 В |
±(0,015 хИизм + 3k) В |
|
400 В |
0,1 В |
±(0,015 хИизм + 3k) В |
|
|
1000 В |
1 В |
±(0,02хИизм + 3k) В |
|
|
400 мВ |
0,1 мВ |
±(0,008 хИизм + 3 k) мВ |
|
|
4 В |
0,001 В |
±(0,015 хИизм + 3k) В |
|
|
DT-3343T |
40 В |
0,01 В |
±(0,015 хИизм + 3k) В |
|
400 В |
0,1 В |
±(0,015 хИизм + 3k) В |
|
|
1000 В |
1 В |
±(0,02хИизм + 3k) В |
|
|
400 мВ |
0,1 мВ |
±(0,008 хИизм + 2k) мВ |
|
|
4 В |
0,001 В |
±(0,015 хИизм + 2k) В |
|
|
DT-3345 |
40 В |
0,01 В |
±(0,015 хИизм + 2k) В |
|
400 В |
0,1 В |
±(0,015 хИизм + 2k) В |
|
|
600 В |
1 В |
±(0,02хИизм + 2k) В |
|
|
400 мВ |
0,1 мВ |
±(0,008 хИизм + 2k) мВ |
|
|
4 В |
0,001 В |
±(0,015 хИизм + 2k) В |
|
|
DT-3347 |
40 В |
0,01 В |
±(0,015 хИизм + 2k) В |
|
400 В |
0,1 В |
±(0,015 хИизм + 2k) В |
|
|
600 В |
1 В |
±(0,02хИизм + 2k) В |
|
|
400 мВ |
0,1 мВ |
±(0,008 хИизм + 2k) мВ |
|
|
4 В |
0,001 В |
±(0,015 хИизм + 2k) В |
|
|
DT-3347W |
40 В |
0,01 В |
±(0,015 хИизм + 2k) В |
|
400 В |
0,1 В |
±(0,015 хИизм + 2k) В |
|
|
600 В |
1 В |
±(0,02хИизм + 2k) В |
|
|
400 мВ |
0,1 мВ |
±(0,008 хИизм + 3 k) мВ |
|
|
4 В |
0,001 В |
±(0,015 хИизм + 3k) В |
|
|
DT-3348 |
40 В |
0,01 В |
±(0,015 хИизм + 3k) В |
|
400 В |
0,1 В |
±(0,015 хИизм + 3k) В |
|
|
600 В |
1 В |
±(0,02хИизм + 3k) В |
|
Модификация |
Диапазон измерений, мВ, В |
Значение единицы младшего разряда (k), мВ, В |
Пределы допускаемой основной абсолютной погрешности, мВ, В |
|
400 мВ |
0,01 мВ |
±(0,001 хиизм + 5 k) мВ |
|
|
4 В |
0,0001 В |
±(0,001 хИизм + 4k) В |
|
|
DT-3351 |
40 В |
0,001 В |
±(0,001 хиизм + 4k) В |
|
410 В |
0,01 В |
±(0,001 хиизм + 4k) В |
|
|
1000 В |
0,1 В |
±(0,005 х^зм + 4k) В |
|
|
400 мВ |
0,01 мВ |
±(0,001 хИизм + 9k) мВ |
|
|
4 В |
0,0001 В |
±(0,001 хИизм + 4k) В |
|
|
DT-3352 |
40 В |
0,001 В |
±(0,001 хИизм + 4k) В |
|
400 В |
0,01 В |
±(0,001 хИизм + 4k) В |
|
|
1000 В |
0,1 В |
±(0,005 хИизм + 4k) В |
|
|
600 мВ |
0,1 мВ |
±(0,008 хИизм + 3 k) мВ |
|
|
6 В |
0,001 В |
±(0,015 хИизм + 3k) В |
|
|
DT-3360 |
60 В |
0,01 В |
±(0,015 хИизм + 3k) В |
|
600 В |
0,1 В |
±(0,015 хИизм + 3k) В |
|
|
1000 В |
1 В |
±(0,02хИизм + 3k) В |
|
|
600 мВ |
0,1 мВ |
±(0,008 хИизм + 3 k) мВ |
|
|
6 В |
0,001 В |
±(0,015 хИизм + 3k) В |
|
|
DT-3361 |
60 В |
0,01 В |
±(0,015 хИизм + 3k) В |
|
600 В |
0,1 В |
±(0,015 хИизм + 3k) В |
|
|
1000 В |
1 В |
±(0,02хИизм + 3k) В |
|
|
600 мВ |
0,1 мВ |
±(0,008 хИизм + 3 k) мВ |
|
|
6 В |
0,001 В |
±(0,015 хИизм + 3k) В |
|
|
DT-3363 |
60 В |
0,01 В |
±(0,015 хИизм + 3k) В |
|
600 В |
0,1 В |
±(0,015 хИизм + 3k) В |
|
|
800 В |
1 В |
±(0,02хИизм + 3k) В |
|
|
660 мВ |
0,1 мВ |
±(0,008 хИизм + 3 k) мВ |
|
|
DT-3366 |
6,6 В |
0,001 В |
±(0,015 хИизм + 3k) В |
|
66 В |
0,01 В |
±(0,015 хИизм + 3k) В |
|
|
600 В |
0,1 В |
±(0,015 хИизм + 3k) В |
|
|
600 мВ |
0,1 мВ |
±(0,008 хИизм + 3 k) мВ |
|
|
DT-3367 |
60 В |
0,01 В |
±(0,015 хИизм + 3k) В |
|
600 В |
0,1 В |
±(0,015 хИизм + 3k) В |
|
|
800 В |
1 В |
±(0,02хИизм + 3k) В |
|
|
6,6 В |
0,001 В |
±(0,028 хИизм + 8k) мВ |
|
|
DT-3368 |
66 В |
0,01 В |
±(0,015 хИизм + 3k) В |
|
600 В |
0,1 В |
±(0,015 хИизм + 3k) В |
|
|
400 мВ |
0, 1 мВ |
±(0,008 хИизм + 2k) мВ |
|
|
4 В |
0,001 В |
±(0,015 хИизм + 2k) В |
|
|
DT-3390 |
40 В |
0,01 В |
±(0,015 хИизм + 2k) В |
|
400 В |
0,1 В |
±(0,015 хИизм + 2k) В |
|
|
1000 В |
1 В |
±(0,02хИизм + 4k) В |
|
|
400 мВ |
0,1 мВ |
±(0,008 хИизм + 2k) мВ |
|
|
4 В |
0,001 В |
±(0,015 хИизм + 2k) В |
|
|
DT-3392 |
40 В |
0,01 В |
±(0,015 хИизм + 2k) В |
|
400 В |
0,1 В |
±(0,015 хИизм + 2k) В |
|
|
600 В |
1 В |
±(0,02хИизм + 2k) В |
|
Модификация |
Диапазон измерений, мВ, В |
Значение единицы младшего разряда (k), мВ, В |
Пределы допускаемой основной абсолютной погрешности, мВ, В |
|
400 мВ |
0,1 мВ |
±(0,008 хИизм + 2k) мВ |
|
|
4 В |
0,001 В |
±(0,01хИизм + 2k) В |
|
|
DT-9702 |
40 В |
0,01 В |
±(0,01хИизм + 2k) В |
|
400 В |
0,1 В |
±(0,01хИизм + 2k) В |
|
|
600 В |
1 В |
±(0,015 хИизм + 2k) В |
Примечание - Пределы допускаемой дополнительной температурной погрешности при измерении харак
теристики составляют 1/2 основной погрешности на каждые 10 °С изменение температуры окружающей среды.
Таблица 2 - Режим измерения напряжения переменного тока
|
Модификация |
Диапазон измерений |
Диапазон частот, Гц |
Значение единицы младшего разряда (k), мВ, В |
Пределы допускаемой основной абсолютной погрешности, мВ, В |
|
200 мВ |
0,1 мВ |
±(0,008 хИизм + 5k) мВ |
||
|
2 В |
0,001 В |
±(0,015 хИизм + 3k) В |
||
|
DT-330 |
20 В |
50-400 |
0,01 В |
±(0,015 хИизм + 3k) В |
|
200 В |
0,1 В |
±(0,015 хИизм + 3k) В |
||
|
600 В |
0,1 В |
±(0,02хИизм + 4k) В |
||
|
200 мВ |
0,1 мВ |
±(0,015 хИизм + 30k) мВ |
||
|
2 В |
0,001 В |
±(0,015 хИизм + 3k) В |
||
|
DT-331 |
20 В |
50-400 |
0,01 В |
±(0,015 хИизм + 3k) В |
|
200 В |
0,1 В |
±(0,015 хИизм + 3k) В |
||
|
600 В |
0,1 В |
±(0,02хИизм + 4k) В |
||
|
400 мВ |
0,1 мВ |
±(0,01хИизм + 10k) В |
||
|
4 В |
0,001 В |
±(0,02хИизм + 5k) В |
||
|
DT-332 |
40 В |
50-400 |
0,01 В |
±(0,02хИизм + 5k) В |
|
400 В |
0,1 В |
±(0,02хИизм + 5k) В |
||
|
600 В |
0,1 В |
±(0,02хИизм + 5k) В |
||
|
400 мВ |
0,1 мВ |
±(0,01 хИизм + 10k) мВ |
||
|
4 В |
0,001 В |
±(0,02хИизм + 5k) В |
||
|
DT-333 |
40 В |
50-400 |
0,01 В |
±(0,02хИизм + 5k) В |
|
400 В |
0,1 В |
±(0,02хИизм + 5k) В |
||
|
600 В |
0,1 В |
±(0,02хИизм + 5k) В |
||
|
400 мВ |
0,1 мВ |
±(0,01 хИизм + 10k) мВ |
||
|
4 В |
0,001 В |
±(0,02хИизм + 5k) В |
||
|
DT-333T |
40 В |
50-60 |
0,01 В |
±(0,02хИизм + 5k) В |
|
400 В |
0,1 В |
±(0,02хИизм + 5k) В |
||
|
600 В |
0,1 В |
±(0,02хИизм + 5k) В |
||
|
400 мВ |
0,1 мВ |
±(0,010хИизм + 30k) мВ |
||
|
4 В |
0,001 В |
±(0,020хИизм + 5k) В |
||
|
DT-337 |
40 В |
50-60 |
0,01 В |
±(0,020хИизм + 5k) В |
|
400 В |
0,1 В |
±(0,020хИизм + 5k) В |
||
|
600 В |
0,1 В |
±(0,020хИизм + 5k) В |
||
|
4 В |
0,001 В |
±(0,018 хИизм + 8k) В |
||
|
DT-350 |
40 В |
50-400 |
0,01 В |
±(0,018хИизм + 8k) В |
|
400 В |
0,1 В |
±(0,018хИизм + 8k) В |
||
|
600 В |
0,1 В |
±(0,025 хИизм + 8k) В |
|
Модификация |
Диапазон измерений |
Диапазон частот, Гц |
Значение единицы младшего разряда (k), мВ, В |
Пределы допускаемой основной абсолютной погрешности, мВ, В |
|
4 В |
0,001 В |
±(0,015 xU^m + 5k) В |
||
|
DT-351 |
40 В |
50-400 |
0,01 В |
±(0,015 xU^m + 5k) В |
|
400 В |
0,1 В |
±(0,015 xU^m + 5k) В |
||
|
600 В |
0,1 В |
±(0,02 xU^m + 5k) В |
||
|
6 В |
0,001 В |
±(0,018 xU^m + 8k) В |
||
|
DT-355 |
60 В |
50-400 |
0,01 В |
±(0,018 xU^m + 8k) В |
|
600 В |
0,1 В |
±(0,018 xU^m + 8k) В |
||
|
6 В |
0,001 В |
±(0,018 xU^m + 8k) В |
||
|
DT-355W |
60 В |
50-400 |
0,01 В |
±(0,018 xU^m + 8k) В |
|
600 В |
0,1 В |
±(0,018 xU^m + 8k) В |
||
|
6 В |
0,001 В |
±(0,018 xU^m + 8k) В |
||
|
DT-356 |
60 В |
50-400 |
0,01 В |
±(0,018 xU^m + 8k) В |
|
600 В |
0,1 В |
±(0,018 xU^m + 8k) В |
||
|
6 В |
0,001 В |
±(0,018 xU^m + 8k) В |
||
|
DT-356W |
60 В |
50-400 |
0,01 В |
±(0,018 xU^m + 8k) В |
|
600 В |
0,1 В |
±(0,018 xU^m + 8k) В |
||
|
200 мВ |
0,1 мВ |
±(0,015 xU^m + 35k) мВ |
||
|
2 В |
0,001 В |
±(0,018 xU^m + 8k) В |
||
|
DT-360 |
20 В |
50-60 |
0,01 В |
±(0,018 xU^m + 8k) В |
|
200 В |
0,1 В |
±(0,018 xU^m + 8k) В |
||
|
600 В |
0,1 В |
±(0,025 xU^m + 8k) В |
||
|
4 В |
0,001 В |
±(0,018 xU^m + 8k) В |
||
|
DT-361 |
40 В |
50-400 |
0,01 В |
±(0,018xU^m + 8k) В |
|
400 В |
0,1 В |
±(0,018 xU^m + 8k) мВ |
||
|
600 В |
0,1 В |
±(0,025 xU^m + 8k) мВ |
||
|
400 мВ |
0,1 мВ |
±(0,015 xU^m + 30k) мВ |
||
|
4 В |
0,001 В |
±(0,015 xU^m + 5k) В |
||
|
DT-362 |
40 В |
50-400 |
0,01 В |
±(0,015 xU^m + 5k) В |
|
400 В |
0,1 В |
±(0,015 xU^m + 5k) В |
||
|
600 В |
0,1 В |
±(0,02xU^m + 5k) В |
||
|
400 мВ |
0,1 мВ |
±(0,01 xU^m + 10k) мВ |
||
|
4 В |
0,001 В |
±(0,01 xU^m + 10k) В |
||
|
DT-363 |
40 В |
50-60 |
0,01 В |
±(0,01 xU^m + 10k) В |
|
400 В |
0,1 В |
±(0,015 xU^m + 5k) В |
||
|
600 В |
0,1 В |
±(0,02 xU^m + 5k) В |
||
|
400 мВ |
0,1 мВ |
±(0,01 xU^m + 8k) мВ |
||
|
4 В |
0,001 В |
±(0,01 xU^m + 4k) В |
||
|
DT-3311 |
40 В |
50/400 |
0,01 В |
±(0,01 xU^m + 4k) В |
|
400 В |
0,1 В |
±(0,01 xU^m + 4k) В |
||
|
1000 В |
0,1 В |
±(0,01 xU^m + 4k) В |
||
|
200 мВ |
0,1 мВ |
±(0,015 xU^m + 30k) мВ |
||
|
2 В |
0,001 В |
±(0,015 xU^m + 3k) В |
||
|
DT-3340 |
20 В |
50/60 |
0,01 В |
±(0,015 xU^m + 3k) В |
|
200 В |
0,1 В |
±(0,015 xU^m + 3k) В |
||
|
600 В |
1 В |
±(0,020 xU^m + 4k) В |
||
|
4 В |
0,001 В |
±(0,018xU^m + 5k) В |
||
|
DT-3341 |
40 В |
50/60 |
0,01 В |
±(0,018xU^m + 5k) В |
|
400 В |
0,1 В |
±(0,018xU^m + 5k) В |
||
|
1000 В |
1 В |
±(0,025 xU^m + 5k) В |
|
Модификация |
Диапазон измерений |
Диапазон частот, Гц |
Значение единицы младшего разряда (k), мВ, В |
Пределы допускаемой основной абсолютной погрешности, мВ, В |
|
200 мВ |
0,1 мВ |
±(0,008 хИизм + 20k) мВ |
||
|
2 В |
0,001 В |
±(0,018хИизм + 5k) В |
||
|
DT-3342 |
20 В |
50/60 |
0,01 В |
±(0,018хИизм + 5k) В |
|
200 В |
0,1 В |
±(0,018хИизм + 5k) В |
||
|
600 В |
1 В |
±(0,025 хИизм + 5k) В |
||
|
400 мВ |
0,1 мВ |
±(0,008 хИизм + 20k) мВ |
||
|
4 В |
0,001 В |
±(0,018 хИизм + 5k) В |
||
|
DT-3343 |
40 В |
50/60 |
0,01 В |
±(0,018 хИизм + 5k) В |
|
400 В |
0,1 В |
±(0,018 хИизм + 5k) В |
||
|
1000 В |
1 В |
±(0,025 хИизм + 5k) В |
||
|
400 мВ |
0,1 мВ |
±(0,008 хИизм + 20k) мВ |
||
|
4 В |
0,001 В |
±(0,018хИизм + 5k) В |
||
|
DT-3343T |
40 В |
50/60 |
0,01 В |
±(0,018 хИизм + 5k) В |
|
400 В |
0,1 В |
±(0,018 хИизм + 5k) В |
||
|
600 В |
1 В |
±(0,025 хИизм + 5k) В |
||
|
400 мВ |
0,1 мВ |
±(0,01 хИизм + 10k) мВ |
||
|
4 В |
0,001 В |
±(0,015 хИизм + 8k) В |
||
|
DT-3345 |
40 В |
50/60 |
0,01 В |
±(0,015 хИизм + 8k) В |
|
400 В |
0,1 В |
±(0,015 хИизм + 8k) В |
||
|
600 В |
1 В |
±(0,020хИизм + 8k) В |
||
|
400 мВ |
0,1 мВ |
±(0,01 хИизм + 10k) мВ |
||
|
4 В |
0,001 В |
±(0,015 хИизм + 8k) В |
||
|
DT-3347 |
40 В |
50/60 |
0,01 В |
±(0,015 хИизм + 8k) В |
|
400 В |
0,1 В |
±(0,015 хИизм + 8k) В |
||
|
600 В |
1 В |
±(0,020хИизм + 8k) В |
||
|
400 мВ |
0,1 мВ |
±(0,01 хИизм + 10k) мВ |
||
|
4 В |
0,001 В |
±(0,015 хИизм + 8k) В |
||
|
DT-3347W |
40 В |
50/60 |
0,01 В |
±(0,015 хИизм + 8k) В |
|
400 В |
0,1 В |
±(0,015 хИизм + 8k) В |
||
|
600 В |
1 В |
±(0,020хИизм + 8k) В |
||
|
400 мВ |
0,1 мВ |
±(0,008 хИизм + 20k) мВ |
||
|
4 В |
0,001 В |
±(0,018хИизм + 5k) В |
||
|
DT-3348 |
40 В |
50/60 |
0,01 В |
±(0,018хИизм + 5k) В |
|
400 В |
0,1 В |
±(0,018хИизм + 5k) В |
||
|
600 В |
1 В |
±(0,025 хИизм + 5k) В |
||
|
400 мВ |
50/60 |
0,01 мВ |
±(0,008 хИизм + 40k) мВ |
|
|
4 В |
50-1000 |
0,0001 В |
±(0,01хИизм + 30k) В |
|
|
DT-3351 |
40 В |
50-1000 |
0,001 В |
±(0,01хИизм + 30k) В |
|
400 В |
50-1000 |
0,01 В |
±(0,01хИизм + 30k) В |
|
|
1000 В |
50-1000 |
0,1 В |
±(0,01хИизм + 30k) В |
|
|
400 мВ |
0,1 мВ |
±(0,008 хИизм + 9k) мВ |
||
|
4 В |
0,0001 В |
±(0,01хИизм + 30k) В |
||
|
DT-3352 |
40 В |
50/60 |
0,001 В |
±(0,01хИизм + 30k) В |
|
400 В |
0,1 В |
±(0,01хИизм + 30k) В |
||
|
1000 В |
1 В |
±(0,01хИизм + 30k) В |
||
|
DT-3353 |
1 В-750 В |
50/60 |
0,1 В |
±(0,012хИизм + 5k) В |
|
Модификация |
Диапазон измерений |
Диапазон частот, Гц |
Значение единицы младшего разряда (k), мВ, В |
Пределы допускаемой основной абсолютной погрешности, мВ, В |
|
6 В |
0,001 В |
±(0,015 хИизм + 5k) В |
||
|
DT-3360 |
60 В |
50/60 |
0,01 В |
±(0,02хИизм + 5k) В |
|
600 В |
0,1 В |
±(0,02хИизм + 5k) В |
||
|
750 В |
1 В |
±(0,02хИизм + 5k) В |
||
|
6 В |
0,001 В |
±(0,015 хИизм + 5k) В |
||
|
DT-3361 |
60 В |
50/60 |
0,01 В |
±(0,02хИизм + 5k) В |
|
600 В |
0,1 В |
±(0,02хИизм + 5k) В |
||
|
750 В |
1 В |
±(0,02хИизм + 5k) В |
||
|
600 мВ |
0,1 мВ |
±(0,008 хИизм + 20k) мВ |
||
|
6 В |
0,001 В |
±(0,018хИизм + 5k) В |
||
|
DT-3363 |
60 В |
50/60 |
0,01 В |
±(0,018хИизм + 5k) В |
|
600 В |
0,1 В |
±(0,018хИизм + 5k) В |
||
|
750 В |
1 В |
±(0,025 хИизм + 5k) В |
||
|
600 мВ |
0,1 мВ |
±(0,01 хИизм + 10k) мВ |
||
|
DT-3366 |
6 В |
50/60 Гц |
0,001 В |
±(0,018хИизм + 5k) В |
|
66 В |
0,01 В |
±(0,018хИизм + 5k) В |
||
|
600 В |
0,1 В |
±(0,018хИизм + 5k) В |
||
|
600 мВ |
0,1 мВ |
±(0,008 хИизм + 20k) мВ |
||
|
6 В |
0,001 В |
±(0,018хИизм + 5k) В |
||
|
DT-3367 |
60 В |
50/60 |
0,01 В |
±(0,018хИизм + 5k) В |
|
600 В |
0,1 В |
±(0,018хИизм + 5k) В |
||
|
750 В |
1 В |
±(0,025 хИизм + 5k) В |
||
|
6,6 В |
0,001 В |
±(0,018хИизм + 5k) В |
||
|
DT-3368 |
66 В |
50/60 |
0,01 В |
±(0,018хИизм + 5k) В |
|
600 В |
0,1 В |
±(0,018хИизм + 5k) В |
||
|
4 В |
0,001 В |
±(0,015 хИизм + 8k) В |
||
|
DT-3390 |
40 В |
50/60 |
0,01 В |
±(0,015 хИизм + 8k) В |
|
400 В |
0,1 В |
±(0,01хИизм + 8k) В |
||
|
1000 В |
1 В |
±(0,02хИизм + 4k) В |
||
|
400 мВ |
0,1 мВ |
±(0,01 хИизм + 10k) мВ |
||
|
4 В |
0,001 В |
±(0,015 хИизм + 5k) В |
||
|
DT-3392 |
40 В |
50/60 |
0,01 В |
±(0,015 хИизм + 5k) В |
|
400 В |
0,1 В |
±(0,015 хИизм + 5k) В |
||
|
600 В |
1 В |
±(0,02хИизм + 8k) В |
||
|
4 В |
1 мВ |
±(0,015 хИизм + 3k) В |
||
|
DT-9702 |
40 В |
50/60 |
10 мВ |
±(0,015 хИизм + 3k) В |
|
400 В |
100 мВ |
±(0,015 хИизм + 3k) В |
||
|
600 В |
1 В |
±(0,02хИизм + 4k) В |
||
|
DT-9809 |
400 В |
50/60 |
0 1 В |
±(0,015 хИизм + 2k) В |
|
40 -1000 |
±(0,02хИизм + 4k) В |
Примечание - Пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют 1/2 основной погрешности на каждые 10 °С изменение температуры окружающей среды.
Таблица 3 - Режим измерения силы постоянного тока
|
Модификация |
Диапазон измерений, мА, А |
Значение единицы младшего разряда (k), мА, А |
Пределы допускаемой основной абсолютной погрешности, мА, А |
|
DT-332 |
40 А: 0-20 А 20-40 А |
0,01 А 0,1 А |
±(0,025 х1изм + 6k) А ±(0,03х1изм + 6k) А |
|
400 А: 0-300 А 300-400 А |
0,01 А 0,1 А |
±(0,025 х1изм + 6k) А ±(0,035 х1изм + 6k) А |
|
|
40 А: 0-20 А |
0,01 А |
±(0,025 х1изм + 6k) А |
|
|
20-40 А |
0,1 А |
±(0,03х1изм + 6k) А |
|
|
DT-333 |
400 А: 0-300 А |
0,01 А |
±(0,025 х1изм + 6k) А |
|
300-400 А |
0,1 А |
±(0,035 х1изм + 6k) А |
|
|
40 А: 0-20 А |
0,01 А |
±(0,025 х1изм + 6k) А |
|
|
20-40 А |
0,1 А |
±(0,03х1изм + 6k) А |
|
|
DT-333T |
400 А: 0-60 А |
0,01 А |
±(0,025 х1изм + 6k) А |
|
60-400 А |
0,1 А |
±(0,035 х1изм + 6k) А |
|
|
DT-337 |
4 А |
1 мА |
±(0,028х1изм + 10k) А |
|
80 А |
100 мА |
±(0,030х1изм + 8k) А |
|
|
DT-351 |
40 А |
0,01 А |
±(0,025 х1изм + 5k) А |
|
400 А |
0,1 А |
±(0,028х1изм + 5k) А |
|
|
DT-356 |
600 А |
0,1 А |
±(0,028х1изм + 5k) А |
|
1000 А |
1 А |
±(0,03х1изм + 5k) А |
|
|
DT-356W |
600 А |
0,1 А |
±(0,028х1изм + 5k) А |
|
1000 А |
1 А |
±(0,03х1изм + 5k) А |
|
|
DT-362 |
40 А |
0,01 А |
±(0,025 х1изм + 5k) А |
|
400 А |
0,1 А |
±(0,028х1изм + 5k) А |
|
|
DT-363 |
40 А |
0,01 А |
±(0,025 х1изм + 5k) А |
|
400 А |
0,1 А |
±(0,028х1изм + 5k) А |
|
|
40 А |
0,01 А |
±(0,028х1изм + 10k) А |
|
|
DT-3343 |
400 А |
0,1 А |
±(0,028х1изм + 5k) А |
|
1000 А |
1 А |
±(0,03х1изм + 5k) А |
|
|
40 А |
0,01 А |
±(0,028х1изм + 10k) А |
|
|
DT-3343T |
400 А |
0,1 А |
±(0,028х1изм + 5k) А |
|
1000 А |
1 А |
±(0,03х1изм + 5k) А |
|
|
40 А |
0,01 А |
±(0,028х1изм + 10k) А |
|
|
DT-3347 |
400 А |
0,1 А |
±(0,028х1изм + 8k) А |
|
1000 А |
1 А |
±(0,03х1изм + 8k) А |
|
|
40 А |
0,01 А |
±(0,028х1изм + 10k) А |
|
|
DT-3347W |
400 А |
0,1 А |
±(0,028х1изм + 8k) А |
|
1000 А |
1 А |
±(0,03х1изм + 8k) А |
|
|
DT-3348 |
1000 А |
1 А |
±(0,018х1изм + 5k) А |
|
DT-3351 |
400 А |
0,01 А |
±(0,02х1изм + 30k) А |
|
1500 А |
0,1 А |
±(0,025 х1изм + 30k) А |
|
DT-3352 |
400 А 1500 А |
0,01 А 0,1 А |
±(0,02х1изм + 30k) А ±(0,025 х1изм + 30k) А |
|
60 А |
0,01 А |
±(0,028х1изм + 10k) А |
|
|
DT-3363 |
600 А |
0,1 А |
±(0,028х1изм + 8k) А |
|
1000 А |
1 А |
±(0,03х1изм + 5k) А |
|
|
60 А |
0,01 А |
±(0,028х1изм + 10k) А |
|
|
DT-3367 |
600 А |
0,1 А |
±(0,028х1изм + 8k) А |
|
1000 А |
1 А |
±(0,03х1изм + 5k) А |
|
|
DT-3368 |
660 А |
0,1 А |
±(0,025 х1изм + 5k) А |
|
1000 А |
1 А |
±(0,028х1изм + 8k) А |
|
|
40 А |
0,01 А |
±(0,028х1изм + 10k) А |
|
|
DT-3392 |
400 А |
0,1 А |
±(0,028х1изм + 8k) А |
|
1000 А |
1 А |
±(0,03х1изм + 8k) А |
|
|
20 А |
10 мА |
±(0,03х1изм + 6k) А |
|
|
DT-9702 |
40 А |
10 мА |
±(0,05х1изм + 6k) А |
|
200 А |
100 мА |
±(0,035 х1изм + 3k) А |
Примечание - Пределы допускаемой дополнительной температурной погрешности при измерении харак
теристики составляют 1/2 основной погрешности на каждые 10 °С изменение температуры окружающей среды.
Таблица 4 - Режим измерения силы переменного тока
|
Модификация |
Диапазон измерений, мА, А |
Значение единицы младшего разряда (k), мА, А |
Диапазон частот, Гц |
Пределы допускаемой основной абсолютной погрешности, мА, А |
|
DT-330 |
2 А 20 А 200 А 400 А |
0,1 мА 10 мА 100 мА 1 А |
50/60 |
±(0,025 х1изм + 6k) мА ±(0,025 х1изм + 4k) А ±(0,025 х1изм + 4k) А ±(0,030 х1изм + 4k) А |
|
DT-331 |
2 А 20 А 200 А 400 А |
0,1 мА 10 мА 100 мА 1 А |
50/60 |
±(0,025 х1изм + 10k) мА ±(0,025 х1изм + 4k) А ±(0,025 х1изм + 4k) А ±(0,030 х1изм + 4k) А |
|
DT-332 |
40 А: 20 А 20-40 А 400 А: 300 А 300-400 А |
0,01 А 0,1 А 0,01 А 0,1 А |
50/60 |
±(0,03х1изм + 10k) А ±(0,05х1изм + 10k) А ±(0,03х1изм + 10k) А ±(0,05х1изм + 10k) А |
|
DT-333 |
40 А: 0-20 А 20-40 А 400 А: 0-300 А 300-400 А |
0,01 А 0,1 А 0,01 А 0,1 А |
50/60 |
±(0,03х1изм + 10k) А ±(0,05х1изм + 10k) А ±(0,03х1изм + 10k) А ±(0,05х1изм + 10k) А |
|
DT-333T |
40 А: 0-20 А 20-40 А 400 А: 0-60 А 60-400 А |
0,01 А 0,1 А 0,01 А 0,1 А |
50/60 |
±(0,03х1изм + 10k) А ±(0,05х1изм + 10k) А ±(0,1 х1изм + 10k) А ±(0,05х1изм + 10k) А |
|
DT-337 |
4 А 80 А |
0,001 А 0,1 А |
50/60 |
±(0,030х1изм + 10k) А ±(0,030 х1изм + 8k) А |
|
DT-350 |
40 А 400 А |
0,01 А 0,1 А |
50/60 |
±(0,025 х1изм + 8k) А ±(0,028 х1изм + 5k) А |
|
DT-351 |
40 А 400 А |
0,01 А 0,1 А |
50/60 |
±(0,025 х1изм + 8k) А ±(0,028 х1изм + 5k) А |
|
DT-355 |
600 А 1000 А |
0,1 А 1 А |
50/60 60-400 |
±(0,028 х1изм + 8k) А ±(0,030 х1изм + 8k) А ±(0,050х1изм + 10k) А ±(0,050х1изм + 10k) А |
|
DT-355W |
600 А 1000 А |
0,1 А 1 А |
50/60 60-400 |
±(0,028 х1изм + 8k) А ±(0,030 х1изм + 8k) А ±(0,050х1изм + 10k) А ±(0,050х1изм + 10k) А |
|
DT-356 |
600 А 1000 А |
0,1 А 1 А |
50/60 60-400 |
±(0,028 х1изм + 8k) А ±(0,030 х1изм + 8k) А ±(0,050х1изм + 10k) А ±(0,050х1изм + 10k) А |
|
DT-356W |
600 А 1000 А |
0,1 А 1 А |
50/60 60-400 |
±(0,028 х1изм + 8k) А ±(0,030 х1изм + 8k) А ±(0,050х1изм + 10k) А ±(0,050х1изм + 10k) А |
|
DT-360 |
2 А 20 А 200 А 400 А |
0,001 А 0,01 А 0,1 А 0,1 А |
50/60 |
±(0,025 х1изм + 10k) А ±(0,025 х1изм + 4k) А ±(0,025 х1изм + 4k) А ±(0,03х1изм + 4k) А |
|
DT-361 |
4 А 40 А 400 А |
0,001 А 0,01 А 0,1 А |
50/60 |
±(0,025 х1изм + 12k) А ±(0,025 х1изм + 8k) А ±(0,028 х1изм + 8k) А |
|
DT-362 |
40 А 400 А |
0,01 А 0,1 А |
50/60 |
±(0,025 х1изм + 8k) А ±(0,028 х1изм + 5k) А |
|
DT-363 |
40 А 400 А |
0,01 А 0,1 А |
50/60 |
±(0,025 х1изм + 8k) А ±(0,028 х1изм + 5k) А |
|
DT-3311 |
40 А 400 А 1000 А |
0,01 А 0,1 А 1 А |
50/60 |
±(0,025 х1изм + 10k) А ±(0,025 х1изм + 5k) А ±(0,03х1изм + 4k) А |
|
DT-3340 |
20 А 200 А 1000 А |
0,01 А 0,1 А 1 А |
50/60 |
±(0,025х1изм + 10k) А ±(0,025х1изм + 10k) А ±(0,03х1изм + 8k) А |
|
DT-3341 |
40 А 400 А 1000 А |
0,01 А 0,1 А 1 А |
50/60 |
±(0,025х1изм + 10k) А ±(0,025 х1изм + 5k) А ±(0,03х1изм + 4k) А |
|
DT-3342 |
20 А 200 А 1000 А |
0,01 А 0,1 А 1 А |
50/60 |
±(0,025 х1изм + 10k) А ±(0,025 х1изм + 5k) А ±(0,03х1изм + 4k) А |
|
DT-3343 |
40 А 400 А 1000 А |
0,01 А 0,1 А 1 А |
50/60 |
±(0,025х1изм + 10k) А ±(0,025х1изм + 10k) А ±(0,03х1изм + 8k) А |
|
DT-3343T |
40 А 400 А 1000 А |
0,01 А 0,1 А 1 А |
50/60 |
±(0,03х1изм + 10k) А ±(0,03х1изм + 5 k) А ±(0,03х1изм + 5 k) А |
|
DT-3345 |
40 А 400 А 1000 А |
0,01 А 0,1 А 1 А |
50/60 |
±(0,028х1изм + 10k) А ±(0,028 х1изм + 8k) А ±(0,03х1изм + 8k) А |
|
DT-3347 |
40 А 400 А 1000 А |
0,01 А 0,1 А 1 А |
50/60 |
±(0,028х1изм + 10k) А ±(0,028 х1изм + 8k) А ±(0,03х1изм + 8k) А |
|
DT-3347W |
40 А 400 А 1000 А |
0,01 А 0,1 А 1 А |
50/60 |
±(0,028х1изм + 10k) А ±(0,028 х1изм + 8k) А ±(0,03х1изм + 8k) А |
|
DT-3348 |
1000 А |
1 А |
50/60 |
±(0,02 х 1изм + 5k) А |
|
DT-3351 |
400 А 1500 А |
0,01 А 0,1 А |
50/60 |
±(0,028х1изм + 30k) А ±(0,028х1изм + 30k) А |
|
DT-3352 |
400 А 1500 А |
0,01 А 0,1 А |
50/60 |
±(0,025 х1изм + 30k) А ±(0,028х1изм + 30k) А |
|
DT-3353 |
40 А-1000 А |
0,1 А |
50/60 |
±(0,02 х 1изм + 5k) А |
|
DT-3360 |
60 А 600 А 1000 А |
0,01 А 0,1 А 1 А |
50/60 |
±(0,025х1изм + 10k) А ±(0,02х1изм + 5 k) А ±(0,02х1изм + 5 k) А |
|
DT-3361 |
60 А 600 А 1000 А |
0,01 А 0,1 А 1 А |
50/60 |
±(0,025х1изм + 10k) А ±(0,02х1изм + 5 k) А ±(0,02х1изм + 5 k) А |
|
DT-3363 |
60 А 600 А 1000 А |
0,01 А 0,1 А 1 А |
50/60 |
±(0,03х1изм + 10k) А ±(0,03х1изм + 8k) А ±(0,03х1изм + 5 k) А |
|
DT-3366 |
660 А 1000 А |
0,1 А 1 А |
50/60 |
±(0,028х1изм + 10k) А ±(0,03х1изм + 10k) А |
|
DT-3367 |
60 А 600 А 1000 А |
0,01 А 0,1 А 1 А |
50/60 |
±(0,03х1изм + 10k) А ±(0,03х1изм + 8k) А ±(0,03х1изм + 5 k) А |
|
DT-3368 |
660 А 1000 А |
0,1 А 1 А |
50/60 |
±(0,025 х1изм + 8k) А ±(0,028 х1изм + 8k) А |
|
DT-3390 |
40 А 400 А 1000 А |
0,01 А 0,1 А 1 А |
50/60 |
±(0,022х1изм + 12k) А ±(0,025 х1изм + 5k) А ±(0,025 х1изм + 5k) А |
|
DT-3392 |
40 А 400 А 1000 А |
0,01 А 0,1 А 1 А |
50/60 |
±(0,028х1изм + 10k) А ±(0,028 х1изм + 8k) А ±(0,03х1изм + 8k) А |
|
20 А 40 А 200 А |
10 мА 10 мА 100 мА |
50-60 |
±(0,03х1изм + 4k) А ±(0,05х1изм + 4k) А ±(0,035 х1изм + 4k) А |
|
|
DT-9702 |
20 А 40 А 200 А |
10 мА 10 мА 100 мА |
60-100 |
±(0,03х1изм + 7k) А ±(0,05х1изм + 7k) А ±(0,035 х1изм + 7k) А |
|
20 А 40 А 200 А |
10 мА 10 мА 100 мА |
100-400 |
±(0,03х1изм + 10k) А ±(0,05х1изм + 10k) А ±(0,035 х1изм + 10k) А |
|
|
20 А 40 А 200 А |
10 мА 10 мА 100 мА |
400-1000 |
±(0,03х1изм + 30k) А ±(0,05х1изм + 30k) А ±(0,035 х1изм + 30k) А |
|
|
40 мА 400 мА 4 А 40 А 80 А 80-100 А |
10 мкА 100 мкА 1 мА 10 мА 100 мА 100 мА |
50/60 |
±(0,01 х1изм + 3 k) мА ±(0,01 х1изм + 3 k) мА ±(0,02х1изм + 10k) мА ±(0,02х1изм + 10k) мА ±(0,025 х1изм + 10k) мА ±(0,05х1изм + 10k) мА |
|
|
DT-9809 |
40 мА 400 мА 4 А 40 А 80 А 80-100 А |
10 мкА 100 мкА 1 мА 10 мА 100 мА 100 мА |
40 -1000 |
±(0,015 х1изм + 5k) мА ±(0,015 х1изм + 5k) мА ±(0,025 х1изм + 15k) мА ±(0,025 х1изм + 15k) мА ±(0,03х1изм + 15k) мА ±(0,05х1изм + 15k) мА |
|
DT-9810 |
200 мА 2 А 200 А |
100 мкА 1 мА 100 мА |
60 |
±(0,05 х 1изм + 8k) мА ±(0,05 х 1изм + 10k) А ±(0,025 х 1изм + 10k) А |
Примечание - Пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют 1/2 основной погрешности на каждые 10 °С изменение температуры окружающей среды.
|
Таблица 5 - |
Режим измерения электрического сопротивления |
||
|
Диапазон измере- |
Значение единицы |
Пределы допускаемой основ- |
|
|
Модификация |
ний, Ом, кОм, |
младшего разряда |
ной абсолютной погрешности, |
|
МОм |
(k), Ом, кОм, МОм |
Ом, кОм, МОм |
|
|
200 Ом |
0,1 Ом |
±(0,010хЯизм + 4 k) Ом |
|
|
2 кОм |
0,001 кОм |
±(0,015 хЯизм + 2 k) кОм |
|
|
DT-330 |
20 кОм |
0,01 кОм |
±(0,015 хЯизм + 2 k) кОм |
|
200 кОм |
0,1 кОм |
±(0,015 хЯизм + 2 k) кОм |
|
|
2 МОм |
0,001 МОм |
±(0,020 хЯизм + 3 k) МОм |
|
|
20 МОм |
0,01 МОм |
±(0,030хЯизм + 5 k) МОм |
|
|
200 Ом |
0,1 Ом |
±(0,010хЯизм + 4 k) Ом |
|
|
2 кОм |
0,001 кОм |
±(0,015 хЯизм + 2 k) кОм |
|
|
DT-331 |
20 кОм |
0,01 кОм |
±(0,015 хЯизм + 2 k) кОм |
|
200 кОм |
0,1 кОм |
±(0,015 хЯизм + 2 k) кОм |
|
|
2 МОм |
0,001 МОм |
±(0,020 хЯизм + 3 k) МОм |
|
|
20 МОм |
0,01 МОм |
±(0,030хЯизм + 5 k) МОм |
|
|
400 Ом |
0,1 Ом |
±(0,010хЯизм + 4k) Ом |
|
|
4 кОм |
0,001 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-332 |
40 кОм |
0,01 кОм |
±(0,015 хЯизм + 2k) кОм |
|
400 кОм |
0,1 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
4 МОм |
0,001 МОм |
±(0,025 хЯизм + 3k) МОм |
|
|
40 МОм |
0,01 МОм |
±(0,035 хЯизм + 5k) МОм |
|
|
400 Ом |
0,1 Ом |
±(0,010хЯизм + 4k) Ом |
|
|
4 кОм |
0,001 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-333 |
40 кОм |
0,01 кОм |
±(0,015 хЯизм + 2k) кОм |
|
400 кОм |
0,1 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
4 МОм |
0,001 МОм |
±(0,025 хЯизм + 3k) МОм |
|
|
40 МОм |
0,01 МОм |
±(0,035 хЯизм + 5k) МОм |
|
|
400 Ом |
0,1 Ом |
±(0,010хЯизм + 4k) Ом |
|
|
4 кОм |
0,001 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-333T |
40 кОм |
0,01 кОм |
±(0,015 хЯизм + 2k) кОм |
|
400 кОм |
0,1 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
4 МОм |
0,001 МОм |
±(0,025 хЯизм + 3k) МОм |
|
|
40 МОм |
0,01 МОм |
±(0,035 хЯизм + 5k) МОм |
|
|
400 Ом |
0,1 Ом |
±(0,010хЯизм + 4k) Ом |
|
|
4 кОм |
0,001 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-337 |
40 кОм |
0,01 кОм |
±(0,015 хЯизм + 2k) кОм |
|
400 кОм |
0,1 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
4 МОм |
0,001 МОм |
±(0,025 хЯизм + 3k) МОм |
|
|
40 МОм |
0,01 МОм |
±(0,035 хЯизм + 5k) МОм |
|
|
400 Ом |
0,1 Ом |
±(0,010хЯизм + 4k) Ом |
|
|
4 кОм |
0,001 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-350 |
40 кОм |
0,01 кОм |
±(0,015 хЯизм + 2k) кОм |
|
400 кОм |
0,1 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
4 МОм |
0,001 МОм |
±(0,025 хЯизм + 3k) МОм |
|
|
40 МОм |
0,01 МОм |
±(0,035 хЯизм + 5k) МОм |
|
|
400 Ом |
0,1 Ом |
±(0,010хЯизм + 4k) Ом |
|
|
4 кОм |
0,001 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-351 |
40 кОм |
0,01 кОм |
±(0,015 хЯизм + 2k) кОм |
|
400 кОм |
0,1 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
4 МОм |
0,001 МОм |
±(0,025 хЯизм + 3k) МОм |
|
|
40 МОм |
0,01 МОм |
±(0,035 хЯизм + 5k) МОм |
|
|
600 Ом |
0,1 Ом |
±(0,010хЯизм + 4k) Ом |
|
|
6 кОм |
0,001 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-355 |
60 кОм |
0,01 кОм |
±(0,015 хЯизм + 2k) кОм |
|
600 кОм |
0,1 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
6 МОм |
0,001 МОм |
±(0,025 хЯизм + 3k) МОм |
|
|
60 МОм |
0,01 МОм |
±(0,035 хЯизм + 5k) МОм |
|
|
600 Ом |
0,1 Ом |
±(0,010хЯизм + 4k) Ом |
|
|
6 кОм |
0,001 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-355W |
60 кОм |
0,01 кОм |
±(0,015 хЯизм + 2k) кОм |
|
600 кОм |
0,1 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
6 МОм |
0,001 МОм |
±(0,025 хЯизм + 3k) МОм |
|
|
60 МОм |
0,01 МОм |
±(0,035 хЯизм + 5k) МОм |
|
600 Ом |
0,1 Ом |
±(0,010хЯизм + 4k) Ом |
|
|
6 кОм |
0,001 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-356 |
60 кОм |
0,01 кОм |
±(0,015 хЯизм + 2k) кОм |
|
600 кОм |
0,1 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
6 МОм |
0,001 МОм |
±(0,025 хЯизм + 3k) МОм |
|
|
60 МОм |
0,01 МОм |
±(0,035 хЯизм + 5k) МОм |
|
|
600 Ом |
0,1 Ом |
±(0,010хЯизм + 4k) Ом |
|
|
6 кОм |
0,001 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-356W |
60 кОм |
0,01 кОм |
±(0,015 хЯизм + 2k) кОм |
|
600 кОм |
0,1 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
6 МОм |
0,001 МОм |
±(0,025 хЯизм + 3k) МОм |
|
|
60 МОм |
0,01 МОм |
±(0,035 хЯизм + 5k) МОм |
|
|
200 Ом |
0,1 Ом |
±(0,010хЯизм + 4k) Ом |
|
|
2 кОм |
0,001 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-360 |
20 кОм |
0,01 кОм |
±(0,015 хЯизм + 2k) кОм |
|
200 кОм |
0,1 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
2 МОм |
0,001 МОм |
±(0,025 хЯизм + 3k) МОм |
|
|
20 МОм |
0,01 МОм |
±(0,035 хЯизм + 5k) МОм |
|
|
400 Ом |
0,1 Ом |
±(0,010хЯизм + 4k) Ом |
|
|
4 кОм |
0,001 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-361 |
40 кОм |
0,01 кОм |
±(0,015 хЯизм + 2k) кОм |
|
400 кОм |
0,1 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
4 МОм |
0,001 МОм |
±(0,025 хЯизм + 3k) МОм |
|
|
40 МОм |
0,01 МОм |
±(0,035 хЯизм + 5k) МОм |
|
|
400 Ом |
0,1 Ом |
±(0,010хЯизм + 4k) Ом |
|
|
4 кОм |
0,001 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-362 |
40 кОм |
0,01 кОм |
±(0,015 хЯизм + 2k) кОм |
|
400 кОм |
0,1 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
4 МОм |
0,001 МОм |
±(0,025 хЯизм + 3k) МОм |
|
|
40 МОм |
0,01 МОм |
±(0,035 хЯизм + 5k) МОм |
|
|
400 Ом |
0,1 Ом |
±(0,010хЯизм + 4k) Ом |
|
|
4 кОм |
0,001 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-363 |
40 кОм |
0,01 кОм |
±(0,015 хЯизм + 2k) кОм |
|
400 кОм |
0,1 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
4 МОм |
0,001 МОм |
±(0,025 хЯизм + 3k) МОм |
|
|
40 МОм |
0,01 МОм |
±(0,035 хЯизм + 5k) МОм |
|
|
400 Ом |
0,1 Ом |
±(0,010хЯизм + 4k) Ом |
|
|
4 кОм |
0,001 кОм |
±(0,01 хЯизм + 2k) кОм |
|
|
DT-3311 |
40 кОм |
0,01 кОм |
±(0,01 хЯизм + 2k) кОм |
|
400 кОм |
0,1 кОм |
±(0,01 хЯизм + 2k) кОм |
|
|
4 МОм |
0,001 МОм |
±(0,015 хЯизм + 3k) МОм |
|
|
40 МОм |
0,01 МОм |
±(0,02хЯизм + 3k) МОм |
|
|
200 Ом |
0,1 Ом |
±(0,01 хЯизм + 4k) Ом |
|
|
2 кОм |
1 Ом |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-3340 |
20 кОм |
10 Ом |
±(0,015 хЯизм + 2k) кОм |
|
200 кОм |
100 Ом |
±(0,015 хЯизм + 2k) кОм |
|
|
2 МОм |
1 кОм |
±(0,02хЯизм + 3k) МОм |
|
|
20 МОм |
10 кОм |
±(0,03хЯизм + 5k) МОм |
|
400 Ом |
0,1 Ом |
±(0,010хЯизм + 4k) Ом |
|
|
4 кОм |
0,001 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-3341 |
40 кОм |
0,01 кОм |
±(0,015 хЯизм + 2k) кОм |
|
400 кОм |
0,1 кОм |
±(0,01 хЯизм + 2k) кОм |
|
|
4 МОм |
0,001 МОм |
±(0,025 хЯизм + 3k) МОм |
|
|
40 МОм |
0,01 МОм |
±(0,035 хЯизм + 5k) МОм |
|
|
DT-3342 |
200 Ом |
0,1 Ом |
±(0,010хЯизм + 4k) Ом |
|
2 кОм |
0,001 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
20 кОм |
0,01 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
200 кОм |
0,1 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
2 МОм |
0,001 МОм |
±(0,025 хЯизм + 3k) МОм |
|
|
20 МОм |
0,01 МОм |
±(0,035 хЯизм + 5k) МОм |
|
|
400 Ом |
0,1 Ом |
±(0,010хЯизм + 4k) Ом |
|
|
4 кОм |
0,001 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-3343 |
40 кОм |
0,01 кОм |
±(0,015 хЯизм + 2k) кОм |
|
400 кОм |
0,1 кОм |
±(0,01 хЯизм + 2k) кОм |
|
|
4 МОм |
0,001 МОм |
±(0,025 хЯизм + 3k) МОм |
|
|
40 МОм |
0,01 МОм |
±(0,035 хЯизм + 5k) МОм |
|
|
400 Ом |
0,1 Ом |
±(0,010хЯизм + 4k) Ом |
|
|
4 кОм |
0,001 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-3343T |
40 кОм |
0,01 кОм |
±(0,015 хЯизм + 2k) кОм |
|
400 кОм |
0,1 кОм |
±(0,01 хЯизм + 2k) кОм |
|
|
4 МОм |
0,001 МОм |
±(0,025 хЯизм + 3k) МОм |
|
|
40 МОм |
0,01 МОм |
±(0,035 хЯизм + 5k) МОм |
|
|
400 Ом |
0,1 Ом |
±(0,010хЯизм + 4k) Ом |
|
|
4 кОм |
1 Ом |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-3345 |
40 кОм |
10 Ом |
±(0,015 хЯизм + 2k) кОм |
|
400 кОм |
100 Ом |
±(0,015 хЯизм + 2k) кОм |
|
|
4 МОм |
1 кОм |
±(0,025 хЯизм + 3k) МОм |
|
|
40 МОм |
10 кОм |
±(0,035 хЯизм + 5k) МОм |
|
|
400 Ом |
0,1 Ом |
±(0,010хЯизм + 4k) Ом |
|
|
4 кОм |
1 Ом |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-3347 |
40 кОм |
10 Ом |
±(0,015 хЯизм + 2k) кОм |
|
400 кОм |
100 Ом |
±(0,015 хЯизм + 2k) кОм |
|
|
4 МОм |
1 кОм |
±(0,025 хЯизм + 5k) МОм |
|
|
40 МОм |
10 кОм |
±(0,03хЯизм + 10k) МОм |
|
|
400 Ом |
0,1 Ом |
±(0,010хЯизм + 4k) Ом |
|
|
4 кОм |
1 Ом |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-3347W |
40 кОм |
10 Ом |
±(0,015 хЯизм + 2k) кОм |
|
400 кОм |
100 Ом |
±(0,015 хЯизм + 2k) кОм |
|
|
4 МОм |
1 кОм |
±(0,025 хЯизм + 5k) МОм |
|
|
40 МОм |
10 кОм |
±(0,035 хЯизм + 10k) МОм |
|
|
400 Ом |
0,1 Ом |
±(0,010хЯизм + 4k) Ом |
|
|
4 кОм |
0,001 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-3348 |
40 кОм |
0,01 кОм |
±(0,015 хЯизм + 2k) кОм |
|
400 кОм |
0,1 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
4 МОм |
0,001 МОм |
±(0,025 хЯизм + 3k) МОм |
|
|
40 МОм |
0,01 МОм |
±(0,035 хЯизм + 5k) МОм |
|
DT-3351 |
400 Ом 4 кОм 40 кОм 400 кОм 4 МОм 40 МОм |
0,01 Ом 0,0001 кОм 0,001 кОм 0,01 кОм 0,0001 МОм 0,001 МОм |
±(0,005 хЯизм + 9k) Ом ±(0,01 хЯизм + 4k) кОм ±(0,01 хЯизм + 4k) кОм ±(0,01 хЯизм + 4k) кОм ±(0,02хЯизм + 10k) МОм ±(0,03хЯизм + 10k) МОм |
|
400 Ом |
0,01 Ом |
±(0,005 хЯизм + 9k) Ом |
|
|
4 кОм |
0,0001 кОм |
±(0,01 хЯизм + 4k) кОм |
|
|
DT-3352 |
40 кОм |
0,001 кОм |
±(0,01 хЯизм + 4k) кОм |
|
400 кОм |
0,01 кОм |
±(0,01 хЯизм + 4k) кОм |
|
|
4 МОм |
0,0001 МОм |
±(0,02хЯизм + 10k) МОм |
|
|
40 МОм |
0,001 МОм |
±(0,03хЯизм + 10k) МОм |
|
|
600 Ом |
0,1 Ом |
±(0,010хЯизм + 4k) Ом |
|
|
6 кОм |
0,001 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-3360 |
60 кОм |
0,01 кОм |
±(0,015 хЯизм + 2k) кОм |
|
600 кОм |
0,1 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
6 МОм |
0,001 МОм |
±(0,025 хЯизм + 3k) МОм |
|
|
60 МОм |
0,01 МОм |
±(0,035 хЯизм + 5k) МОм |
|
|
600 Ом |
0,1 Ом |
±(0,010хЯизм + 4k) Ом |
|
|
6 кОм |
0,001 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-3361 |
60 кОм |
0,01 кОм |
±(0,015 хЯизм + 2k) кОм |
|
600 кОм |
0,1 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
6 МОм |
0,001 МОм |
±(0,025 хЯизм + 3k) МОм |
|
|
60 МОм |
0,01 МОм |
±(0,035 хЯизм + 5k) МОм |
|
|
600 Ом |
0,1 Ом |
±(0,010хЯизм + 4k) Ом |
|
|
6 кОм |
0,001 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-3363 |
60 кОм |
0,01 кОм |
±(0,015 хЯизм + 2k) кОм |
|
600 кОм |
0,1 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
6 МОм |
0,001 МОм |
±(0,025 хЯизм + 3k) МОм |
|
|
60 МОм |
0,01 МОм |
±(0,035 хЯизм + 5k) МОм |
|
|
660 Ом |
0,1 Ом |
±(0,01 хЯизм + 4k) Ом |
|
|
6,6 кОм |
0,001 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-3366 |
66 кОм |
0,01 кОм |
±(0,015 хЯизм + 2k) кОм |
|
660 кОм |
0,1 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
6,6 МОм |
0,001 МОм |
±(0,025 хЯизм + 3k) МОм |
|
|
66 МОм |
0,01 МОм |
±(0,035 хЯизм + 5k) МОм |
|
|
600 Ом |
0,1 Ом |
±(0,01 хЯизм + 4k) Ом |
|
|
6 кОм |
0,001 кОм |
±(0,015 хЯизм + 2k) Ом |
|
|
DT-3367 |
60 кОм |
0,01 кОм |
±(0,015 хЯизм + 2k) Ом |
|
600 кОм |
0,1 кОм |
±(0,015 хЯизм + 2k) Ом |
|
|
6 МОм |
0,001 МОм |
±(0,025 хЯизм + 3k) Ом |
|
|
60 МОм |
0,01 МОм |
±(0,035 хЯизм + 5k) Ом |
|
|
660 Ом |
0,1 Ом |
±(0,01 хЯизм + 4k) Ом |
|
|
6,6 кОм |
0,001 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-3368 |
66 кОм |
0,01 кОм |
±(0,015 хЯизм + 2k) кОм |
|
660 кОм |
0,1 кОм |
±(0,015 хЯизм + 2k) кОм |
|
|
6,6 МОм |
0,001 МОм |
±(0,025 хЯизм + 3k) МОм |
|
|
66 МОм |
0,01 МОм |
±(0,035 хЯизм + 5k) МОм |
|
DT-3390 |
400 Ом 4 кОм 40 кОм 400 кОм 4 МОм 40 МОм |
0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм |
±(0,010хЯизм + 4k) Ом ±(0,015 хЯизм + 2k) кОм ±(0,015 хЯизм + 2k) кОм ±(0,015 хЯизм + 2k) кОм ±(0,025 хЯизм + 3k) МОм ±(0,035 хЯизм + 5k) МОм |
|
400 Ом |
0,1 Ом |
±(0,01 хЯизм + 4k) Ом |
|
|
4 кОм |
1 Ом |
±(0,015 хЯизм + 2k) кОм |
|
|
DT-3392 |
40 кОм |
10 Ом |
±(0,015 хЯизм + 2k) кОм |
|
400 кОм |
100 Ом |
±(0,015 хЯизм + 2k) кОм |
|
|
4 МОм |
1 кОм |
±(0,025 хЯизм + 5k) МОм |
|
|
40 МОм |
10 кОм |
±(0,035 хЯизм + 10k) МОм |
|
|
400 Ом |
0,1 Ом |
±(0,012хЯизм + 4k) Ом |
|
|
4 кОм |
1 Ом |
±(0,012хЯизм + 2k) кОм |
|
|
DT-9702 |
40 кОм |
10 Ом |
±(0,012хЯизм + 2k) кОм |
|
400 кОм |
100 Ом |
±(0,012хЯизм + 2k) кОм |
|
|
4 МОм |
1 кОм |
±(0,02хЯизм + 3k) МОм |
|
|
40 МОм |
10 кОм |
±(0,035 хЯизм + 10k) МОм |
|
|
DT-9809 |
40 Ом-400 Ом |
0,1 Ом |
±(0,01 хЯизм + 2k) Ом |
Примечание -Пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют 1/2 основной погрешности на каждые 10 °С изменение температуры окружающей среды.
Таблица 6 - Режим измерения частоты переменного тока
|
Модификация |
Диапазон измерений, Гц, кГц, МГц |
Значение единицы младшего разряда (k), Гц, кГц, МГц |
Чувствительность |
Пределы допускаемой основной абсолютной погрешности, Г ц, кГц, МГц |
|
DT-332 |
5 Гц 50 Гц 500 Гц 5 кГц 50 кГц 150 кГц |
0,001 Гц 0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц 0,1 кГц |
Не менее 10 В: 5 Гц-5 кГц; Не менее 40 В: 5 кГц-150 кГц |
±(0,012х£изМ + 3k) Гц ±(0,012х£изм + 3k) Гц ±(0,012х£изм + 3k) Гц ±(0,012х£изм + 3k) кГц ±(0,012х£изм + 3k) кГц ±(0,012х£изм + 3k) кГц |
|
DT-333 |
5 Гц 50 Гц 500 Гц 5 кГц 50 кГц 150 кГц |
0,001 Гц 0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц 0,1 кГц |
Не менее 10 В: 5 Гц-5 кГц; Не менее 40 В: 5 кГц-150 кГц |
±(0,012х£изм + 2k) Гц ±(0,012х£изм + 2k) Гц ±(0,012х£изм + 2k) Гц ±(0,012х£изм + 2k) кГц ±(0,012х£изм + 2k) кГц ±(0,012х£изм + 2k) кГц |
|
DT-333T |
5 Гц 50 Гц 500 Гц 5 кГц 50 кГц 150 кГц |
0,001 Гц 0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц 0,1 кГц |
Не менее 10 В: 5 Гц-5 кГц; Не менее 40 В: 5 кГц-150 кГц |
±(0,012х£изм + 2k) Гц ±(0,012х£изм + 2k) Гц ±(0,012х£изм + 2k) Гц ±(0,012х£изм + 2k) кГц ±(0,012х£изм + 2k) кГц ±(0,012х£изм + 2k) кГц |
|
DT-337 |
5 Гц 50 Гц 500 Гц 5 кГц 50 кГц 500 кГц 5 МГц 10 МГц |
0,001 Гц 0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц 0,1 кГц 0,001 МГц 0,01 МГц |
Не менее 10 В |
±(0,015 xf^M + 5k) Гц ±(0,012х^ + 2k) Гц ±(0,012xf^M + 2k) Гц ±(0,012xf^M + 2k) кГц ±(0,012xf^M + 2k) кГц ±(0,012xf^M + 2k) кГц ±(0,012xf^M + 2k) МГц ±(0,012xf^M + 2k) МГц |
|
DT-350 |
10 Гц-100 Гц 1000 Гц 10 кГц |
0,01 Гц 0,1 Гц 0,001 кГц |
Не менее 15 В |
±(0,015 xf^M + 2k) Гц, кГц |
|
DT-351 |
10 Гц-100 Гц 1000 Гц 10 кГц |
0,01 Гц 0,1 Гц 0,001 кГц |
Не менее 15 В |
±(0,015 xf^M + 2k) Гц, кГц |
|
DT-355 |
10 Гц-100 Гц 1000 Гц 10 кГц |
0,01 Гц 0,1 Гц 0,001 кГц |
Не менее 15 В |
±(0,015 xf^M + 2k) Гц, кГц |
|
DT-355W |
10 Гц-100 Гц 1000 Гц 10 кГц |
0,01 Гц 0,1 Гц 0,001 кГц |
Не менее 15 В |
±(0,015 xf^M + 2k) Гц, кГц |
|
DT-356 |
10 Гц-100 Гц 1000 Гц 10 кГц |
0,01 Гц 0,1 Гц 0,001 кГц |
Не менее 15 В |
±(0,015 xf^M + 2k) Гц, кГц |
|
DT-356W |
10 Гц-100 Гц 1000 Гц 10 кГц |
0,01 Гц 0,1 Гц 0,001 кГц |
Не менее 15 В |
±(0,015 xf^M + 2k) Гц, кГц |
|
DT-361 |
10 Гц-100 Гц 1000 Гц 10 кГц |
0,01 Гц 0,1 Гц 0,001 кГц |
Не менее 100 В: < 50 Гц; Не менее 50 В: (50 Гц-400 Гц); Не менее 15 В: 401 Гц-10 кГц |
±(0,015 xf^M + 2k) Гц, кГц |
|
DT-362 |
10 Гц-100 Гц 1000 Гц 10 кГц |
0,01 Гц 0,1 Гц 0,001 кГц |
Не менее 100 В: < 50 Гц; Не менее 50 В: (50 Гц-400 Гц); Не менее 15 В: 401 Гц-10 кГц |
±(0,015 xf^M + 2k) Гц, кГц |
|
DT-363 |
10 Гц-100 Гц 1000 Гц 10 кГц |
0,01 Гц 0,1 Гц 0,001 кГц |
Не менее 100 В: < 50 Гц; Не менее 50 В: (50 Гц-400 Гц); Не менее 15 В: 401 Гц-10 кГц |
±(0,012 xf^M + 2k) Гц, кГц |
|
DT-3311 |
5 Гц 50 Гц 500 Гц 5 кГц 50 кГц 500 кГц 5 МГц 10 МГц |
0,001 Гц 0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц 0,1 кГц 0,001 МГц 0,01 МГц |
Не менее 10 В |
±(0,015 xf^M + 5k) Гц ±(0,012xf^M + 2k) Гц ±(0,012xf^M + 2k) Гц ±(0,012xf^M + 2k) кГц ±(0,012xf^M + 2k) кГц ±(0,012xf^M + 2k) кГц ±(0,015х^зм + 10k) МГц ±(0,015 xf^M + 10k) МГц |
|
5 Гц |
0,001 Гц |
Не менее 10 В |
±(0,015 х^м + 5k) Гц |
|
|
50 Гц |
0,01 Гц |
±(0,012х£изм + 2k) Гц |
||
|
500 Гц |
0,1 Гц |
±(0,012х£изм + 2k) Гц |
||
|
DT-3341 |
5 кГц 50 кГц |
0,001 кГц 0,01 кГц |
±(0,012х£изм + 2k) кГц ±(0,012х£изм + 2k) кГц |
|
|
500 кГц |
0,1 кГц |
±(0,012х£изм + 2k) кГц |
||
|
5 МГц |
0,001 МГц |
±(0,015 х^зм + 10k) МГц |
||
|
10 МГц |
0,01 МГц |
±(0,015 х^зм + 10k) МГц |
||
|
DT-3342 |
20 кГц |
0,01 кГц |
Не менее 10 В |
±(0,012 х^зм + 3k) кГц |
|
5 Гц |
0,001 Гц |
Не менее 10 В |
±(0,015 х^м + 5k) Гц |
|
|
50 Гц |
0,01 Гц |
±(0,012х£изм + 2k) Гц |
||
|
DT-3343 |
500 Гц 5 кГц |
0,1 Гц 0,001 кГц |
±(0,012х£изМ + 2k) Гц ±(0,012х£изМ + 2k) кГц |
|
|
50 кГц |
0,01 кГц |
±(0,012х£изм + 2k) кГц |
||
|
100 кГц |
0,1 кГц |
±(0,012х£изм + 2k) кГц |
||
|
5 Гц |
0,001 Гц |
Не менее 10 В |
±(0,015 х^м + 5k) Гц |
|
|
50 Гц |
0,01 Гц |
±(0,012х£изм + 2k) Гц |
||
|
DT-3343T |
500 Гц 5 кГц |
0,1 Гц 0,001 кГц |
±(0,012х£изм + 2k) Гц ±(0,012х£изм + 2k) кГц |
|
|
50 кГц |
0,01 кГц |
±(0,012х£изм + 2k) кГц |
||
|
100 кГц |
0,1 кГц |
±(0,012х£изм + 2k) кГц |
||
|
DT-3345 |
4 кГц |
0,001 кГц |
Не менее 10 В |
±(0,015 х^м + 2k) кГц |
|
DT-3347 |
4 кГц |
0,001 кГц |
Не менее 10 В |
±(0,015 х^м + 2k) кГц |
|
DT-3347W |
4 кГц |
0,001 кГц |
Не менее 10 В |
±(0,012х£изм + 3k) кГц |
|
5 Гц |
0,001 Гц |
Не менее 10 В |
±(0,015 х^м + 5k) Гц |
|
|
50 Гц |
0,01 Гц |
±(0,012х£изм + 2k) Гц |
||
|
DT-3348 |
500 Гц 5 кГц |
0,1 Гц 0,001 кГц |
±(0,012х£изм + 2k) Гц ±(0,012х£изм + 2k) кГц |
|
|
50 кГц |
0,01 кГц |
±(0,012х£изм + 2k) кГц |
||
|
100 кГц |
0,1 кГц |
±(0,012х£изм + 2k) кГц |
||
|
40 Гц |
0,001 Гц |
Не менее 0,8 В: < 100 кГц; Не менее 5 В: > 100 кГц; |
||
|
DT-3351 |
400 Гц 4 кГц 40 кГц 400 кГц 4 МГц 40 МГц |
0,01 Гц 0,0001 кГц 0,001 кГц 0,01 кГц 0,001 МГц 0,01 МГц |
±(0,003 х^м + 2k) Гц, кГц, МГц |
|
|
40 Гц |
0,001 Гц |
Не менее 0,8 В: < 100 кГц; Не менее 5 В: > 100 кГц; |
||
|
DT-3352 |
400 Гц 4 кГц 40 кГц 400 кГц 4 МГц 40 МГц |
0,01 Гц 0,0001 кГц 0,001 кГц 0,01 кГц 0,001 МГц 0,01 МГц |
±(0,003 х^зм + 2k) Гц, кГц, МГц |
|
|
DT-3353 |
50-200 Гц |
1 Гц |
Не менее 5 В |
±(0,005 х^м + 5k) Гц |
|
9,999 Гц |
0,001 Гц |
Не менее 10 В : |
±(0,015 х^м + 5k) Гц |
|
|
99,99 Гц |
0,01 Гц |
(9 Гц-1000 кГц); |
±(0,012 х^м + 2k) Гц |
|
|
999,9 Гц |
0,1 Гц |
Не менее 20 В: |
±(0,012 х^м + 2k) Гц |
|
|
DT-3360 |
9,999 кГц |
0,001 кГц |
(1000 кГц-10 МГц) |
±(0,012 х^м + 2k) кГц |
|
99,99 кГц |
0,01 кГц |
±(0,012 х^м + 2k) кГц |
||
|
999,9 кГц |
0,1 кГц |
±(0,012 х^м + 2k) кГц |
||
|
10 МГц |
1 кГц |
±(0,012 х^м + 2k) МГц |
|
DT-3361 |
9.999 Гц 99.99 Гц 999.9 Гц 9.999 кГц 99.99 кГц 999.9 кГц 10 МГц |
0,001 Гц 0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц 0,1 кГц 1 кГц |
Не менее 10 В: (9 Гц-1000 кГц); Не менее 20 В: (1000 кГц-10 МГц) |
±(0,015 х^м + 5k) Гц ±(0,012 х^м + 2k) Гц ±(0,012 х^м + 2k) Гц ±(0,012 х^м + 2k) кГц ±(0,012 х^м + 2k) кГц ±(0,012 х^м + 2k) кГц ±(0,012х^зм + 2k) МГц |
|
DT-3363 |
9.999 Гц 99.99 Гц 999.9 Гц 9.999 кГц 99.99 кГц 999.9 кГц 10 МГц |
0,001 Гц 0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц 0,1 кГц 1 кГц |
Не менее 10 В: (999,9 Гц-10 МГц); |
±(0,015 х^м + 5k) Гц ±(0,012х£изм + 2k) Гц ±(0,012х£изм + 2k) Гц ±(0,012х£изм + 2k) кГц ±(0,012х£изм + 2k) кГц ±(0,012х£изм + 2k) кГц ±(0,012х^зм + 2k) МГц |
|
DT-3366 |
30 Гц 300 Гц 5 кГц 15 кГц |
0,001 Гц 0,01 Гц 0,0001 кГц 0,001 кГц |
Не менее 10 В: (30 Гц-5 кГц); Не менее 40 В: (5 кГц-15 кГц) |
±(0,012х£изм + 2k) Гц, кГц |
|
DT-3367 |
9.999 Гц 99.99 Гц 999.9 Гц 9.999 кГц 99.99 кГц 999.9 кГц 10 МГц |
0,001 Гц 0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц 0,1 кГц 1 кГц |
Не менее 10 В: (999,9 Гц-10 МГц); |
±(0,015 х^м + 5k) Гц ±(0,012х£изм + 2k) Гц ±(0,012х£изм + 2k) Гц ±(0,012х£изм + 2k) кГц ±(0,012х£изм + 2k) кГц ±(0,012х£изм + 2k) кГц ±(0,012х£изм + 2k) МГц |
|
DT-3368 |
30 Гц 300 Гц 5 кГц 15 кГц |
0,001 Гц 0,01 Гц 0,0001 кГц 0,001 кГц |
Не менее 10 В: (30 Гц-5 кГц); Не менее 40 В: (5 кГц-15 кГц) |
±(0,012х^зм + 2k) Гц, кГц |
|
DT-3390 |
9.999 Гц 99.99 Гц 999.9 Гц 9.999 кГц 99.99 кГц 999.9 кГц 9.99 МГц |
0,001 Гц 0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц 0,1 кГц 0,01 МГц |
Не менее 5 В: (5 Гц-10 МГц); |
±(0,015 х^м + 5k) Гц ±(0,012х£изм + 2k) Гц ±(0,012х£изм + 2k) Гц ±(0,012х£изм + 2k) кГц ±(0,012х£изм + 2k) кГц ±(0,012х£изм + 2k) кГц ±(0,012х^зм + 2k) МГц |
|
DT-3392 |
40 Гц 400 Гц 4 кГц |
0,001 Гц 0,01 Гц 0,0001 кГц |
Не менее 100 В: <50 Гц Не менее 50 В: (50 Гц-400 Гц); Не менее 5 В: (401 Гц-4000 Гц) |
±(0,015 х^м + 2k) Гц, кГц |
|
DT-9702 |
9.999 Гц 99.99 Гц 999.9 Гц 9.999 кГц 99.99 кГц 999.9 кГц 9.999 МГц |
0,001 Гц 0,01 Гц 0,1 Гц 1 Гц 10 Гц 100 Гц 1000 Гц |
Не менее 0,8 В: (9,999 Гц-100 кГц); Не менее 5,0 В: >100 кГц |
±(0,012х£изм + 8k) Гц ±(0,012х£изм + 8k) Гц ±(0,008 х^зм + 3k) Гц ±(0,008 х^зм + 3k) Гц ±(0,008 х^зм + 3k) Гц ±(0,008 х^зм + 3k) Гц ±(0,02 х^м + 8k) Гц |
Примечание- Пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют 1/2 основной погрешности на каждые 10 °С изменение температуры окружающей среды.
Таблица 7 - Режим измерения электрической емкости
|
Модификация |
Диапазон измерений, нФ, мкФ, мФ |
Значение единицы младшего разряда (k) |
Пределы допускаемой основной абсолютной погрешности, нФ, мкФ, мФ |
|
DT-332 |
40 нФ 400 нФ 4 мкФ 40 мкФ 100 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ |
±(0,05хСизм + 30k) нФ ±(0,03хСизм + 5k) нФ ±(0,035 хСизм + 5k) мкФ ±(0,035 хСизм + 5k) мкФ ±(0,05хСизм + 5k) мкФ |
|
DT-332Т |
100 нФ |
0,1 нФ |
±(0,025 хСизм + 5k) нФ |
|
DT-333 |
40 нФ 400 нФ 4 мкФ 40 мкФ 100 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ |
±(0,05хСизм + 30k) нФ ±(0,03 хСизм + 5k) нФ ±(0,035 хСизм + 5k) мкФ ±(0,035 хСизм + 5k) мкФ ±(0,05хСизм + 5k) мкФ |
|
DT-333T |
40 нФ 400 нФ 4 мкФ 40 мкФ 100 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ |
±(0,05хСизм + 30k) нФ ±(0,03 хСизм + 5k) нФ ±(0,035 хСизм + 5k) мкФ ±(0,035 хСизм + 5k) мкФ ±(0,05хСизм + 5k) мкФ |
|
DT-337 |
40 нФ 400 нФ 4 мкФ 40 мкФ 100 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ |
±(0,05хСизм + 30k) нФ ±(0,03 хСизм + 5k) нФ ±(0,035 хСизм + 5k) мкФ ±(0,035 хСизм + 5k) мкФ ±(0,05хСизм + 5k) мкФ |
|
DT-350 |
40 нФ 400 нФ 4 мкФ 40 мкФ 100 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ |
±(0,04хСизм + 20k) нФ ±(0,03 хСизм + 5k) нФ ±(0,03хСизм + 5k) мкФ ±(0,03хСизм + 5k) мкФ ±(0,04хСизм + 10k) мкФ |
|
DT-351 |
40 нФ 400 нФ 4 мкФ 40 мкФ 100 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ |
±(0,04хСизм + 20k) нФ ±(0,03 хСизм + 5k) нФ ±(0,03хСизм + 5k) мкФ ±(0,03хСизм + 5k) мкФ ±(0,04хСизм + 10k) мкФ |
|
DT-355 |
40 нФ 400 нФ 4 мкФ 40 мкФ 400 мкФ 4000 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 1 мкФ |
±(0,03 хСизм + 5k) нФ ±(0,03 хСизм + 5k) нФ ±(0,03хСизм + 5k) мкФ ±(0,03хСизм + 5k) мкФ ±(0,04хСизм + 10k) мкФ ±(0,05хСизм + 10k) мкФ |
|
DT-355W |
40 нФ 400 нФ 4 мкФ 40 мкФ 400 мкФ 4000 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 1 мкФ |
±(0,04хСизм + 20k) нФ ±(0,03 хСизм + 5k) нФ ±(0,03хСизм + 5k) мкФ ±(0,03хСизм + 5k) мкФ ±(0,04хСизм + 10k) мкФ ±(0,05хСизм + 10k) мкФ |
|
DT-356 |
40 нФ 400 нФ 4 мкФ 40 мкФ 400 мкФ 4000 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 1 мкФ |
±(0,03 хСизм + 5k) нФ ±(0,03 хСизм + 5k) нФ ±(0,03хСизм + 5k) мкФ ±(0,03хСизм + 5k) мкФ ±(0,04хСизм + 10k) мкФ ±(0,05хСизм + 10k) мкФ |
|
DT-356W |
40 нФ 400 нФ 4 мкФ 40 мкФ 400 мкФ 4000 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 1 мкФ |
±(0,03 хСизм + 5k) нФ ±(0,03 хСизм + 5k) нФ ±(0,03хСизм + 5k) мкФ ±(0,03хСизм + 5k) мкФ ±(0,04хСизм + 10k) мкФ ±(0,05хСизм + 10k) мкФ |
|
DT-362 |
40 нФ 400 нФ 4 мкФ 40 мкФ 100 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ |
±(0,04хСизм + 20k) нФ ±(0,03 хСизм + 5k) нФ ±(0,03хСизм + 5k) мкФ ±(0,03хСизм + 5k) мкФ ±(0,04хСизм + 10k) мкФ |
|
DT-363 |
40 нФ 400 нФ 4 мкФ 40 мкФ 400 мкФ 4 мФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 0,001 мФ |
±(0,05хСизм + 20k) нФ ±(0,03 хСизм + 5k) нФ ±(0,03хСизм + 5k) мкФ ±(0,03хСизм + 5k) мкФ ±(0,04хСизм + 10k) мкФ ±(0,05хСизм + 10k) мФ |
|
DT-3311 |
40 нФ 400 нФ 4 мкФ 40 мкФ 100 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ |
±(0,05хСизм + 100k) нФ ±(0,03 хСизм + 5k) нФ ±(0,035 хСизм + 5k) мкФ ±(0,035 хСизм + 5k) мкФ ±(0,05хСизм + 5k) мкФ |
|
DT-3341 |
40 нФ 400 нФ 4 мкФ 40 мкФ 100 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ |
±(0,05 хСизм + 100k) нФ ±(0,03 хСизм + 5k) нФ ±(0,035 хСизм + 5k) мкФ ±(0,035 хСизм + 5k) мкФ ±(0,05хСизм + 5k) мкФ |
|
DT-3343 |
40 нФ 400 нФ 4 мкФ 40 мкФ 100 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ |
±(0,05хСизм + 100k) нФ ±(0,03 хСизм + 5k) нФ ±(0,035 хСизм + 5k) мкФ ±(0,035 хСизм + 5k) мкФ ±(0,05хСизм + 5k) мкФ |
|
DT-3343T |
40 нФ 400 нФ 4 мкФ 40 мкФ 100 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ |
±(0,05хСизм + 100k) нФ ±(0,03 хСизм + 5k) нФ ±(0,035 хСизм + 5k) мкФ ±(0,035 хСизм + 5k) мкФ ±(0,05хСизм + 5k) мкФ |
|
DT-3345 |
4 нФ 40 нФ 400 нФ 4 мкФ 40 мкФ 400 мкФ 4 мФ 40 мФ |
0,001 нФ 0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 0,001 мФ 0,01 мФ |
±(0,05хСизм + 30k) нФ ±(0,05хСизм + 20k) нФ ±(0,05 хСизм + 20k) нФ ±(0,03хСизм + 5k) мкФ ±(0,03хСизм + 5k) мкФ ±(0,04хСизм + 10k) мкФ ±(0,045 хСизм + 10k) мФ ±(0,05хСизм + 10k) мФ |
|
DT-3347 |
4 нФ 40 нФ 400 нФ 4 мкФ 40 мкФ 400 мкФ 4 мФ 40 мФ |
0,001 нФ 0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 0,001 мФ 0,01 мФ |
±(0,05хСизм + 30k) нФ ±(0,05хСизм + 20k) нФ ±(0,03хСизм + 5k) нФ ±(0,03хСизм + 5k) мкФ ±(0,03хСизм + 5k) мкФ ±(0,04хСизм + 10k) мкФ ±(0,045 хСизм + 10k) мФ ±(0,05хСизм + 10k) мФ |
|
DT-3347W |
4 нФ 40 нФ 400 нФ 4 мкФ 040 мкФ 400 мкФ 4 мФ 40 мФ |
0,001 нФ 0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 0,001 мФ 0,01 мФ |
±(0,05хСизм + 30k) нФ ±(0,05хСизм + 20k) нФ ±(0,03 хСизм + 5k) нФ ±(0,03хСизм + 5k) мкФ ±(0,03хСизм + 5k) мкФ ±(0,04хСизм + 10k) мкФ ±(0,045 хСизм + 10k) мФ ±(0,05хСизм + 10k) мФ |
|
DT-3351 |
400 нФ 4000 нФ 40 мкФ 400 мкФ 4 мФ 20 мФ 40 мФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,1 мкФ 0,0001 мФ 0,001 мФ 0,001 мФ |
±(0,035 хСизм + 40k) нФ ±(0,035 хСизм + 10k) нФ ±(0,035 хСизм + 10k) мкФ ±(0,035 хСизм + 10k) мкФ ±(0,05хСизм + 10k) мФ ±(0,05хСизм + 10k) мФ не нормируется |
|
DT-3352 |
400 нФ 4000 нФ 40 мкФ 400 мкФ 4 мФ 20 мФ 40 мФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,1 мкФ 0,0001 мФ 0,001 мФ 0,001 мФ |
±(0,035 хСизм + 40k) нФ ±(0,035 хСизм + 10k) нФ ±(0,035 хСизм + 10k) мкФ ±(0,035 хСизм + 10k) мкФ ±(0,05хСизм + 10k) мФ ±(0,05хСизм + 10k) мФ не нормируется |
|
DT-3360 |
40 нФ 400 нФ 4 мкФ 40 мкФ 400 мкФ 4000 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 1 мкФ |
±(0,030 хСизм + 50k) нФ ±(0,035 хСизм + 10k) нФ ±(0,035 хСизм + 10k) мкФ ±(0,035 хСизм + 10k) мкФ ±(0,050 хСизм + 5k) мкФ ±(0,050 хСизм + 5k) мкФ |
|
DT-3361 |
40 нФ 400 нФ 4 мкФ 40 мкФ 400 мкФ 4000 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 1 мкФ |
±(0,030 хСизм + 50k) нФ ±(0,035 хСизм + 10k) нФ ±(0,035 хСизм + 10k) мкФ ±(0,035 хСизм + 10k) мкФ ±(0,05хСизм + 5k) мкФ ±(0,05хСизм + 5k) мкФ |
|
DT-3363 |
40 нФ 400 нФ 4 мкФ 40 мкФ 100 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ |
±(0,05 хСизм + 100k) нФ ±(0,03 хСизм + 5k) нФ ±(0,035 хСизм + 5k) мкФ ±(0,035 хСизм + 5k) мкФ ±(0,05хСизм + 5k) мкФ |
|
DT-3366 |
6.6 мкФ 66 мкФ 660 мкФ 6.6 мФ 40 мФ |
0,001 мкФ 0,01 мкФ 0,1 мкФ 0,001 мФ 0,01 мФ |
±(0,03хСизм + 5k) мкФ ±(0,03хСизм + 5k) мкФ ±(0,04хСизм + 10k) мкФ ±(0,1 хСизм + 10k) мФ ±(0,1 хСизм + 10k) мкФ |
|
DT-3367 |
40 нФ 400 нФ 4 мкФ 40 мкФ 100 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ |
±(0,05хСизм + 100k) нФ ±(0,03хСизм + 5k) нФ ±(0,035 хСизм + 5k) мкФ ±(0,035 хСизм + 5k) мкФ ±(0,05хСизм + 5k) мкФ |
|
40 нФ |
0,01 нФ |
±(0,050 хСизм + 30k) нФ |
|
|
400 нФ |
0,1 нФ |
±(0,030 хСизм + 5k) нФ |
|
|
DT-3390 |
4 мкФ |
0,001 мкФ |
±(0,035 хСизм + 5k) мкФ |
|
40 мкФ |
0,01 мкФ |
±(0,035 хСизм + 5k) мкФ |
|
|
100 мкФ |
0,1 мкФ |
±(0,050 хСизм + 5k) мкФ |
|
|
4 нФ |
0,001 нФ |
±(0,05хСизм + 30k) нФ |
|
|
40 нФ |
0,01 нФ |
±(0,05 хСизм + 20k) нФ |
|
|
400 нФ |
0,1 нФ |
±(0,03 хСизм + 5k) нФ |
|
|
DT-3392 |
4 мкФ |
0,001 мкФ |
±(0,03хСизм + 5k) мкФ |
|
40 мкФ |
0,01 мкФ |
±(0,03хСизм + 5k) мкФ |
|
|
400 мкФ |
0,1 мкФ |
±(0,04хСизм + 10k) мкФ |
|
|
4 мФ |
0,001 мФ |
±(0,045 хСизм + 10k) мФ |
|
|
40 мФ |
0,01 мФ |
не нормируется |
|
|
4 нФ |
1 пФ |
±(0,06хСизм + 15k) нФ |
|
|
40 нФ |
10 пФ |
±(0,06хСизм + 10k) нФ |
|
|
DT-9702 |
400 нФ |
100 пФ |
±(0,035 хСизм + 5k) нФ |
|
4 мкФ |
1 нФ |
±(0,035 хСизм + 5k) мкФ |
|
|
40 мкФ |
10 нФ |
±(0,035 хСизм + 5k) мкФ |
|
|
200 мкФ |
100 нФ |
±(0,06хСизм + 10k) мкФ |
Примечание - Пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют 1/2 основной погрешности на каждые 10 °С изменение температуры окружающей среды.
Таблица 8 - Режим измерения мощности постоянного тока
|
Модификация |
Диапазон измерений, кВт |
Значение единицы младшего разряда (k), кВт |
Пределы допускаемой основной абсолютной погрешности, Вт, кВт |
|
DT-3348 |
40 кВт: (при I:0-400 A, И:0-250 В) 240 кВт: (при I:0-400 A, И:0-250 В) |
0,01 кВт |
±(0,02хРизм + 5k) Вт, кВт |
|
DT-3352 |
900 кВт: (при I:0-1500 A, И:0-600 В) |
0,01 кВт |
±(0,028хРизм + 10k) |
Примечание - Пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют 1/2 основной погрешности на каждые 10 °С изменение температуры окружающей среды.
Таблица 9 - Режим измерения активной мощности переменного тока
|
Модификация |
Диапазон измерений, кВт |
Значение единицы младшего разряда (k), кВт |
Пределы допускаемой основной абсолютной погрешности, кВт |
|
DT-3348 |
40 кВт: (при I:0-400 A, И:0-250 В, f:50/60 Гц) 240 кВт: (при I:0-400 A, И:0-600 В, f:50/60 Гц) |
0,01 кВт |
±(0,025 хРизм + 5k) |
|
DT-3352 |
900 кВт: (при I:0-1500 A, U:0-600 В) |
0,01 кВт |
±(0,03ххРизм + 10k) |
|
DT-3353 |
0,01-750 кВт |
1 кВт при >1000 кВт; 0,1 кВт при <1000 кВт; 0,01 кВт при <100 кВт |
±(0,03хРизм + 5k) |
Примечание - Пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют 1/2 основной погрешности на каждые 10 °С изменение температуры окружающей среды.
Таблица 10 - Режим измерения реактивной мощности переменного тока
|
Модификация |
Диапазон измерений, кВар |
Значение единицы младшего разряда (k), кВар |
Пределы допускаемой основной абсолютной погрешности, кВар |
|
DT-3353 |
0,01-750 кВар |
1 кВар при >1000 кВар; 0,1 кВар при <1000 кВар; 0,01 кВар при <100 кВар |
±(0,04хРизм+ 5k) |
Примечание - Пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют 1/2 основной погрешности на каждые 10 °С изменение температуры окружающей среды.
Таблица 11 - Режим измерения полной мощности переменного тока
|
Модификация |
Диапазон измерений, кВА |
Значение единицы младшего разряда (k), кВА |
Пределы допускаемой основной абсолютной погрешности, кВА |
|
DT-3352 |
0,01-750 кВА |
1 кВА при >1000 кВА; 0,1 кВА при <1000 кВА; 0,01 кВА при <100 кВА |
±(0,03 xS^m + 5k) |
|
DT-3353 |
0,01-750 кВА |
1 кВА при >1000 кВА; 0,1 кВА при <1000 кВА; 0,01 кВА при <100 кВА |
±(0,03 xS^m + 5k) |
Примечание - Пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют 1/2 основной погрешности на каждые 10 °С изменение температуры окружающей среды.
Таблица 12 - Режим измерения коэффициента мощности (PF=cos9)
|
Модификация |
Диапазон измерений |
Значение единицы младшего разряда |
Пределы допускаемой основной абсолютной погрешности |
|
DT-3352 |
0,3-1 |
0,001 |
±0,022 |
|
DT-3353 |
0,3-1 |
0,001 |
±0,022 |
Примечание - Пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют 1/2 основной погрешности на каждые 10 °С изменение температуры окружающей среды.
Таблица 13 - Режим измерения фазового угла (PG=9)
|
Модификация |
Диапазон измерений, ° |
Значение единицы младшего разряда, ° |
Пределы допускаемой основной абсолютной погрешности, ° |
|
DT-3353 |
0-90 |
1 |
±2 ° |
Примечание - Пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют 1/2 основной погрешности на каждые 10 °С изменение температуры окружающей среды.
Таблица 14 - Технические характеристики
|
Модификация |
Дисплей ЖКИ |
Питание |
Масса, г |
Габаритные размеры, мм (ВхШхГ) |
|
DT-330 |
2000 |
2 батареи «ААА» 1,5 В |
200 |
200х50х35 |
|
DT-331 |
2000 |
2 батареи «ААА» 1,5 В |
200 |
200х50х35 |
|
DT-332 |
4000 |
2 батареи «ААА» 1,5 В |
200 |
200х50х35 |
|
DT-333 |
4000 |
2 батареи «ААА» 1,5 В |
200 |
200х50х35 |
|
DT-333T |
4000 |
2 батареи «ААА» 1,5 В |
200 |
200х50х35 |
|
DT-337 |
4000 |
2 батареи «ААА» 1,5 В |
200 |
200х50х35 |
|
DT-350 |
4000 |
2 батареи «ААА» 1,5 В |
205 |
200х66х37 |
|
DT-351 |
4000 |
2 батареи «ААА» 1,5 В |
205 |
200х66х37 |
|
DT-355 |
6000 |
Батарея 9 В |
271 |
232х77х39 |
|
DT-355W |
6000 |
Батарея 9 В |
315 |
230х76х40 |
|
DT-356 |
6000 |
Батарея 9 В |
271 |
232х77х39 |
|
DT-356W |
6000 |
Батарея 9 В |
271 |
232х77х39 |
|
DT-360 |
2000 |
Батарея 9 В |
183 |
197х70х40 |
|
DT-361 |
4000 |
Батарея 9 В |
183 |
197х70х40 |
|
DT-362 |
4000 |
Батарея 9 В |
183 |
197х70х40 |
|
DT-363 |
4000 |
Батарея 9 В |
183 |
197х70х40 |
|
DT-3311 |
4000 |
Батарея 9 В |
554 |
270х107х50 |
|
DT-3340 |
2000 |
2 батареи «ААА» 1,5 В |
303 |
229х80х49 |
|
DT-3341 |
4000 |
Батарея 9 В |
303 |
229х80х49 |
|
DT-3342 |
2000 |
Батарея 9 В |
303 |
229х80х49 |
|
DT-3343 |
4000 |
Батарея 9 В |
303 |
229х80х49 |
|
DT-3343T |
4000 |
Батарея 9 В |
303 |
229х80х49 |
|
DT-3345 |
4000 |
Батарея 9 В |
303 |
229х80х49 |
|
DT-3347 |
4000 |
Батарея 9 В |
303 |
229х80х49 |
|
DT-3347W |
4000 |
Батарея 9 В |
303 |
229х80х49 |
|
DT-3348 |
4000 |
Батарея 9 В |
303 |
229х80х49 |
|
DT-3351 |
40000 |
Батарея 9 В |
537 |
295х100х46 |
|
DT-3352 |
40000 |
Батарея 9 В |
537 |
295х100х46 |
|
DT-3353 |
40000 |
Батарея 9 В |
537 |
295х100х46 |
|
DT-3360 |
6000 |
Батарея 9 В |
303 |
229х80х49 |
|
DT-3361 |
6000 |
Батарея 9 В |
200 |
204х80х43 |
|
DT-3363 |
6000 |
Батарея 9 В |
303 |
229х80х49 |
|
DT-3366 |
6000 |
Батарея 9 В |
303 |
229х80х49 |
|
DT-3367 |
6000 |
Батарея 9 В |
303 |
229х80х49 |
|
DT-3368 |
6000 |
Батарея 9 В |
303 |
229х80х49 |
|
DT-3391 |
4000 |
Батарея 9 В |
508 |
271х100х47 |
|
DT-3392 |
4000 |
Батарея 9 В |
508 |
271х100х47 |
|
DT-9702 |
4000 |
Батарея 9 В |
225 |
182х41х33 |
|
DT-9809 |
4000 |
2 батареи «ААА» 1,5 В |
200 |
210х62х35,6 |
|
DT-9810 |
4000 |
2 батареи «ААА» 1,5 В |
180 |
185х60х35 |
Нормальные условия применения
- температура окружающего воздуха, °С от 15 до 25
- относительная влажность воздуха при температуре 25 °С ,% <80
- атмосферное давление, кПа от 84 до 106
Рабочие условия применения:
- температура окружающего воздуха, °С
от 5 до 40
, % <80
от 84 до 106,7
- относительная влажность воздуха при температуре 25 °С
- атмосферное давление, кПа
Знак утверждения типа наносят типографским способом на титульный лист руководства по эксплуатации и на корпус клещей в виде наклейки.
осуществляется по документу МП 55679-13 «Клещи токоизмерительные многофункциональные серии DT. Методика поверки», утвержденному ФГУП «ВНИИМС» в январе 2013 г.
Основные средства поверки: калибратор универсальный Fluke 5520A с модулем PQ, диапазон измерения напряжения постоянного тока от ±1 мВ до 1000 В, ПГ ±(0,000011-0,00002) Ах; диапазон измерения напряжения переменного тока от 1 мВ до 1020 В, от 10 Гц до 100 кГц до 330 В, от 45 Гц до 10 кГц свыше 330 В, ПГ ±(0,00015-0,002) Ах; диапазон измерения силы постоянного тока от ±10 мкА до 20,5 А, ПГ ±(0,0001-0,001) Ах, с токовыми катушками (3,21000) А, ПГ ±(0,055-0,06) %; диапазон измерения силы переменного тока от 30 мкА до 20,5 А, от 10 Гц до 30 кГц до 320 мА, от 10 Гц до 5 кГц до 20,5 А, ПГ ±(0,001- 0,032) Ах, с токовыми катушками (3,2-1000) А, от 10 до 440 Гц до 200 А, от 10 до 100 Гц до 1000 А, ПГ ±(0,4-0,87) %; диапазон измерения электрического сопротивления от 0,001 Ом до 1100 Мом, ПГ ±(0,000028-0,015) Ах; диапазон измерения электрической емкости от 0,2 нФ до 110 мФ, ПГ ±(0,0025- 0,011) Ах; мощность постоянного тока в диапазоне напряжений 33 мВ - 1020 В и токов 0,33 мА - 20,5 А, ПГ ±(0,00022-0,0007) Ах; мощность переменного тока в диапазоне напряжений 33 мВ - 1000 В, токов 3,3 мА - 20,5 А частот (45-65) Гц, ПГ ±(0,0008-0,0014)Ах; диапазон измерения фазового угла (0-360) ПГ ±0,1° в диапазоне частот (10-65) Гц; генератор сигналов Г4-176, диапазон измерения частоты переменного тока от 0,1 Гц до 1020 МГц, ПГ ±1,5х10-5 Гц. Генератор сигналов Г4-176, диапазон воспроизведения частоты переменного тока от 0,1 Гц до 1020 МГц, погрешность ±1,5х10-5.
Методики (методы) измерений приведены в руководстве по эксплуатации клещей.
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2 ГОСТ 14014-91 «Приборы и преобразователи, измерительные цифровые напряжения и тока, сопротивления. Общие технические условия и методы испытаний».
3 Техническая документация фирмы-изготовителя.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;
| Зарегистрировано поверок | 39182 |
| Поверителей | 213 |
| Актуальность данных | 23.10.2025 |
