| Номер в госреестре | 51300-12 |
| Наименование СИ | Микрометры гладкие |
| Обозначение типа СИ | MK Diapazon и МКЦ Diapazon |
| Изготовитель | "Diapazon JSC", КНР |
| Год регистрации | 2012 |
| Срок свидетельства | 06.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Микрометры гладкие типа МК Diapazon и МКЦ Diapazon (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей во всех отраслях машиностроительного комплекса в цеховых условиях.
О Микрометры выпускаются под торговой маркой «Diapazon».
- Товарный знак «Diapazon» наносится на паспорт микрометров типографским методом и на барабан или скобу микрометра краской или методом лазерной маркировки.
Микрометры состоят из скобы, подвижной и неподвижной измерительных пяток, микрометрического винта со стеблем и барабаном или с жидкокристаллическим экраном, стопора, трещотки.

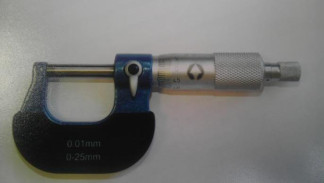

Микрометры гладкие типа МК Diapazon (рис. 1) имеют отсчет показаний по шкалам стебля и барабана. Отсчетное устройство - микрометрическая головка с ценой деления 0,01 мм, основанная на применении винтовой пары, которая преобразует вращательное движение микровинта в поступательное движение подвижной измерительной пятки.
Микрометры гладкие типа МКЦ Diapazon (рис. 2) имеют отсчет показаний как по электронному цифровому устройству, так и по шкалам стебля и барабана. Электронное устройство, расположенное на скобе, представляет собой жидкокристаллический экран с кнопочным управлением, с помощью которого осуществляется ряд специальных функций, таких как включение или выключение микрометра (ON/OFF), обнуление измеренных показаний (ZERO), кнопка выбора единиц измерений дюймы или миллиметры (in/mm), выбор абсолютных или относительных измерений (ABS) и вывод данных на внешнее устройство (DATA).
Измерительные поверхности изготовлены из твердого сплава. Для установки микрометров с нижним пределом измерений от 25 мм в начальное положение используется установочная мера. Микрометры комплектуются одной установочной мерой. Скобы микрометров оснащены термоизоляционными накладками для предотвращения влияния тепла рук.
Микрометры гладкие типа МКЦ Diapazon имеют в своем составе встроенное программное обеспечение, записанное на микрочипе.___
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| "Й 1 p сл | spq_dat | v.1.0.0.1 | - | - |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «А» согласно МИ 32862010.
Основные технические характеристики микрометров гладких типа МК Diapazon
| Модель микрометра | Диапазон измерений, мм | Цена деления, мм | Пределы допускаемой абсолютной погрешности, мм |
| МК 25 | от 0 до 25 вкл. | 0,01 | ± 0,004 |
| МК 50 | св. 25 до 50 вкл. | 0,01 | ± 0,004 |
| МК 75 | св. 50 до 75 вкл. | 0,01 | ± 0,005 |
| МК 100 | св. 75 до 100 вкл. | 0,01 | ± 0,005 |
| МК 125 | св. 100 до 125 вкл. | 0,01 | ± 0,006 |
| МК 150 | св. 125 до 150 вкл. | 0,01 | ± 0,006 |
| МК 175 | св. 150 до 175 вкл. | 0,01 | ± 0,007 |
| МК 200 | св. 175 до 200 вкл. | 0,01 | ± 0,007 |
| МК 225 | св. 200 до 225 вкл. | 0,01 | ± 0,008 |
| МК 250 | св. 225 до 250 вкл. | 0,01 | ± 0,008 |
| Модель микрометра | Диапазон измерений, мм | Дискретность отсчета, мм | Цена деления, мм | Пределы допускаемой абсолютной погрешности, мм |
| МКЦ 25 | от 0 до 25 вкл. | 0,001 | 0,01 | ± 0,004 |
| МКЦ 50 | св. 25 до 50 вкл. | 0,001 | 0,01 | ± 0,004 |
| МКЦ 75 | св. 50 до 75 вкл. | 0,001 | 0,01 | ± 0,005 |
| МКЦ 100 | св. 75 до 100 вкл. | 0,001 | 0,01 | ± 0,005 |
| МКЦ 125 | св. 100 до 125 вкл. | 0,001 | 0,01 | ± 0,006 |
| МКЦ 150 | св. 125 до 150 вкл. | 0,001 | 0,01 | ± 0,006 |
| МКЦ 175 | св. 150 до 175 вкл. | 0,001 | 0,01 | ± 0,007 |
| МКЦ 200 | св. 175 до 200 вкл. | 0,001 | 0,01 | ± 0,007 |
| МКЦ 225 | св. 200 до 225 вкл. | 0,001 | 0,01 | ± 0,008 |
| МКЦ 250 | св. 225 до 250 вкл. | 0,001 | 0,01 | ± 0,008 |
Измерительное усилие, Н Колебание измерительного усилия, Н Диапазон рабочих температур, °С Относительная влажность воздуха, %
от 5 до 10; 2
от +5 до +40; не более 80.
Знак утверждения типа наносится на футляр микрометра методом наклейки и в правом верхнем углу паспорта типографским методом.
| Наименование | Количество |
| микрометр гладкий типа МК Diapazon или МКЦ Diapazon | 1 шт. |
| установочная мера (кроме МК 25 и МКЦ 25) | 1 шт. |
| элемент питания (только для микрометров МКЦ) | 1 шт. |
| ключ | 1 шт. |
| футляр | 1 шт. |
| паспорт | 1 экз. |
| методика поверки | 1 экз. |
осуществляется в соответствии с документом по поверке МП 51300-12 «Микрометры гладкие типа МК Diapazon и МКЦ Diapazon. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в июле 2011 г. и включенным в комплект поставки микрометров. Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по МИ 1604-87.
Метод измерений изложен в разделе «Порядок работы и обслуживание» паспорта микрометров гладких типа МК Diapazon и МКЦ Diapazon.
Нормативная и техническая документация, устанавливающая требования к микрометрам гладким типа МК Diapazon и МКЦ Diapazon.
МИ 2060-90 «ГСИ. Г осударственная поверочная схема для средств измерений длины в диапазоне 110-6 .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы-изготовителя.
