| Номер в госреестре | 44423-15 |
| Наименование СИ | Датчики-газоанализаторы |
| Обозначение типа СИ | ДАХ-М |
| Изготовитель | Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор»(ФГУП «СПО «Аналитприбор»), г. Смоленск |
| Год регистрации | 2015 |
| Срок свидетельства | 07.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики-газоанализаторы ДАХ-М (далее - газоанализаторы) предназначены для непрерывных автоматических измерений массовой концентрации одного из вредных веществ: оксида углерода (CO), сероводорода (H2S), диоксида серы (SO2), водорода хлористого (HCl), хлора (Cl2), диоксида азота (NO2), аммиака (NH3), амила (АТ, тетраоксид азота (N2O4), одоранта (RSH), а также объемной доли кислорода (O2) в воздухе рабочей зоны и в технологических средах, содержащих углеводороды.
Г азоанализаторы представляют собой стационарные приборы непрерывного действия. Принцип действия газоанализаторов - электрохимический.
Способ подачи пробы - диффузионный или принудительный, за счет избыточного давления в точке отбора или с помощью дополнительного устройства доставки пробы, например, эжектора.
Газоанализаторы имеют конструктивные исполнения в соответствии с таблицами 1 и 2.
Таблица 1
| Обозначение газоанализаторов | Условное наименование групп конструктивных исполнений газоанализаторов | Условное наименование конструктивных исполнений газоанализаторов |
| ИБЯЛ.413412.005 | ДАХ-М-01 | ДАХ-М-01 -АА-ВВВВ |
| ИБЯЛ.413412.005-02 | ДАХ-М-03 | ДАХ-М-03-АА-ВВВВ |
| ИБЯЛ.413412.005-03 | ДАХ-М-04 | ДАХ-М-04-АА-ВВВВ |
| ИБЯЛ.413412.005-04 | ДАХ-М-05 | ДАХ-М-05-АА-ВВВВ |
| ИБЯЛ.413412.005-06 | ДАХ-М-05Х | ДАХ-М-05Х-АА-ВВВВ |
| ИБЯЛ.413412.005-05 | ДАХ-М-06 | ДАХ-М-06-АА-ВВВВ |
| Примечания АА - химическая формула определяемого компонента в соответствии с таблицей 4; ВВВВ - верхний предел диапазона измерений газоанализаторов в соответствии с таблицей 4. | ||
Газоанализаторы ДАХ-М-01/-03/-04 выполнены одноблочными, в корпусе из полиамида угленаполненого.
На передней панели газоанализаторов ДАХ-М-01/-03/-04 расположены:
- индикатор зеленого цвета свечения «ВКЛ»;
- индикатор красного цвета свечения «ПОРОГ»;
- защитная крышка, под которой расположены кнопки управления режимами работы газоанализаторов ДАХ-М-01 («Р», «В», «<», «>») или подстроечные резисторы «0», « », предназначенные для корректировки нуля и чувствительности газоанализаторов ДАХ-М-03/-04;
- окно цифрового индикатора газоанализаторов ДАХ-М-01;
К задней стенке корпуса газоанализаторов крепится пластина для крепления газоанализатора на стене, на нижней стенке корпуса имеется разъем для подключения кабеля питания и выходного токового сигнала.
Газоанализаторы ДАХ-М-05/-05Х/-06 выполнены одноблочными, в металлическом корпусе.
В состав газоанализатора входят:
- корпус;
- крышка нижняя;
- крышка для доступа к подключению кабеля;
- кабельный ввод;
- ЭХД.
Крышка закрывает доступ к плате коммутации, под крышкой расположены:
- клеммники винтовые для подключения: кабеля питания; вторичного регистрирующего прибора, контролирующего выходной сигнал постоянного тока (для газоанализаторов ДАХ-М-05/-05Х); кабеля связи с внешними устройствами по интерфейсу RS485 (для газоанализаторов ДАХ-М-06);
- винт заземления для соединения экрана подключаемого кабеля.
На нижней крышке расположены:
- кнопка управления «МЕНЮ/ВВОД»;
- цифровой индикатор;
- индикаторы единичные красного цвета «ВКЛ», «ПОРОГ»;
- кнопки управления «>», «<».
Таблица 2
| Условное наименование групп конструктивных исполнений газоанализаторов | Напря жение питания, В | Наличие цифровой индикации | Основной вид взрыво защиты | Наличие и тип выходного сигнала постоянного тока | Наличие цифрового канала связи | Степень защиты по ГОСТ14254-96 |
| ДАХ-М-01 | 10 - 24 | + | ib | общий минус | — | IP54 |
| ДАХ-М-03 | 10 - 16 | — | общий минус | — | ||
| ДАХ-М-04 | 10 - 16 | — | общий плюс | — | ||
| ДАХ-М-05 | 10 - 32 | + | d | гальванически развязанный | HART | IP65 |
| ДАХ-М-05Х | ||||||
| ДАХ-М-06 | 10 - 32 | + | — | RS485 | ||
| Примечания "Общий минус" означает, что направление протекания тока - от линии выходного сигнала постоянного тока газоанализатора в минусовой вывод источника питания. "Общий плюс" означает, что направление протекания тока - от плюсового вывода источник питания в линию выходного сигнала постоянного тока газоанализатора. Электрическое питание газоанализаторов ДАХ-М-03, ДАХ-М-04 может осуществляться от источника питания постоянного тока напряжением от 10 до 24 В, без предъявления требований к взрывозащите, при установке вне взрывоопасной зоны. | ||||||

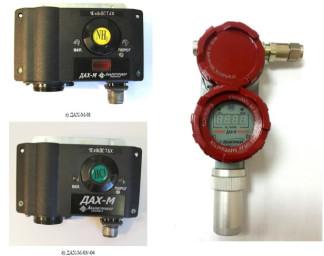

Внешний вид газоанализаторов ДАХ-М-01/-03/-04 приведен на рисунке 1. Внешний вид газоанализаторов ДАХ-М-05/-05Х/-06 приведен на рисунке 2. Схема пломбировки от несанкционированного доступа приведена на рисунке 3.
б) ДАХ-М-03/-04 Рисунок 1 - Внешний вид газоанализаторов ДАХ-М-01/-03/-04.
©
| п г | □ \ с | 1 г |
| -1- | -1- | |
| ? \ S |
®
*3”
Стрелкой указано место пломбировки от несанкционированного доступа. Рисунок 3 - Схема пломбировки газоанализаторов от несанкционированного доступа
а) ДАХ-М-01/-03/-04
Газоанализаторы ДАХ-М-01/-05/-05Х/-06 имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем специально для непрерывного автоматического измерения содержания определяемого компонента.
В газоанализаторах ДАХ-М-03/-04 программное обеспечение отсутствует.
Основные функции встроенного ПО:
- измерение содержания определяемого компонента;
- индикация измеренных значений на цифровом индикаторе газоанализатора;
- выдача унифицированного выходного сигнала постоянного тока, пропорционального содержанию определяемого компонента (для ДАХ-М-01/-05/-05Х);
- выдача световой сигнализации, свидетельствующей о достижении содержанием определяемого компонента установленных пороговых значений;
- связь с внешними устройствами по цифровому каналу RS-485 (для ДАХ-М-06) или HART (для ДАХ-М-05Х).
Идентификационные данные ПО приведены в таблице 3
Таблица 3
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | БАХ-М-01 | БАХ-М-05-05Х-06 |
| Номер версии (идентификационный номер) ПО | 2.00 | 2.00 |
| Цифровой идентификатор ПО | 7116 | E2C3 |
| Другие идентификационные данные | Алгоритм вычисления цифрового идентификатора ПО CRC-16 | Алгоритм вычисления цифрового идентификатора ПО CRC-16 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений осуществляется посредством механического опечатывания и соответствует высокому уровню защиты в соответствии с Р 50.2.077-2014.
а) метрологические характеристики газоанализаторов
Диапазоны измерений, диапазоны показаний газоанализаторов соответствуют данным, приведенным в таблице 4.
Номинальная статическая характеристика преобразования газоанализаторов по выходному сигналу постоянного тока (I, мА) должна иметь вид
I = 1н + Кп • Свх,
где 1н - начальный уровень выходного токового сигнала, равный:
- для газоанализаторов всех исполнений, кроме ДАХ-М-ХХ-NH3-600, - 4 мА;
- для газоанализаторов ДАХ-М-ХХ-NH3-600:
а) 4 мА при Свх от 0 до 125 мг/м ;
б) 10 мА при Свх от 125 до 600 мг/м ;
Свх - действительное значение содержания определяемого компонента на входе газоанализатора, массовая концентрация, мг/м , (объемная доля, %);
Kn - номинальный коэффициент преобразования согласно таблице 5, мА/(мг/м3) (мА/объемная доля, % для газоанализаторов ДАХ-М-ХХ-02).
Таблица 4
| Условное наименование газоанализаторов | Единица физической величины | Диапазон измерений | Диапазон показаний |
| ДАХ-М-ХХ-СО-200 | массовая концентрация, мг/м3 | от 0 до 200 | от 0 до 200 |
| ДАХ-М-ХХ-СО-1500 | массовая концентрация, мг/м3 | от 0 до 1500 | от 0 до 1500 |
| ДАХ-М-ХХ-H2S-40 | массовая концентрация, мг/м3 | от 0 до 40 | от 0 до 40 |
| ДАХ-М-ХХ- S02 -20 | массовая концентрация, мг/м3 | от 0 до 20 | от 0 до 20 |
| ДАХ-М-ХХ-С12-25 | массовая концентрация, мг/м3 | от 0 до 25 | от 0 до 25 |
| ДАХ-М-ХХ-NH -600 | массовая концентрация, мг/м3 | от 0 до 600 | от 0 до 600 |
| ДАХ-М-ХХ-КНз-2000 | массовая концентрация, мг/м3 | от 200 до 2000 | от 0 до 2000 |
| ДАХ-М-ХХ-02-30 | объемная доля, % | от 0 до 30 | от 0 до 30 |
| ДАХ-М-ХХ-К02-10 | массовая концентрация, мг/м3 | от 0 до 10 | от 0 до 10 |
| ДАХ-М-ХХ-НС1-30 | массовая концентрация, мг/м3 | от 5 до 30 | от 0 до 30 |
| ДАХ-М-ХХ-RSH-5 | массовая концентрация, мг/м3 | от 0 до 5 | от 0 до 5 |
| ДАХ-М-ХХ-С12-50 | массовая концентрация, мг/м3 | от 0 до 50 | от 0 до 50 |
| ДАХ-М-ХХ-02-10 | объемная доля, % | от 0 до 10 | от 0 до 10 |
| ДАХ-М-ХХ-К204-20 | массовая концентрация, мг/м3 | от 0 до 20 | от 0 до 20 |
| ДАХ-М-06-02-25 | объемная доля, % | от 0 до 25 | от 0 до 25 |
| Примечания ХХ - требование относится ко всем группам конструктивных исполнений газоанализаторов в соответствии с таблицей 1. Поверочным компонентом газоанализаторов ДАХ-М-ХХ-RSH^ является этилмеркап-тан (C2H5SH). Поверочным компонентом газоанализаторов ДАХ-М-ХХ-К204-20 является диоксид азота (N02). Диапазон показаний газоанализаторов ДАХ-М-ХХ^02-10 по цифровому индикатору и цифровому каналу связи - от 0 до 20 мг/м . | |||
| Условное наименование газоанализаторов | Значения номинального коэффициента преобразования |
| ДАХ-М-ХХ-СО-200 | 0,080 |
| ДАХ-М-ХХ-СО-1500 | 0,011 |
| ДАХ-М-ХХ-Ы28-40 | 0,400 |
| ДАХ-М-ХХ-Б02 -20 | 0,800 |
| ДАХ-М-ХХ-С12-25 | 0,640 |
| ДАХ-М-ХХ-ВД-600 | 0,065 на участке диапазона измерений от 0 до 125 мг/м3 |
| 0,0168 на участке диапазона измерений от 125 до 600 мг/м3 | |
| ДАХ-М-ХХ-КНэ-2000 | 0,008 |
| ДАХ-М-ХХ-02-30 | 0,533 |
| ДАХ-М-ХХ-Ш2-10 | 1,6 |
| ДАХ-М-ХХ-НС1-30 | 0,533 |
| ДАХ-М-ХХ-RSH- 5 | 3,2 |
| ДАХ-М-ХХ-С12-50 | 0,32 |
| ДАХ-М-ХХ-02-10 | 1,6 |
| ДАХ-М-ХХ-^04-20 | 0,800 - по тетраоксиду азота |
| 0,800 - по поверочному компоненту диоксиду азота | |
| ДАХ-М-06-02-25 | 0,640 |
б) характеристики погрешности газоанализаторов
Пределы допускаемой основной абсолютной Ад (относительной 5д) погрешности газоанализаторов соответствуют данным, приведенным в таблице 6.
Таблица 6
| Условное наименование газоанализаторов | Пределы допускаемой основной погрешности газоанализаторов | Участок диапазона измерений, в котором нормируется основная погрешность |
| ДАХ-М-ХХ-СО-200 | Ад = ± 5 мг/м | от 0 до 20 мг/м3 |
| 5д = ± 25 % | св. 20 до 200 мг/м3 | |
| ДАХ-М-ХХ-СО-1500 | Ад = ± 50 мг/м | от 0 до 200 мг/м3 |
| 5д = ± 25 % | св. 200 до 1500 мг/м3 | |
| ДАХ-М-ХХ-Н^-40 | Ад = ± 2 мг/м3 | от 0 до 10 мг/м |
| Ад = ± (2 + 0,25(Свх - 10)) мг/м3 | 3 св. 10 до 40 мг/м | |
| ДАХ-М-ХХ^02-20 | Ад = ± 2 мг/м3 | от 0 до 10 мг/м |
| Ад = ± (2 + 0,25(Свх - 10)) мг/м3 | 3 св. 10 до 20 мг/м | |
| ДАХ-М-ХХ-С12-25 | Ад = ± 0,25 мг/м3 | от 0 до 1 мг/м |
| 5д = ± 25 % | 3 св. 1 до 25 мг/м | |
| ДАХ-М-ХХ-ВД-600 | Ад = ± 5 мг/м | 3 от 0 до 20 мг/м |
| 5д = ± 25 % | св. 20 до 600 мг/м3 | |
| ДАХ-М-ХХ-КНэ-2000 | 5д = ± 25 % | во всем диапазоне |
| ДАХ-М-ХХ-02-30 | Ад = 0,9 % объемной доли | |
| ДАХ-М-ХХ-Ш2-10 | Ад = ± 0,5 мг/м | от 0 до 2 мг/м |
| Ад = ± (0,5 + 0,17(Свх - 2)) мг/м3 | св. 2 до 10 мг/м | |
| ДАХ-М-ХХ-НС1-30 | 5д = ± 25 % | во всем диапазоне |
| ДАХ-М-ХХ-RSH- 5 | Ад = ± 0,25 мг/м3 | от 0 до 1 мг/м |
| 5д = ± 25 % | св. 1 до 5 мг/м3 | |
| ДАХ-М-ХХ-С12-50 | Ад = ± (2 + 0,15- Свх) мг/м3 | во всем диапазоне |
| Условное наименование газоанализаторов | Пределы допускаемой основной погрешности газоанализаторов | Участок диапазона измерений, в котором нормируется основная погрешность |
| ДАХ-М-ХХЮ2-10 | Ад = ± (0,3 + 0,02- Свх) %, объемной доли | во всем диапазоне |
| ДАХ-М-ХХ- N2O4-20 | Ад = ± 1,25 мг/м3 | от 0 до 5 мг/м |
| Ад = ± (1,25 + 0,25 (Свх - 5)) мг/м3 | св. 5 до 20 мг/м | |
| ДАХ-М-06Ю2-25 | Ад = ± 0,2 %, объемной доли | от 0 до 6 |
| Ад = ± 0,4 %, объемной доли | св. 6 до 25 | |
| Примечание - Свх - значение концентрации определяемого компонента на входе газо- 3 анализатора, мг/м (объемная доля, %). | ||
Предел допускаемой вариации показаний в долях от пределов допускаемой основной абсолютной (относительной) погрешности не более
в) характеристики чувствительности газоанализаторов к влияющим величинам
Пределы допускаемой дополнительной погрешности газоанализаторов от изменения температуры окружающей среды в долях от пределов допускаемой основной погрешности соответствуют данным, приведенным в таблице 7.
Пределы допускаемой дополнительной погрешности при изменении атмосферного давления в рабочих условиях эксплуатации на каждые 3,3 кПа (25 мм рт.ст.) от номинального значения давления (101,3 ± 4,0) кПа ((760 ± 30) мм рт.ст.), в долях от пределов допускаемой основной погрешности, не более:
- для газоанализаторов ДАХ-М-ХХ-О2-30, ДАХ-М-ХХ-O2-10 1,0
- для остальных газоанализаторов 0,5
Пределы допускаемой дополнительной погрешности при изменении относительной влажности анализируемой среды в диапазоне от 30 до 98 % от номинального значения влажности 65 % без конденсации влаги при температуре 25 °С, в долях от пределов допускаемой основной погрешности, не более: 0,5
Таблица 7
| Наименование газоанализаторов | Пределы допускаемой дополнительной погрешности газоанализаторов на участках диапазона рабочей температуры | ||
| от минус 40 до минус 30 °С | от минус 30 до плюс 45 °С на каждые 10 °С | от 45 до 50 °С | |
| ДАХ-М-ХХ-СО-200 | 1,5 | 0,6 | 1,5 |
| ДАХ-М-ХХ-СО-1500 | 1,5 | 0,6 | 1,5 |
| ДАХ-М-ХХ-Л^-40 | 1,5 | 0,6 | 1,5 |
| ДАХ-М-ХХ^2 -20 | 1,5 | 0,6 | 1,5 |
| ДАХ-М-ХХ-Ch -25 | 1,5 | 0,6 | 1,5 |
| ДАХ-М-ХХ-NH -600 | 1,5 | 0,6 | 1,5 |
| ДАХ-М-ХХ-NHз-2000 | 1,5 | 0,6 | 1,5 |
| ДАХ-М-ХХЮ2-30 | - | 1,0 (от минус 20 °С) | 1,5 |
| ДАХ-М-ХХ-Ш2-10 | 1,5 | 0,6 | 1,5 |
| ДАХ-М-ХХ-Ж1-30 | * | 0,6 (от минус 15 °С) | 1,5 |
| ДАХ-М-ХХ-RSH^ | 1,5 | 0,6 | 1,5 |
| ДАХ-М-ХХ-02-50 | 1,5 | 0,6 | 1,5 |
| ДАХ-М-ХХЮ2-10 | - | 1,0 (от минус 20 °С) | 1,5 |
| Наименование газоанализаторов | Пределы допускаемой дополнительной погрешности газоанализаторов на участках диапазона рабочей температуры | ||
| от минус 40 до минус 30 °С | от минус 30 до плюс 45 °С на каждые 10 °С | от 45 до 50 °С | |
| ДАХ-М-ХХ-^04-20 | 1,5 | 0,6 | 1,5 |
| ДАХ-М-06-02-25 | - | 1,0 (от минус 20 °С) | - |
| Примечание - «*» - в указанном диапазоне температуры пары хлористого водорода не образуются. | |||
Г азоанализаторы устойчивы к наклонам на угол 20° в любом направлении от рабочего (вертикального) положения.
Газоанализаторы устойчивы к воздействию вибрации частотой от 10 до 55 Гц и амплитудой не более 0,35 мм.
Газоанализаторы, кроме ДАХ-М-ХХ-02-30 и ДАХ-М-ХХ-№204-20, соответствуют требованиям к основной погрешности после воздействия перегрузки по содержанию определяемых компонентов, приведенных в таблице 8, в течение 10 мин.
Время восстановления характеристик газоанализаторов после снятия перегрузки не более 60 мин.
Таблица 8
| Наименование газоанализаторов | Содержание определяемого компонента, % от разности между пределами измерений |
| ДАХ-М-ХХ-NH3-2000, ДАХ-М-ХХ-НС1-30 | 150 |
| ДАХ-М-ХХ-NH3-600 | 170 |
| ДАХ-М-ХХ-СО-200 | 350 |
| ДАХ-М-ХХ-СО-1500, ДАХ-М-ХХ-Н^-40, ДАХ-М-ХХ-С12-50, ДАХ-М-ХХ-С12-25, ДАХ-М-ХХ^02-20, ДАХ-М-ХХ-Ш2-10, ДАХ-М-ХХ-02-10, дах-м-хх-rsh^ | 200 |
| ДАХ-М-06-02-25 | 120 |
Газоанализаторы соответствуют требованиям к основной погрешности при содержании в анализируемой среде неопределяемых компонентов, приведенных в таблице 9.
Таблица 9
| Наименование газоанализаторов | Содержание неопределяемых компонентов, не более | |||||||
| С0 мг/м3 | H2S мг/м3 | S02 мг/м3 | С12 3 мг/м3 | СН4 объемная доля, % | С3Н8 объемная доля, % | N02 мг/м3 | НС1 мг/м3 | |
| ДАХ-М-ХХ-С0-200 | - | 10 | 10 | 1,00 | 1,00 | 1,00 | - | 5,0 |
| ДАХ-М-ХХ-С0-1500 | - | 10 | 10 | 1,00 | 1,00 | 1,00 | - | 5,0 |
| ДАХ-М-ХХ-Н^-40 | 20 | - | 10 | 1,00 | 1,00 | 1,00 | 1,0 | 5,0 |
| ДАХ-М-ХХ-RSH^ | 1,0 | 0,1 | ||||||
| ДАХ-М-ХХ-S02-20 | 20 | 0,01 | - | 1,00 | 1,00 | 1,00 | 1,0 | 5,0 |
| ДАХ-М-ХХ-С12-25 | 20 | 0,01 | 0,5 | - | 1,00 | 1,00 | 0,1 | 5,0 |
| ДАХ-М-ХХ-С12-50 | ||||||||
| ДАХ-М-ХХ-NH3-600 | 20 | 10 | 10 | 1,00 | 1,00 | 1,00 | 10 | 5,0 |
| ДАХ-М-ХХ-NHз-2000 | 20 | 10 | 10 | 1,00 | 1,00 | 1,00 | 10 | 5,0 |
| ДАХ-М-ХХ-N02-10 | 20 | 0,01 | 10 | 1,00 | 1,00 | 1,00 | - | 5,0 |
| ДАХ-М-ХХ-НС1-30 | 20 | 0,01 | 0,5 | 1,00 | 1,00 | 1,00 | 1,0 | - |
| ДАХ-М-ХХ-02-30 | 20 | 10 | 10 | 1,00 | 1,00 | 1,00 | 10 | 5,0 |
| Наименование газоанализаторов | Содержание неопределяемых компонентов, не более | |||||||
| С0 мг/м3 | H2S мг/м3 | S02 мг/м3 | С12 3 мг/м3 | СН4 объемная доля, % | С3Н8 объемная доля, % | N02 мг/м3 | НС1 мг/м3 | |
| ДАХ-М-ХХ-02-10 | - | - | - | - | 100 | - | - | - |
| ДАХ-М-ХХ-^04-20 | 20 | 0,01 | 10 | 1,00 | 1,00 | 1,00 | - | 5,0 |
| ДАХ-М-06-02-25 | 20 | 10 | 10 | 1,00 | 1,00 | 1,00 | 10 | 5,0 |
г) динамические характеристики газоанализаторов
Г азоанализаторы имеют световую сигнализацию о превышении измеренным значением содержания определяемого компонента установленных пороговых значений. Количество и тип порогов сигнализации приведены в таблице 10.
Значения порогов сигнализации при выпуске из производства, если иные значения не оговорены при заказе газоанализаторов, соответствуют данным, приведенным в таблице 10.
Время срабатывания сигнализации при содержании определяемых компонентов на входе газоанализаторов, в 1,6 раза превышающем пороговые значения, не более приведенного в таблице 10.
Таблица 10
| Условное наименование групп конструктивных исполнений газоанализаторов | Наличие порогов сигнализации | |
| ПОРОГ 1 (предупредительная) | ПОРОГ2 (аварийная) | |
| ДАХ-М-01 | да | да |
| ДАХ-М-03 | нет | да |
| ДАХ-М-04 | нет | да |
| ДАХ-М-05 | да | да |
| ДАХ-М-05Х | да | да |
| ДАХ-М-06 | да | да |
Время срабатывания сигнализации при содержании определяемых компонентов на входе газоанализаторов, в 1,6 раза превышающем пороговые значения, не более приведенного в таблице 11.
Таблица 11
| Условное | Значения порогов | Единица | Время сраба | |
| наименование | сигнализации | физической | тывания сиг | |
| газоанализаторов | ПОРОГ 1 | ПОРОГ2 | величины | нализации, с |
| ДАХ-М-ХХ-СО-200 | 20 | 100 | массовая концентрация, мг/м3 | |
| ДАХ-М-ХХ-СО-1500 | * | * | массовая концентрация, мг/м3 | |
| ДАХ-М-ХХ-Н^-40 | 10 | 40 | массовая концентрация, мг/м3 | 30 |
| ДАХ-М-ХХ- S02 -20 | 10 | 20 | массовая концентрация, мг/м3 | |
| ДАХ-М-ХХ-С12-25 | 1 | 5 | массовая концентрация, мг/м3 | |
| ДАХ-М-ХХ-NH3-600 | 20 | 100 | массовая концентрация, мг/м3 | 60 |
| ДАХ-М-ХХ-NHз-2000 | * | * | массовая концентрация, мг/м3 | |
| ДАХ-М-ХХ-02-30 | 23 | 18 | объемная доля, % | 30 |
| ДАХ-М-ХХ-Ш2-10 | 2 | 10 | массовая концентрация, мг/м3 | |
| ДАХ-М-ХХ-НС1-30 | 5 | 25 | массовая концентрация, мг/м3 | 60 |
| ДАХ-М-ХХ^Н-5 | 1 | 4 | массовая концентрация, мг/м3 | 30 |
| ДАХ-М-ХХ-С12-50 | * | * | массовая концентрация, мг/м3 | 30 |
| ДАХ-М-ХХ-02-10 | 2 | 4 | объемная доля, % | 30 |
| ДАХ-М-ХХ-^04-20 | 5 | 10 | массовая концентрация, мг/м3 | 30 |
| Условное | Значения порогов | Единица | Время сраба | |
| наименование | сигнализации | физической | тывания сиг | |
| газоанализаторов | ПОРОГ 1 | ПОРОГ2 | величины | нализации, с |
| ДАХ-М-06Ю2-25 | 23 | 18 | объемная доля, % | 30 |
| Примечание - «* | » - устанавливается согласно заказу. | |||
Номинальное время установления показаний Т0,9ном соответствует данным, приведенным в таблице 12.
Таблица 12
| Условное наименование газоанализаторов | Т0,9ном, с |
| ДАХ-М-ХХ-СО-200, ДАХ-М-ХХ-СО-1500, ДАХ-М-ХХ-H2S-40, ДАХ-М-ХХ^2-20, ДАХ-М-ХХЮ2-30, ДАХ-М-ХХ-Ш2-10, ДАХ-М-ХХЮ2-10, ДАХ-М-ХХ-RSH^, ДАХ-М-ХХ-N2O4-20, ДАХ-М-06Ю2-25 | 60 |
| ДАХ-М-ХХ-02-25, ДАХ-М-ХХ-Й2-50 | 90 |
| ДАХ-М-ХХ-ЫП3-600, ДАХ-М-ХХ-КЛ3-2000, ДАХ-М-ХХ-Ж1-30 | 180 |
Допускаемый интервал времени работы газоанализаторов без корректировки показаний по ПГС не менее 6 месяцев.
д) технические характеристики газоанализаторов
Электрическое питание газоанализаторов осуществляется:
- ДАХ-М-01 - от источника питания постоянного тока с выходным напряжением от 10 до 24 В, имеющего выходные искробезопасные электрические цепи с искробезопасными параметрами (уровень искробезопасной электрической цепи и подгруппа электрооборудования), которые должны соответствовать условиям применения газоанализаторов во взрывоопасной зоне;
- ДАХ-М-03, ДАХ-М-04 - от источника питания постоянного тока с выходным напряжением от 10 до 16 В, имеющего выходные искробезопасные электрические цепи с искробезопасными параметрами (уровень искробезопасной электрической цепи и подгруппа электрооборудования), которые должны соответствовать условиям применения газоанализаторов во взрывоопасной зоне;
- ДАХ-М-05, ДАХ-М-05Х, ДАХ-М-06 - от источника питания постоянного тока с выходным напряжением от 10 до 32 В;
- ДАХ-М-03, ДАХ-М-04 при установке вне взрывоопасной зоны - от источника питания постоянного тока с выходным напряжением от 10 до 24 В.
Габаритные размеры газоанализаторов, мм, не более:
- ДАХ-М-01, ДАХ-М-03, ДАХ-М-04: длина - 180; ширина - 60; высота - 155;
- ДАХ-М-05, ДАХ-М-05Х, ДАХ-М-06: длина - 200; ширина - 125; высота - 315.
Масса газоанализаторов, кг, не более
- ДАХ-М-01, ДАХ-М-03, ДАХ-М-04 - 2;
- ДАХ-М-05, ДАХ-М-05Х, ДАХ-М-06 - 4.
Условия эксплуатации газоанализаторов:
- диапазон температуры окружающей среды:
- ДАХ-М-06-О2-25 - от минус 20 до плюс 45 °С;
- исполнения ДАХ-М-ХХ-О2-30 и ДАХ-М-ХХ-О2-10 - от минус 20 до плюс 50 °С;
- остальные газоанализаторы - от минус 40 до плюс 50 °С.
- диапазон атмосферного давления - от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);
- диапазон относительной влажности воздуха - от 30 до 98 % при температуре 25 °С и более низких температурах без конденсации влаги;
-2 3
- содержание пыли не более 10 г/м ;
Лист № 13 Всего листов 15
- производственная вибрация с частотой от 10 до 55 Гц и амплитудой не более 0,35 мм;
- рабочее положение вертикальное, угол наклона в любом направлении не более 20°.
По устойчивости к воздействию климатических факторов окружающей среды по ГОСТ 15150-69 газоанализаторы соответствуют видам климатического исполнения:
- ДАХ-М-01, ДАХ-М-03, ДАХ-М-04 - УХЛ2 в диапазоне рабочей температуры от минус 40 (для исполнений ДАХ-М-ХХ-О2-30, ДАХ-М-ХХ-О2-10 - от минус 20) до плюс 50 °С;
- ДАХ-М-05, ДАХ-М-05Х, ДАХ-М-06 - УХЛ1 в диапазоне рабочей температуры:
- ДАХ-М-06-О2-25 - от минус 20 до плюс 45 °С;
- исполнения ДАХ-М-ХХ-О2-30 и ДАХ-М-ХХ-О2-10 - от минус 20 до плюс 50 °С;
- остальные газоанализаторы - от минус 40 до плюс 50 °С.
По устойчивости к воздействию температуры и влажности окружающей среды по ГОСТ Р 52931-2008 газоанализаторы соответствуют:
- ДАХ-М-01, ДАХ-М-03, ДАХ-М-04 - группе С4 в диапазоне рабочей температуры от минус 40 (для исполнений ДАХ-М-ХХ-О2-30, ДАХ-М-ХХ-О2-10 - от минус 20) до плюс 50 °С;
- ДАХ-М-05, ДАХ-М-05Х, ДАХ-М-06 - группе Д3 в диапазоне рабочей температуры:
- ДАХ-М-06-О2-25 - от минус 20 до плюс 45 °С;
- исполнения ДАХ-М-ХХ-О2-30 и ДАХ-М-ХХ-О2-10 - от минус 20 до плюс 50 °С;
- остальные газоанализаторы - от минус 40 до плюс 50 °С.
Степень защиты газоанализаторов по ГОСТ 14254-96 приведена в таблице 2.
Средний полный срок службы газоанализаторов в условиях эксплуатации, без учета среднего срока службы ЭХД - не менее 10 лет.
Средняя наработка на отказ газоанализаторов в условиях эксплуатации (с учетом технического обслуживания) - не менее 30000 ч.
Газоанализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р 51522.1-2011.
Знак утверждения типа наносится:
- на титульный лист (центр листа) руководства по эксплуатации типографским способом;
- на табличку, расположенную на газоанализаторе.
Комплект поставки газоанализаторов соответствует указанному в таблице 12. Таблица 12
| Обозначение | Наименование | Кол. | Примечание |
| Датчик-газоанализатор ДАХ-М | 1 шт. | Согласно исполнению | |
| ИБЯЛ.413412.005 ВЭ | Ведомость эксплуатационных документов | 1 экз. | |
| Комплект эксплуатационных документов | 1 компл. | Согласно ИБЯЛ.413412.005 ВЭ | |
| Комплект ЗИП | 1 компл. | Согласно ведомости ЗИП конкретного исполнения |
Поверка осуществляется по документу ИБЯЛ.413412.005 МП «Датчики-газоанализаторы ДАХ-М. Методика поверки», утвержденному ФГУП «ВНИИМС» 16 февраля 2015 г.
Основные средства поверки:
- ГСО-ПГС, выпускаемые по ТУ 6-16-2956-92, в баллонах под давлением:
- состава СО-воздух (номера по реестру ГСО-ПГС 10465-2014, 10466-2014);
- состава СО-N (номер по реестру ГСО-ПГС 10465-2014);
- состава О2-№2 (номера по реестру ГСО-ПГС 10465-2014);
- состава КН3-воздух (номер по реестру ГСО-ПГС 7922-2001);
Лист № 14 Всего листов 15
- ПГС, полученные с генератора ГДП-102 с использованием источников микропотока ИБЯЛ.418319.013 ТУ: состава С2Н^Н-воздух, S02-воздух, H2S- воздух, N02-воздух, С12-воздух, НС1-воздух;
- ПГС, полученные при помощи установки для приготовления ПГС NH3 с воздухом 368УО^22 ИБЯЛ.064444.001, состава NH3-воздух;
- ПГС, полученные при помощи установки для приготовления ПГС NH3 с воздухом 368УО^2000 ИБЯЛ.064444.002, состава NH3-воздух;
- воздух кл.1 ГОСТ 17433-80;
- азот газообразный особой (или повышенной) чистоты ГОСТ 9293-74;
- персональный компьютер с установленным ПО «ДАХ-М».
методики измерений приведены в ИБЯЛ.413412.005 РЭ.
Нормативные и технические документы, устанавливающие требования к датчикам-газоанализаторам ДАХ-М
ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия.
ГОСТ 14254-96 Степени зашиты, обеспечиваемые оболочками (Код IP).
ГОСТ Р 51522.1-2011 ЭМС. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 30852.0-2002 (МЭК 60079-0:1998) Электрооборудование взрывозащищенное. Часть 0. Общие требования
ГОСТ 30852.1-2002 (МЭК 60079-1:1998) Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «Взрывонепроницаемая оболочка»;
ГОСТ 30852.10-2002 (МЭК 60079-11:1999) Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i
ИБЯЛ.413412.005 ТУ Датчики-газоанализаторы ДАХ-М. Технические условия.
- выполнение работ по обеспечению безопасных условий и охраны труда;
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 88640 |
| Поверителей | 228 |
| Актуальность данных | 24.07.2025 |
