| Номер в госреестре | 71438-18 |
| Наименование СИ | Манометры избыточного давления, вакуумметры и мановакуумметры показывающие |
| Обозначение типа СИ | МП-Ум, МВП-Ум, ВП-Ум |
| Изготовитель | ЗАО "Сектор-М", г.Томск |
| Год регистрации | 2018 |
| Срок свидетельства | 07.06.2024 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры избыточного давления, вакуумметры и мановакуумметры показывающие МП-Ум, МВП-Ум, ВП-Ум (далее - приборы) предназначены для измерений избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, газа и пара, в том числе кислорода, ацетилена и хладонов 12, 13, 22, 134а, 142, 404а и 502.
Принцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины. Под воздействием измеряемого давления свободный конец пружины перемещается и через передаточный механизм приводит во вращательное движение указательную стрелку приборов.
Приборы имеют следующие модификации МП3-Ум, МП4-Ум, МВП3-Ум, МВП4-Ум, ВП3-Ум, ВП4-Ум.
Приборы изготавливаются в стальном корпусе или в корпусе из полистирола с литым стеклом, с радиальным штуцером без фланца или с фланцем.
Приборы для измерений давления хладонов 12, 13, 22, 134а, 142, 404а и 502 изготавливаются с радиальным штуцером и должны иметь дополнительную температурную шкалу.
Допускается применение приборов для измерения сред с температурой до плюс 200 °С (с применением охладительных устройств).

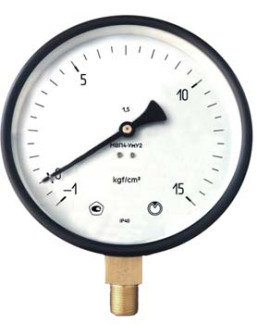

Общий вид приборов приведен на рисунке 1. Схема обозначения мест пломбировки от несанкционированного доступа и нанесения знака поверки приведена на рисунке 2.
* - Пломбирование по требованию заказчика.
** - Знак поверки наносится на стекло приборов по требованию потребителей.
Место нанесения знака подеоки Место пломдиродки от
отсутствует.
Условное обозначение и диапазоны показаний приборов приведены в таблице 1. Метрологические и технические характеристики приборов представлены в таблице 2.
Таблица 1 - Условное обозначение и диапазоны показаний приборов
| Обозначение | Диапазон показаний * | Измеряемая среда |
| МП3-Ум, МП4-Ум | от 0 до 100 кПа (от 0 до 1,0 кгс/см2) от 0 до 160 кПа (от 0 до 1,6 кгс/см2) от 0 до 250 кПа (от 0 до 2,5 кгс/см2) от 0 до 400 кПа (от 0 до 4 кгс/см2) от 0 до 600 кПа (от 0 до 6 кгс/см2) от 0 до 1 МПа (от 0 до 10 кгс/см2) от 0 до 1,6 МПа (от 0 до 16 кгс/см2) от 0 до 2,5 МПа (от 0 до 25 кгс/см22) от 0 до 4,0 МПа (от 0 до 40 кгс/см2) от 0 до 6,0 МПа (от 0 до 60 кгс/см2) от 0 до 10,0 МПа (от 0 до 100 кгс/см2) от 0 до 16,0 МПа (от 0 до 160 кгс/см2) от 0 до 25,0 МПа (от 0 до 250 кгс/см2) | Жидкости, пар, газ, вт.ч. кислород, ацетилен |
| МП3-Ум, МП4-Ум | от 0 до 40,0 МПа (от 0 до 400 кгс/см2) от 0 до 60,0 МПа (от 0 до 600 кгс/см2) | Жидкости, пар, газ, вт.ч. кислород |
| МП3-Ум | от 0 до 2,5 МПа (от 0 до 25 кгс/см2) | Хладон марок 12, 13, 22, 134а, 142, 404а, 502 |
| ВП3-Ум, ВП4-Ум | от -100 до 0 кПа (от -1,0 до 0 кгс/см2) | Жидкости, пар, газ, в т.ч. кислород, ацетилен |
| Продолжение таблицы 1 | ||
| Обозначение | Диапазон показаний * | Измеряемая среда |
| МВП3-Ум, МВП4-Ум | от -100 до 60 кПа (от -1,0 до 0,6 кгс/см2) от -100 до 150 кПа (от -1,0 до 1,5 кгс/см2) от -100 до 300 кПа (от -1,0 до 3,0 кгс/см2) от -100 до 500 кПа (от -1,0 до 5,0 кгс/см2) от -0,1 до 0,9 МПа (от -1,0 до 9,0 кгс/см2) от -0,1 до 1,5 МПа (от -1,0 до 15,0 кгс/см2) от -0,1 до 2,4 МПа (от -1,0 до 24,0 кгс/см2) | Жидкости, пар, газ, вт.ч. кислород, ацетилен |
| МВП3-Ум | от -0,1 до 1,5 МПа (от -1,0 до 15,0 кгс/см2) от -0,1 до 2,4 МПа (от -1,0 до 24,0 кгс/см2) | Хладон марок 12, 13, 22, 134а, 142, 404а, 502 |
| Примечание - * - По требованию потребителей приборы могут изготавливаться в других единицах измерений, допущенных к применению в РФ. | ||
Таблица 2 - Метрологические и технические характеристики приборов
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, % от диапазона показаний | от 0 до 75 |
| Диапазон измерений вакуумметрического давления, % от диапазона показаний | от 0 до 100 |
| Класс точности приборов по ГОСТ 2405-88 | 1,5 |
| Пределы допускаемой основной приведенной (к диапазону показаний) погрешности измерений избыточного и вакуумметрического давлений, %: | ±1,5 |
| Вариация показаний, %: | 1,5 |
| Перегрузка к верхнему значению диапазона показаний, % от диапазона показаний: - от 0,1 (1) до 10 (100) МПа (кгс/см2) включ. - св. 10 (100) до 60 (600) МПа (кгс/см2) | 25 15 |
| Пределы допускаемой дополнительной приведенной (к диапазону показаний) погрешности измерений давления, вызванной отклонением температуры окружающего воздуха от нормального значения, % | у = +Kt At1) |
| Степень защиты по ГОСТ 14254-2015 | IP40 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У2 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность окружающего воздуха, % | от +18 до +28 от 30 до 80 |
| Рабочие условия измерений: - температура окружающей среды, °С: - для приборов в стальном корпусе - для приборов в корпусе из полистирола с литым стеклом - относительная влажность при температура окружающего воздуха +25 °С, % | от -60 до +60 от -30 до +60 до 100 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - для МП3-Ум, ВП3-Ум, МВП3-Ум - для МП4-Ум, ВП4-Ум, МВП4-Ум | 100x34x170 160x42x230 |
| Масса, кг, не более: - для МП3-Ум, ВП3-Ум, МВП3-Ум - для МП4-Ум, ВП4-Ум, МВП4-Ум | 0,4 1,3 |
| Средняя наработка на отказ, ч | 100 000 |
| Средний срок службы, лет | 10 |
Продолжение таблицы 2_
Примечание - 1) - где Kt - температурный коэффициент не более 0,06 %/°С;
At - абсолютное значение разности температур, °С, определяемое по формуле:
At = |t 2 — tj |,
где t2 - предельное значение температуры, °С;
ti - температура окружающего воздуха в нормальных условиях измерений (от +18 до +28°С)._
наносится на циферблат методом цифровой или офсетной печати, на эксплуатационную документацию - типографским способом.
Комплектность приборов приведена в таблице 2.
Таблица 2 - Комплектность приборов
| Наименование | Обозначение | Количество |
| Манометр избыточного давления, вакууметр и мановакуумметр показывающи1 МП-Ум, МВП-Ум, ВП-Ум | - | 1 шт. |
| Паспорт | 5Ш0.283.410 ПС | 1 экз. |
| Руководство по эксплуатации | 5Ш0.283.410 РЭ | 1 экз. |
осуществляется по документу МИ 2124-90 «Государственная система обеспечения единства измерений. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- манометры грузопоршневые МП (регистрационный номер в Федеральном информационном фонде 52189-16);
- мановакуумметр грузопоршневой МВП-2,5 (регистрационный номер в Федеральном информационном фонде 1652-99).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус (на стекло - по требованию потребителя) приборов и (или) в свидетельство о поверке, и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
МИ 2124-90 Государственная система обеспечения единства измерений. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки
ТУ 25-02.180335-84 Манометры, вакуумметры и мановакуумметры избыточного давления, вакууметры и мановакууметры показывающие МП-У, ВП-У и МВП-У. Технические условия
