| Номер в госреестре | 70462-18 |
| Наименование СИ | Весы электронные |
| Обозначение типа СИ | JW-1, JW-1C |
| Изготовитель | ACOM Inc., Корея |
| Год регистрации | 2018 |
| Срок свидетельства | 26.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные JW-1, JW-1C (далее - весы) предназначены для измерений массы.

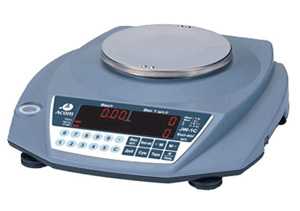

Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства, грузопередающего устройства, весоизмерительного устройства с показывающим устройством.
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого объекта, в аналоговый электрический сигнал, изменяющийся пропорционально массе объекта. Далее этот сигнал преобразуется в цифровой, затем обрабатывается и результат взвешивания выводится на дисплей (жидкокристаллический для модификаций JW-1 и светодиодный для модификаций JW-1C).
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство установки на нуль и уравновешивания тары (4.6.9);
- устройство выборки массы тары (Т.2.7.4);
- вспомогательное показывающее устройство (Т.2.5);
- взвешивание в различных единицах измерения массы (2.1);
- запоминающее устройство (4.4.6);
- полуавтоматическое устройство юстировки чувствительности (4.2.5);
- различные режимы работы (4.20): счетный режим; вычисление процентных соотношений.
Весы оснащены последовательным интерфейсом передачи данных RS232, встроенным поддонным крюком для размещения объекта измерений под весами. Электропитание весов может осуществляться как от сети переменного тока через адаптер, так и от батарей или аккумуляторов, для которых предусмотрен специальный отсек в корпусе весов.
Весы выпускаются в различных модификациях, отличающихся метрологическими характеристиками.
Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.
Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитными пломбами в виде наклеек, расположенных на корпусе весов (как показано на рисунке 2). ПО не может быть модифицировано или загружено через какой-либо интерфейс. Защитные пломбы ограничивают доступ к переключателю регулировки, а также к предохранительному винту, при этом ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| JW-1 | JW-1C | |
| 1 | 2 | |
| Идентификационное наименование ПО | - | - |
| Номер версии (идентификационный номер) ПО | U-ООхх* | ^00хх* |
| Цифровой идентификатор ПО | - | - |
| * xx - цифра, изменяющаяся только при изменении метрологически незначимой части ПО. | ||
Таблица 2
| Наименование характеристики | Модификация весов | |||||
| JW-1 | ||||||
| Максимальная нагрузка (Мах), г | 200 | 300 | 600 | 1500 | 2000 | 3000 |
| Поверочный интервал е, действительная цена деления (шкалы) d, e=d, г | 0,01 | 0,01 | 0,02 | 0,05 | 0,1 | 0,1 |
| Число поверочных интервалов (n) | 20000 | 30000 | 30000 | 30000 | 20000 | 30000 |
| Класс точности по ГОСТ OIML R 76-1-2011 | I] | |||||
| Диапазон уравновешивания тары | 100 % Max | |||||
| Диапазон температуры, оС | от +5 до +35 | |||||
| Параметры электропитания от сети переменного тока (через адаптер): напряжение, В частота, Гц | 220 +10 % 220 -15% от 50 до 60 | |||||
| Параметры электропитания от источника постоянного тока: напряжение, В | от 6 до 9 | |||||
Таблица 3
| Наименование характеристики | Модификация весов | |||
| JW-1C | ||||
| Максимальная нагрузка (Мах), г | 200 | 500 | 1000 | 2000 |
| Поверочный интервал е, действительная цена деления (шкалы) d, e=d, г | 0,02 | 0,05 | 0,1 | 0,2 |
| Число поверочных интервалов (n) | 10000 | |||
| Класс точности по ГОСТ OIML R 76-1-2011 | II | |||
| Диапазон уравновешивания тары | 100 % Max | |||
| Диапазон температуры, °C | от +5 до +35 | |||
| Параметры электропитания от сети переменного тока (через адаптер): напряжение, В частота, Гц | 220 +10 % 220 -15% от 50 до 60 | |||
| Параметры электропитания от источника постоянного тока: напряжение, В | от 6 до 9 | |||
наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
1. Весы - 1 шт.
2. Блок питания (адаптер) - 1 шт.
3. Руководство по эксплуатации - 1 экз.
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки: гири, соответствующие классам точности F2, Mi по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или на корпус весов.
приведены в эксплуатационном документе.
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы». Техническая документация изготовителя.
