| Номер в госреестре | 69468-17 |
| Наименование СИ | Индикаторы часового типа торговой марки "SHAN" |
| Обозначение типа СИ | ИЧ и ИЧЦ |
| Изготовитель | "Guilin Measuring & Cutting Tool Co. Ltd.", Китай |
| Год регистрации | 2017 |
| Срок свидетельства | 24.11.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Индикаторы часового типа ИЧ и ИЧЦ торговой марки «SHAN» (далее по тексту -индикаторы ИЧ и ИЧЦ) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Принцип действия индикаторов ИЧ и ИЧЦ основан на преобразовании линейного перемещения измерительного стрежня, осуществляемые параллельно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства (для индикаторов ИЧ) или в пропорциональные изменения напряжения в электрической схеме блока индикации (для индикаторов ИЧЦ).
Индикаторы ИЧ с отсчетом по круговой шкале представляют собой корпус с передаточным механизмом, шкалой, стрелкой и измерительным стержнем. Круговая шкала вращается посредством подвижного ободка. Индикаторы ИЧ изготавливаются с малым диапазоном измерений или многооборотные.
Передаточный механизм - это устройство, которое преобразует малые линейные перемещения измерительного стержня, осуществляемые параллельно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства.
Индикаторы ИЧЦ с цифровым отсчетным устройством представляют собой устройство, которое преобразует малые линейные перемещения измерительного стержня, осуществляемое параллельно шкале, в пропорциональное изменение напряжения в электрической схеме блока цифровой индикации.
Результаты измерений выводятся на жидкокристаллический экран передней панели индикаторов.
В корпус индикаторов ИЧЦ встроены кнопки, с помощью которых осуществляется ряд специальных функций, таких как включение/выключение индикатора (OFF/ON), установки нуля (ZERO), выбор абсолютных или относительных измерений (ABS), выбора режима единиц измерений мм/дюйм (mm/in) и др.
Питание индикаторов ИЧЦ осуществляется от встроенного источника питания.
Индикаторы ИЧ и ИЧЦ изготавливаются следующих моделей:
- 596 - индикаторы ИЧ с малым диапазоном измерений (рисунок 1, в, 12);
- 510, 510D, 512, 514, J514, 514D, 515D, 516, 518, 519, 520, 522, 524, 526, 538, 538D, 539, 539D, 551D - индикаторы ИЧ многооборотные (рисунки 1, а, б, 2-11);
- 540, 540A, 541, 544, 545, 546, 546A, 546D - индикаторы ИЧЦ (рисунок 14)
Индикаторы ИЧ могут изготавливаться с регулируемым полем допуска.
Индикаторы ИЧ и ИЧЦ могут комплектоваться ушком для крепления.
Индикаторы ИЧ и ИЧЦ отличаются между собой диапазонами измерений, ценой деления (шагом дискретности), длиной измерительного стержня, диаметром циферблата, внешним видом.
т* - Товарный знак «SHAN» наносится на паспорт индикаторов ИЧ и ИЧЦ 5НЯЫ типографским методом, на циферблат или корпус индикаторов ИЧ и ИЧЦ и на футляр индикаторов ИЧ и ИЧЦ краской или методом лазерной маркировки.

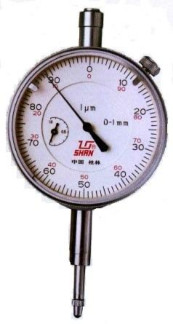

а) 551D-060 б) 551D-060Z в) 596-563
Рисунок 1 - Общий вид индикаторов ИЧ моделей 551D, 596 с ценой деления 0,001 мм
б) 551D-012
Рисунок 2 - Общий вид индикаторов ИЧ моделей 510D, 551D с ценой деления 0,002 мм
а) 539D-050 539D-051 539D-053
б) 539-050 539-051 539-053
Рисунок 3 - Общий вид индикаторов ИЧ моделей 539D, 539 с ценой деления 0,01 мм с дополнительной защитой от влаги и пыли
а) 538D-050 538D-051 538D-053
б)538-050 538-051 538-053
Рисунок 4 - Общий вид индикаторов ИЧ моделей 538D, 538 с ценой деления 0,01 мм с защитой от ударов
а)J514-063 б)J514-061
а)510-060 б)512-060 в)514-060
510-061 512-061 514-061
510-063 512-063 514-063
Рисунок 6 - Общий вид индикаторов ИЧ моделей 510, 512, 514 с ценой деления 0,01 мм с металлическим ободком
а)516-060 б)518-060 в)520-060
516-061 518-061 520-061
516-063 518-063 520-063
Рисунок 7 - Общий вид индикаторов ИЧ моделей 516, 518, 520 с ценой деления 0,01 мм с пластиковым ободком
а) 522-060 б) 524-060 в) 526-060
522-061 524-061 526-061
522-063 524-063 526-063
Рисунок 8 - Общий вид индикаторов ИЧ моделей 522, 524, 526 с ценой деления 0,01 мм с миллиметровым указателем в нижней части корпуса
а) 512-040 512-041 512-043
б) 512-140 512-141 512-143
Рисунок 9 - Общий вид индикаторов ИЧ модели 512 с ценой деления 0,01 мм с диаметром циферблата 42 мм
в) 515D-069
Рисунок 10 - Общий вид индикаторов ИЧ моделей 515D, 519 с ценой деления 0,01 мм с диаметром циферблата 60 мм
а) 510-088
б)512-083
г) 514D-089
596-543
Рисунок 12 - Общий вид индикаторов индикаторов ИЧ модели 596 с ценой деления 0,01 мм с малым диапазоном измерений
г
а) 540-105 540-110
б) 540A-100 540A-125 540A-150
и
д) 545-105 545-110 545-125
г) 544-105 544-110 544-125
е) 546-105 546-110 546-125
546A-125
546A-150
Рисунок 14 - Общий вид индикаторов ИЧЦ моделей 540, 540А, 541, 544, 545, 546, 546D
Пломбирование корпуса цифрового отсчетного устройства индикаторов не предусмотрено.
отсутствует.
Таблица 1 - Основные технические и метрологические характеристики индикаторов ИЧ с малым диапазоном измерений____
| Модификаци я | Диапазон измерений, мм | Цена деления, мм | Пределы допускаемой абсолютной погрешности на всем диапазоне измерений, мкм | Диаметр индикатора, мм | Ссылка на рисунок |
| 596-563 | От -0,04 до +0,04 | 0,001 | ±1,5 | 57 | Рис. 1, в |
| 596-543 | От -0,4 до +0,4 | 0,01 | ±9,0 | 57 | Рис. 12 |
Таблица 2 - Основные технические и метрологические характеристики индикаторов ИЧ многооборотных с ценой деления 0,001 и 0,002 мм___
| Модифика ция | Диапазон измерений, мм | Цена деления, мм | Наибольшая алгебраическая разность погрешностей при прямом или обратном ходе измерительного стержня, мкм | Диаметр индикато ра, мм | Ссылка на рисунок | ||||
| на любом участке диапазона измерений, мм | на всем диапазоне измерений | ||||||||
| 0,1 | 0,2 | 0,254 | 1 | ||||||
| 551D-060 | От 0 до 1 | 0,001 | 3 | - | - | - | 5 | 57 | Рис 1, а, б |
| 551D-060Z | От 0 до 1 | 0,001 | - | 3 | - | - | 5 | 57 | |
| 510D-363 | От 0 до 1,27 | 0,002 | - | - | 3 | - | 5 | 57 | Рис. 2, а |
| 551D-012 | От 0 до 12,7 | 0,002 | - | 6 | - | 10 | 14 | 57 | Рис. 2, б |
Таблица 3. Основные технические и метрологические характеристики индикаторов ИЧ многооборотных с ценой деления 0,01 мм__
| Модификация | Диапазон измерений, мм | Цена деления, мм | Наибольшая алгебраическая разность погрешностей при прямом или обратном ходе измерительного стержня, мкм | Диаметр индикатора , мм | Ссылка на рисунок | ||
| на любом участке диапазона измерений, мм | на всем диапазоне измерений | ||||||
| 0,1 | 1 | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 538-050 538D-050 539-050 539D-050 | От 0 до 3 | 0,01 | 6 | 10 | 14 | 56 | Рис. 3; рис. 4 |
| 538-051 538D-051 539-051 539D-051 | От 0 до 5 | 0,01 | 6 | 10 | 16 | 56 | |
| 538-053 538D-053 539-053 539D-053 | От 0 до 10 | 0,01 | 6 | 10 | 20 | 56 | |
| J514-063 | От 0 до 5 | 0,01 | 6 | 10 | 12 | 57 | Рис. 5, а |
| J514-061 | От 0 до 10 | 0,01 | 6 | 10 | 15 | 57 | Рис. 5, б |
| 510-060 512-060 514-060 516-060 518-060 520-060 522-060 524-060 526-060 | От 0 до 3 | 0,01 | 6 | 10 | 14 | 57 | Рис. 6; рис. 7; рис. 8 |
| 510-061 512-061 514-061 516-061 518-061 520-061 522-061 524-061 526-061 | От 0 до 5 | 0,01 | 6 | 10 | 16 | 57 | |
Продолжение таблицы 3
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 510-063 512-063 514-063 516-063 518-063 520-063 522-063 524-063 526-063 | От 0 до 10 | 0,01 | 6 | 10 | 20 | 57 | Рис. 6; рис. 7; рис. 8 |
| 512-040 512-140 | От 0 до 3 | 0,01 | 6 | 10 | 14 | 42 | Рис. 9 |
| 512-041 512-141 | От 0 до 5 | 0,01 | 6 | 10 | 16 | 42 | Рис. 9 |
| 512-043 512-143 | От 0 до 10 | 0,01 | 6 | 10 | 20 | 42 | Рис. 9 |
| 515D-067 | От 0 до 25 | 0,01 | 6 | 10 | 25 | 60 | Рис. 10, а |
| 515D-068 | От 0 до 50 | 0,01 | 10 | 15 | 40 | 60 | Рис. 10, б |
| 515D-069 | От 0 до 100 | 0,01 | 15 | 20 | 50 | 60 | Рис. 10, в |
| 519-066 | От 0 до 25 | 0,01 | 6 | 10 | 25 | 60 | Рис. 10, г |
| 510-088 | От 0 до 50 | 0,01 | 10 | 15 | 40 | 80 | Рис. 11, а |
| 512-083 | От 0 до 10 | 0,01 | 6 | 10 | 20 | 80 | Рис. 11, б |
| 514D-088 | От 0 до 50 | 0,01 | 10 | 15 | 40 | 80 | Рис. 11, в |
| 514D-089 | От 0 до 100 | 0,01 | 15 | 20 | 50 | 80 | Рис. 11, г |
Таблица 4 - Размах и вариация показаний, измерительное усилие при прямом ходе и его колебание при прямом или обратном ходе измерительного стержня индикаторов ИЧ всех модификаций _____
| Диапазон измерений, мм | Цена деления, мм | Размах показаний, мкм, не более | Вариация показаний, мкм, не более | Измерительное усилие при прямом ходе, Н, не более | Колебание измерительного усилия, Н, не более |
| От -0,04 до +0,04 | 0,001 | 1 | 1 | 1,0 | 0,5 |
| От -0,4 до +0,4 | 0,01 | 2 | 2 | 1,5 | 0,7 |
| От 0 до 1 | 0,001 | 1 | 1 | 1,5 | 0,5 |
| От 0 до 1,27 | 0,002 | 3 | 3 | 3,0 | 2,0 |
| От 0 до 12,7 | 0,002 | 3 | 3 | 1,5 | 0,6 |
| От 0 до 3 | 0,01 | 3 | 3 | 1,5 | 0,4 |
| От 0 до 5 | 0,01 | 3 | 3 | 1,5 | 0,4 |
| От 0 до 10 | 0,01 | 3 | 3 | 1,5 | 0,6 |
| От 0 до 25 | 0,01 | 5 | 5 | 3,0 | 1,8 |
| От 0 до 50 | 0,01 | 6 | 6 | 5,0 | 1,8 |
| От 0 до 100 | 0,01 | 6 | 6 | 5,0 | 2,0 |
аблица 5 - Основные технические и метрологические характеристики индикаторов ИЧЦ
| Модификац ия | Диапазон измерений, мм | Шаг дискрет ности, мм | Наибольшая алгебраическая разность погрешностей на всем диапазоне измерений при прямом или обратном ходе измерительного стержня, мкм | Диаметр циферблата, мм | Ссылка на рисунок |
| 541-105 540-105 | От 0 до 10 | 0,01 | 20 | 56 | Рис. 14, а, б, в |
| 540-110 | От 0 до 12,7 | 0,01 | 30 | 56 | |
| 540А-125 | От 0 до 25 | 0,01 | 30 | 56 | |
| 540А-150 | От 0 до 50 | 0,01 | 30 | 56 | Рис. 14, б, в |
| 540А-100 | От 0 до 100 | 0,01 | 30 | 56 | |
| 544-105 545-105 | От 0 до 10 | 0,01 | 20 | 56 | Рис. 14, г, д |
| 544-110 545-110 | От 0 до 12,7 | 0,01 | 20 | 56 | |
| 544-125 545-125 | От 0 до 25 | 0,01 | 30 | 56 | |
| 546-105 | От 0 до 10 | 0,001 | 7 | 57 | Рис. 14, е, ж, и, к, л |
| 546-110 | От 0 до 12,7 | 0,001 | 7 | 57 | |
| 546А-125 546-125 | От 0 до 25 | 0,001 | 7 | 57 | |
| 546А-150 546-150 | От 0 до 50 | 0,001 | 9 | 57 | |
| 546А-100 546-100 | От 0 до 100 | 0,001 | 10 | 60 | |
| 546D-110 | От 0 до 10 | 0,001 | 6 | 62 | Рис. 14, з |
| 546D-210 | От 0 до 10 | 0,005 | 15 | 62 | Рис. 14, з |
Таблица 6 - Повторяемость, измерительное усилие при прямом ходе и его колебание при прямом или обратном ходе индикаторов ИЧЦ ___
| Модифика ция | Диапазон измерений, мм | Шаг дискретности, мм | Повторяемость, мм | Измерительное усилие при прямом ходе, Н, не более | Колебание измерительного усилия, Н, не более |
| 540-105 541-105 | От 0 до 10 | 0,01 | 0,01 | 1,5 | 0,6 |
| 540-110 | От 0 до 12,7 | 0,01 | 0,01 | 2,0 | 0,9 |
| 540А-125 | От 0 до 25 | 0,01 | 0,01 | 3,0 | 1,8 |
| 540А-150 | От 0 до 50 | 0,01 | 0,01 | 5,0 | 1,8 |
| 540А-100 | От 0 до 100 | 0,01 | 0,01 | 5,0 | 2,0 |
| 544-105 545-105 | От 0 до 10 | 0,01 | 0,01 | 1,5 | 0,6 |
| 544-110 545-110 | От 0 до 12,7 | 0,01 | 0,01 | 2,0 | 0,7 |
| 544-125 545-125 | От 0 до 25 | 0,01 | 0,01 | 3,0 | 1,8 |
| 546-105 | От 0 до 10 | 0,001 | 0,001 | 1,5 | 0,6 |
| 546-110 | От 0 до 12,7 | 0,001 | 0,001 | 2,0 | 0,9 |
| 546А-125 546-125 | От 0 до 25 | 0,001 | 0,001 | 3,0 | 1,6 |
| 546А-150 546-150 | От 0 до 50 | 0,001 | 0,001 | 5,0 | 1,8 |
| 546А-100 546-100 | От 0 до 100 | 0,001 | 0,001 | 5,0 | 2,0 |
| 546D-110 | От 0 до 10 | 0,001 | 0,001 | 1,5 | 0,6 |
| 546D-210 | От 0 до 10 | 0,005 | 0,005 | 1,5 | 0,6 |
| Модификац ия | Диапазон измерений, мм | Цена деления (шаг дискретности), мм | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 551D-060, 551D-060Z | От 0 до 1 | 0,001 | 57 | 24 | 104 | 0,16 |
| 510D-363 | От 0 до 1,27 | 0,002 | 57 | 24 | 100 | 0,18 |
| 551D-012 | От 0 до 12,7 | 0,002 | 57 | 24 | 114 | 0,18 |
| 596-563 | От -0,04 до +0,04 | 0,001 | 57 | 24 | 114 | 0,18 |
| 538-050 538D-050 539-050 539D-050 | От 0 до 3 | 0,01 | 56 | 25 | 114 | 0,18 |
| 538-051 538D-051 539-051 539D-051 | От 0 до 5 | 0,01 | 56 | 25 | 114 | 0,18 |
| 538-053 538D-053 539-053 539D-053 | От 0 до 10 | 0,01 | 56 | 25 | 122 | 0,18 |
| J514-063 | От 0 до 5 | 0,01 | 57 | 24 | 119 | 0,18 |
| J514-061 | От 0 до 10 | 0,01 | 57 | 24 | 119 | 0,18 |
| 510-060 516-060 522-060 | От 0 до 3 | 0,01 | 57 | 24 | 109 | 0,18 |
| 510-061 516-061 522-061 | От 0 до 5 | 0,01 | 57 | 24 | 109 | 0,18 |
| 510-063 516-063 522-063 | От 0 до 10 | 0,01 | 57 | 24 | 109 | 0,18 |
| 512-060 518-060 524-060 | От 0 до 3 | 0,01 | 57 | 24 | 113 | 0,18 |
| 512-061 518-061 524-061 | От 0 до 5 | 0,01 | 57 | 24 | 113 | 0,18 |
| 512-063 518-063 524-063 | От 0 до 10 | 0,01 | 57 | 24 | 113 | 0,18 |
| 514-060 520-060 526-060 | От 0 до 3 | 0,01 | 57 | 24 | 119 | 0,19 |
| 514-061 520-061 526-061 | От 0 до 5 | 0,01 | 57 | 24 | 119 | 0,19 |
Продолжение таблицы 7
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 514-063 520-063 526-063 | От 0 до 10 | 0,01 | 57 | 24 | 119 | 0,19 |
| 512-040 512-140 | От 0 до 3 | 0,01 | 42 | 21 | 76 | 0,10 |
| 512-041 512-141 | От 0 до 5 | 0,01 | 42 | 21 | 76 | 0,10 |
| 512-043 512-143 | От 0 до 10 | 0,01 | 42 | 21 | 76 | 0,12 |
| 515D-067 | От 0 до 25 | 0,01 | 60 | 24 | 176 | 0,20 |
| 515D-068 | От 0 до 50 | 0,01 | 60 | 24 | 259 | 0,22 |
| 515D-069 | От 0 до 100 | 0,01 | 60 | 24 | 382 | 0,28 |
| 519-066 | От 0 до 25 | 0,01 | 60 | 24 | 133 | 0,22 |
| 510-088 | От 0 до 50 | 0,01 | 80 | 25 | 181 | 0,38 |
| 512-083 | От 0 до 10 | 0,01 | 80 | 25 | 128 | 0,25 |
| 514D-088 | От 0 до 50 | 0,01 | 80 | 25 | 229 | 0,41 |
| 514D-089 | От 0 до 100 | 0,01 | 80 | 25 | 416 | 0,46 |
| 596-543 | От -0,4 до +0,4 | 0,01 | 57 | 24 | 114 | 0,18 |
| 540-105 541-105 | От 0 до 10 | 0,01 | 56 | 25 | 120 | 0,13 |
| 540-110 | От 0 до 12,7 | 0,01 | 56 | 25 | 120 | 0,13 |
| 540А-125 | От 0 до 25 | 0,01 | 56 | 38 | 180 | 0,24 |
| 540А-150 | От 0 до 50 | 0,01 | 56 | 38 | 251 | 0,26 |
| 540А-100 | От 0 до 100 | 0,01 | 56 | 38 | 341 | 0,36 |
| 544-105 545-105 | От 0 до 10 | 0,01 | 56 | 27 | 120 | 0,13 |
| 544-110 545-110 | От 0 до 12,7 | 0,01 | 56 | 27 | 125 | 0,13 |
| 544-125 545-125 | От 0 до 25 | 0,01 | 56 | 27 | 138 | 0,15 |
| 546-105 | От 0 до 10 | 0,001 | 57 | 25 | 120 | 0,13 |
| 546-110 | От 0 до 12,7 | 0,001 | 57 | 25 | 120 | 0,13 |
| 546А-125 546-125 | От 0 до 25 | 0,001 | 57 | 35 | 183 | 0,24 |
| 546А-150 546-150 | От 0 до 50 | 0,001 | 57 | 35 | 250 | 0,26 |
| 546А-100 546-100 | От 0 до 100 | 0,001 | 60 | 50 | 412 | 0,36 |
| 546D-110 | От 0 до 10 | 0,001 | 62 | 34 | 125 | 0,13 |
| 546D-210 | От 0 до 10 | 0,005 | 62 | 34 | 125 | 0,13 |
Таблица 8 - Условия эксплуатации и средний срок службы
| Наименование характеристики | Значение |
| Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не превышает, для: - рабочей поверхности измерительного наконечника - наружной поверхности присоединительной гильзы | 0 3 о" о" |
| Условия эксплуатации: - температура окружающей среды, °С, для индикаторов ИЧ с малым диапазоном измерений - температура окружающей среды, °С, для индикаторов ИЧ многооборотных с ценой деления 0,001 и 0,002 мм и индикаторов ИЧЦ с шагом дискретности 0,001 и 0,005 мм - температура окружающей среды, °С, для индикаторов ИЧ многооборотных с ценой деления 0,01 мм и индикаторов ИЧЦ с шагом дискретности 0,01 мм - относительная влажность, %, не более | От +16 до +24 От +17 до +23 От +15 до +25 80 |
| Средний срок службы, лет | 5 |
наносится на наружную поверхность футляра индикатора методом наклейки и на титульный лист паспорта типографским методом.
Т аблица 9 - Комплектность средств измерений___
| Наименование | Обозначение | Количество |
| Индикатор часового типа | - | 1 шт. |
| Элемент питания (для индикаторов ИЧЦ) | - | 1 шт. |
| Ушко для крепления (по дополнительному заказу) | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 шт. |
| Методика поверки | МП 203-52-2017 | 1 экз. |
осуществляется по документу МП 203-52-2017 Индикаторы часового типа ИЧ и ИЧЦ торговой марки «SHAN». Методика поверки, утвержденным ФГУП «ВНИИМС» 14 июня 2017 г.
Основные средства поверки:
- прибор для поверки измерительных головок типа ППГ-3 модель 30000 (рег. № 1204111);
- длиномер горизонтальный ИКУ-2 (рег. № 1559-61);
- головка микрометрическая цифровая серии 164 с диапазоном измерений от 0 до 50 мм (рег. № 33793-07);
- меры длины концевые плоскопараллельные 3-го и 4-го разрядов по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 13023 |
| Поверителей | 208 |
| Актуальность данных | 24.10.2025 |
