Счетчики холодной, холодной и горячей воды турбинные ВДТХ и ВДТГ, 69023-17

Счетчики холодной, холодной и горячей воды турбинные ВДТХ и ВДТГ (далее счетчики) предназначены для измерений объёма холодной питьевой по СанПиН 2.1.4.1074-01 и сетевой воды по СНиП 41-02-2003, протекающей в подающих или обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения в жилых домах, а также в других промышленных зданиях.

Документы

Описание типа

Карточка СИ

Номер в госреестре	69023-17
Наименование СИ	Счетчики холодной, холодной и горячей воды турбинные
Обозначение типа СИ	ВДТХ и ВДТГ
Изготовитель	ООО "Спецтехприбор", г.Сергиев Посад
Год регистрации	2017
Срок свидетельства	24.10.2022
МПИ (интервал между поверками)	4 года - для гор.воды; 6 лет - хол.
Описание типа	скачать

Назначение

Описание

Принцип действия счетчиков основан на измерении числа оборотов турбинки, вращающейся под воздействием потока протекающей воды. Поток воды попадает в нижнюю часть измерительной камеры и приводит во вращение турбинку и закрепленную на ней ведущую магнитную муфту. Через разделительный стакан счетного механизма вращение ведущей части магнитной муфты передается ее ведомой части, которая связана с масштабирующим редуктором и отсчетным механизмом. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов турбинки в показания отсчетного устройства в м3.

Счетчики состоят из корпуса, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Счетный механизм содержит масштабирующий редуктор со стрелочными и роликовыми указателями объёма. Счетчики с индексом (И) имеют исполнение счетного механизма с магнитоуправляемым контактом (герконом) для дистанционной передачи импульсов, пропорциональных количеству прошедшей через счетчик воды.

Счетчики устанавливаются в трубопроводе в горизонтальном или в вертикальном положениях, что соответствует при установке в горизонтальном положении (циферблатом вверх) метрологическому классу В, а в вертикальном положении классу А по ГОСТ Р 50193.1-92.

Счетчики выпускаются в следующих модификациях: ВДТХ, ВДТГ, ВДТХ-И, ВДТГ-И, которые отличаются исполнением на холодную, холодную и горячую воду, метрологическими и техническими характеристиками, приведенными в таблицах 1, 2.

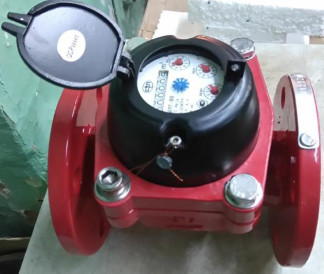

Общий вид счетчиков представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики счетчиков холодной, холодной и горячей воды турбинных ВДТХ и ВДТГ_

Наименование характеристики	Значение
Диаметр условного прохода, мм	50	65	80	100	125	150	200	250
Минимальный расход Qmin, м3/ч Для класса В Для класса А	0,6 1,2	1,2 2,4	1,6 3,2	2,4 4,8	2,4 4,8	2,5 5,0	6,0 12,0	15.0 30.0
Переходный расход Qt, м3/ч Для класса В Для класса А	3.0 4.0	3,5 4,7	5,0 6,7	6,0 8,0	8,0 10,6	12,0 16,0	20,0 54,0	40.0 104.0
Номинальный расход Qn, м3/ч	20	35	60	90	125	215	325	600
Максимальный расход Qmax, м3/ч	40	70	120	180	250	430	650	1200
Порог чувствительности, м3/ч	0,3	0,5	0,6	0,9	1,2	1,3	3,0	7,0
Максимальное рабочее давление, МПа	1,6
Диапазон температур измеряемой среды, °С счетчиков холодной воды счетчиков горячей воды	от +5 до +50 от +5 до +90
Емкость индикаторного устройства, м3	999999
Наименьшая цена деления индикаторного устройства, м3	0,002

Наименование характеристики	Значение
Пределы допускаемой относительной погрешности измерений объёма, в диапазонах расходов, %: Qmin < Q < Qt	±5
Qt < Q < Qmax	±2
Вес одного импульса для счетчиков ВДТХ-И, ВДТГ-И, л/имп (м /имп)	10 (0,01)	100 (0,1)
(под заказ)	100 (0,1)	1000 (1,0)

Таблица 2 - Основные технические характеристики счетчиков холодной, холодной и горячей воды турбинных ВДТХ и ВДТГ_

Наименование характеристики	Значение
Габаритные размеры, мм, не более -длина -ширина -высота	200 170 215	200 185 225	225 200 280	250 220 290	250 250 300	300 280 320	350 335 385	450 405 450
Присоединение к трубопроводу	фланцевое по ГОСТ 12815-80
Масса, кг, не более	12,0	13,0	16,0	18,0	20,0	38,0	42,0	62,0
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, без конденсата, % - атмосферное давление, кПа	от +5 до +60 от 5 до 95 от 84 до 106,7
Срок службы, лет	12
Средняя наработка на отказ, ч	100000

Знак утверждения типа

наносится на лицевую панель счетчика методом фотопечати и на титульный лист паспорта счетчика типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование	Количество
Счетчик турбинный холодной (холодной и горячей) воды ВДТХ (ВДТГ)	1 шт.
Уплотнительные прокладки	2 шт.
Ответные фланцы (по требованию потребителя)	2 шт.
Упаковка	1 шт.
Руководство по эксплуатации	1 экз. на партию не менее 10 шт.
Паспорт	1 экз.

осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».

Основное средство поверки:

установка поверочная 2-го разряда по ГОСТ 8.510-2002 диапазон воспроизведения объемного расхода воды от 0,01 до 630 м /ч, пределы допускаемой относительной погрешности измерений ±0,5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точности.

Знак поверки наносится в паспорт или свидетельство о поверке и на пломбу, которая не позволяет проникнуть к частям счетчиков для несанкционированной настройки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости

ТУ 26.51.63-005-00483458-2017 Счетчики холодной воды крыльчатые ВДХ, ВДХ-И, турбинные ВДТХ, ВДТХ-И, холодной и горячей воды крыльчатые ВДГ, ВДГ-И, турбинные ВДТГ, ВДТГ-И. Технические условия
