| Номер в госреестре | 63976-16 |
| Наименование СИ | Штангенрейсмасы торговой марки "SHAN" |
| Изготовитель | "Guilin Measuring & Cutting Tool Co. Ltd.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 18.05.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенрейсмасы торговой марки «SHAN» (далее по тексту - штангенрейсмасы) предназначены для измерений линейных размеров, а также для проведения разметочных работ.
Штангенрейсмасы изготавливаются следующих типов:
- с отсчетом по нониусу (рисунок 1),
- с отсчетом по круговой шкале модификаций I и II (рисунки 2, 3),
- с цифровым отсчетным устройством (рисунок 4),

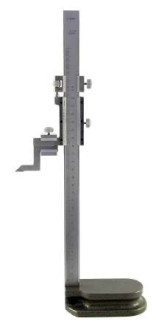

Штангенрейсмасы с отсчетом по нониусу (рисунок 1) состоят из основания, штанги, закрепленной в основание, на которой нанесена миллиметровая шкала, рамки с нониусом, перемещающейся вдоль штанги, устройства микрометрической подачи, измерительной ножки.
Штангенрейсмасы с отсчетом по круговой шкале модификации I (рисунок 2) состоят из основания, штанги, закрепленной в основание, на которой нанесена миллиметровая шкала, рамки с круговой шкалой, перемещающейся вдоль штанги, устройства микрометрической подачи, измерительной ножки. Круговая шкала имеет возможность совмещения стрелки с нулевым отсчетом шкалы с помощью ободка.
Штангенрейсмасы с отсчетом по круговой шкале модификации II (рисунок 3) состоят из основания, двух колонн, закрепленных в основание, рамки с круговой шкалой и двойным механическим счетчиком, перемещающейся вдоль колонн, маховика, измерительной ножки. Круговая шкала имеет возможность совмещения стрелки с нулевым отсчетом шкалы с помощью ободка.
Штангенрейсмасы с цифровым отсчетным устройством (рисунок 4) состоят из основания, штанги с миллиметровой шкалой, закрепленной в основание, устройства микрометрической подачи, измерительной ножки, рамки с цифровым отсчетным устройством, на передней панели которого установлены кнопки, с помощью которых осуществляется ряд специальных функций (например, включение/выключение цифрового отсчетного устройства (ON/OFF), выбора единиц измерений дюймы или миллиметры (in/mm), обнуление результата измерений (ZERO), выбор абсолютных или относительных измерений (ABS), и др.).
Все подвижные элементы штангенрейсмасов снабжены стопорными винтами.
Опломбирование штангенрейсмасов от несанкционированного доступа не предусмотрено.
ZZ7 - Товарный знак «SHAN» наносится на паспорт штангенрейсмасов типографским 5HRN методом, на штангу и футляр штангенрейсмасов краской или методом лазерной маркировки.
Д
s
! !1
I
ристики штангенреисмасов
Таблица 1 - Основные метрологические характе
| Тип штангенрейсмасов | Диапазон измерений, мм | Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), мм |
| С отсчетом по | от 0 до 200 | 0,02; 0,05; 0,1 |
| нониусу | от 0 до 250 | 0,02; 0,05; 0,1 |
| от 0 до 300 | 0,02; 0,05; 0,1 | |
| от 0 до 400 | 0,02; 0,05; 0,1 | |
| от 0 до 500 | 0,02; 0,05; 0,1 | |
| от 0 до 600 | 0,02; 0,05; 0,1 | |
| от 0 до 630 | 0,02; 0,05; 0,1 | |
| от 0 до 1000 | 0,02; 0,05; 0,1 | |
| от 0 до 1600 | 0,05; 0,1 | |
| от 0 до 2000 | 0,05; 0,1 | |
| от 0 до 2500 | 0,05; 0,1 | |
| С отсчетом по | от 0 до 200 | 0,01; 0,02; 0,05 |
| круговой шкале | от 0 до 250 | 0,01; 0,02; 0,05 |
| модификаций I и II | от 0 до 300 | 0,01; 0,02; 0,05 |
| от 0 до 400 | 0,01; 0,02; 0,05 | |
| от 0 до 500 | 0,01; 0,02; 0,05 | |
| от 0 до 600 | 0,01; 0,02; 0,05 | |
| от 0 до 630 | 0,01; 0,02; 0,05 | |
| от 0 до 1000 | 0,01; 0,02; 0,05 | |
| С цифровым | от 0 до 200 | 0,01 |
| отсчетным | от 0 до 250 | 0,01 |
| устройством | от 0 до 300 | 0,01 |
| от 0 до 400 | 0,01 | |
| от 0 до 500 | 0,01 | |
| от 0 до 600 | 0,01 | |
| от 0 до 630 | 0,01 | |
| от 0 до 1000 | 0,01 | |
| от 0 до 1600 | 0,01 | |
| от 0 до 2000 | 0,01 | |
| от 0 до 2500 | 0,01 |
Таблица 2 - Пределы допускаемой абсолютной погрешности как при незатянутом, так и при затянутом зажиме рамки, при температуре окружающей среды (20±5) °С_
| Измеряемая длина*, мм | Пределы допускаемой абсолютной погрешности, мм | ||||||
| Со значением отсчета по нониусу, мм | с ценой деления круговой шкалы отсчетного устройства, мм | с шагом дискретности цифрового отсчетного устройства, мм | |||||
| 0,02 | 0,05 | 0,1 | 0,01 | 0,02 | 0,05 | 0,01 | |
| от 0 до 70 включ. | ±0,03 | ±0,05 | ±0,05 | ±0,02 | ±0,03 | ±0,05 | ±0,03 |
| св. 70 до 150 включ. | ±0,03 | ±0,05 | ±0,05 | ±0,03 | ±0,03 | ±0,05 | ±0,03 |
| св. 150 до 200 включ. | ±0,03 | ±0,05 | ±0,05 | ±0,03 | ±0,03 | ±0,05 | ±0,03 |
| св. 200 до 300 включ. | ±0,04 | ±0,05 | ±0,05 | ±0,04 | ±0,04 | ±0,05 | ±0,04 |
| св. 300 до 500 включ. | ±0,05 | ±0,05 | ±0,10 | ±0,06 | ±0,06 | ±0,10 | ±0,05 |
| св. 500 до 1000 включ. | ±0,07 | ±0,10 | ±0,10 | ±0,09 | ±0,09 | ±0,10 | ±0,07 |
| св. 1000 до 1500 включ. | - | ±0,15 | ±0,20 | - | - | - | ±0,11 |
| св. 1500 до 2000 включ. | - | ±0,20 | ±0,20 | - | - | - | ±0,20 |
| св. 2000 до 2500 | - | ±0,20 | ±0,20 | - | - | - | ±0,20 |
Примечание: * - За измеряемую длину принимают номинальное расстояние между измерительной поверхностью ножки и поверочной плитой.
Таблица 3 - Допуск параллельности измерительной плоскости разметочной ножки относительно основания штангенрейсмаса_
| Значение отсчета по нониусу, цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства, мм | Допуск параллельности измерительной плоскости разметочной ножки относительно основания штангенрейсмаса, мкм, не более |
| 0,01; 0,02; 0,05 | 10 |
| 0,10 | 15 |
Таблица 4 - Г абаритные размеры штангенрейсмасов
| Диапазон измерений, мм | Г абаритные размеры (ДхШхВ), мм, не более | Масса, кг, не более |
| От 0 до 200 | 175х60х350 | 1,5 |
| От 0 до 250 | 205х90х420 | 1,8 |
| От 0 до 300 | 250х90х470 | 2,0 |
| От 0 до 400 | 305х120х650 | 4,2 |
| От 0 до 500 | 305х120х700 | 4,6 |
| От 0 до 600 | 250х90х790 | 5,3 |
| От 0 до 630 | 250х90х810 | 5,3 |
| От 0 до 1000 | 330х150х1240 | 13,0 |
| От 0 до 1600 | 410х200х1950 | 28,0 |
| От 0 до 2000 | 470х260х2350 | 34,0 |
| От 0 до 2500 | 550х350х2910 | 45,0 |
Допуск прямолинейности измерительной поверхности разметочной ножки, мм, не более 0,004.
Параметр шероховатости измерительных поверхностей штангенрейсмасов по ГОСТ 2789-73, мкм:
- Ra < 0,32 - для разметочной ножки;
- Ra < 0,63 - для основания.
Средний срок службы, лет 5.
Диапазон рабочих температур, °С от плюс 15 до плюс 25.
Относительная влажность воздуха, %, не более 80.
наносится на наружную поверхность футляра штангенрейсмаса методом наклейки и на титульный лист паспорта типографским методом
Таблица 5 - Комплектность средств измерений
| Наименование | Количество |
| штангенрейсмас | 1 шт. |
| элемент питания (для штангенрейсмасов с цифровым отсчетным устройством) | 1 шт. |
| футляр | 1 шт. |
| паспорт | 1 экз. |
| методика поверки | 1 экз. |
осуществляется по документу МП 63976-16 «Штангенрейсмасы торговой марки «SHAN». Методика поверки», утвержденному ФГУП «ВНИИМС» 21 декабря 2015 г.
Основное средство поверки:
меры длины концевые плоскопараллельные классов точности 2 и 3 по ГОСТ 9038-90. Допускается применять не указанные в перечне средства измерений, обеспечивающие определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки в виде оттиска клейма поверителя наносится на свидетельство о поверке и/или в виде голографической наклейки наносится на основание штангенрейсмаса, как указано на рисунках 1-4.
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к штангенрейсмасам торговой марки «SHAN»
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1Т0-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
Техническая документация фирмы-изготовителя.
