| Номер в госреестре | 60763-15 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | АВЕКТРА |
| Изготовитель | ООО "НПО АВЕКТРА", г.Шахты |
| Год регистрации | 2015 |
| Срок свидетельства | 27.05.2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики «АВЕКТРА» (далее - теплосчетчик) предназначены для измерений: количества тепловой энергии, тепловой мощности, объемного расхода, объема, температуры, разности температур теплоносителя в закрытых системах водяного теплоснабжения.
Принцип действия теплосчетчика состоит в измерении объемного расхода и температуры теплоносителя в трубопроводах с последующим вычислением объема теплоносителя, разности температур, количества тепловой энергии и тепловой мощности. Измерительные сигналы от ультразвукового датчика объемного расхода и термопреобразователей сопротивления поступают на вычислитель, который производит вычисления в соответствии с заложенными алгоритмами.
Теплосчетчики конструктивно выполнены в виде единых теплосчетчиков, соответствующих классу точности 2 по ГОСТ Р ЕН 1431-1-2011, и состоят из:
- вычислителя;
- ультразвукового датчика объемного расхода;
- пары термопреобразователей сопротивления с номинальная статической характеристикой типа Pt 1000 по ГОСТ 6651-2009.

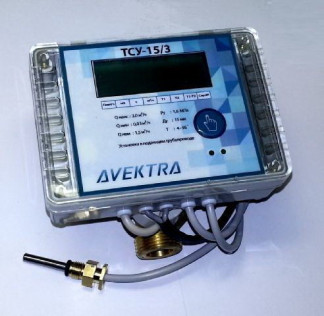

Общий вид теплосчетчиков представлен на рисунке 1.
В зависимости от диаметра условного прохода ультразвукового датчика объемного расхода теплосчётчики имеют следующие модели:
- ТСУ 15/3;
- ТСУ 20/5;
- ТСУ 25/7;
Теплосчетчики имеют встроенные часы реального времени, обеспечивающие определение и индикацию времени работы в режиме измерения параметров теплоносителя. Для отображения результатов измерений и вычисленных значений, а также данных о настройках, теплосчетчики имеют монохромный дисплей. Теплосчетчики могут комплектоваться цифровым интерфейсом RS-232; RS-422; RS-485, для подключения к персональному компьютеру, автоматизированным диспетчерским и/или измерительным системам.
Теплосчетчики обеспечивают выполнение следующих функций:
- измерение объемного расхода, температуры теплоносителя;
- вычисление объема и массы теплоносителя, разности температур, количества тепловой энергии и тепловой мощности;
- архивирование измеренных и вычисленных значений;
- ввод настроечных параметров и защиту данных от несанкционированного изменения;
- показания текущих, архивных и настроечных параметров на дисплее;
- ведение календаря и времени суток и учет времени работы.
В архиве, энергозависимой памяти теплосчетчика, хранится следующая информация:
- результаты измерений: а) количества тепловой энергии; б) объема теплоносителя;
- отчетный период (год/месяц).
Степень защиты вычислителя, обеспечиваемая оболочкой, IP54 по ГОСТ 14254-96 для всех моделей теплосчетчиков.
Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, теплосчетчик пломбируется в соответствии с рисунками 2, 3.
Теплосчетчик является программноуправляемым устройством, реализующим обработку входных данных (измеренных значений) в соответствии с заложенными алгоритмами, которые реализованы во встроенном программном обеспечении (ПО).
В функции ПО входит сбор измерительной информации о температуре и объемном расходе теплоносителя, ее обработка (вычисление объема и массы теплоносителя, разницы температур, тепловой мощности и количества тепловой энергии), представление на дисплее результатов измерений, хранение измерительной информации во flash памяти и передача этих данных через интерфейсы связи.
ПО устанавливается в энергонезависимую память теплосчетчика при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Модель теплосчетчика | ТСУ 15/3 | ТСУ 20/5 | ТСУ 25/7 |
| Идентификационное наименование ПО | AVEKTRA-05 | ||
| Номер версии (идентификационный номер) ПО | Р0085ХХХ | P1087ХХХ | P2581ХХХ |
| Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО | - | - | - |
| Алгоритм вычисления цифрового идентификатора ПО | - | - | - |
Пределы допускаемой погрешности теплосчетчиков установлены с учетом влияния ПО на метрологические характеристики.
Конструкция теплосчетчика исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 2 - Диапазон измеряемых расходов, габаритные, присоединительные размеры и масса
| Наименование параметра | Значение параметра | ||
| Модель теплосчетчика | ТСУ 15/3 | ТСУ 20/5 | ТСУ 25/7 |
| Диаметр условного прохода (Ду), мм | 15 | 20 | 25 |
| Нижнее значение объемного расхода, qM (q1*), м1/ч | 0,03 | 0,05 | 0,07 |
| Постоянное значение расхода, (qp*), м3/ч | 1,5 | 2,5 | 3,5 |
| Верхнее значение расхода, q^^ (qs*), м /ч | 3,0 | 5,0 | 7,0 |
| У становочная длина датчика объемного расхода, мм, не более | 110 | 130 | 150 |
| Присоединительные размеры датчика объемного расхода, дюйм | 1/2 | 3/4 | 1 |
| Г абаритные размеры вычислителя, мм, не более | 20 х 85 х 38 | ||
| Масса, г, не более | 750 | 850 | 950 |
| * Обозначение в соответствии с ГОСТ Р ЕН 1434-1-2011. | |||
± (3 + 4-Д0п
°С
Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %
Диапазон измерений температуры теплоносителя, °С Диапазон измерений разности температур теплоносителя, °С Пределы допускаемой абсолютной погрешности измерений температуры, Пределы допускаемой относительной погрешности измерений разности температур теплоносителя, %
Пределы допускаемой относительной погрешности измерений объемного расхода (объема), %
Емкость дисплея (цена деления младшего разряда) при отображении: количества тепловой энергии, Г кал
кВт*ч
п/Д0 + 0,02-qp/q) 1) от 4 до 95 от 3 до 65 ± (0,6 + 0,004-t) 1)
± (0,5 + 3-Д0т1п/Д0) ± (2 + 0,02-qp/q)
99999.999 (0,001)
99999.999 (0,001) 9999999,9 (0,1)
тепловой мощности, кВт
температуры, °С разности температур, °С объема теплоносителя, м
99999.999 (0,001)
99.99 (0,01)
99.99 (0,01)
999999.99 (0,01) 99,999999 (0,000001)
3
999999.99 (0,01) 9999,9999(0,0001)
объемного расхода теплоносителя, м3/ч
Расположение датчика объемного расхода подающий или обратный трубопровод
Время реакции датчиков температуры, с, не более 32
Максимально допустимое рабочее избыточное давление, МПа 1,6
Максимальная потеря давления в датчике расхода при qp, МПа 0,025
Условия окружающей среды при эксплуатации класс исполнения А
по ГОСТ Р ЕН 1434-1-2011
Напряжение электропитания от элемента питания постоянного тока, В 3,6
Срок службы элемента питания, лет, не менее 4
Средний срок службы, лет 12
Примечание:
наносится на переднюю панель вычислителя методом фотолитографии или другим способом, не ухудшающим качество, на титульном листе в левом верхнем углу руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность теплосчетчика
| Наименование | Количество |
| Теплосчетчики «АВЕКТРА» | 1 шт. |
| Комплект эксплуатационных документов | 1 экз. |
| Комплект монтажных частей и принадлежностей* | 1 комп. |
| * Модель теплосчетчика и наличие комплекта монтажных частей и принадлежностей определяется договором на поставку. | |
осуществляется в соответствии с документом МЦКЛ.0163.МП «Теплосчетчики «АВЕКТРА». Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 23.01.2015 г.
Основные средства поверки:
- установка поверочная JOS40ZT с диапазоном воспроизведения объемного расхода от 0,004 до 30 м3/ч, температура измеряемой среды от 15 до 90 °С, пределы относительной погрешности ± 0,2 %;
- термостат переливной прецизионный ТТП-1.1, диапазон воспроизводимых значений температуры от минус 40 до плюс 100 °С, нестабильность поддержания температуры ± 0,01 °С;
- термометр лабораторный электронный ЛТ-300, диапазон измерений от минус 50 до плюс 300 °С, пределы абсолютной погрешности измерений температуры ± 0,05 °С, в диапазоне температур от минус 50 до плюс 199,99 °С.
изложены в документе «Теплосчетчики «АВЕКТРА». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к теплосчетчикам «АВЕКТРА»
1 ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования».
2 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».
3 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
