| Номер в госреестре | 5747-13 |
| Наименование СИ | Угольники поверочные 90° слесарные плоские 1-го и 2-го классов точности |
| Обозначение типа СИ | УП |
| Изготовитель | ООО НПП "Челябинский инструментальный завод", г.Челябинск |
| Год регистрации | 2013 |
| Срок свидетельства | 13.06.2018 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Угольники поверочные 90° слесарные плоские типа УП (далее угольники) предназначены для измерения прямых углов.
Конструктивно угольники представляют собой единую цельную деталь, вырубленную из листовой качественной инструментальной стали с последующей термической и механической обработкой.
Стороны угольников имеют по две доведенные плоские поверхности, образующие внутренний и наружный рабочие углы.
Угольники изготавливаются 1-го и 2-го класса точности.

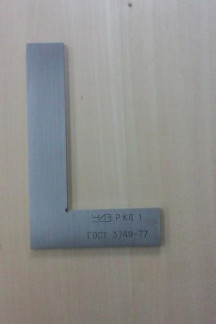

Внешний вид угольника поверочного 90° слесарного плоского типа УП представлен на рисунке 1.
Применяются при слесарно-сборочных и лекальных работах для измерения отклонения от перпендикулярности расположения деталей или каких-либо поверхностей.
Размеры выпускаемых угольников, допуск перпендикулярности измерительных поверхностей к опорным поверхностям на длине H при температуре воздуха в помещении (20±3,5) °С и изменении температуры не превышающей 0,5 °С/ч приведены в таблице 1.
Таблица 1
| Размеры №L, мм | Класс точности | Допуск перпендикулярности измерительных поверхностей к опорным поверхностям на длине H, мкм |
| 60х40 | 1 | 5,0 |
| 2 | 13,0 | |
| 100х60 | 1 | 6,0 |
| 2 | 15,0 | |
| 160х100 | 1 | 7,0 |
| 2 | 18,0 | |
| 250х160 | 1 | 9,0 |
| 2 | 22,0 | |
| 400х250 | 1 | 12,0 |
| 2 | 30,0 |
Рабочие условия эксплуатации:
Рабочий диапазон температур окружающей среды от 10 до 30 °С;
Относительная влажность воздуха не более 80 % при температуре 25 °С.
Средний срок службы - не менее 5 лет.
наносится типографским способом на титульный лист паспорта, а также на нерабочую поверхность угольника методом тампопечати.
Таблица 2
| Наименование | Количество | Примечание |
| Угольник поверочный 90° слесарный плоский типа УП | 1 шт. | По заказу |
| Футляр | 1 шт. | |
| Паспорт | 1 экз. |
проводится согласно МИ 1799-87 «Методические указания. Угольники поверочные 90°. Методика контроля».
Основные средства поверки:
- поверочная плита 0-го класса точности;
- угольник типа УЛЦ 0-го или 1-го класса точности.
содержатся в паспорте средства измерения.
Нормативные и технические документы, устанавливающие требования к угольникам поверочным 90° слесарным плоским типа УП
ГОСТ 3749-77 «Угольники поверочные 90°. Технические условия».
