| Номер в госреестре | 53086-13 |
| Наименование СИ | Счетчики холодной воды комбинированные |
| Обозначение типа СИ | СТВК |
| Изготовитель | Общество с ограниченной ответственностью "Декаст М" (ООО "Декаст М"), г. Калуга; Общество с ограниченной ответственностью «Декаст» (ООО «Декаст»), д. Шматово, Московская обл. ООО "ПК Прибор", г. Москва (срок свидетельства: 19 |
| Год регистрации | 2013 |
| Срок свидетельства | 19.12.2027 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Счётчики холодной воды комбинированные СТВК Назначение средства измерений
Счётчики холодной воды комбинированные СТВК предназначены для измерения объёма сетевой воды по СанПин 2.1.4.1074-01 и питьевой воды по ГОСТ Р 51232, протекающей в системах холодного водоснабжения в диапазоне температур от 5 °С до 30 °С при давлении не более 1,6 МПа.
Принцип работы счётчиков комбинированных СТВК основан на измерении числа оборотов турбинки основного счётчика и крыльчатки вспомогательного счётчика, вращающихся пропорционально скорости потока. Непосредственно на оси турбинки и крыльчатки закреплена ведущая магнитная муфта, передающая вращение ведомой муфте, которая находится в счетном механизме. Масштабирующие редуктора индикаторных устройств обоих счётчиков приводят число оборотов турбинки и крыльчатки к значению объема протекающей воды в м3.
Конструктивно счётчики комбинированные СТВК состоят из двух счётчиков воды: турбинного (основного) и крыльчатого (вспомогательного), индикаторных устройств, воспринимающих число оборотов аксиальной турбинки основного счётчика, а также крыльчатки вспомогательного счётчика посредством механизма передачи вращения и переключающего устройства.
Индикаторные устройства каждого из счётчиков показывают только ту часть общего измеренного объема, которая прошла через него. Для определения общего объема воды, прошедшего через счётчик комбинированный СТВК, показания обоих индикаторных устройств суммируют. Индикаторные устройства основного и вспомогательного счётчиков могут дополнительно комплектоваться датчиком для дистанционной передачи импульсов с передаточным коэффициентом (ценой импульса) 1, 10, 100 и 1000 литров.
а) б)

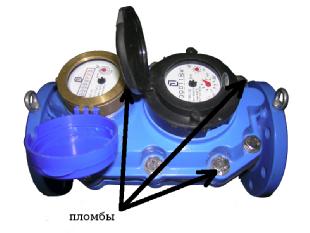

Рисунок 1- Счётчики холодной воды комбинированные СТВК: а) СТВК 1, б) СТВК 2.
Лист № 2 Всего листов 3
Переключающее устройство представляет собой пружинный клапан, который в зависимости от величины расхода направляет поток при малых значениях расхода через вспомогательный (крыльчатый) счётчик, а при больших расходах потока через основной и вспомогательный счетчики.
Счётчики комбинированные СТВК изготавливаются в двух исполнениях: СТВК 1 и СТВК 2, и в двух модификациях с дистанционным герконовым выходом: СТВК 1ДГ и СТВК 2ДГ.
Конструктивные элементы счётчиков СТВК 1 и СТВК 1ДГ смонтированы в одном корпусе, а для исполнения СТВК 2 и СТВК 2ДГ - два счётчика, соединенных между собой по принципу байпаса.
Таблица 1- Метрологические и технические характеристики
| Наименование параметра | Значение параметра | ||||
| Диаметр условного прохода основного счётчика, мм | 50 | 65 | 80 | 100 | 150 |
| Диаметр условного прохода вспомогательного счётчика, мм | 15 | 20 | 20 | 20 | 40 |
| Метрологический класс по ГОСТ Р 50193.1-92 | В | ||||
| Объемные расход воды, м3/ч - минимальный, Qmin - переходный, Qt - номинальный, Qn | 0,03 0,12 45 | 0,05 0,2 60 | 0,05 0,2 100 | 0,05 0,2 150 | 0,2 0,8 250 |
| Порог чувствительности, м3/ч | 0,015 | 0,02 | 0,02 | 0,02 | 0,055 |
| Максимальное рабочее давление, МПа | 1,6 | ||||
| Расход воды при потере давления 0,01 МПа, Q^ м3/ч | 20 | 40 | 70 | 130 | 315 |
| Наименьшая цена деления ~ 3 индикаторного устройства, м | 0,0001 | 0,001 | |||
| Пределы допускаемой относительной погрешности от Qmin до Qt от Qt до Qmaх | ±5 % ±2 % | ||||
| Емкость индикаторного устройства, м3: - основного счётчика - вспомогательного счётчика | 999999,999 99999,9999 | 9999999,99 999999,999 | |||
| Масса (для исп. СТВК 1), кг | 20 | 26 | 25,5 | 28,5 | 64 |
| Масса (для исп. СТВК 2), кг | 18,7 | 26 | 27,5 | 33 | 71 |
| Диапазон срабатывания переключающего устройства при закрытии и открытии, м3/ч | 0,7...1,4 | 0,8. | 1,8 | 1,2...2,1 | 4,2...6,0 |
| Г абаритные размеры (для исп. СТВК 1), мм, не более: - монтажная длина - высота - ширина | 270 256 165 | 370 266 185 | 370 276 200 | 370 286 220 | 500 345 285 |
| Габаритные размеры (для исп. СТВК 2), мм, не более: - монтажная длина | 280 | 370 | 370 | 370 | 500 |
| - высота | 255 | 266 | 265 | 286 | 345 |
| - ширина | 268 | 305 | 310 | 320 | 445 |
| Средняя наработка на отказ, ч, не менее | 100000 |
наносят на корпус методом наклейки и титульный лист паспорта типографским способом
Таблица 2 - Комплектность средства измерений.
| Наименование | Количество |
| Счётчик холодной воды комбинированный СТВК | 1 |
| Паспорт | 1 |
| Комплект монтажных частей | 1 |
Отсутствуют.
осуществляется по документу: МП РТ 1819-2012 «Счётчики холодной воды комбинированные СТВК», утверждённому ФБУ «Ростест-Москва» 14 декабря 2012 г.
При поверке применяются следующие средства измерений:
- установка для поверки счётчиков жидкости с пределами допускаемой относительной погрешности ±0,5 %, диапазон расходов от 0,01 до 250,0 м3/ч.
Нормативные и технические документы, устанавливающие требования к счётчикам холодной воды комбинированным СТВК
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) «Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования».
ИСО 7858.1.2.3 - 85 «Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Спаренные счётчики».
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».
ТУ 4213-005-7798247-2012 «Счётчики холодной воды комбинированные СТВК. Технические условия».
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 6134 |
| Поверителей | 136 |
| Актуальность данных | 09.09.2025 |
