Мультиметры цифровые АММ (далее мультиметры) предназначены для измерения напряжения и силы постоянного и переменного токов, электрического сопротивления постоянному току, электрической емкости, частоты переменного тока (кроме модели АММ-1063), индуктивности (только для модели АММ-3031), температуры с помощью внешней термопары типа К (кроме моделей АММ-1009 и АММ-1063).
| Номер в госреестре | 50279-12 |
| Наименование СИ | Мультиметры цифровые |
| Обозначение типа СИ | AMM |
| Изготовитель | "Shenzhen Everbest Machinery Industry Co., Ltd.", Китай |
| Год регистрации | 2012 |
| Срок свидетельства | 30.05.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Мультиметры цифровые АММ (далее мультиметры) предназначены для измерения напряжения и силы постоянного и переменного токов, электрического сопротивления постоянному току, электрической емкости, частоты переменного тока (кроме модели АММ-1063), индуктивности (только для модели АММ-3031), температуры с помощью внешней термопары типа К (кроме моделей АММ-1009 и АММ-1063).
Принцип действия мультиметров основан на аналого-цифровом преобразовании входных аналоговых сигналов под управлением микроконтроллера.
Мультиметры представляют собой приборы, выполненные на основе встроенного микроконтроллера и аналоговых схем измерений. На передней панели мультиметров расположен жидкокристаллический дисплей, переключатель и кнопки управления. Конструкция приборов рассчитана на их эксплуатацию в промышленных и лабораторных условиях.
Мультиметры имеют 8 модификаций (моделей): АММ-1008, АММ-1009, АММ-1028, АММ-1032, АММ-1062, АММ-1063, АММ-1139, АММ-3031 под торговой маркой АКТА-КОМ, различающихся между собой видами измеряемых величин, диапазонами и погрешностями измерений. В зависимости от модификации мультиметры имеют следующие дополнительные функции:
- проверка диодов;
- прозвонка электрической цепи;
- режим удержания результатов последнего измерения;
- включение/выключение подсветки дисплея;
- режим оценки коэффициента заполнения (только АММ-1032, АММ-1139 и АММ-3031);
- автовыключение прибора;
- контроль логических TTL схем (только АММ-1009);
- контроль уровня освещенности, относительной влажности и шума (только АММ-1062);
- режим фиксации максимального и минимального значений результатов измерения (только АММ-1028, АММ-1032, АММ-1063, АММ-1139 и АММ-3031);
- режим относительных измерений (только АММ-1139 и АММ-3031);
- режим регистрации пиковых значений (только АММ-1028, АММ-1139);
- сохранение, чтение информации о результатах измерений (только АММ-1139).

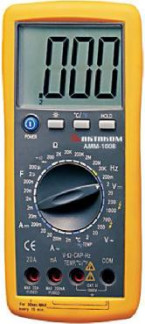

Фотографии общего вида мультиметров представлены на рисунке 1. Схемы пломбировки от несанкционированного доступа изображены на рисунке 2.
АММ-1032
■ ■ ■ ■
© ““' , в
Ж У
в ^ *
'Жп\
.» *е
С | шз *
АММ-1063 АММ-1139 АММ-3031
АММ-1062
Рисунок 1. Фотографии общего вида мультиметров.
АММ-1008, АММ-1009, АММ-1028, АММ-1032, АММ-1063
АММ-1062, АММ-1139, АММ-3031
Рисунок 2. Схемы пломбировки мультиметров.
Программное обеспечение (ПО) осуществляет управление режимами работы и преобразование выходного кода аналого-цифрового преобразователя в значение измеряемой величины. Запись и контроль ПО микроконтроллера выполняется у изготовителя с использованием специальных аппаратных средств до установки микроконтроллера на плату мультиметра.
|
Модель мультиметра |
Наиме нование |
Идентификационное наименование |
Номер версии (идентификационный номер) |
Цифровой идентификатор (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора |
|
АММ-1008 |
АММ-1008 |
АММ-1008 |
DT08.V.1.06 |
1A21DB0410 |
CRC32 |
|
АММ-1009 |
АММ-1009 |
АММ-1009 |
DT09.V.1.01 |
DC7ED554A3 |
|
|
АММ-1028 |
АММ-1028 |
АММ-1028 |
DT28.V.1.02 |
15A0C475ED |
|
|
АММ-1032 |
АММ-1032 |
АММ-1032 |
DT32.V.1.21 |
CEE1A0B485 |
|
|
АММ-1062 |
АММ-1062 |
АММ-1062 |
DT62.V.1.15 |
0E76A36D88 |
|
|
АММ-1063 |
АММ-1063 |
АММ-1063 |
DT63.V.1.01 |
F4CA4B5228 |
|
|
АММ-1139 |
АММ-1139 |
АММ-1139 |
DT39.V.1.05 |
2AEA2C01BD |
|
|
АММ-3031 |
АММ-3031 |
АММ-3031 |
DT31.V.1.17 |
127A2DC086 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - А.
Приведенные метрологические характеристики мультиметров указаны с учетом установленного ПО.
Измерение напряжения постоянного тока
|
Модель |
Верхний предел измерения, В |
Значение единицы младшего разряда (k), В |
Пределы допускаемой основной абсолютной погрешности, мВ, В |
|
АММ-1008 |
200 мВ |
0,1 мВ |
±(0,005^Шм + 3k) |
|
2 |
0,001 |
||
|
20 |
0,01 |
||
|
200 |
0,1 |
||
|
1000 |
1 |
±(0,008-Ц;м + 2k) |
|
|
АММ-1009 |
400 мВ |
0,1 мВ |
±(0,005^Шм + 3k) |
|
4 |
0,001 |
||
|
40 |
0,01 |
||
|
400 |
0,1 |
||
|
1000 |
1 |
||
|
АММ-1028 |
110 мВ |
0,01 мВ |
±(0,008^Шм + 10k) |
|
1,1 |
0,0001 |
±(0,008-Ц;м + 6k) |
|
|
11 |
0,001 |
||
|
110 |
0,01 |
||
|
1000 |
0,1 |
±(0,012^Шм + 5k) |
|
|
АММ-1032 |
600 мВ |
0,1 мВ |
±(0,005^Шм + 2k) |
|
6 |
0,001 |
±(0,012^Шм + 2k) |
|
|
60 |
0,01 |
||
|
600 |
0,1 |
||
|
1000 |
1 |
±(0,015^Шм + 2k) |
|
|
АММ-1062 |
400 мВ |
0,1 мВ |
±(0,01 •Сизм + 4k) |
|
4 |
0,001 |
||
|
40 |
0,01 |
||
|
400 |
0,1 |
±(0,015^Шм + 4k) |
|
|
600 |
1 |
||
|
АММ-1063 |
600 мВ |
0,1 мВ |
±(0,012^Шм + 5k) |
|
6 |
0,001 |
±(0,015-иШм + 5k) |
|
|
60 |
0,01 |
||
|
600 |
0,1 |
|
АММ-1139 |
400 мВ |
0,01 мВ |
±(0,0006-Иизм + 4k) |
|
4 |
0,0001 |
||
|
40 |
0,001 |
||
|
400 |
0,01 |
||
|
1000 |
0,1 |
±(0,001 •Иизм + 3k) |
|
|
АММ-3031 |
600 мВ |
0,1 мВ |
±(0,001 •Иизм + 2k) |
|
6 |
0,001 |
||
|
60 |
0,01 |
||
|
600 |
0,1 |
||
|
1000 |
1 |
±(0,003 •Иизм + 2k) |
Измерение силы постоянного тока
|
Модель |
Диапазон измерений, мА |
Значение единицы младшего разряда (k), мА |
Пределы допускаемой основной абсолютной погрешности, мкА, мА, А |
|
АММ-1008 |
2 |
0,001 |
±(0,0Ыизм+ 3k) |
|
20 |
0,01 |
±(0,015 Тизм+ 3k) |
|
|
200 |
0,1 |
||
|
20 А |
0,01 А |
±(0,025ТШм+ 10k) |
|
|
АММ-1009 |
40 |
0,01 |
±(0,01 •Хизм + 3k) |
|
400 |
0,1 |
||
|
20 А |
0,01 А |
±(0,03 Тизм + 3k) |
|
|
АММ-1028 |
110 мкА |
0,01 мкА |
±(0,015Тизм + 5k) |
|
1100 мкА |
0,1 мкА |
||
|
11 |
0,001 |
±(0,015 •Хизм + 10k) |
|
|
110 |
0,01 |
||
|
10 А |
0,001 А |
±(0,025 •Хизм + 10k) |
|
|
АММ-1032 |
6 А |
0,001 А |
±(0,025-Хизм + 5k) |
|
10 А |
0,01 А |
||
|
АММ-1062 |
400 мкА |
0,1 мкА |
±(0,01 •Хизм + 2k) |
|
4000 мкА |
1 мкА |
||
|
400 |
0,1 |
±(0,012ТЮм + 2k) |
|
|
4 А |
0,001 А |
±(0,02ТЮм + 5k) |
|
|
10 А |
0,01 А |
||
|
АММ-1063 |
60 |
0,01 |
±(0,015Тизм + 5k) |
|
600 |
0,1 |
||
|
АММ-1139 |
400 мкА |
0,01 мкА |
±(0,01 •Хизм + 3k) |
|
4000 мкА |
0,1 мкА |
||
|
40 |
0,001 |
||
|
400 |
0,01 |
||
|
10 А |
0,001 А |
||
|
АММ-3031 |
600 мкА |
0,1 мкА |
±(0,008ТЮм + 3k) |
|
6000 мкА |
1 мкА |
||
|
60 |
0,01 |
||
|
600 |
0,1 |
±(0,012ТЮм + 3k) |
Измерение напряжения переменного тока
|
Модель |
Диапазон измерений, В |
Диапазон частот, Гц |
Значение единицы младшего разряда (k), В |
Пределы допускаемой основной абсолютной погрешности, мВ, В |
|
АММ-1008 |
2 |
50-400 |
0,001 |
±(0,01 •Иизм +8k) |
|
20 |
0,01 |
|||
|
200 |
0,1 |
|||
|
700 |
1 |
±(0,012-иШм +8k) |
||
|
АММ-1009 |
400 мВ |
50-500 |
0,1 мВ |
±(0,01 •Иизм + 8k) |
|
4 |
0,001 |
|||
|
40 |
0,01 |
|||
|
400 |
0,1 |
|||
|
750 |
1 |
±(0,015-Цизм + 8k) |
||
|
АММ-1028 |
110 мВ |
50-60 |
0,01 мВ |
±(0,018-иШм + 10k) |
|
1,1 |
0,0001 |
±(0,015 -иШм+ 10k) |
||
|
11 |
0,001 |
|||
|
110 |
0,01 |
|||
|
1000 |
0,1 |
±(0,02-ЦШм + 10k) |
||
|
АММ-1032 |
6 |
50-60 |
0,001 |
±(0,015-ЦШм + 10k) |
|
60 |
0,01 |
|||
|
600 |
0,1 |
|||
|
1000 |
1 |
±(0,02-ЦШм + 10k) |
||
|
АММ-1062 |
400 мВ |
50-400 |
0,1 мВ |
±(0,015-ЦШм + 15k) |
|
4 |
0,001 |
±(0,01 •Цизм + 4k) |
||
|
40 |
0,01 |
|||
|
400 |
0,1 |
±(0,015-ЦШм + 4k) |
||
|
600 |
1 |
±(0,02-ЦШм + 4k) |
||
|
АММ-1063 |
600 мВ |
50-60 |
0,1 мВ |
±(0,015-ЦШм + 30k) |
|
6 |
50-400 |
0,001 |
±(0,015-ЦШм + 3k) |
|
|
60 |
0,01 |
±(0,02-ЦШм + 3k) |
||
|
600 |
0,1 |
|||
|
АММ-1139 |
400 мВ |
50-1000 |
0,01 мВ |
±(0,01 •Цизм +40k) |
|
4 |
0,0001 |
±(0,0ЬЦШм +30k) |
||
|
40 |
0,001 |
|||
|
400 |
0,01 |
|||
|
1000 |
0,1 |
|||
|
АММ-3031 |
6 |
50-400 |
0,001 |
±(0,008^Цизм +4k) |
|
60 |
0,01 |
|||
|
600 |
0,1 |
|||
|
1000 |
1 |
±(0,012^Цизм +6k) |
Измерение силы переменного тока
|
Модель |
Диапазон измерений, мА |
Диапазон частот, Гц |
Значение единицы младшего разряда (k), мА |
Пределы допускаемой основной абсолютной погрешности, мкА, мА, А |
|
2 |
0,001 |
±(0,012-!изм + 8k) |
||
|
АММ-1008 |
200 |
50-400 |
0,1 |
k) 8 + м з ►J? (N ,0 (0, ±( |
|
20 А |
0,01 А |
±(0,03 •Хизм + 10k) |
||
|
40 |
0,01 |
±(0,015-1изм + 8k) |
||
|
АММ-1009 |
400 |
50-500 |
0,1 |
|
|
20 А |
0,01 А |
±(0,035 •Тизм + 6k) |
|
АММ-1028 |
110 мкА |
50-60 |
0,01 мкА |
±(0,018ТШм + 8k) |
|
1100 мкА |
0,1 мкА |
|||
|
11 |
0,001 |
±(0,02Тизм + 10k) |
||
|
110 |
0,01 |
|||
|
10 А |
0,001 А |
±(0,03 Тизм + 8k) |
||
|
АММ-1032 |
6 А |
50-60 |
0,001 А |
±(0,03 ТЮм + 5k) |
|
10 А |
0,01 А |
|||
|
АММ-1062 |
400 мкА |
50-400 |
0,1 мкА |
±(0,012ТШм + 2k) |
|
4000 мкА |
1 мкА |
|||
|
400 |
0,1 |
±(0,015 Тизм + 2k) |
||
|
4 А |
0,001 А |
±(0,02Тизм + 5k) |
||
|
10 А |
0,01 А |
|||
|
АММ-1063 |
60 |
40-400 |
0,01 |
±(0,02Тизм + 5k) |
|
600 |
0,1 |
|||
|
АММ-1139 |
400 мкА |
50-1000 |
0,01 мкА |
±(0,01 •Тизм + 3k) |
|
4000 мкА |
0,1 мкА |
|||
|
40 |
0,001 |
|||
|
400 |
0,01 |
|||
|
10 А |
0,001 А |
|||
|
АММ-3031 |
600 мкА |
50-400 |
0,1 мкА |
±(0,01 •Тизм + 7k) |
|
6000 мкА |
1 мкА |
|||
|
60 |
0,01 |
|||
|
600 |
0,1 |
±(0,012Тизм + 5k) |
Измерение электрического сопротивления постоянному току
|
Модель |
Диапазон измерений, кОм |
Значение единицы младшего разряда (k), кОм |
Пределы допускаемой основной абсолютной погрешности, Ом, кОм, МОм |
|
АММ-1008 |
200 Ом |
0,1 Ом |
±(0,01 •Яизм + 4k) |
|
2 |
0,001 |
±(0,01 •Яизм + 2k) |
|
|
20 |
0,01 |
±(0,012-Яизм + 2k) |
|
|
200 |
0,1 |
||
|
2 МОм |
0,001 МОм |
||
|
20 МОм |
0,01 МОм |
±(0,02-ЯШм + 5k) |
|
|
АММ-1009 |
400 Ом |
0,1 Ом |
±(0,008-ЯШм + 4k) |
|
4 |
0,001 |
±(0,008-Яизм + 2k) |
|
|
40 |
0,01 |
||
|
400 |
0,1 |
||
|
4 МОм |
0,001 МОм |
||
|
40 МОм |
0,01 МОм |
±(0,03 •Яизм + 4k) |
|
|
400 МОм |
0,1 МОм |
±(0,Ь(Яизм -2 МОм)+ 10k) |
|
|
АММ-1028 |
110 Ом |
0,01 Ом |
±(0,012^Яизм + 80k) |
|
1,1 |
0,0001 |
±(0,012-Яизм + 50k) |
|
|
11 |
0,001 |
||
|
110 |
0,01 |
||
|
1,1 МОм |
0,0001 МОм |
||
|
11 МОм |
0,001 МОм |
±(0,025 •Яизм + 50k) |
|
|
40 МОм |
0,1 МОм |
±(0,05^Шм + 10k) |
|
АММ-1032 |
600 Ом |
0,1 Ом |
±(0,012-Яизм + 4k) |
|
6 |
0,001 |
±(0,01 •Яизм + 2k) |
|
|
60 |
0,01 |
±(0,012-ЯШм + 2k) |
|
|
600 |
0,1 |
||
|
6 МОм |
0,001 МОм |
±(0,02-ЯШм + 2k) |
|
|
60 МОм |
0,01 МОм |
±(0,05-ЯШм + 10k) |
|
|
АММ-1062 |
400 Ом |
0,1 Ом |
±(0,015 •Яизм + 4k) |
|
4 |
0,001 |
±(0,015 •Яизм + 2k) |
|
|
40 |
0,01 |
||
|
400 |
0,1 |
||
|
4 МОм |
0,001 МОм |
±(0,02-ЯШм + 2k) |
|
|
40 МОм |
0,01 МОм |
±(0,025-ЯШм + 2k) |
|
|
АММ-1063 |
600 Ом |
0,1 Ом |
±(0,012-ЯШм + 4k) |
|
6 |
0,001 |
±(0,01 •Яизм + 2k) |
|
|
60 |
0,01 |
±(0,02-ЯШм + 2k) |
|
|
600 |
0,1 |
||
|
6 МОм |
0,001 МОм |
||
|
60 МОм |
0,01 МОм |
±(0,025^Шм + 3k) |
|
|
АММ-1139 |
400 Ом |
0,01 Ом |
±(0,003 •Яизм + 9k) |
|
4 |
0,0001 |
±(0,003-ЯШм + 4k) |
|
|
40 |
0,001 |
||
|
400 |
0,01 |
||
|
4 МОм |
0,0001 МОм |
||
|
40 МОм |
0,001 МОм |
±(0,02-ЯШм + 10k) |
|
|
АММ-3031 |
600 Ом |
0,1 Ом |
±(0,005-ЯШм + 4k) |
|
6 |
0,001 |
±(0,005-ЯШм + 2k) |
|
|
60 |
0,01 |
||
|
600 |
0,1 |
||
|
6 МОм |
0,001 МОм |
±(0,015 •Яизм + 8k) |
|
|
60 МОм |
0,01 МОм |
Измерение частоты переменного тока
|
Модель |
Диапазон измерений, кГц |
Значение единицы младшего разряда (k), кГц |
Пределы допускаемой основной абсолютной погрешности, Гц, кГц, МГц |
|
АММ-1008 |
20 |
0,01 |
±(0,015 ^изм + 5k) |
|
АММ-1009 |
4 |
0,001 |
±(0,001^изм + 2k) |
|
40 |
0,01 |
||
|
400 |
0,1 |
||
|
4000 |
1 |
||
|
АММ-1028 |
1100 Гц |
0,1 Гц |
±(0,015 ^изм + 5k) |
|
11 |
0,001 |
±(0,012^зм + 5k) |
|
|
110 |
0,01 |
||
|
1,1 МГц |
0,0001 МГц |
||
|
11 МГц |
0,001 МГц |
±(0,015 ^м + 8k) |
|
|
110 МГц |
0,01 МГц |
||
|
АММ-1032 |
9,999 Гц |
0,001 Гц |
±(0,015 ^изм + 5k) |
|
99,99 Гц |
0,01 Гц |
|
АММ-1032 |
999,9 Гц |
0,1 Гц |
±(0,012^изм + 3k) |
|
9,999 |
0,001 |
||
|
99,99 |
0,01 |
||
|
999,9 |
0,1 |
||
|
9,999 МГц |
0,001 МГц |
±(0,015 ^изм + 4k) |
|
|
АММ-1062 |
5 Гц |
0,001 Гц |
±(0,012^зм + 3k) |
|
50 Гц |
0,01 Гц |
||
|
500 Гц |
0,1 Гц |
||
|
5 |
0,001 |
||
|
50 |
0,01 |
||
|
500 |
0,1 |
||
|
5 МГц |
0,001 МГц |
±(0,015 ^м + 4k) |
|
|
10 МГц |
0,01 МГц |
||
|
АММ-1139 |
40 Гц |
0,001 Гц |
±(0,001-^зм + 2k) |
|
400 Гц |
0,01 Гц |
||
|
4 |
0,0001 |
||
|
40 |
0,001 |
||
|
400 |
0,01 |
||
|
4 МГц |
0,0001 МГц |
||
|
40 МГц |
0,001 МГц |
||
|
АММ-3031 |
9,999 Гц |
0,001 Гц |
±(0,012^зм + 3k) |
|
99,99 Гц |
0,01 Гц |
||
|
999,9 Гц |
0,1 Гц |
||
|
9,999 |
0,001 |
||
|
99,99 |
0,01 |
||
|
999,9 |
0,1 |
||
|
9,999 МГц |
0,001 МГц |
±(0,015 ^изм + 4k) |
Измерение электрической емкости
|
Модель |
Диапазон измерений, мкФ |
Значение единицы младшего разряда (k), мкФ |
Пределы допускаемой основной абсолютной погрешности, нФ, мкФ, мФ |
|
АММ-1008 |
2 нФ |
0,001 нФ |
±(0,04-Сизм + 10k) |
|
20 нФ |
0,01 нФ |
±(0,04-СШм + 3k) |
|
|
200 нФ |
0,1 нФ |
||
|
2 |
0,001 |
||
|
200 |
0,1 |
±(0,07-Сизм + 50k) |
|
|
АММ-1009 |
4 нФ |
0,001 нФ |
±(0,05-Сизм + 10k) |
|
40 нФ |
0,01 нФ |
||
|
400 нФ |
0,1 нФ |
||
|
4 |
0,001 |
||
|
40 |
0,01 |
||
|
АММ-1028 |
11 нФ |
0,001 нФ |
±(0,05-Сизм + 70k) |
|
110 нФ |
0,01 нФ |
±(0,05-Сизм + 20k) |
|
|
1,1 |
0,0001 |
||
|
11 |
0,001 |
||
|
110 |
0,01 |
±(0,03 •Сизм + 10k) |
|
|
1,1 мФ |
0,0001 мФ |
||
|
11 мФ |
0,001 мФ |
±(0,ЬСизм + 10k) |
|
|
40 мФ |
0,01 мФ |
|
АММ-1032 |
40 нФ |
0,01 нФ |
±(0,05 •Сизм + 50k) |
|
400 нФ |
0,1 нФ |
±(0,03 •Сизм + 5k) |
|
|
4 |
0,001 |
||
|
40 |
0,01 |
||
|
400 |
0,1 |
±(0,05-Сизм + 5k) |
|
|
4000 |
1 |
||
|
АММ-1062 |
50 нФ |
0,01 нФ |
±(0,05-Сизм + 7k) |
|
500 нФ |
0,1 нФ |
±(0,03 •Сизм + 5k) |
|
|
5 |
0,001 |
±(0,04-Сизм + 5k) |
|
|
50 |
0,01 |
||
|
100 |
0,1 |
||
|
АММ-1063 |
6 нФ |
0,001 нФ |
±(0,05-Сизм + 50k) |
|
60 нФ |
0,01 нФ |
±(0,05-Сизм + 7k) |
|
|
600 нФ |
0,1 нФ |
±(0,03 •Сизм + 5k) |
|
|
6 |
0,001 |
||
|
60 |
0,01 |
||
|
600 |
0,1 |
||
|
6 мФ |
0,001 мФ |
±(0,05-Сизм + 5k) |
|
|
10 мФ |
0,01 мФ |
±(0,1 •Сизм + 5k) |
|
|
АММ-1139 |
40 нФ |
0,001 нФ |
±(0,035-Сизм + 40k) |
|
400 нФ |
0,01 нФ |
||
|
4 |
0,0001 |
±(0,035-Сизм + 10k) |
|
|
40 |
0,001 |
||
|
400 |
0,01 |
||
|
4 мФ |
0,0001 мФ |
±(0,05-Сизм + 10k) |
|
|
40 мФ |
0,001 мФ |
||
|
АММ-3031 |
40 нФ |
0,01 нФ |
±(0,05-Сизм + 20k) |
|
400 нФ |
0,1 нФ |
±(0,03 •Сизм + 5k) |
|
|
4 |
0,001 |
||
|
40 |
0,01 |
||
|
400 |
0,1 |
||
|
4000 |
1 |
±(0,05-СШм + 10k) |
Измерение индуктивности
|
Модель |
Диапазон измерений, мГн |
Значение единицы младшего разряда (k), мГн |
Пределы допускаемой основной абсолютной погрешности, мкГн, мГн, Гн |
|
АММ-3031 |
600 мкГн |
0,1 мкГн |
±(0,12-Ьизм + 10k) |
|
6 |
0,001 |
±(0,12-Ьизм + 5k) |
|
|
60 |
0,01 |
||
|
600 |
0,1 |
||
|
6 Гн |
0,001 Гн |
±(0,12-ЬШм + 5k) до 1 Гн, свыше 1 Гн не нормируется |
Измерение температуры с помощью внешней термопары типа К (ГОСТ 8.585-2001)
|
Модель |
Диапазон измерений, °С |
Значение единицы младшего разряда (k), °С |
Пределы допускаемой основной абсолютной погрешности, °С (без учета погрешности внешней термопары) |
|
АММ-1008 |
минус 20 - 1300 |
1 |
±(0,03 •Тизм + 3 °С) |
|
АММ-1028 |
минус 32 - 1000 |
0,1 |
±(0,03 •Тизм + 5 °С) |
|
АММ-1032 |
минус 20,0 - 399,9 |
0,1 |
±(0,03 •Тизм + 5 °С) |
|
400 - 760 |
1 |
||
|
АММ-1062 |
минус 20 - 1300 |
1 |
±(0,03 •Тизм + 5 °С) |
|
АММ-1139 |
минус 50 - 1200 |
0,1 |
±(0,01 •Тизм + 5 °С) |
|
АММ-3031 |
минус 20,0- 399,9 |
0,1 |
±(0,03 •Тизм + 5 °С) |
|
400 - 1000 |
1 |
Дополнительная погрешность от изменения температуры окружающего воздуха на
1 °С в диапазоне температур от 5 до 18 °С и от 28 до 40 °С не более 0,1 от основной для измерений:
- напряжения постоянного тока;
- силы переменного тока;
- электрической емкости;
- температуры с помощью внешней термопары типа К.
Технические параметры
|
Параметры |
АММ-1008 |
АММ-1009 |
АММ-1028 |
АММ-1032 |
|
Индикатор |
2000 отсчетов |
3999 отсчетов |
11000 отсчетов |
6000 отсчетов |
|
Питание |
батарея типа «Крона», 9 В |
|||
|
Нормальные условия эксплуатации: - температура, °С - влажность, % |
от 18 до 28 до 70 |
|||
|
Рабочие условия эксплуатации: - температура, °С - влажность, % |
от 5 до 40 до 70 при 25 °С |
|||
|
Условия хранения: - температура, °С - влажность, % |
от минус 10 до 60 до 80 при 25 °С |
|||
|
Габаритные размеры, мм (длина, ширина, высота) |
195x92x38 |
182x84x55 |
150x70x48 |
|
|
Масса, г |
400 |
420 |
275 |
|
|
Параметры |
АММ-1062 |
АММ-1063 |
АММ-1139 |
АММ-3031 |
|
Индикатор |
4000 отсчетов |
6000 отсчетов |
40000 отсчетов |
6000 отсчетов |
|
Питание |
батарея типа «Крона», 9 В |
1,5 V, LR44 A76 |
батарея типа «Крона», 9 В |
|
|
Нормальные условия эксплуатации: - температура, °С - влажность, % |
от 18 до 28 до 70 |
|||
|
Рабочие условия |
||||
|
эксплуатации: |
||||
|
- температура, °С |
от 5 до 40 |
|||
|
- влажность, % |
до 70 при 25 °С |
|||
|
Условия хранения: |
||||
|
- температура, °С |
от минус 10 до 60 |
|||
|
- влажность, % |
до 80 при 25 °С |
|||
|
Габаритные размеры, |
||||
|
мм (длина, ширина, |
170x78x55 |
230x40x30 |
187x85x55 |
170x80x50 |
|
высота) |
||||
|
Масса, г |
335 |
200 |
462 |
362 |
Знак утверждения типа наносят типографским способом на обложку руководства по эксплуатации и на корпус мультиметров в виде наклейки.
1. Прибор ..................................................................................................................... 1 шт.
2. Измерительные щупы (кроме модели АММ-1063)...........................................1 пара
3. Измерительный щуп с зажимом типа крокодил (для модели АММ-1063)......1 шт.
4. Предохранитель (для модели АММ-1063)...........................................................1 шт.
5. Комплект батарей...................................................................................................1 шт.
6. Руководство по эксплуатации (включая методику поверки)............................1 экз.
7. Кейс для переноски (кроме моделей АММ-1008, АММ-1062, АММ-1063, АММ-3031)................................................................................................................................1 шт.
8. Упаковочная тара...................................................................................................1 шт.
По заказу дополнительно может поставляться:
1. Термопара типа K (для моделей АММ-1008, АММ-1028, АММ-1032, АММ-1062, АММ-1139, АММ-3031)
Осуществляется по документу МП 06/003-12 «Мультиметры цифровые АММ. Методика поверки», изложенному в приложении А к руководствам по эксплуатации, утвержденному ГЦИ СИ ФБУ «ЦСМ Московской области» 11 апреля 2012 г.
Основные средства поверки:
- калибратор универсальный Fluke 9100, U==(0-1050) В, АЦ =±(0,00006•Цk+0,000019•Цпр) В; I==(0-20) А, А =±(0,00055^+0,000225Тпр) А; U~=(0-1050) В, АЦ =±(0,002^+0,0003^) В; I~=(0-20) А, Ai =±(0,005Tk+0,00115Тпр) А; С=(0,5•10-9-40•10-3) Ф, АС=(0,003С+0,00375Спр)-(0,02Ск+0,003Спр);
- магазин сопротивлений Р4831, R=(10-2-105) Ом, КТ 0,02/2^10-6; магазин сопротивлений Р403, R=(0,1-1) МОм, КТ 0,05; магазин сопротивлений Р404, R=(1-10) МОм, КТ 0,05; магазин сопротивлений Р405, R=(10-100) МОм, КТ 0,05; магазин сопротивлений Р4007, R=(100-1000) МОм, КТ 0,02;
- генератор сигналов низкочастотный прецизионный Г3-110, F=(10-2-2 106) Гц, 5F =±3 10-7 %; генератор сигналов высокочастотный Г4-218, F=(0,2-1000) МГц, 5F =±2 • 10-6 %;
- магазин емкостей Р5025, КТ 0,1 для С=(0,0001-1) мкФ, КТ 0,5 для С= (1-100) мкФ;
- меры индуктивности Р596, L=(10-6-1) Гн, 3 разряд;
- термометр лабораторный ртутный ТЛ-4 (0-50) °С, 3 разряд.
Методики (методы) измерений приведены в руководствах по эксплуатации мультиметров.
Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым АММ
1. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 1016 - 30 А.
2. ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
3. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
4. ГОСТ 8.029-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений индуктивности.
5. ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
6. ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
7. ГОСТ Р 8.648-08 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-2 - 2-109 Гц.
8. МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 1 • 10-8 - 25 А в диапазоне частот 20 - 1 • 106 Гц.
9. Техническая документация фирмы изготовителя.
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 7114 |
| Поверителей | 177 |
| Актуальность данных | 09.09.2025 |
