| Номер в госреестре | 49845-12 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | AJ |
| Изготовитель | "Shinko Denshi Co., Ltd.", Япония. |
| Год регистрации | 2012 |
| Срок свидетельства | 12.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия AJ (далее - весы), предназначены для статического измерения массы.
Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством. Весы оснащаются ветрозащитной витриной.

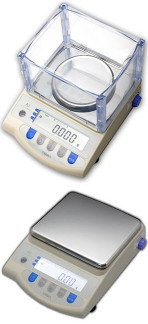

Общий вид весов показан на рисунке 1.
Принцип действия весов основан на преобразовании частоты вибрации акустического весоизмерительного датчика, возникающей при его растяжении или сжатии под действием взвешиваемого груза, в цифровой электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Результаты взвешивания выводятся на дисплей.
Питание весов осуществляется через адаптер сетевого питания. В зависимости от модификации весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):
- устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);
- устройство первоначальной установки нуля (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство установки нуля и уравновешивания тары (4.6.9);
- устройство выборки массы тары (Т.2.7.4);
- цифровое показывающее устройство с отличающимся делением (3.4.1) - для всех модификаций, кроме AJ-820CE;
лист № 2 всего листов 6
- полуавтоматическое устройство юстировки чувствительности встроенным грузом (4.1.2.5) - для модификаций: AJH-620CE, AJH-220CE, AJH-320CE, AJH-420CE, AJH-2200CE, AJH-3200CE, AJH-4200CE;
- взвешивание в различных единицах измерения массы (2.1).
Весы оснащены последовательным интерфейсом передачи данных RS232C.
Весы имеют следующие режимы работы (4.20):
- счетный режим;
- вычисление процентных соотношений;
- режим сравнения.
Весы выпускаются в следующих модификациях: AJ-220CE, AJH-220CE, AJ-320CE, AJH-320CE, AJ-420CE, AJH,-420CE, AJ-620CE, AJH-620CE, AJ-820CE, AJ-1200CE, AJ-2200CE, AJH-2200CE, AJ-3200CE, AJH-3200CE, AJ-4200CE, AJH-4200CE, AJ-6200CE, AJ-8200CE, AJ-12KCE, отличающихся метрологическими характеристиками.
Обозначение модификаций весов имеет вид AJ^^^CE, где:
AJ - обозначение типа весов;
[H] - (если присутствует) означает, что весы оснащены полуавтоматическим устройством юстировки чувствительности встроенным грузом;
А - обозначение максимальной нагрузки (Max), в граммах (для модификации AJ-12KCE в килограммах);
[К] - (если присутствует) означает весы с максимальной нагрузкой (Max) более 10 кг
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на нижней части корпуса весов (как показано на рисунке 2). Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы и установки переключателя юстировки в положение «ON». Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
лист № 3 всего листов 6
Защита ПО от непреднамеренных и преднамеренных воздействий согласно МИ 32862010 соответствует уровню «А».
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.
| Таблица 1 | ||||
| Наиме- | Идентификаци- | Номер версии | Цифровой идентификатор | Алгоритм вычисле- |
| нование | онное наимено | (идентификаци | ПО (контрольная сумма | ния цифрового |
| ПО | вание ПО | онный номер) ПО | исполняемого кода) | идентификатора ПО |
| _* | _* | AJ0601 | _* | _* |
* Примечание - Наименование ПО, идентификационное наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Максимальная (Мах) и минимальная (Min) нагрузки, поверочное деление (е), число поверочных делений (n), действительная цена деления (d), интервалы взвешиваний и пределы допускаемой погрешности (mpe) в зависимости от модификации весов приведены в таблице 2, таблице 3 и таблице 4.
Таблица 2
| Характеристика | Модификации | ||
| AJ-620CE AJH-620CE | AJ-820CE | AJ-6200CE | |
| Мах, г | 620 | 820 | 6200 |
| Min, г | 0,1 | 1 | 1 |
| Действительная цена деления (d), г | 0,001 | 0,01 | 0,01 |
| Поверочное деление (е), г | 0,01 | 0,01 | 0,1 |
| Число поверочных делений (n) | 62000 | 82000 | 62000 |
| Класс точности по ГОСТ Р 53228-2008 | I | ||
| Пределы допускаемой погрешности при поверке для нагрузки т, выраженной в поверочных делениях е, ± г 0<т<50000 50000<т<200000 200000<т | 0,005 0,01 | 0,005 0,01 | 0,05 0,1 |
| Пределы допускаемой погрешности в эксплуатации (у пользователя) и при осуществлении государственного метрологического надзора за весами и их применением равны удвоенному значению пределов допускаемых погрешностей при поверке. | |||
| Диапазон уравновешивания тары | 100% Мах | ||
| Диапазон рабочих температур, °С | от плюс 10 до плюс 30 | ||
| Электрическое питание - от сети переменного тока с параметрами: напряжение, В частота, Гц | от 187 до 242 от 49 до 51 | ||
Таблица 3
| Характеристика | Модификации | ||||
| AJ-220CE AJH-220CE | AJ-320CE AJH-320CE | AJ-420CE AJH-420CE | AJ-1200CE | AJ-2200CE AJH-2200CE | |
| Мах, г | 220 | 320 | 420 | 1200 | 2200 |
| Min, г | 0,02 | 0,02 | 0,02 | 0,5 | 0,5 |
| Действительная цена деления (d^ г | 0,001 | 0,001 | 0,001 | 0,01 | 0,01 |
| Характеристика | Модификации | ||||
| AJ-220CE AJH-220CE | AJ-320CE AJH-320CE | AJ-420CE AJH-420CE | AJ-1200CE | AJ-2200CE AJH-2200CE | |
| Поверочное деление (е), г | 0,01 | 0,01 | 0,01 | 0,1 | 0,1 |
| Число поверочных делений (n) | 22000 | 32000 | 42000 | 12000 | 22000 |
| Класс точности по ГОСТ Р 53228-2008 | II | ||||
| Пределы допускаемой погрешности при поверке для нагрузки m, выраженной в поверочных делениях е, ± г 0<m<5000 5000<m<20000 20000<m<100000 | 0,005 0,01 0,015 | 0,005 0,01 0,015 | 0,005 0,01 0,015 | 0,05 0,1 | 0,05 0,1 0,15 |
| Пределы допускаемой погрешн дарственного метрологического нию пределов допускаемых пог | ости в эксплуатации (у пользователя) и при осуществлении госу-надзора за весами и их применением равны удвоенному значе-решностей при поверке. | ||||
| Диапазон уравновешивания тары | 100% Мах | ||||
| Диапазон рабочих температур, °С | от плюс 10 до плюс 30 | ||||
| Электрическое питание - от сети переменного тока с параметрами: напряжение, В частота, Гц | от 187 до 242 от 49 до 51 | ||||
Таблица 4
| Характеристика | Модификации | |||
| AJ-3200CE AJH-3200CE | AJ-4200CE AJH-4200CE | AJ-8200CE | AJ-12KCE | |
| Мах, г | 3200 | 4200 | 8200 | 12000 |
| Min, г | 0,5 | 0,5 | 5 | 5 |
| Действительная цена деления (d), г | 0,01 | 0,01 | 0,1 | 0,1 |
| Поверочное деление (е), г | 0,1 | 0,1 | 1 | 1 |
| Число поверочных делений (n) | 32000 | 42000 | 8200 | 12000 |
| Класс точности по ГОСТ Р 53228-2008 | II | |||
| Пределы допускаемой погрешности при поверке для нагрузки m, выраженной в поверочных делениях е, ± г 0<m<5000 5000<m<20000 20000<m<100000 | 0,05 0,1 0,15 | 0,05 0,1 0,15 | 0,5 1 | 0,5 1 |
| Пределы допускаемой погрешности в эксплуатации (у пользователя) и при осуществлении государственного метрологического надзора за весами и их применением равны удвоенному значению пределов допускаемых погрешностей при поверке. | ||||
| Диапазон уравновешивания тары | 100% Мах | |||
| Диапазон рабочих температур, °С | от плюс 10 до плюс 30 | |||
| Характеристика | Модификации | |||
| AJ-3200CE AJH-3200CE | AJ-4200CE AJH-4200CE | AJ-8200CE | AJ-12KCE | |
| Электрическое питание - от сети переменного тока с параметрами: напряжение, В частота, Гц | от 187 до 242 от 49 до 51 | |||
Масса и габаритные размеры весов приведены в таблице 5.
Таблица 5
| Модификации | Масса, кг, не более | Г абаритные размеры весов, мм, не более |
| AJ-2200CE, AJ-3200CE, AJ-4200CE, AJ-6200CE, AJ-8200CE, AJ-12KCE | 2,8 | 265х192х90 |
| AJH-2200CE, AJH-3200CE, AJH-4200CE | 3,7 | |
| AJ-820CE, AJ-1200CE | 1,3 | 235x182x75 |
| AJ-220CE, AJ-320CE, AJ-420CE, AJ-620CE | 1,3 | 235х182х168 |
| AJH-220CE, AJH-320CE, AJH-420CE, AJH-620CE | 1,6 |
Знак утверждения типа наносится на маркировочную табличку, расположенную корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
1. Весы................................................................................................................................1 шт.
2. Ветрозащитная витрина (для модификаций AJ-220CE, AJH-220CE, AJ-320CE, AJH-320CE, AJ-420CE, AJH-420CE, AJ-620CE, AJH-620CE)..............................................................1 шт.
3. Адаптер сетевого питания............................................................................................1 шт.
4. Руководство по эксплуатации.....................................................................................1 экз.
осуществляется по приложению Н «Методика поверки весов» ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в разделе 3.2 руководства по эксплуатации на весы.
Основные средства поверки: гири, соответствующие классам точности Е2, F1 по ГОСТ 7328-2001.
«Весы неавтоматического действия AJ. Руководство по эксплуатации», разделы 5-8.
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия AJ
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы»
3. Техническая документация фирмы-изготовителя
лист № 6 всего листов 6
- при осуществлении торговли и товарообменных операций, выполнении работ по расфасовке товаров.
