| Номер в госреестре | 49374-12 |
| Наименование СИ | Газоанализаторы портативные |
| Обозначение типа СИ | GasAlert (GasAlert Extreme (CA-GE), GasAlertClip Extreme(CA-GE2(3)), GasAlertMicro Clip(CA-GP), GasAlertMicro Clip XT(CA-GPT), GasAlertMicro5(CA-GS), GasAlertMicro 5 PID(CA-GSPID), GasAlertMicro 5 IR(CA-GSIR)) |
| Изготовитель | "BW Technologies by Honeywell", Канада |
| Год регистрации | 2012 |
| Срок свидетельства | 26.03.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы портативные GasAlert (GasAlert Extreme(CA-GE), GasAlertClip Extreme(CA-GE2(3)), GasAlertMicro Clip(СА-GP), GasAlertMicro Clip XT(CA-GPT), GasAlertMicro5(CA-GS), GasAlertMicro 5 PID(CA-GSPID), GasAlertMicro 5 IR(CA-GSIR)) (далее - газоанализаторы) предназначены для непрерывного измерения содержания в воздухе рабочей зоны опасных газов и подачи предупреждающей сигнализации при превышении установленных пороговых значений опасных концентраций вредных компонентов.
Принцип действия газоанализаторов основан на физических методах анализа, включающих вспомогательные химические реакции и физико-химические процессы, а именно:
- GasAlert Extreme(CA-GE) - электрохимический;
- GasAlertClip Extreme(CA-GE2(3)) - электрохимический;
- GasAlertMicro Clip(СА-GP) - смешанный (О2, СО, Н^ - электрохимический, горючие газы - термокаталитический);
- GasAlertMicro Clip XT(CA-GPT) - смешанный (О2, СО, Н^ - электрохимический, горючие газы - термокаталитический);
- GasAlertMicro5 (CA-GS) - смешанный (токсичные газы и кислород - электрохимический, горючие газы - термокаталитический);
- GasAlertMicro 5 PID(CA-GSPID) - смешанный (токсичные газы и кислород - электрохимический, горючие газы - термокаталитический, летучее органическое вещество - фотоионизаци-онный);
- GasAlertMicro 5 IR (CA-GSIR)) - смешанный (токсичные газы и кислород - электрохимический, горючие газы - термокаталитический, СО2 - инфракрасный).
Газоанализатор представляет собой измерительный прибор личного пользования взрывоопасного исполнения с цифровой индикацией, световой, звуковой, вибрационной предупреждающей сигнализацией.
Газоанализаторы могут применяться в соответствии с маркировкой ПБ 05-618-03 и ПБ 03-533-03, регламентирующих применение электрооборудования в подземных выработках рудников и шахт, опасных по газу и (или) пыли, а также во взрывоопасных зонах помещений и наружных установок, согласно маркировке и 7.3 ПУЭ и ГОСТ Р 51330.13-99 (МЭК 60079-14-96).
Газоанализатор состоит из электронного блока и заменяемых сенсоров, размещенных в компактном, легком и прочном корпусе с зажимом типа «крокодил» из нержавеющей стали.
Элементы питания размещены в изолированном отсеке корпуса, имеющем собственную крышку и отделенном стенками от остального внутреннего объема.
Газоанализатор позволяет проводить анализ от одного до пяти компонентов газовой смеси одновременно и осуществлять непрерывный мониторинг и отображение данных об измерениях и показаний состояний газоанализатора на буквенно-цифровом жидкокристаллическом дисплее.
В газоанализаторах реализована сигнализация временного среднего значения, предельного значения кратковременного воздействия, низкого уровня, высокого уровня, сигнал неисправности сенсора, сигнал разряда батареи, сигнал подтверждения и сигнал автоматического выключения.
Газоанализатор также обеспечивает:
- непрерывный забор пробы воздуха с возможностью подключения ручного или моторизованного насоса на расстоянии до 15 (30) м от места забора;
- автоматическую и принудительную настройку нуля;
- самодиагностику при включении и во время работы;
- передачу данных на ПК;
- хранение данных на карте Flash ММС.
Газоанализаторы выпускаются в семи модификациях, отличающихся принципом действия, конструктивным исполнением, количеством каналов измерения, типами измеряемых газов, наличием инфракрасного порта для передачи данных на ПК, способом забора пробы воздуха, типом используемых батарей питания, уровнями предупреждающей сигнализации.
По устойчивости к вибрациям в рабочих условиях газоанализаторы относятся к группе N1 по ГОСТ Р 52931-2008.
По степени защиты оболочки к воздействию пыли и воды газоанализаторы соответствуют IP66 и IP67 (с высокой защитой от воздействия воды до полного погружения) по ГОСТ 14254-96.
Уровень и вид взрывозащиты по ГОСТ Р 51330.0-99: РО ExiaI X/0ExiaIICT4 X.
Общий вид газоанализаторов представлен на рисунках 1 (а-ж).

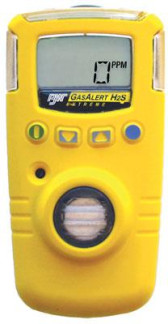

Рис. 1 а - Газоанализатор GasAlertExtreme (CA-GE)
Рис. 1в - Газоанализатор GasAlertMicroClip (CA-GP)
/ЙГ)\
Рис. 1 г - Газоанализатор GasAlertMicroClip-XT (CA-GPT)
Рис 1д - Газоанализатор GasAlertMicro5 (CA-GS)
Рис. 1 е - Газоанализатор GasAlertMicro5PID (CA-GSIR)
Рисунок 1 - Фото общего вида с указанием нанесения поверительного клейма (или знака поверки в виде наклейки)
Идентификационные данные программного обеспечения, используемые для передачи данных с газоанализатора на внешние устройства, указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового иденти фикатора программного обеспечения |
| Fleet Manager II | Fleet Manager2.exe | 2.6 | 354a152fa5655f9cc 0a75cab1d6884e0 | MD5 |
Уровень защиты программного обеспечения газоанализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3290-2010.
Основные параметры и характеристики газоанализаторов представлены в таблицах 2, 3, 4. Таблица 2 - Наименования определяемых газов и диапазоны измерений (обнаружения)._
| Опре-деляе-мый газ | Наименование модификации | ||||||
| GasAlert Extreme (CA-GE) | GasAlert Clip Extreme (CA-GE2(3)) | GasAlert Micro Clip (СА-GP) | GasAlert Micro Clip XT (CA-GPT) | GasAlert Micro 5 (CA-GS) | GasAlert Micro 5 PID (CA-GSPID) | GasAlert Micro 5 IR (CA-GSIR) | |
| Диапазоны измерений объемной доли (обнаружения)/дискретность | |||||||
| О2 | (0-30) % / 0,1 % | (0-30)% / 0,1 % | (0-30)% / 0,1 % | (0-30) % / 0,1 % | (0-30) % / 0,1 % | ||
| СО | 0-1000 -1 / млн / -1 1 млн | 0-300 -1 / млн / -1 1 млн | 0-500 -1 / млн / -1 1 млн | 0-500 -1 млн / -1 1 млн | 0-1000 млн-1 / 1 млн-1 | ||
| СО | - | - | - | - | 0-500 млн-1 / 1 млн-1 | ||
| SO2 | 0-100 -1 / млн / 0,1 млн-1 | 0-100 -1 / млн / 0,1 млн-1 | - | - | 0-100 млн-1 / 1 млн-1 | ||
| H2S | (0-100) (0-500) -1 / млн / -1 1 млн | 0-100 -1 млн / 0,1 -1 млн | 0-100 -1 млн / 1/0,1 -1 млн | 0-100 -1 млн / 1/0,1 -1 млн | 0-500 млн-1 / 1 млн-1 | ||
| H2S | - | - | - | - | 0-500 млн-1 / 1 млн-1 | ||
| NO2 | 0-100 -1 / млн / 0,1 млн-1 | - | - | - | 0-99,9 млн-1 / 0,1 млн-1 | ||
| NH3 | (0-100) (0-400) млн-1 / 1 -1 млн | - | - | - | 0-100 млн-1 / 1 млн-1 | ||
| NO | 0-250 | ||||||
| Определяемый газ | Наименование модификации | ||||||
| GasAlert Extreme (CA-GE) | GasAlert Clip Extreme (CA-GE2(3)) | GasAlert Micro Clip (СА-GP) | GasAlert Micro Clip XT (CA-GPT) | GasAlert Micro 5 (CA-GS) | GasAlert Micro 5 PID (CA-GSPID) | GasAlert Micro 5 IR (CA-GSIR) | |
| Диапазоны измерений объемной доли (обнаружения)/дискретность | |||||||
| млн-1 / 1 -1 млн | |||||||
| Л V О о о о | - | - | - | - | - | 0-1000 млн-1/ 0,01 млн-1 | - |
| CO2 IR | - | - | - | - | - | - | 0-50000 млн-1 / 50 млн-1 или 0-5 % |
| Cl2 | 0-50 -1 / млн / 0,1 млн-1 | - | - | - | 0-50 млн-1 / 0,1 млн-1 | ||
| CH4 (метан) | - | - | 0-2,2 % / 0,1 % 0-50 % НКПР / 1 % НКПР | ||||
| С2Н4 (этилен) | - | - | 0-1,15 % / 0,1 % 0-50 % НКПР / 1 % НКПР | ||||
| С3Н8 (пропан) | - | - | 0-0,85 % / 0,1 % 0-50 % НКПР / 1 % НКПР | ||||
| С6Н14 (гексан) | - | - | 0-0,6 % / 0,1 % 0-50 % НКПР / 1 % НКПР | ||||
| H2 (водород) | - | - | 0-2,0 % / 0,1 % 0-50 % НКПР / 1 % НКПР | ||||
Таблица 3 - Основные технические характеристики
| Характеристики | Наименование модификации | ||||||
| GasAlert Extreme (CA-GE) | GasAlert Clip Extreme (CA-GE2(3)) | GasAlert Micro Clip (СА-GP) | GasAlert Micro Clip XT (CA-GPT) | GasAlert Micro 5 (CA-GS) | GasAlert Micro 5 PID (CA-GSPID) | GasAlert Micro 5 IR (CA-GSIR) | |
| Диапазоны измерений (обнаружения) | Приведены в Таблице 2. | ||||||
| Пределы допускаемой основной погрешности | Приведены в Таблице 4. | ||||||
| Характеристики | Наименование модификации | ||||||
| GasAlert Extreme (CA-GE) | GasAlert Clip Extreme (CA-GE2(3)) | GasAlert Micro Clip (СА-GP) | GasAlert Micro Clip XT (CA-GPT) | GasAlert Micro 5 (CA-GS) | GasAlert Micro 5 PID (CA-GSPID) | GasAlert Micro 5 IR (CA-GSIR) | |
| Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от нормальной до любой температуры в пределах рабочих температур на каждые 10 °С | Соответствуют пределам допускаемой основной погрешности (Таблица 4) | ||||||
| Предел допускаемой вариации показаний | Соответствует 0,5 предела допускаемой основной погрешности (Таблица 4) | ||||||
| Время срабатывания сигнализации | Не более 15 с | ||||||
| Время установления показаний | Не более 40 с | ||||||
| Тип сенсора | Одинарный встраиваемый электрохимический элемент | H2S, CO,O2 - одинарный встраиваемый электрохимический элемент. Г орючие газы -встраиваемый термоэлемент | H2S, CO,O2 - одинарный встраиваемый электрохимический элемент. H2S, CO - сдвоенный встраиваемый электрохимический элемент. Горючие газы - встраиваемый термокаталитический элемент. ЛОС - датчик фотоионизации. СО2 - инфракрасный сенсор (ИК-сенсор). Другие газы - одинарный встраиваемый электрохимический элемент. | ||||
| Количество измерительных каналов | 1 | 1 | 4 | 4 | 5 | 5 | 5 |
| Питание | Литиевая заменяемая батарея Panasonic CR-2PE/BN 3 V | Литиевая не-заменяемая батарея | Литиевополимерная подзаряжаемая батарея и зарядное устройство | Блок из 3-х щелочных батарей (М5-ВАТ02) или блок из 3-х литиево-полимерных подзаряжаемых батарей (М5-ВАТ08) и зарядное устройство | |||
| Характеристики | Наименование модификации | ||||||
| GasAlert Extreme (CA-GE) | GasAlert Clip Extreme (CA-GE2(3)) | GasAlert Micro Clip (СА-GP) | GasAlert Micro Clip XT (CA-GPT) | GasAlert Micro 5 (CA-GS) | GasAlert Micro 5 PID (CA-GSPID) | GasAlert Micro 5 IR (CA-GSIR) | |
| Время работы батареи без подзарядки | 8 - 10 ч | 15 ч на щелочных батареях или 20 ч на литиевых батареях | |||||
| Сигнализация | Звуковая сигнализация 95 дБ на расстоянии 0,3 м, синхронная вибрация, мигание ЖК-дисплея | Звуковая сигнализация 95 дБ на расстоянии 0,3 м, 2 яркие полосы визуальной индикации и вибрация для мест с высоким уровнем шума | |||||
| и 4 мигающих красных светодиода визуальной сигнализации | и мигающий светодиод зеленого цвета | ||||||
| Пылевлагозащита | IP67 | IP66 | |||||
| Взрывозащита | PO ExiaI X/0ExiaIICT4 X | ||||||
| Хранение, печать, передача данных об измеренных параметрах | Через ИК-порт на ИК-USB адаптер компьютера | Через ИК-порт на термопринтер или через интерфейсный ИК-USB адаптер на компьютер | Через ИК-порт на ИК-USB адаптер компьютера | Через USB-адаптер компьютера | |||
| Гарантии изготовителя | 1 год при градуировке 1 раз в год; 2 года при градуировке 1 раз в 6 месяцев | ||||||
| Срок службы сенсоров газа | Не менее 2 лет, сенсор NH3, не менее 1 года (CI2, O3, ETO, CIO2) | 2 года при активизации не более 3-5 мин в день. 3 года при активизации не более 1,5 мин в день | Не менее 2 лет, сенсор NH3 - не менее 1 года (PID). | ||||
| Срок службы | Не менее 8 лет | ||||||
| Срок хранения | Не более 1 года | ||||||
| Габаритные размеры (высотахширина хдлина), мм | 28x50x95 | 28x50x81 | 29x60x113 | 38x74x145 | |||
| Масса, г | 82 | 76 | 170 | 370 | |||
| Условия эксплуа- | |||||||
| Характеристики | Наименование модификации | ||||||
| GasAlert Extreme (CA-GE) | GasAlert Clip Extreme (CA-GE2(3)) | GasAlert Micro Clip (СА-GP) | GasAlert Micro Clip XT (CA-GPT) | GasAlert Micro 5 (CA-GS) | GasAlert Micro 5 PID (CA-GSPID) | GasAlert Micro 5 IR (CA-GSIR) | |
| тации: | |||||||
| - температура окружающей среды, °C | от минус 40 до 50 | от минус 20 до 50 | |||||
| - атмосферное давление, кПа | от 84 до 106,7 | ||||||
| - относительная влажность окружающей анализируемой среды, % | не более 95 (без конденсации влаги) | ||||||
Таблица 4 - Пределы допускаемой основной погрешности газоанализаторов
| Опреде ляемый | Единицы | Диапазон измерений (об | Участок диапазона измерений, в котором | Пределы допускаемой основной погрешности | |
| газ | измерения | наружения) | нормируется погрешность | приведенной, % | относительной, % |
| О2 | Объемная доля, % | 0 - 30 | 0 - 30 | ± 5 | - |
| 0 - 300 | 0 - 100 | ± 15 | - | ||
| 100 - 300 | - | ± 15 | |||
| СО | -1 | 0 - 500 | 0 - 100 | ± 15 | - |
| млн | 100 - 500 | - | ± 15 | ||
| 0 - 1000 | 0 - 100 | ± 15 | - | ||
| 100 - 1000 | - | ± 15 | |||
| 0 - 100 | 10 - 100 | ± 20 | - | ||
| H2S | -1 млн | 0 - 500 | 0 - 100 | ± 20 | - |
| 100 - 500 | - | ± 20 | |||
| SO2 | -1 млн | 0 - 100 | 0 - 100 | ± 20 | - |
| NO2 | -1 млн | 0 - 100 | 0 - 100 | ± 20 | - |
| NO | -1 | 0 - 250 | 0 - 100 | ± 20 | - |
| млн | 100 - 250 | - | ± 20 | ||
| 0 - 100 | 0 - 100 | ± 20 | - | ||
| N^ | -1 млн | 0 - 400 | 0 - 100 | ± 20 | - |
| 100 - 400 | - | ± 20 | |||
| VOC | -1 | 0 - 1000 | 0 - 100 | ± 20 | - |
| (ЛОС) | млн | 100 - 1000 | - | ± 20 | |
| СО2 (IR) | -1 | 0 - 50000 | 0 - 100 | ± 15 | - |
| млн | 100 - 50 000 | - | ± 15 | ||
| Cl2 | -1 млн | 0 - 50 | 0 - 50 | ± 20 | - |
| CH4 (метан) | Объемная | 0 - 2,2 | 0 - 2,2 | ± 5 | - |
| Опреде ляемый газ | Единицы измерения | Диапазон измерений (обнаружения) | Участок диапазона измерений, в котором нормируется погрешность | Пределы допускаемой основной погрешности | |
| приведенной, % | относительной, % | ||||
| С2Н4 (этилен) СэН8 (пропан) С6Н14 (гексан) H2 (водород) | доля,% (% НКПР) | (0 - 50) | (0 - 50) | ||
| Объемная доля,% (% НКПР) | 0 - 1,15 (0 - 50) | 0 - 1,15 (0 - 50) | ± 5 | - | |
| Объемная доля,% (% НКПР) | 0 - 0,85 (0 - 50) | 0 - 0,85 (0 - 50) | ± 5 | - | |
| Объемная доля,% (% НКПР) | 0 - 0,6 (0 - 50) | 0 - 0,6 (0 - 50) | ± 5 | - | |
| Объемная доля,% (% НКПР) | 0 - 2,0 (0 - 50) | 0 - 2,0 (0 - 50) | ± 5 | - | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 5 - Комплект поставки
| Наименование | Наименование модификации | ||||||
| GasAlert Extreme ^A-GE) | GasAlert Clip Extreme (CA- GE2(3)) | GasAlert MicroClip (CA-GP) | GasAlert Micro Clip XT (CA-GPT) | GasAlert Micro5 (CA-GS) | GasAlert Micro 5 PID (CA-GSPID) | GasAlert Micro 5 IR (CA-GSIR) | |
| Газоанализатор | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Калибровочная насадка | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Ручной насос* | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Адаптер (ИК USB)* | 1 | 1 | |||||
| Адаптер (ИК)* | - | 1 | 1 | 1 | 1 | 1 | |
| ИК беспроводной принтер* | - | 1 | - | - | - | - | - |
| Зажим для каски* | 1 | 1 | - | - | - | - | - |
| Зажим «крокодил»* | 1 | 1 | - | - | - | - | - |
| Ремень на шею* | - | 1 | - | - | - | - | - |
| Насос Sample | 1 | 1 | 1 | 1 | - | - | - |
| Наименование | Наименование модификации | ||||||
| GasAlert Extreme ^A-GE) | GasAlert Clip Extreme (CA- GE2(3)) | GasAlert MicroClip (CA-GP) | GasAlert Micro Clip XT (CA-GPT) | GasAlert Micro5 (CA-GS) | GasAlert Micro 5 PID (CA-GSPID) | GasAlert Micro 5 IR (CA-GSIR) | |
| Pak* | |||||||
| Насос для забора проб моторизованный * | - | - | - | - | 1 | 1 | 1 |
| Автомобильное зарядное устройство* | - | - | 1 | - | - | - | - |
| Паспорт | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Руководство пользователя | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Методика поверки** | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Примечание: пункты, отмеченные символом «*» поставляются по согласованию с заказчиком, пункт отмеченный символом «**» поставляется при заказе более 10 газоанализаторов | |||||||
осуществляется по документу МП 07-221-2012 «ГСИ. Газоанализаторы портативные GasAlert (GasAlert Extreme(CA-GE), GasAlertClip Extreme(CA-GE2(3)), GasAlertMicro СНр(СА^Р), GasAlertMicro Clip XT(CA-GPT), GasAlertMicro5(CA-GS), GasAlertMicro 5 PID(CA-GSPID), GasAlertMicro 5 IR(CA-GSIR)). Методика поверки», утвержденному ФГУП «УНИИМ» в феврале 2012 г.
Основные средства поверки:
- Генератор газовых смесей ГДП-102 по ИБЯЛ. 413142. 002 в комплекте с источниками микропотоков (ИМ) на H2S, SO2, NO2, NH3, CL2 по ИБЯЛ. 418319.013-2001.
- стандартные образцы газовых смесей состава кислород - азот (3722-87, 3728-87, 3726-87), углекислый газ - азот (3806-87, 3809-87, 3810-87), углекислый газ - воздух (3843-87, 3850-87), этилен - азот (9193-2008), оксид углерода - воздух (3792-87, 3793-87, 3795-87), метан - воздух (390487, 4272-88), этилен - воздух (6343-92, 6344-92), этилен - азот (9193-2008), пропан - воздух (396887, 5323-90) пропан - азот (9230-2008), гексан - воздух (5903-91, 5322-90, 9230-2008), водород -воздух (3945-87, 3947-87, 3950-87).
Методика измерений входит в состав руководства пользователя.
Нормативные и технические документы, устанавливающие требования к газоанализаторам GasAlert
1 ГОСТ 8.578-2008 «ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»
2 ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические требования»
3 ГОСТ 12.1.005-88 «Общие санитарно - технические требования к воздуху рабочей зоны»
4 ГОСТ Р 52136-2003 «Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний»
5 ГОСТ Р 52137-2003 «Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 2. Требования к приборам группы I с верхним пределом измерений объемной доли метана в воздухе не более 5 %»
6 ГОСТ Р 51330.19-99 «Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования»
7 ГОСТ Р 50760-95 «Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия»
8 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
9 ГОСТ 12.2.007.0 -75 ССБТ. «Изделия электротехнические. Общие требования безопасности»
10 Правила безопасности в нефтяной и газовой промышленности ПБ 08-624-03
11 Техническая документация фирмы BW Technologies by Honeywell, Канада
