Мультиметры цифровые APPA 503, APPA 505, 49266-12

Мультиметры цифровые АРРА 503, АРРА 505 (далее по тексту ╞ мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, сопротивления постоянному току, емкости, частоты и температуры.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	49266-12
Наименование СИ	Мультиметры цифровые
Обозначение типа СИ	APPA 503, APPA 505
Изготовитель	"APPA Technology Corporation", Тайвань
Год регистрации	2012
Срок свидетельства	17.02.2027
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Мультиметры цифровые АРРА 503, АРРА 505 (далее по тексту - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, сопротивления постоянному току, емкости, частоты и температуры.

Описание

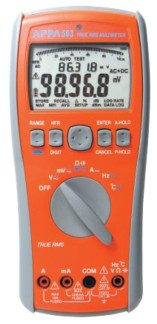

Мультиметры представляют собой компактные портативные многофункциональные измерительные приборы в ударопрочном исполнении, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Включение прибора и выбор режима работы осуществляется центральным переключателем, выбор конкретного режима измерений осуществляется с помощью синей функциональной клавиши. На передней панели расположена группа функциональных клавиш, клавиш меню режимов и управления. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем две цифровых шкалы, линейную шкалу со 100 делениями, меню функций, индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы. В нижней части панели расположены измерительные разъемы.

Мультиметры имеют внутреннюю память с записью до 1000 показаний и регистратор с записью до 20000 показаний для АРРА 505 и до 5000 для АРРА 503 в автоматическом режиме. Имеется возможность автоматического выбора диапазона измерений; предусмотрены режим измерения максимальных и минимальных значений измеряемых величин, режим относительных измерений, возможность регистрации пиковых значений и режим усреднения показаний. Мультиметры имеют систему индикации опасного напряжения на входе и автоматические системы установки нуля, индикации полярности, индикации перегрузки, выключения питания и подсветки дисплея.

В качестве опциональной возможности мультиметры могут быть снабжены интерфейсом RS-232/USB с оптоэлектронной развязкой для связи с компьютером и программным обеспечением APPAWinDMM, позволяющим обрабатывать данные, поступающие с мультиметра.

Технические характеристики

Таблица 1- Режим измерения напряжения постоянного тока (АРРА 503)

Верхние пределы диапазонов измерений	Разрешение (к)	Пределы допускаемой основной погрешности при (23 ± 5) °С
40,000 мВ	1 мкВ	±(0,0004-Х + 40-к)
400,00 мВ	10 мкВ	±(0,00035 Х + 20к)
4,0000 В	0,1 мВ	±(0,0003 X + 20-к)
40,000 В	1 мВ
400,00 В	10 мВ
1000,0 В	0,1 В

Здесь и далее: к - значение единицы младшего разряда на данном пределе измерений, Х-значение измеренной величины Входное сопротивление: 100 МОм.

Таблица 2- Режим измерения напряжения переменного тока (			АРРА 503)
Верхние пределы диапазонов измерений	Разрешение (к)	Полоса частот	Пределы допускаемой основной погрешности при (23 ± 5) °С
40.000 мВ 400.00 мВ	1 мкВ 10 мкВ	40 Гц - 65 Гц	±(0,01Х + 50к)
		66 Гц - 1 кГц	±(0,03Х + 50к)
		1,01 кГц - 3 кГц	±(0,05Х + 50к)
4.0000 В 40.000 В 400.00 В 1000.0 В	0,1 мВ 1 мВ 10 мВ 0,1 В	40 Гц - 45 Гц	±(0,015Х + 50к)
		46 Гц - 65 Гц	±(0,007-Х + 50-к)
		66 Гц - 1 кГц	±(0,015Х + 50к) при 1000 В ±(0,1Х + 50к)
4.0000 В 40.000 В	0,1 мВ 1 мВ	1,01 кГц - 10 кГц	±(0,03Х + 50к)
		10,01 кГц - 50 кГц	±(0,05Х + 50к)
		50,01 кГц -100 кГц	±(0,1Х + 50к) при 40 В ±(0,15Х + 50к)

Входной импеданс: 100 МОм/100 пФ.

Защита измерительного входа: 1000 В пост./ 1000 В скз

Погрешность нормирована для уровня напряжения выше 5 % от верхнего предела измерений

Таблица 3- Режим измерения напряжения постоянного тока (АРРА 505)

Верхние пределы диапазонов измерений	Разрешение (к)	Пределы допускаемой основной погрешности при (23 ± 5) °С
100,000 мВ	1 мкВ	±(0,00025 Х + 40к)
1000,00 мВ	10 мкВ	±(0,00020 Х + 20к)
10,0000 В	0,1 мВ	±(0,00015 Х + 20к)
100,000 В	1 мВ
1000,00 В	10 мВ

Таблица 4 - Режим измерения напряжения переменного тока (			АРРА 505)
Верхние пределы диапазонов измерений	Разрешение (к)	Полоса частот	Пределы допускаемой основной погрешности при (23 ± 5) °С
100,000 мВ	1 мкВ	40 Гц - 65 Гц	±(0,007-Х + 50-к)
1000,00 мВ	10 мкВ	66 Гц - 1 кГц	±(0,015Х + 50к)
		1,01 кГц - 3 кГц	±(0,03Х + 50к)
10,0000 В	0,1 мВ	40 Гц - 45 Гц	±(0,01Х + 50к)
100,000 В	1 мВ	46 Гц - 65 Гц	±(0,004-Х + 50-к)
1000,00 В	10 мВ	66 Гц - 1 кГц	±(0,01Х + 50к)
10,0000 В	0,1 мВ	1,01 кГц - 10 кГц	±(0,02Х + 50к)
100,000 В	1 мВ	10,01 кГц - 20 кГц	±(0,03Х + 50к)
		20.01 кГц - 50 кГц	±(0,05Х + 50к)
		50.01 кГц - 100 кГц	±(0,1Х + 50к)
Входной импеданс: 100	£ о / 0 о п .

Защита измерительного входа: 1000 В пост./ 1000 В скз

Погрешность нормирована для уровня напряжения выше 5 % от верхнего предела измерений

Таблица 5- Режим измерения силы постоянного тока (АРРА 503)

Верхние пределы диапазонов измерений	Разрешение (к)	Пределы допускаемой основной погрешности при (23 ± 5) °С
40,000 мА	1 мкА	±(0,002 Х + 40к)
400,00 мА	10 мкА	±(0,002 Х + 40к)
4,0000 А	0,1 мА	±(0,002 Х + 80к)
10,000 А	1 мА	±(0,002 Х + 80к)

Таблица 6- Режим измерения силы постоянного тока (АРРА 505)

Верхние пределы диапазонов измерений	Разрешение (к)	Пределы допускаемой основной погрешности при (23 ± 5) °С
10,0000 мА	0,1 мкА	±(0,001Х + 40к)
100,000 мА	1 мкА	±(0,001Х + 40к)
10,0000 А	0,1 мА	±(0,001Х + 80к)

Таблица 7 - Режим измерения силы переменного тока (АРРА 503)

Верхние пределы диапазонов измерений	Разрешение (к)	Полоса частот	Пределы допускаемой основной погрешности при (23 ± 5) °С
40,000 мА	1 мкА	40 Гц - 65 Гц	±(0,008 Х + 80к)
400,00 мА	10 мкА
4,0000 А	0,1 мА	66 Гц - 1 кГц	±(0,03-Х + 80-к)
10,000 А	1 мА

Таблица 8- Режим измерения силы переменного тока (АРРА 505)

Верхние пределы диапазонов измерений

Разрешение (к)

Полоса частот

Пределы допускаемой основной погрешности при (23 ± 5) °С

10.0000 мА

100.000 мА

10.0000 А

0,1 мкА 1 мкА 0,1 мА

40 Гц - 65 Гц

±(0,007 Х + 80к)

66 Гц - 1 кГц

±(0,02-Х + 80-к)

Погрешность нормирована для уровня силы переменного тока выше 5 % от верхнего предела измерений.

Максимальное падение напряжения: 1 В (вход «мА»); 0,1 В (вход «А»).

Таблица 9 - Режим измерения сопротивления постоянному току (АРРА 503)

Верхние пределы диапазонов измерений	Разрешение (к)	Пределы допускаемой основной погрешности при (23 ± 5) °С
400,00 Ом	0,01 Ом	±(0,002-Х + 30к)
4,0000 кОм	0,1 Ом
40,000 кОм	1 Ом
400,00 кОм	10 Ом	±(0,003 Х + 30к)
4,0000 МОм	100 Ом	±(0,01Х + 30к)
40,00 МОм	10 кОм	±(0,015Х + 30к)

Таблица 10- Режим измерения сопротивления постоянному току (АРРА 505)

Верхние пределы диапазонов измерений	Разрешение (к)	Пределы допускаемой основной погрешности при (23 ± 5) °С
1000,00 Ом	0,01 Ом	±(0,0005-Х + 30к)
10,0000 кОм	0,1 Ом	±(0,00025 Х + 30к)
100,000 кОм	1 Ом	±(0,00025 Х + 30к)
1000,00 кОм	10 Ом	±(0,003 Х + 30к)
10,0000 МОм	100 Ом	±(0,01Х + 30к)
40,00 МОм	10 кОм	±(0,015Х + 30к)

Таблица 11- Режим измерения емкости

Верхние пределы диапазонов измерений	Разрешение (к)	Пределы допускаемой основной погрешности		Время измере ний
Верхние пределы диапазонов измерений	Разрешение (к)	АРРА503	АРРА505	Время измере ний
40,00 нФ	10 пФ	±(0,012Х + 20к)	±(0,012Х + 20к)	0,7 с
400,0 нФ	100 пФ	±(0,009-Х + 2-к)	±(0,008-Х + 2-к)
4,000 мкФ	1 нФ
40,00 мкФ	10 нФ
400,0 мкФ	100 нФ
4,000 мФ	1 мкФ	±(0,012Х + 20к)	±(0,012Х + 20к)	0,75 с
40,00 мФ	10 мкФ	±(0,012Х + 40к)	±(0,012Х + 40к)	3,75 с

Таблица 12- Режим измерения частоты

Верхние пределы диапазонов измерений	Разрешение (к)	Пределы допускаемой основной погрешности при (23 ± 5) °С	Чувствительность
40,000 Гц	1 мГц	±(0,00002-Х + 50-к)	1 В пик-пик
400,00 Гц	10 мГц	±(0,00002-Х + 10к)
4,0000 кГц	100 мГц
40,000 кГц	1 Гц
400,00 кГц	10 Гц		5 В пик-пик
4,0000 МГц	100 Гц		5 В пик-пик

Диапазон

измерений

Полоса частот

Разрешение

Чувствитель

ность

Пределы допускаемой основной погрешности

20 - 80 %

5 Гц - 10 кГц

0,1 %

5 В пик-пик

±(0,001Х + 10к)

Таблица 14 - Режим измерения температуры

Диапазон измерений	Разрешение	Пределы допускаемой основной погрешности
-200,0 °С - 10,0 °С	0.1 °С	±(0,01Х + 2°С)
10,1 °С - 1200 °С	0.1 °С	±(0,01Х + 1°С)

Таблица 15 - Общие технические характеристики

Наименование параметра	Значение
Разрядность цифровой шкалы	5/6 разрядов
Максимальное индицируемое число	40,000/100,000
Температурный коэффициент погрешности в диапазоне меньше 18 °С и больше 28 °С	0,15 нормального значе-ния/°С
Питание от элементов питания типа АА	4х1,5 В
Срок службы источника питания, ч	100
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более	от 10 до 50 80
Г абаритные размеры (длина х ширина х высота), мм, не более	207х96х52
Масса (с источником питания), кг, не более	0,63

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации (54882137-11 РЭ) типографским способом или специальным штампом.

Комплектность

Комплект поставки прибора соответствует таблице 16. Таблица 16

Наименование	Количество	Примечание
Мультиметр (APPA503/505)	1 шт.
Защитный чехол с подставкой	1 шт.
Измерительные провода	2 шт.	ATL-1N
Зажим (типа «крокодил»)	2 шт.	В изоляционном чехле
Источник питания	4 х 1,5 В (тип АА)	Установлен
Магнитный держатель	1 шт.
Термопара К-типа	1 шт.	АРРА 505
Адаптер термопары	1 шт.
Руководство по эксплуатации 54882137-11 РЭ	1 экз.
Методика поверки 54882137-11 МП	1 экз.
Упаковочная коробка	1 шт.

Поверка

осуществляется в соответствии с документом «Мультиметры цифровые АРРА 503, АРРА 505. Методика поверки» 54882137-11 МП, утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 15 декабря 2011 г.

Основное поверочное оборудование:

- калибратор FLUKE 5520A, погрешность по напряжению от ±0,0011 % до ±0,025 %, погрешность по току от ±0,01 % до ±0,12 %, погрешность по сопротивлению от ±0,0028 % до

0,025 % (с опцией SC 600), погрешность по емкости от ±0,25 % до ±0,75 %.

Сведения о методах измерений

Мультиметры цифровые АРРА 503, АРРА 505. Руководство по эксплуатации 54882137-11 РЭ.

Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым АРРА503, АРРА505.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

Техническая документация фирмы «APPA Technology Corporation», Тайвань.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
