| Номер в госреестре | 31654-19 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | АИР-10 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград |
| Год регистрации | 2019 |
| Срок свидетельства | 25.03.2029 |
| МПИ (интервал между поверками) | 3 года – для преобразователей с пределами допускаемой основной приведенной погрешности ±0,1 и ±0,2 %; 5 лет – для преобразователей с пределами допускаемой основной приведенной погрешности ±0,25, ±0,4, ±0,5 и ±0,6 % |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные АИР-10 (далее по тексту -преобразователи) предназначены для измерений и непрерывного преобразования значений избыточного давления, абсолютного давления, разности давлений и гидростатического давления (уровня) жидких и газообразных, а также избыточного давления-разрежения газообразных, в том числе агрессивных, сред, включая газообразный кислород и кислородосодержащие газовые смеси, в унифицированный выходной токовый сигнал и (или) цифровой сигнал HART-протокола.
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны тензорезистивного первичного преобразователя.
Преобразователи изготавливаются в виде единой конструкции. В их состав входят: первичный преобразователь, электронное устройство и светодиодный индикатор (СД). Среда под давлением подается в камеру первичного преобразователя и деформирует его мембрану, что приводит к изменению электрического сигнала первичного преобразователя. Электронное устройство преобразует сигнал, поступающий от первичного преобразователя в унифицированный токовый выходной сигнал, цифровой сигнал HART-протокола и в цифровой сигнал давления, поступающий на индикатор и интерфейс.
Посредством интерфейса преобразователи подключаются к компьютеру для подстройки пределов измерений и конфигурирования. Конфигурирование преобразователей включает: изменение диапазонов измерений, выбор зависимости выходного сигнала от входного (возрастающей или убывающей) и установку числа усреднений (времени демпфирования).
Преобразователи с HART-протоколом передают информацию об измеряемой величине в цифровом виде по двухпроводной линии связи вместе с сигналом постоянного тока от 4 до 20 мА, не оказывая на него влияния. Цифровой выход используется для связи преобразователя с портативным HART-коммуникатором или с компьютером через стандартный последовательный интерфейс и дополнительный HART-модем. При этом могут быть выполнены такие операции, как: настройка преобразователя, выбор его основных параметров, считывание измеряемого давления и др.
На индикаторах преобразователей АИР-IOSH, АИР-10Н или на индикаторе HART-коммуникатора в режиме измерений давления, отображается значение измеряемого давления в цифровом виде в установленных при настройке единицах измерения или в процентах от диапазона изменения выходного сигнала.
Преобразователи выпускаются в трех модификациях: АИР-10Н, АИР-IOSH, АИР-10L, отличающихся конструктивным исполнением и функциональными возможностями.
Преобразователи имеют исполнения:
- общепромышленное;
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (Ех);
- взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» (Ехё);
- для эксплуатации на объектах атомных станций (далее - АС) и объектах ядерного топливного цикла (далее - ОЯТЦ) (А);
- взрывозащищенное для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (АЕх, AExd);
- для эксплуатации на открытой палубе, а также в машинном и других закрытых
Лист № 2
Всего листов 13 помещениях судов, атомных судов и плавучих сооружений, плавучих буровых установок и морских стационарных платформ (ОМ, А ОМ, Ex OM, Exd OM, A Ex OM, A Exd OM).
Преобразователи по виду измеряемого давления подразделяются на:
- преобразователи абсолютного давления - ДА;
- преобразователи избыточного давления - ДИ;
- преобразователи избыточного давления-разрежения - ДИВ;
- преобразователи разности давлений - ДД;
- преобразователи гидростатического давления (уровня) - ДГ.
Преобразователи модификаций АИР-10Н, АИР-IOSH имеют кодовое обозначение каждой модели при заказе, состоящее из 4-х цифр. Код модели формируется следующим образом:
1) первая цифра - «1»;
2) вторая цифра - код вида измеряемого давления;
- «O» - абсолютное давление;
- «1» - избыточное давление;
- «3» - избыточное давление-разрежение;
- «4» - разность давлений;
- «5» - гидростатическое давление;
3) третья цифра - код максимального верхнего предела (диапазона измерений) в соответствии с таблицами 4-6;
4) четвертая цифра - код присоединения к процессу.
Индекс «Е» в обозначении кода модели указывает на модель с дополнительным диапазоном.
Преобразователи модификаций АИР-IOL имеют кодовое обозначение каждой модели, состоящее из двух букв и числа. Первая буква обозначает вид измеряемого давления:
А - абсолютное давление;
И - избыточное давление.
Вторая буква обозначает материал мембраны:
М - металл.
Число в обозначении модели соответствует максимальному верхнему пределу измерений в единицах кПа (МПа).
Фотографии общего вида преобразователей представлены на рисунках 1, 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
АИР-10Н-ДД
АИР-10Е-ДА, АИР-10Е-ДИ, АИР-10Н-ДА, АИР-10Н-ДИ, АИР-10Н-ДИВ
АИР- 10Ь-ДА, АИР- 10Н-ДД АИР- 10Н-ДГ, АИР- 108Н-ДГ
АИР-10Е-ДИ,
АИР-10Н-ДА,
АИР-10Н-ДИ,
АИР-10Н-ДИВ

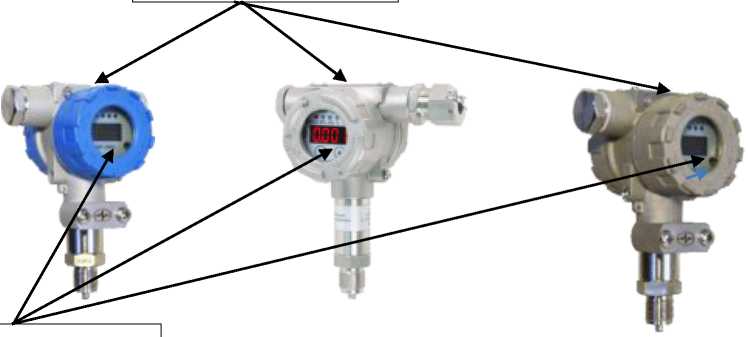

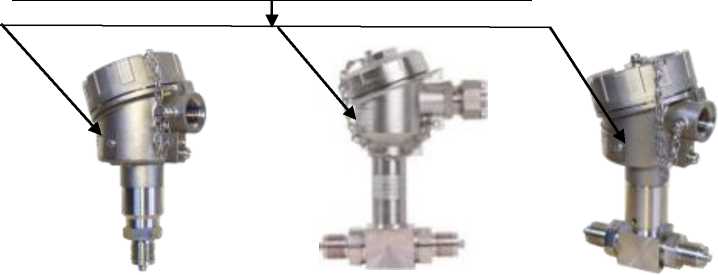

Рисунок 1 - Общий вид преобразователей давления измерительных АИР-10
Схема пломбировки преобразователей, представленных на рисунке 1, от несанкционированного доступа не предусмотрена.
АИР-108Н-ДА, АИР-108Н-ДИ, АИР-108Н-ДИВ
АИР-108Н-ДД
АИР-10Н-ДИ, АИР-10Н-ДА, АИР-10Н-ДИВ
АИР-10Н-ДД
АИР-108Н-ДА, АИР-108Н-ДИ, АИР-108Н-ДИВ
АИР-108Н-ДД
АИР-108Н-ДД
АИР-108Н-ДД

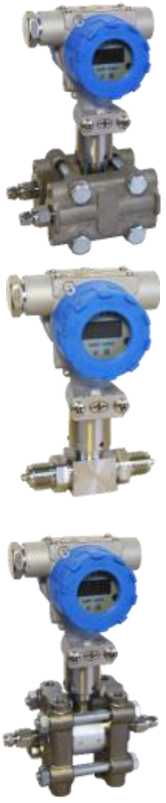

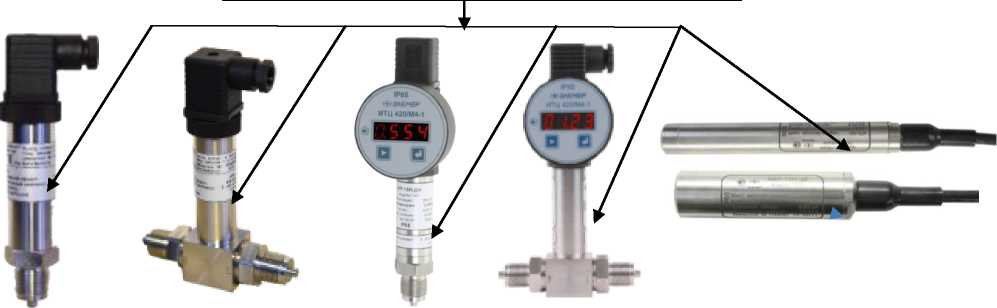

Рисунок 2 - Общий вид преобразователей давления измерительных АИР-10

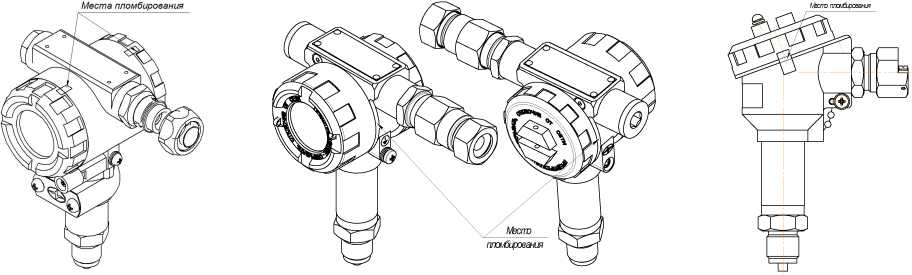

Рисунок 3 - Схема пломбировки преобразователей, представленных на рисунке 2, от несанкционированного доступа
В преобразователях предусмотрено внутреннее и внешнее программное обеспечение (далее - ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль преобразователей метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» в соответствии с Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные внутреннего программного обеспечения модификаций АИР-10Н, АИР-IOSH представлены в таблице 1.
Внешнее ПО, предназначенное для взаимодействия преобразователя с компьютером, не оказывает влияния на метрологические характеристики преобразователя. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации преобразователя. Конфигурирование преобразователей включает: изменение диапазонов измерений, выбор зависимости выходного сигнала от входного (возрастающей или убывающей) и установку времени демпфирования (числа усреднений), изменение единиц измерения и задание сетевого адреса преобразователя. Подстройка преобразователей включает установку нуля и диапазона выходного токового сигнала. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии преобразователя и возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные внешнего программного обеспечения модификаций АИР-10Н, АИР-IOSH представлены в таблице 2.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| АИР-ЮН | АИР-IOSH | |
| Идентификационное наименование ПО | airlOsh_vl5_FOR_A IRlOH.hex | airlOsh_vl7_FOR_A IRlOSH.hex |
| Номер версии (идентификационный номер) ПО | не ниже 15 | не ниже 17 |
| Цифровой идентификатор (ПО) | - | - |
Таблица 2 - Идентификационные данные внешнего программного обеспечения
| Идентификационные данные (признаки) | Значение | |||
| по HART | ||||
| АИР-ЮН | АИР-lOSH | |||
| Идентификационное наименование ПО | SetupHART mana ger_v4.2.4.exe | SetupHART conf ig_verl3-3.26.exe | SetupHARTman ager_v4.2.4.exe | SetupHART config_ ver13.3.26.exe |
| Номер версии (идентификационный номер) ПО | не ниже 4.2.4 | не ниже 13.3.26 | не ниже 4.2.4 | не ниже 13.3.26 |
| Цифровой идентификатор ПО | - | - | ||
Основные метрологические и технические характеристики преобразователей приведены в таблицах 3 - 10.
Таблица 3 - Метрологические характеристики преобразователей
| Наименование характеристики | Значение |
| Диапазоны измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления | Приведены в таблицах 4 6, 8, 9 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления, % | Приведены в таблицах 7-9 |
| Вариация выходного сигнала, в долях от основной приведенной (к диапазону измерений) погрешности | 0,5 |
| Выходные сигналы: - силы постоянного тока, мА - цифровой сигнал | от 4 до 20 (от 20 до 4) HART |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления, вызванной изменением температуры окружающего воздуха от нормальной (23+2) °C до любой температуры в пределах рабочих температур на каждые 10 °C изменения температуры, % 0 -для АИР-ЮН, AHP-10SH - для AHP-10L | ±(0,05+0,15 -Pbmax/Pb) 2) ±(0,04+0,08 -Рвмах/Рв) 2) ±(0,03+0,05\Рвмах/Рв) 2) ±(0,05+0,20\Рвмах/Рв) 2) ±(0,08+0,12- /’•/’) 2) ±0,2; ±0,25; ±0,3; ±0,4 |
| 1) Конкретное значение зависит от модели преобразователей (модели указаны в руководстве по эксплуатации). 2) В формулах расчета пределов допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С: PBMAX - максимальный верхний предел (диапазон) измерений для данной модели преобразователя (сумма абсолютных максимальных значений верхних пределов измерений избыточного давления (PMAX) и разрежения (PMAX(—)) для преобразователей ДИВ). PB - верхний предел (диапазон) измерений модели, выбранный в соответствии с таблицами 4 и 6, для преобразователей ДИВ - сумма абсолютных значений верхних пределов измерений избыточного давления (PB) и разрежения (PB(-)). | |
Таблица 4 - Диапазоны измерений преобразователей АИР-IOSH, АИР-10Н абсолютного давления, избыточного давления
| Измеряемый параметр, модификация и исполнение | Код модели | Номера верхнего предела (диапазона измерений, глубина перенастройки (ЕВ : /’uM.w) и ряд верхних пределов (диапазонов) измерений | ||||||||
| 1 (Евмдх) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9и | ||
| 1:1 | 1:1,6 | 1:2,5 | 1:4 | 1:6 | 1:10 | 1:16 | 1:25 | 1:40 | ||
| Абсолютное давление АИР-108Н-ДА АИР-10Ех8Н-ДА АИР-ЮЕхйЗН-ДА АИР-10 ASH-ДА АИР-IOSH ОМ-ДА АИР-10ASH ОМ-ДА АИР-lOExSH ОМ-ДА АИР-lOAExSH ОМ-ДА АИР-lOExdSH ОМ-ДА АИР-lOAExdSH ОМ-ДА АИР-ЮН-ДА АИР-ЮЕхН-ДА АИР-ЮЕхйН-ДА | 1060 | 2,5 МПа | 1,6 МПа | 1,0 МПа | 0,6 МПа | 0,4 МПа | 0,25 МПа | 0,16 МПа | 0,10 МПа | 0,06 МПа |
| 1050, 1055 | 600 кПа | 400 кПа | 250 кПа | 160 кПа | 100 кПа | 60 кПа | 40 кПа | 25 кПа | 16 кПа | |
| 1040, 1041 | 250 кПа | 160 кПа | 100 кПа | 60 кПа | 40 кПа | 25 кПа | 16 кПа | 10 кПа | 6,0 кПа | |
| 1030, 1031 | 100(110) кПа | 60 кПа | 40 кПа | 25 кПа | 16 кПа | 10 кПа | 6,0 кПа | 4,0 кПа | 2,5 кПа | |
| Избыточное давление АИР-1 OSH-ДИ AHP-lOExSH-ДИ АИР-10Ехй8Н-ДИ ato-ioash^ АИР-IOSH ОМ-ДИ АИР-10ASH ОМ-ДИ АИР-lOExSH ОМ-ДИ АИР-lOAExSH ОМ-ДИ AHP-lOExdSH-ДИ ОМ АИР-lOAExdSH ОМ-ДИ АИР-ЮН-ДИ АИР-ЮЕхН-ДИ АИР-ЮЕхйН-ДИ | 1190Е | 100 МПа | 60 МПа | 40 МПа | 25 МПа | 16 МПа | 10 МПа | 6,0 МПа | 4,0 МПа | 2,5 МПа |
| 1190 | 60 МПа | 40 МПа | 25 МПа | 16 МПа | 10 МПа | 6,0 МПа | 4,0 МПа | 2,5 МПа | 1,6 МПа | |
| 1180 | 16 МПа | 10 МПа | 6,0 МПа | 4,0 МПа | 2,5 МПа | 1,6 МПа | 1,0 МПа | 0,6 МПа | 0,4МПа | |
| 1170, 1171 1175 | 6,0 МПа | 4,0 МПа | 2,5 МПа | 1,6 МПа | 1,0 МПа | 0,6 МПа | 0,4 МПа | 0,25 МПа | 0,16 МПа | |
| 1160,1161 1165,1162 | 2,5 МПа | 1,6 МПа | 1,0 МПа | 0,6 МПа | 0,4 МПа | 0,25 МПа | 0,16 МПа | 0,1 МПа | 0,06 МПа | |
| 1150, 1151 1155,1152 | 600 кПа | 400 кПа | 250 кПа | 160 кПа | 100 кПа | 60 кПа | 40 кПа | 25 кПа | 16 кПа | |
| 1140, 1141 | 250 кПа | 160 кПа | 100 кПа | 60 кПа | 40 кПа | 25 кПа | 16 кПа | 10 кПа | 6 кПа | |
| ИЗО, 1131 | 100 кПа | 60 кПа | 40 кПа | 25 кПа | 16 кПа | 10 кПа | 6,0 кПа | 4,0 кПа | 2,5кПа | |
| 1120, 1125 1122 | 40 кПа | 25 кПа | 16 кПа | 10 кПа | 6,0 кПа | 4,0 кПа | 2,5 кПа | 1,6 кПа | 1,0кПа | |
| 1110 | 10 кПа | 6,0 кПа | 4,0 кПа | 2,5 кПа | 1,6 кПа | 1,0 кПа | 0,6 кПа | 0,4 кПа | 0,25 кПа | |
| 1) Только для АИР-IOSH. | ||||||||||
Таблица 5 - Диапазоны измерений преобразователей АИР-IOSH, АИР-10Н избыточного давления-разрежения
| Измеряемый параметр, модификация и исполнение | Код модели | Номера верхнего предела (диапазона измерений, глубина перенастройки (РВ (PB(-)): PBMAX) и ряд верхних пределов (диапазонов) измерений1) | ||||||||
| 1 (Р ВМАх) (Р МАХ(-)) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 92) | ||
| 1:1 | 1:1,6 | 1:2,5 | 1:4 | 1:6 | 1:10 | 1:16 | 1:25 | 1:40 | ||
| Избыточное давление разрежение АИР-1 OSH-ДИВ АИР-IOExSI 1-ДИВ АИР-10Ехй8Н-ДИВ АИР-10 ASH-ДИВ АИР-IOSH ОМ-ДИВ АИР-10ASH ОМ-ДИВ АИР-lOExSH ОМ-ДИВ АИР-IOAExSH ом-див АИР-lOExdSH ОМ-ДИВ АИР-lOAExdSH ОМ-ДИВ АИР-ЮН-ДИВ АИР-ЮЕхН-ДИВ АИР-ЮЕхйН-ДИВ | 1360, 1365 | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,05 МПа | -0,03 МПа |
| 2,4 МПа | 1,5 МПа | 0,9 МПа | 0,5 МПа | 0,3 МПа | 0,15 МПа | 0,06 МПа | 0,05 МПа | 0,03 МПа | ||
| 1350, 1355 | -100 кПа | -100 кПа | -100 кПа | -100 кПа | -50 кПа | -30 кПа | -20 кПа | -12,5 кПа | -8,0кПа | |
| 500 кПа | 300 кПа | 150 кПа | 60 кПа | 50 кПа | 30 кПа | 20 кПа | 12,5 кПа | 8,0 кПа | ||
| 1340,1341 | -100 кПа | -100 кПа | -50 кПа | -30 кПа | -20 кПа | -12,5 кПа | -8,0 кПа | -5,0 кПа | -3,0кПа | |
| 150 кПа | 60 кПа | 50 кПа | 30 кПа | 20 кПа | 12,5 кПа | 8,0 кПа | 5,0 кПа | 3,0 кПа | ||
| 1320 | -20 кПа | -12,5 кПа | -8,0 кПа | -5,0 кПа | -3,0 кПа | -2,0 кПа | -1,25 кПа | -0,8 кПа | -0,5кПа | |
| 20 кПа | 12,5 кПа | 8,0 кПа | 5,0 кПа | 3,0 кПа | 2,0 кПа | 1,25 кПа | 0,8 кПа | 0,5 кПа | ||
| 1) Знак «-» означает разрежение. 2) Только для АИР-IOSH. | ||||||||||
Таблица 6 - Диапазоны измерений преобразователей АИР-IOSH, АИР-10Н разности давлений и гидростатического давления
| Измеряемый параметр, модификация и исполнение | Код модели | Номера верхнего предела (диапазона измерений, глубина перенастройки (РВ : Рвмах) и ряд верхних пределов (диапазонов) измерений | ||||||||
| 1 (Р ВМАх) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9и | ||
| 1:1 | 1:1,6 | 1:2,5 | 1:4 | 1:6 | 1:10 | 1:16 | 1:25 | 1:40 | ||
| Разность давлений АИР-108Н-ДД АИР-10Ех8Н-ДД AHP-lOExdSH-ДД АИР-10 ASH-ДД АИР-IOSH ОМ-ДД АИР-10ASH ОМ-ДД АИР-lOExSH ОМ-ДД АИР-lOAExSH ОМ-ДД АИР-lOExdSH ОМ-ДД АИР-lOAExdSH ОМ-ДД АИР-ЮН-ДД АИР-ЮЕхН-ДД AHP-lOExdH-ДД | 1467 | 2,5 МПа | 1,6 МПа | 1,0 МПа | 0,63 МПа | 0,4 МПа | 0,25 МПа | 0,16 МПа | 0,1 МПа | 0,063 МПа |
| 1457 | 630 кПа | 400 кПа | 250 кПа | 160 кПа | 100 кПа | 63 кПа | 40 кПа | 25 кПа | 16 кПа | |
| 1447 | 250 кПа | 160 кПа | 100 кПа | 63 кПа | 40 кПа | 25 кПа | 16 кПа | 10 кПа | 6,ЗкПа | |
| 1437 | 100 кПа | 63 кПа | 40 кПа | 25 кПа | 16 кПа | 10 кПа | 6,3 кПа | 4,0 кПа | 2,5кПа | |
| 1427 | 40 кПа | 25 кПа | 16 кПа | 10 кПа | 6,3 кПа | 4,0 кПа | 2,5 кПа | 1,6 кПа | 1,0кПа | |
| 1417 | 10 кПа | 6,3 кПа | 4,0 кПа | 2,5 кПа | 1,6 кПа | 1,0 кПа | 0,63 кПа | 0,4 кПа | 0,25кПа | |
| 1460 | 2,5 МПа | 1,6 МПа | 1,0 МПа | 0,63 МПа | 0,4 МПа | 0,25 МПа | 0,16 МПа | 0,1 МПа | 0,063 МПа | |
| 1440 | 250 кПа | 160 кПа | 100 кПа | 63 кПа | 40 кПа | 25 кПа | 16 кПа | 10 кПа | 6,ЗкПа | |
| 1420 | 40 кПа | 25 кПа | 16 кПа | 10 кПа | 6,3 кПа | 4,0 кПа | 2,5 кПа | 1,6 кПа | 1,0кПа | |
| 1410 | 10 кПа | 6,3 кПа | 4,0 кПа | 2,5 кПа | 1,6 кПа | 1,0 кПа | 0,63 кПа | 0,4 кПа | 0,25 кПа | |
| Г идростатическое давление АИР-108Н-ДГ АИР-10Ех8Н-ДГ AHP-IOExdSH-ДГ АИР-10 ASH-ДГ АИР-IOSH ОМ-ДГ АИР-10ASH ОМ-ДГ АИР-lOExSH ОМ-ДГ АИР-lOAExSH ОМ-ДГ АИР-lOExdSH ОМ-ДГ АИР-lOAExdSH ОМ-ДГ АИР-ЮН-ДГ АИР-ЮЕхН-ДГ AHP-IOExdH-ДГ | 1550 | 600 кПа | 400 кПа | 250 кПа | 160 кПа | 100 кПа | 60 кПа | 40 кПа | 25 кПа | 16 кПа |
| 1540 | 250 кПа | 160 кПа | 100 кПа | 60 кПа | 40 кПа | 25 кПа | 16 кПа | 10 кПа | 6,0 кПа | |
| 1530 | 100 кПа | 60 кПа | 40 кПа | 25 кПа | 16 кПа | 10 кПа | 6,0 кПа | 4,0 кПа | 2,5 кПа | |
| 1520 | 40 кПа | 25 кПа | 16 кПа | 10 кПа | 6,0 кПа | 4,0 кПа | 2,5 кПа | 1,6 кПа | 1,0 кПа | |
| 1) Только для АИР-IOSH. | ||||||||||
Таблица 7 — Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений АИР-IOSH, АИР-10Н абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления (далее - пределы допускаемой основной погрешности)_______________________________________________________________________________________________
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности у, %, для номеров верхних пределов (диапазонов) измерений1)2) | Индекс модели | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9’-1 | |
| ОД | ОД | 0,15 | 0,2 | 0,25 | о,з | 0,4 | 0,5 | 0,8 | А |
| 0,2 | 0,2 | о,з | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,5 | В |
| 0,5 | 0,5 | 0,5 | 0,8 | 1,0 | 1,2 | 1,5 | 2,0 | з,о | С |
1) Нижний предел измерений для АИР-108Н-ДА АИР-108Н-ДИ, АИР-108Н-ДД, АИР-10Н-ДА, АИР-10Н-ДИ, АИР-10Н-ДД, АИР-10Н-ДГ, АИР-IOSH-ДГ равен нулю и может быть смещен до значения, равного 96 % от максимального диапазона измерений. При этом погрешность у1 вычисляется по формуле Yi = Y • Рв/(Рв - Рн), где У - погрешность, определяемая значением верхнего предела Рв в соответствии с вышеприведеной таблицей, а Рн - значение нижнего предела.
2) Для преобразователей с корнеизвлекающей зависимостью основная погрешность определена в поддиапазоне от 2 до 100 % диапазона измерений и соответствует у.
3) Только для АИР-108Ы.
Таблица 8 - Преобразователи абсолютного давления АИР-10L-ДА, АИР-10ЕхL-ДА
| Условное обозначение модели | Ряд верхних пределов измерений | Пределы допускаемой основной приведенной (к диапазону измерений) погрешности у, %, для индекса модели | ||
| В | С | D | ||
| АМ160 | 100 кПа | ±0,4 | ±0,5 | ±1,0 |
| 160 кПа | ±0,25 | ±0,4 | ±0,6 | |
| АМ400 | 250 кПа | ±0,4 | ±0,5 | ±1,0 |
| 400 кПа | ±0,25 | ±0,4 | ±0,6 | |
| АМ600 | 400 кПа | ±0,4 | ±0,5 | ±1,0 |
| 600 кПа | ±0,25 | ±0,4 | ±0,6 | |
| АМ1М | 0,6 МПа | ±0,4 | ±0,5 | ±1,0 |
| 1,0 МПа | ±0,25 | ±0,4 | ±0,6 | |
| АМ1,6М | 1,0 МПа | ±0,4 | ±0,5 | ±1,0 |
| 1,6 МПа | ±0,25 | ±0,4 | ±0,6 | |
| АМ2,5М | 1,6 МПа | ±0,4 | ±0,5 | ±1,0 |
| 2,5 МПа | ±0,25 | ±0,4 | ±0,6 | |
| АМ6М | 4,0 МПа | ±0,4 | ±0,5 | ±1,0 |
| 6,0 МПа | ±0,25 | ±0,4 | ±0,6 | |
| 1) Нижний предел измерений равен нулю. | ||||
Таблица_9-ПреобразователиизбыточногодавленияАИр-10Е-ДИ,АИр-10ЕхЕ-ДИ
| Условное обозначение модели | Ряд верхних пределов измерений | Пределы допускаемой основной приведенной (к диапазону измерений) 0 погрешности у, %, для индекса модели | ||
| В | С | D | ||
| ИМ160 | 100 кПа | ±0,4 | ±0,5 | ±1,0 |
| 160 кПа | ±0,25 | ±0,4 | ±0,6 | |
| ИМ250 | 160 кПа | ±0,4 | ±0,5 | ±1,0 |
| 250 кПа | ±0,25 | ±0,4 | ±0,6 | |
| ИМ400 | 250 кПа | ±0,4 | ±0,5 | ±1,0 |
| 400 кПа | ±0,25 | ±0,4 | ±0,6 | |
| ИМ600 | 400 кПа | ±0,4 | ±0,5 | ±1,0 |
| 600 кПа | ±0,25 | ±0,4 | ±0,6 | |
| ИМ1М | 0,6 МПа | ±0,4 | ±0,5 | ±1,0 |
| 1,0 МПа | ±0,25 | ±0,4 | ±0,6 | |
| ИМ1,6М | 1,0 МПа | ±0,4 | ±0,5 | ±1,0 |
| 1,6 МПа | ±0,25 | ±0,4 | ±0,6 | |
| ИМ2,5М | 1,6 МПа | ±0,4 | ±0,5 | ±1,0 |
| 2,5 МПа | ±0,25 | ±0,4 | ±0,6 | |
| ИМ4М | 2,5 МПа | ±0,4 | ±0,5 | ±1,0 |
| 4,0 МПа | ±0,25 | ±0,4 | ±0,6 | |
| ИМ6М | 4,0 МПа | ±0,4 | ±0,5 | ±1,0 |
| 6,0 МПа | ±0,25 | ±0,4 | ±0,6 | |
| ИМ16М | 10 МПа | ±0,4 | ±0,5 | ±1,0 |
| 16 МПа | ±0,25 | ±0,4 | ±0,6 | |
| ИМ25М | 16 МПа | ±0,4 | ±0,5 | ±1,0 |
| 25 МПа | ±0,25 | ±0,4 | ±0,6 | |
| 1) Нижний предел измерений равен нулю. | ||||
Таблица 10 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания постоянного тока, В: - для АИР-10Н, АИР-IOSH - для АИР-IOSH - для АИР-IOL | 24^; 36'6. 24:118; 36 64 24^12; 3 6027 |
Окончание таблицы 10
| Наименование характеристики | Значение |
| Потребляемая мощность, Вт, не более: - при номинальном напряжении питания постоянного тока 24 В: - для АИР-ЮН, AHP-10L - для AHP-10SH - при номинальном напряжении питания постоянного тока 36 В | 0,6 0,7 1,0 |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 200 165 95 |
| Масса, кг, не более | 6 |
| Нормальные условия измерений: - температура окружающей среды, °C - относительная влажность, % - атмосферное давление, кПа | от +21 до +25 от 30 до 80 от 84 до 106,7 |
| Рабочие условия измерений: - температура окружающей среды*, °C: - относительная влажность при температуре +35 °C, %, не более - атмосферное давление, кПа | от +5 до +50 от -10 до +50 от -10 до +70 от -25 до +70 от -25 до +80 от -40 до +70 от -50 до +70 от -55 до +70 от -60 до +70 от -40 до +80 98 от 84 до 106,7 |
| Маркировка взрывозащиты: - для АИР-ЮЕх - для AHP-lOExd | ОЕх ia ПС Тб Х,0Ех ia IIC T6 Ga X; 1Ex d ПС T6 X, 1Ex d ПС T6 Gb X |
| Средняя наработка на отказ, ч, не менее | 150000 270000 (для АИР-IOASH) |
| Средний срок службы, лет, не менее | 15 30 (для АИР-IOASH) |
| Примечание - * - В зависимости от исполнения. | |
наносится на переднюю панель преобразователей термотрансферным способом, а также на
руководства по эксплуатации и паспорта - типографским способом.
Комплектность преобразователей представлена в таблице 11.
Таблица 11 - Комплектность преобразователей
| Наименование | Обозначение | Количество |
| Преобразователь давления измерительный АИР-101) | НКГЖ. 40623 3.0ХХ2) | 1 шт. |
| Комплект программного обеспечения | 1 шт. | |
| Комплект монтажных частей | 1 шт. | |
| Преобразователи давления измерительные АИР-10. Руководство по эксплуатации | НКГЖ. 40623 3.0ХХРЭ2) | 1 экз. |
| Преобразователь давления измерительный АИР-10. Паспорт | НКГЖ. 40623 3.0ХХ-YYYHC2) | 1 экз. |
| Методика поверки | НКГЖ.40623 3.052МП | 1 экз. |
| 1) Модель преобразователя, комплект программного обеспечения и монтажных частей в соответствии с заказом. 2) Обозначение в соответствии с исполнением и модификацией преобразователя (YYY -только для исполнений, эксплуатирующихся на объектах АС и ОЯТЦ). | ||
осуществляется по документу НКГЖ.406233.052МП «Преобразователи давления
измерительные АИР-10. Методика поверки», утвержденному ООО «ИЦРМ» 20.12.2018 г.
Основные средства поверки:
- манометр абсолютного давления МПАК-15 (регистрационный номер в Федеральном информационном фонде 24971-03);
- манометр грузопоршневой СРВ 5000 (регистрационный номер в Федеральном информационном фонде 33079-08);
- калибратор-измеритель унифицированных сигналов прецизионный ЭЛЕМЕР-ИКСУ-2012 (регистрационный номер в Федеральном информационном фонде 56318-14);
- задатчик разрежения Метран-503 Воздух (регистрационный номер в Федеральном информационном фонде 25940-03);
- калибратор давления пневматический Метран-505 Воздух (регистрационный номер в Федеральном информационном фонде 42701-09);
- калибратор давления пневматический ЭЛЕМЕР-ПКД-260 (регистрационный номер в Федеральном информационном фонде 70755-18);
- калибратор давления автоматический ЭЛЕМЕР-АКД-12К, ЭЛЕМЕР-АКД-12КИ (регистрационный номер в Федеральном информационном фонде 64273-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
Лист № 13
Всего листов 13
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1-10 в шестой степени Па
ТУ 4212-029-13282997-09 Преобразователи давления измерительные АИР-10.
Технические условия
| Зарегистрировано поверок | 64068 |
| Поверителей | 174 |
| Актуальность данных | 23.10.2025 |
