| Номер в госреестре | 30891-12 |
| Наименование СИ | Штангенциркули нониусные |
| Обозначение типа СИ | 160, 522, 530, 531, 532, 533, 534, 536, 560 |
| Изготовитель | "Mitutoyo Corporation", Япония |
| Год регистрации | 2012 |
| Срок свидетельства | 18.04.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Штангенциркули нониусные серий 160, 522, 530, 531, 532, 533, 534, 536, 560 (далее
- штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, межцентровых расстояний, а также глубины пазов, выемок, уступов в цехах и лабораториях всех отраслей машиностроительного комплекса.
Штангенциркули нониусные серий 160, 522, 530, 531, 532, 533, 534, 536, 560 состоят из следующих элементов: штанги со шкалой, рамки, зажимающего элемента, нониуса, губок с плоскими измерительными поверхностями для измерений наружных размеров и губок с кромочными измерительными поверхностями для измерений внутренних размеров.
Принцип работы штангенциркуля заключается в совмещении соответствующих штрихов двух линейных шкал, одной - нанесенную на штангу, и другой - шкалу нониуса, интервалы деления которых отличаются на определенную величину.

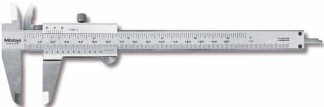

Штангенциркули серии 530 оснащаются губками, имеющими твердосплавное покрытие, штангенциркули серии 531 имеют губки из нержавеющей стали. Штангенциркули серий 530 и 531 позволяют измерять наружные, внутренние размеры, глубину и размеры ступенек. Малый уклон (14°) нониуса повышает точность отсчета показаний (рис. 1)
Штангенциркули серии 160 имеют губки с закругленными измерительными поверхностями для точных измерений наружных размеров, а также верхний и нижний нониусы для удобства измерений, имеющие тонкое перемещение (рис. 2).
Штангенциркули серии 522 имеют конструктивную особенность в виде особого крепления рамки на шине, позволяющей разместить в одной плоскости шкалу, нанесённую на шину, и нониус, нанесённый на рамку (рис. 3).
Штангенциркули серии 532 оснащены тонкой подачей нониуса (рис. 4).
Штангенциркули серии 533 оснащаются стандартными или специальными клювообразными стальными губками, закругленные поверхности которых предназначены для внутренних измерений (рис. 5).
Штангенциркули серии 534 имеют губки специальной конфигурации для измерений в труднодоступных местах (рис. 6).
Штангенциркули серии 536 (рис. 7a) имеют специальные исполнения в зависимости от выполняемой измерительной задачи, основные из которых приведены на рисунке 7.
Штангенциркули серий 522, 536, 560 имеют специальное конструктивное исполнение нониуса, позволяющего избежать параллакса при снятии показаний.
На штангу каждого штангенциркуля наносится логотип Mitutoyo.
Рисунок 2 - Общий вид штангенциркуля серии 160
iL
.....МП.) i'mиi-i• иjillj:ti 1ч■»>| :~ ft
" •
Щ W
Рисунок 3 - Общий вид штангенциркуля серии 522
•Ь* • ■ ■ ^■т'-тиДк,—..............
| гтп*та wwt'.'J'1 i'vjv .:.; i; ■ Ww j l'.mi” rnwimi i тар и. *■
МИЦО ял *п ?! rt. tv. Чти i... iri IV" “II I»
. ■=!■■■ • ia;u.JiiiL..iiiir.!|iiMil!|iiml|li|Ti^^ * , i,t, ji,ni.■ .lnij, JlMnjjllMlll- ®
" . 1 , Ъ * . . T . —'J'- '
'ввНИ
Рисунок 4 - Общий вид штангенциркуля серии 532
1 тми* нмиимнш^мм!
ММ If» ..... — *: • ••• *- ■' ft " - Г. -г- it *# — v — •- ff »t- •• •• •• —■ р- •- l« »• ... • —
~ ............................................................................................ -
\ if
*
I
d) с губками для измерений внутренних и наружных канавок
* I- „ ..
0; III. n.ir*«biW.-r
J н* '
e) с губками для измерений толщины стенок деталей и расстояний между отверстием и гранью детали
Щ
м
| Jfilinj'miiiiiaifii ifn.ii ‘ , иТ. ‘ Vnu.’ihr , 1 п ‘Ji,,r*V 'u'” | |
h) с короткими измерительными губками и микроподачей
Рисунок 7 - Общий вид (а) и конструктивные исполнения штангенциркуля серии 536 (b-h)
Всего листов 7
Штангенциркули нониусные серий 160, 522, 530, 531, 532, 533, 534, 560
| Тип штангенциркуля | Серия 160 | Серия 522 | Серия 530 | Серия 531 | Серия 532 | Серия 533 | Серия 534 | Серия 560 | |||||||
| Диапазоны измерений, мм | От 0 до 200 От 0 до 300 От 0 до 450 От 0 до 600 От 0 до 1000 От 0 до 1500 От 0 до 2000 | От 0 до 150 | От 0 до 150 От 0 до 200 От 0 до 300 От 0 до 600 От 0 до 1000 | От 0 до 150 От 0 до 200 От 0 до 300 | От 0 до 130 От 0 до 180 От 0 до 280 | От 0 до 200 От 0 до 300 От 0 до 500 От 0 до 750 От 0 до 1000 | От 0 до 300 От 0 до 500 От 0 до 750 От 0 до 1000 | От 0 до 150 От 0 до 200 От 0 до 300 | |||||||
| Пределы допускаемой абсолютной погрешности, мм, на длине | |||||||||||||||
| От 0 до 150 мм | ±0,03 | ±0,05 | ±0,03 | ±0,05 | ±0,03 | ±0,05 | ±0,03 | 0,03 | ±0,05 | ||||||
| От 0 до 200 мм | ±0,03 | ±0,03 | ±0,05 | ±0,03 | ±0,05 | ±0,03 | ±0,05 | ±0,05 | |||||||
| От 0 до 300 мм | ±0,04 | ±0,04 | ±0,08 | ±0,04 | ±0,08 | ±0,04 | ±0,04 | ±0,08 | ±0,04 | ±0,07 | ±0,08 | ||||
| От 0 до 450 мм | ±0,05 | ±0,1 | |||||||||||||
| От 0 до 500 мм | ±0,1 | ±0,06 | ±0,13 | ||||||||||||
| От 0 до 600 мм | ±0,05 | ±0,1 | ±0,10 | ||||||||||||
| От 0 до 750 мм | ±0,12 | ±0,08 | ±0,16 | ||||||||||||
| От 0 до 1000 мм | ±0,07 | ±0,15 | ±0,15 | ±0,15 | ±0,1 | ±0,20 | |||||||||
| От 0 до 1500 мм | ±0,10 | ±0,22 | |||||||||||||
| От 0 до 2000 мм | ±0,12 | ±0,28 | |||||||||||||
| Цена деления шкалы нониуса, мм | 0,02 | 0,05 | 0,02 | 0,05 | 0,02 | 0,05 | 0,02 | 0,05 | 0,02 | 0,02 | 0,05 | 0,02 | 0,05 | 0,02 | 0,05 |
| Пределы допускаемой абсолютной погрешности при измерении глубины и внутренних размеров, мм | ±0,07 | ±0,07 | ±0,07 | ±0,07 | ±0,04 | ±0,08 | ±0,07 | ±0,04 | |||||||
| Диапазон рабочих температур, °С | от 0 до 40 | ||||||||||||||
| Масса, кг | от 0,2 до 10,2 | 0,145 | от 0,145 до 3,3 | от 0,142 до 0,350 | от 0,165 до 0,395 | от 0,22 до 3,3 | от 0,46 до 3,7 | от 0,133 до 0,374 | |||||||
Штангенциркули нониусные серии 536
| Тип штангенциркуля серии 536 | Разметочный, для левшей, с тонкими измерительными губками | С заостренными измерительными поверхностями | С губками для измерений наружных канавок | С регулируемой измерительной губкой; с наклонной измерительной губкой | С регулируемой измерительной губкой | Для измерений толщины стенок | С длинными узкими губками | С губками для измерений внутренних канавок | С короткими измерительными губками |
| Диапазоны измерений, мм | от 0 до 150 от 0 до 200 от 0 до 300 | от 0 до 150 | от 0 до 150 | от 0 до 150 от 0 до 200 от 0 до 300 | от 10 до 150 от 10 до 200 от 10 до 300 | от 0 до 150 | от 10 до200 | от 10 до 150 от 20 до 150 от 30 до 300 от 70 до 450 от 70 до 600 | от 0 до 200 |
| Пределы допускаемой абсолютной погрешности при измерении наружных и внутренних размеров, мм на длине: | |||||||||
| от 0 до 150 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ||||
| от 10 до 150 | ±0,05 | ±0,05 | |||||||
| от 20 до 150 | ±0,05 | ||||||||
| от 0 до 200 | ±0,05 | ±0,05 | ±0,03 | ||||||
| от 10 до 200 | ±0,05 | ±0,05 | |||||||
| от 0 до 300 | ±0,08 | ±0,08 | |||||||
| от 10 до 300 | ±0,08 | ||||||||
| от 30 до 300 | ±0,08 | ||||||||
| от 70 до 450 | ±0,10 | ||||||||
| от 70 до 600 | ±0,12 | ||||||||
| Цена деления шкалы нониуса, мм | 0,05 | 0,02 | |||||||
| Диапазон рабочих температур, °С | от 0 до 40 | ||||||||
| Масса, кг | от 0,14 до 0,4 | 0,168 | 0,14 | от 0,15 до 0,4 | от 0,14 до 0,32 | 0,15 | 0,21 | от 0,13 до 1,43 | от 0,17 до 0,2 |
Знак утверждения типа наносят на титульный лист паспорта прибора типографским способом.
1. Штангенциркули нониусные серий 160, 522, 530, 531, 532, 533, 534, 536, 560 (одной серии или нескольких).
2. Насадка для измерений глубины (для штангенциркулей с глубиномером кроме серии 522).
3. Мягкий футляр.
4. Паспорт (в зависимости от серии).
5. Методика поверки.
осуществляется в соответствии с документом по поверке «Штангенциркули нониусные серий 160, 522, 530, 531, 532, 533, 534, 536, 560. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в сентябре 2011 г. и включенным в комплект поставки штангенциркулей.
Основные средства поверки:
- меры длины концевые плоскопараллельные 5-го разряда по МИ 1604-87 или класса точности
3 по ГОСТ 9038-90.
Метод измерений приведен в разделе 7 «Порядок работы» паспорта «Штангенциркули нониусные Mitutoyo серий 160, 522, 530, 531, 532, 533, 534, 536, 560».
Нормативные и технические документы, устанавливающие требования к штангенциркулям нониусным серий 160, 522, 530, 531, 532, 533, 534, 536, 560
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы Mitutoyo Corporation, Япония.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным.
