| Номер в госреестре | 27276-14 |
| Наименование СИ | Весы электронные с автономным питанием настольные для новорожденных |
| Обозначение типа СИ | В1-15-"САША" |
| Изготовитель | АО "Масса-К", г.С.-Петербург |
| Год регистрации | 2014 |
| Срок свидетельства | 06.03.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

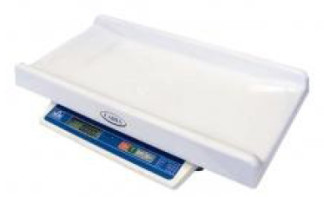

Весы электронные с автономным питанием настольные для новорожденных В1-15-«САША» (далее - весы) предназначены для измерений массы новорожденных и грудных детей до 15 кг.
Принцип действия весов основан на преобразовании действующей, на них силовой нагрузки создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного цифрового тензорезисторного датчика. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Электрический сигнал, пропорциональный массе взвешиваемого объекта, преобразуется в цифровую форму и поступает в терминал для индикации результатов измерений.
Конструктивно весы состоят из весоизмерительного устройства и терминала (устройства управления).
Весоизмерительное устройство состоит из основания, крестовины, устройства коммутации, съемной платформы и весоизмерительного цифрового датчика DLC со встроенным в него датчиком температуры для термокомпенсации. Установка по уровню производится с помощью пузырькового уровня и установочных опор, которые ввернуты непосредственно в основание.
Три модификации весов различаются минимальными нагрузками, пределами допускаемой погрешности и поверочными интервалами.
Весы имеют следующее обозначение В1-15.БУ, где: В1 - тип весов;
15 - наибольший предел взвешивания, кг;
.E - количество интервалов для многоинтервальных весов (.2 - для двухинтервальных весов, .3 - для трехинтервальных весов);
У - тип блока индикации весов (К - жидкокристаллический, С - светодиодный);
Питание весов осуществляется от встроенного аккумулятора.
В весах предусмотрены следующие устройства и функции:
- устройство первоначальной установки нуля;
- полуавтоматическое устройство установки нуля;
- устройство слежения за нулем;
- устройство выборки массы тары приводится в действие кнопкой «тара»;
Лист № 2 Всего листов 5
- устройство установки по уровню весов (индикатор уровня и регулировочные опоры по
высоте);
- устройство автоматической фиксации веса;
- устройство автоматического выключения весов.
- полуавтоматическое устройство юстировки чувствительности.
В весах предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) при помощи пломбирования.
После юстировки весов и положительных результатов поверки весы пломбируется поверителем.
Маркировка весов производится на фирменной, разрушающейся при снятии планке. На которой нанесено:
- торговая марка изготовителя;
- модификация весов;
- обозначение технических условий;
- версия программного обеспечения;
- предельные значения температуры;
- серийный номер весов;
- год выпуска;
- класс точности;
- знак утверждения типа;
- максимальная нагрузка (Max);
- минимальная нагрузка (Min);
- поверочный интервал (e);
- максимальный диапазон устройства выборки массы тары.
В весах электронных с автономным питанием настольных для новорожденных В1-15-«САША» встроенное программное обеспечение (ПО). Используется в стационарной (закрепленной) аппаратной части с определенными программными средствами и не может быть модифици -ровано или загружено через какой-либо интерфейс или с помощью других средств после поверки.
В таблице 1 приведены сведения об идентификационных данных ПО.
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Встроенное программное обеспечение | P32xx.HEX | С U 38.16 по U_38.99 | 17F379 для версии U 38.16 | CRC 24 |
Идентификация программы:
В весах после прохождения теста индикации отображается версия программного обеспечения, затем высвечивается контрольная сумма программного обеспечения и весы переходят в рабочий режим.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Класс точности весов по ГОСТ OIML R 76-1-2011 .........................................средний
Максимальная нагрузка (Max) и минимальная нагрузка (Min), действительная цена деления (d), поверочный интервал (e), число поверочных интервалов (n), пределы допускаемой погрешности (mpe) при поверке приведены в таблице 2, таблице 3 и таблице 4.
Таблица 2
| Обозначение | Min, кг | Мах, кг | г d, | n | Интервалы взвешивания, кг | Пределы допускаемой погрешности при поверке, г |
| В1-15К В1-15С | 0,1 | 15 | 5 | 3000 | От 0,1 до 2,5 вкл. Св. 2,5 до 10 вкл. Св. 10 до 15 вкл. | ± 2,5 ± 5,0 ± 7,5 |
| Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке | ||||||
Таблица 3
| Обозначение | Min, кг | Мах1/ Мах2, кг | d1/d2, е1/е2, г | n1/n2 | Интервалы взвешивания, кг | Пределы допускаемой погрешности при поверке, г |
| В1-15.2К В1-15.2С | 0,04 | 6/15 | 2/5 | 3000/3000 | От 0,04 до 1,0 вкл. Св. 1,0 до 4,0 вкл. Св. 4,0 до 6,0 вкл. Св. 6,0 до 10 вкл. Св. 10 до 15 вкл. | ± 1,0 ± 2,0 ± 3,0 ± 5,0 ± 7,5 |
| Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке | ||||||
| Обозначение | Min, кг | Мах1/ Мах2/ Махэ, кг | d1/d2/d3, г | n1/n2/n3 | Интервалы взвешивания, кг | Пределы допускаемой погрешности при поверке, г |
| В1-15.3К В1-15.3С | 0,02 | 3/6/15 | 1/2/5 | 3000/3000/3000 | От 0,02 до 0,5 вкл. Св. 0,5 до 2,0 вкл. Св. 2,0 до 3,0 вкл. Св. 3,0 до 4,0 вкл. Св. 4,0 до 6,0 вкл. Св. 6,0 до 10 вкл. Св. 10 до 15 вкл. | ± 0,5 ± 1,0 ± 1,5 ± 2,0 ± 3,0 ± 5,0 ± 7,5 |
| Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке | ||||||
Максимальный диапазон устройства выборки массы тары, кг.....................................5
Предел допускаемого размаха........................................................................|mpe|
Диапазон устройства первоначальной установки нуля, не более.......................20 % Мах
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем,
не более.........................................................................................................4 % Мах
Время установления показаний, с.........................................................................4
Условия эксплуатации:
- предельные значения температуры (Tmin, Tmax), °С.......................................+ 10, + 40
- относительная влажность воздуха при температуре + 25 °С, %.....................................90
Питание:
- сетевое через адаптер:
- входное напряжение, В................................................................................. 230 ^0
- частота, Гц................................................................................................ 50 ± 1
- автономное от аккумуляторной батареи, В............................................от 5,5 до 7,5
Потребляемый ток, мА, не более.......................................................................150
Габаритные размеры (длина, ширина, высота), мм, не более:
- съемной платформы..........................................................................540, 290, 70
- весоизмерительного устройства с устройством управления.........................345, 310, 55
Масса весов, кг, не более.....................................................................................5
Вероятность безотказной работы за 2000 ч.......................................................... 0,95
Знак утверждения типа наносится графическим способом на табличку, закрепленную на корпусе весоизмерительного устройства, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений приведена в таблице 3.
Таблица 3
| Наименование | Количество |
| Весы электронные с автономным питанием настольные для новорожденных В1-15-«САША» | 1 |
| Руководство по эксплуатации. Хд2.790.038 РЭ | 1 |
| Адаптер | 1 |
| Аккумулятор | 1 |
| Перечень специализированных предприятий, осуществляющих гарантийный и послегарантийный ремонт | 1 |
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 и разделу «Поверка» Руководства по эксплуатации. Хд2.790.038 РЭ.
Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005.
изложены в руководстве по эксплуатации «Весы электронные с автономным питанием настольные для новорожденных В1-15-«САША». Руководство по эксплуатации» Хд2.790.038 РЭ.
Нормативные и технические документы, устанавливающие требования к весам электронным с автономным питанием настольным для новорожденных В1-15-«САША»
1. ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.
2. ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
3. ТУ 4274-018-27450820-2004. Весы электронные с автономным питанием настольные для новорожденных В1-15-«САША». Технические условия.
осуществление деятельности в области здравоохранения.
