| Номер в госреестре | 25104-13 |
| Наименование СИ | Весы платформенные |
| Обозначение типа СИ | Геркулес-Б, Геркулес-П, Геркулес-Пл, Геркулес-Т |
| Изготовитель | ООО "КАСцентр", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 28.06.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы платформенные Геркулес-Б, Геркулес-П, Геркулес-Пл, Геркулес-Т (далее весы) предназначены для определения массы различных грузов.
Конструктивно весы состоят из грузоприемного устройства (ГПУ) и весоизмерительного индикатора с клавиатурой и дисплеем, который может располагаться как на стойке, так и на отдельном выносном кронштейне. ГПУ, в свою очередь, состоит из грузопередающего устройства (платформы) и весоизмерительного устройства с весоизмерительным датчиком (далее датчик).

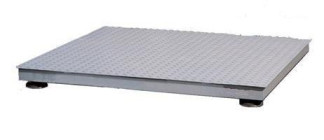

Общий вид ГПУ весов представлен на рисунке 1, весоизмерительных индикаторов весов
Геркулес-Б
Геркулес-П
- на рисунке 2.
Геркулес-Т Рисунок 1 - Общий вид ГПУ весов Г еркулес
CI-8000V
CI-201A, CI-201S/SC
CI-200A, CI-200S/SC
Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):
- устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);
- устройство первоначальной установки нуля (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство предварительного задания массы тары (Т.2.7.5);
- устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2).
Функциональные возможности весов определяются применяемой модификацией весоизмерительного индикатора, внесенной в реестр средств измерений за номером 50968-12.
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее индикатора весов.
Весы могут быть оснащены интерфейсом RS 232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).
Питание весов осуществляется от сети, адаптера сетевого питания или от встроенного аккумулятора (в зависимости от модификации применяемого весоизмерительного индикатора).
Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой и габаритными размерами.
Обозначение модификаций весов имеет вид Геркулес-X1X2 Х3 Х4 (X5) где:
Х1 - максимальная нагрузка в тоннах. Если модификация имеет максимальную нагрузку
0,5 т, пишется «05».
X2 - исполнение грузоприемной платформы:
- Т - низкопрофильная грузоприемная платформа со скосами;
- П - весы встраиваются в одной плоскости с полом;
- Пл - платформа П-образной формы;
- Б - платформа в виде двух балок.
X3 - 1 (если присутствует) - применение весоизмерительных датчиков BSS.
X4 - д (если присутствует) - двухинтервальная модификация.
X5 - габаритный размер (ширина и глубина) грузоприемного устройства в метрах (только для Геркулес-П и Геркулес-Пл).
Пример обозначения модификации: Геркулес-1Пл 1 д (1,2х1,2)
На маркировочной табличке весов указывают:
- обозначение типа весов;
- класс точности (III);
- значения Max (Maxi), Min, e (ei);
- торговую марку изготовителя или его полное наименование;
- торговую марку или полное наименование представителя изготовителя для импортируемых весов;
- серийный номер;
- знак утверждения типа;
- идентификатор программного обеспечения.
Знак поверки в виде наклейки наносится на лицевую панель индикатора весов. Схема пломбировки от несанкционированного доступа зависит от применяемой модификации весоизмерительного индикатора и приведена на рисунке 3.
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО и измерительной информации от преднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением».
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответст
вии с МИ 3286-2010 - «А». Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| CI-5000 series firmware | - | Для CI-5010A, CI-5200A: 1.0010, 1.0020, 1.0030 | - | - |
| CI-6000 series firmware | - | Для CI-6000A: 1.01, 1.02, 1.03 | - | - |
| CI-2000 series firmware | - | Для CI-2001A, CI-2001B, CI-2400BS: 1.00, 1.01, 1.02 | - | - |
| CI-8000 series firmware | - | Для CI-8000A: t1000 02, t1000 03, t1000 04 | - | - |
| CI-200 series firmware | - | Для CI-200A, CI-201A, CI-200S/SC, CI-201S/SC: 1.20, 1.21, 1.22 | - | - |
| CI-500 series firmware | - | Для CI-501, CI-502, CI-503, CI-505, CI-507: 1.33, 1.34, 1.35 | - | - |
| CI-1580A firmware | - | 3.10, 3.11, 3.12 | - | - |
| CI-1560 firmware | - | 1.00, 1.01, 1.02 | - | - |
| CI-2001AS firmware | - | 1.00, 1.01, 1.02 | - | - |
| CI-2001AC firmware | - | 1.00, 1.01, 1.02 | - | - |
| BI series firmware | - | Для BI-100R, BI-100RB 1.01, 1.02, 1.03 | - | - |
| NT series firmware | - | Для NT-200A, NT-200S, NT-201A, NT-201S 203, 204, 205 | - | - |
| NT-600A firmware | - | 1.00, 1.01, 1.02 | - | - |
| PDI firmware | - | 2.18, 2.19, 2.20 | - | - |
• Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Таблица 2 - Метрологические характеристики весов
| Метрологическая характеристика | Геркулес- 300Т | Геркулес- 500Б, Геркулес- 500П Геркулес- 500Пл, Геркулес- 500Т | Геркулес- 1000Б, Геркулес- 1000П, Геркулес- 1000Пл, Геркулес- 1000Т | Геркулес-2000Б, Геркулес-2000П, Геркулес-2000Пл, Геркулес-2000Т | Геркулес- 3000Б, Геркулес- 3000П, Геркулес- 3000Пл | Геркулес- 5000П |
| Класс точности по ГОСТ Р 53228-2008 | III | III | III | III | III | III |
| Максимальная нагрузка, Max, кг | 300 | 500 | 1000 | 2000 | 3000 | 5000 |
| Минимальная нагрузка, Min, кг | 2 | 4 | 10 | 20 | 20 | 40 |
| Поверочное деление е, действительная цена деления, d, e=d, кг | 0,1 | 0,2 | 0,5 | 1 | 1 | 2 |
| Число поверочных делений (n) | 3000 2500 2000 2000 3000 2500 |
| Диапазон уравновешивания тары, кг | 100% Max |
| Диапазон температур для весоизмерительного устройства, °С | от минус 10 до плюс 40 |
| Диапазон температур для грузоприемного устройства, °С | При использовании датчика BSA: от минус 10 до плюс 40 При использовании датчика BSS: от минус 20 до плюс 40 |
Таблица 3 - Метрологические характеристики весов двухинтервальных модификаций (д)
| Метрологическая характеристика | Геркулес- 300Т | Геркулес-500Б, Геркулес-500П Геркулес-500Пл, Геркулес-500Т | Геркулес- 1000Б, Геркулес- 1000П, Геркулес- 1000Пл, Геркулес- 1000Т | Геркулес- 2000Б, Геркулес- 2000П, Геркулес- 2000Пл, Геркулес- 2000Т | Геркулес- 3000Б, Геркулес- 3000П, Геркулес- 3000Пл | Геркулес- 5000П |
| Класс точности по ГОСТ Р 53228-2008 | III | III | III | III | III | III |
| Максимальная нагрузка, Max1/Max2, кг | 150/300 | 250/500 | 500/1000 | 1000/2000 | 1500/3000 | 2500/5000 |
| Минимальная нагрузка, Min, кг | 1 | 2 | 4 | 10 | 10 | 20 |
| Поверочное деление е, действительная цена деления, d, e1=d1/e2=d2, кг | 0,05/0,1 | 0,1/0,2 | 0,2/0,5 | 0,5/1 | 0,5/1 | 1/2 |
| Число поверочных делений (n j/n2) | 3000/3000 | 2500/2500 | 2500/2000 | 2000/2000 | 3000/3000 | 2500/2500 |
| Диапазон уравновешивания тары, кг | 100% Max | |||||
| Диапазон температур для весоизмерительного устройства, °С | от минус 10 до плюс 40 | |||||
| Диапазон температур для грузоприемного устройства, °С | При использовании датчика BSA: от минус 10 до плюс 40 При использовании датчика BSS: от минус 20 до плюс 40 | |||||
Таблица 4 - Габаритные размеры
| Исполнение | Г абаритные размеры, мм, не более | Масса, кг, не более |
| Геркулес-Х1П Х3 Х4 (1,0х1,2) | 1000х1200х90 | 95 |
| Геркулес-Х1П Х3 Х4 (1,2х1,2) | 1200х1200х90 | 120 |
| Геркулес-Х1П Х3 Х4 (1,2х1,5) | 1200х1500х90 | 135 |
| Геркулес-Х1П Х3 Х4 (1,5х1,5) | 1500х1500х90 | 175 |
| Геркулес-Х1П Х3 Х4 (1,5х2,0) | 1500х2000х90 | 215 |
| Геркулес-Х1Пл Х3 Х4 (1,2х0,8) | 1200х800х90 | 55 |
| Геркулес-Х1Пл Х3 Х4 (1,2х1,0) | 1200х1000х90 | 58 |
| Геркулес-Х1Т Х3 Х4 | 1240х1040х90 | 110 |
| Геркулес-Х1Б Х3 Х4 | 1200х100х90 (одна балка) | 25 (одна балка) |
Параметры питания
ryry f\+10%
220 -15%
.50±1
Напряжение, В Частота, Гц ....
Знак утверждения типа наносится на титульный лист паспорта и маркировочную табличку, расположенную на корпусе весов.
1. Весоизмерительный прибор......................................................................1 шт.
2. Грузоприемная платформа........................ 1 шт.
3. Руководство по эксплуатации на весоизмерительный прибор....................................1 шт.
4. Паспорт ............................... 1 шт.
Осуществляется в соответствии с приложением Н «Методика поверки весов» ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки: гири, соответствующие классу точности М1 по OIML R 1111-2009.
Идентификационные данные и способ идентификации программного обеспечения представлены в паспорте в разделе 5.
Измерение массы на весах проводится согласно разделу 6 документа «Весы платформенные Геркулес-Б, Геркулес-П, Геркулес-Пл, Геркулес-Т. Паспорт».
Нормативные и технические документы, устанавливающие требования к весам платформенным Г еркулес-Б, Геркулес-П, Г еркулес-Пл, Геркулес-Т
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2. ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
3. ТУ 4274-001-53740613-13.
- осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров;
- выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;
- проведение банковских, налоговых и таможенных операций.
