| Номер в госреестре | 22577-13 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | ФП11 |
| Изготовитель | НП ОДО "Фармэк", Беларусь, г.Минск |
| Год регистрации | 2013 |
| Срок свидетельства | 24.06.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Г азоанализаторы ФП11 Назначение средства измерений
Газоанализаторы ФП11 предназначены для измерения концентраций горючих газов: метана (СН4), пропана (СэНв) или метана и пропана в воздушной атмосфере и выдачи сигнализации при превышении установленных пороговых значений объемной доли газов.
Газоанализаторы ФП11 выпускаются в модификации ФП11.2к.
Газоанализатор ФП11.2к представляет собой одноблочный переносной прибор со световой и звуковой сигнализацией, с жидкокристаллическим индикатором, с фиксированным порогом срабатывания сигнализации и принудительной подачей контролируемой среды при помощи встроенного микронасоса.
Калибровка газоанализаторов ФП11.2к имеющих в своем составе термокаталитический датчик, производится по метану (СН4), пропану (С3Н8) или метану и пропану (диапазон измерения объемной доли метана от 0 до 2,5 %, нормирована абсолютная погрешность измерения).
Калибровка газоанализаторов ФП11.2к имеющих в своем составе оптический инфракрасный датчик, производится по метану (СН4) (диапазон измерений от 0 до 5 %, от 0 до 100 %, нормирована приведенная погрешность измерения).
Принцип работы газоанализатора с термокаталитическим датчиком основан на изменении сопротивления термокаталитического датчика при воздействии на него газа.
Принцип работы газоанализатора с оптическим датчиком основан на измерении величины поглощения инфракрасного излучения молекулами определяемых компонентов.
Электрическое питание автономное - аккумуляторные батареи типа 4/5 Ni-MH 2100 MAH.
Газоанализаторы ФП11.2к соответствуют требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.1-99, ГОСТ Р 51330.10-99 и имеют маркировку взрывозащиты ШхМПСТ5 или ШхШПСТ5.
На лицевой панели газоанализаторов имеется предупредительная надпись: «Во взрывоопасной зоне не вскрывать».

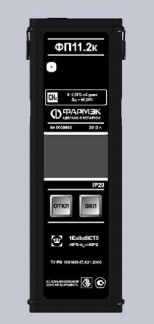

Внешний вид газоанализаторов ФП11.2к приведен на рисунках 1а и 1б.
Схема пломбировки для защиты от несанкционированного доступа и обозначение мест для нанесения оттисков клейм приведена на рисунке 2.
Стрелками указаны места пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм.
Место нанесения знака поверки в виде клейма - наклейки
Место пломбировки изготовителем
Рисунок 2 - Схема пломбировки для защиты от несанкционированного доступа и обозначение мест для нанесения оттисков клейм.
Газоанализатор ФП11.2к функционирует под управлением программного обеспечения (далее ПО). Программное обеспечение состоит из двух частей: встроенное ПО газоанализатора ФП11.2к и внешнее ПО.
Структура ПО газоанализатора ФП11.2к представлена на рисунке 3.
Основные функции встроенного ПО газоанализатора следующие:
- изменения концентрации контролируемого газа;
- определение превышения установленных порогов измеряемого газа;
- передача измеренной концентрации и состояния пороговых устройств в управляющий модуль по шине 1-WIRE;
- определение ошибок и аварийных ситуаций газоанализатора;
- оповещение оператора о концентрации, превышении установленных порогов, ошибках, аварийных ситуациях и разряде аккумуляторной батареи посредством световой и звуковой сигнализации;
- контроль уровня и процесса заряда аккумуляторной батареи;
- управление калибровкой газоанализатора;
- связь с внешним устройством по USB-порту.
Внешнее ПО предназначено для персонального компьютера под управлением OC Windows. Основные функции внешнего ПО - диагностика и настройка газоанализатора ФП
11.2к.
Идентификационные данные ПО газоанализатора ФП11.2к приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обес-печения(кон-трольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО ФП 11.2к | FP112K.hex | Текущая | 0x98B1 | CRC-16 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений встроенного ПО газоанализатора ФП11.2к соответствует уровню защиты “A” по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО ФП11.2к и измеренных данных.
Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблице 2.
Таблица 2
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента, % (показаний) | Пределы допускаемой основной погрешности | |
| абсолютной, объемная доля, % | Приведенной, % | ||
| Метан (СН4) | От 0 до 2,50 (от 0 до 5,00) | ± 0,25 | - |
| Пропан (С3Н8) | От 0 до 1,00 (от 0 до 2,00) | ± 0,10 | - |
| Метан (СН4) | От 0 до 5,00 | - | ± 5 |
| Метан (СН4) | От 0 до 100 | ||
| От 0 до10 | - | ± 5 | |
| От 10 до100 | - | ± 10 | |
Номинальная ступень квантования, %:
- в диапазоне измерений от 0 до 5
- в диапазоне измерений от 10 до 100 Пределы допускаемой вариации
Порог срабатывания сигнализации при измерении объемной доли, %:
- метана
- пропана
Пределы допускаемой погрешности срабатывания сигнализации
Пределы дополнительной погрешности измерения объемной доли, вызванной отклонением температуры окружающей среды от нормальной до любой в пределах рабочих условий применения на каждые 10 °С Время установления рабочего режима, с, не более Время выхода на 90 % значение показаний т0.9, с, не более:
- для газоанализаторов с термокаталитическим датчиком
- для газоанализаторов с оптическим датчиком Потребляемая мощность, В-А, не более Напряжение питания постоянного тока, В
Г абаритные размеры (без штанги заборной), мм, не более Масса, (без штанги заборной), г, не более Расход анализируемой среды, создаваемый микронасосом, л/мин, не менее
Напряжение холостого хода ихх аккумуляторной батареи
0,01;
0,1.
0,5 основной погрешности.
1,00;
0,40.
0,5 погрешности (основной или погрешности от температуры)
0,5 основной погрешности.
30
20
40
1,5
от 4,2 до 6,0 200х70х35 430
0,3
газоанализаторов, В, не более
Ток короткого замыкания 1кз на выходе блока искрозащи ты, А, не более
0,6 (0,45)
Степень защиты, обеспечиваемая оболочками по ГОСТ 14254-96:
- электронного блока
IP20
IP 54 категория 2 30000 10 2
- блока аккумуляторной батареи Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее Среднее время восстановления, ч, не более
Условия эксплуатации:
от минус 35 до плюс 50; 98 при температуре 25 °С; от 84,0 до 106,7.
- диапазон температур, °С:
- относительная влажность, %
- атмосферное давление, кПа,
наносится химическим способом на лицевую панель газоанализатора ФП 11 и типографским способом на титульный лист паспорта.
Состав комплекта поставки газоанализаторов ФП 11 приведен в таблице 3. Таблица 3
| Наименование | Количество, шт |
| Газоанализатор ФП11.2к | 1 |
| Штанга | 1 |
| Адаптер сетевой 12 В, 1 А | 1 |
| Паспорт* | 1 |
| Ремень | 1 |
| Упаковка | 1 |
| * Методика поверки МП.МН 903-2000 включена в паспорт | |
осуществляется по документу МП. МН 903-2000 . «Методика поверки. Газоанализатор ФП 11», утвержденному РУП БелГИМ в 2000 г. и входящему в комплект поставки.
Основные средства поверки:
- ГСО-ПГС №№ 3907-87, 3969-87, 3970-87, 9750-2011, 3885-87, 3892-87, 3894-87, 3951-87;
- секундомер СОС Пр-2-2, кл.3 ТУ 25-1894.003-90;
- ротаметр РМ-А-0,063Г УЗ, 0-0,63 м3/ч ГОСТ 13045-81;
- вентиль точной регулировки ВТР, АПИ4.463.002.
приведены в паспорте.
Нормативные документы, устанавливающие требования к газоанализаторам ФП 11.
ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».
ГОСТ 15150-69 « Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
ГОСТ 30852.0-2002 (ГОСТ Р 51330.0-99) «Электрооборудование взрывозащищенное. Часть 0. Общие требования».
ГОСТ 30852.1-2002 (ГОСТ Р 51330.1-99) «Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка».
ГОСТ 30852.10-2002 (ГОСТ Р 51330.10-99) «Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь I».
ТУ РБ 100162047.021-2000 «Газоанализаторы ФП11. Технические условия».
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
