Манометры деформационные с трубчатой пружиной 3, 17159-14

Для измерения избыточного давления неагрессивных и агрессивных жидкостей и газов в различных отраслях промышленности и городского хозяйства.

Карточка СИ

Номер в госреестре	17159-14
Наименование СИ	Манометры деформационные с трубчатой пружиной
Обозначение типа СИ	3
Изготовитель	"WIKA Alexander Wiegand SE & Co. KG", Германия; Дочерняя компания "WIKA Polska S.A.", Польша
Год регистрации	2014
Срок свидетельства	15.11.2024
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Манометры деформационные с трубчатой пружиной серии 3 Назначение средства измерений

Манометры деформационные с трубчатой пружиной серии 3 (далее по тексту -манометры) предназначены для измерений избыточного давления газообразных или жидких измеряемых сред.

Описание

Принцип действия манометра основан на использовании зависимости между измеряемым давлением и упругой деформацией одновитковой или многовитковой трубчатой пружины. Передаточный механизм преобразует перемещение свободного конца пружины в угловое перемещение показывающей стрелки.

Модификации манометров отличаются метрологическими характеристиками и исполнением.

Манометры всех модификаций имеют стрелку с ножевидным концом для точного снятия показаний, а также высокоточный передаточный механизм. Манометры модификаций 312.20, 332.30, 333.30, 362.30, 363.30, 332.50, 333.50, 332.54, 333.54 могут иметь зеркальную полоску на циферблате для устранения явления параллакса при снятии показаний.

В манометрах модификаций 311.10, 311.11, 312.20 штуцер и передаточный механизм выполнены из медного сплава.

Манометры модификаций 331.11, 332.11, 332.30, 333.30, 332.50, 333.50, 332.54, 333.54 выполнены полностью из нержавеющей стали, что позволяет применять их для измерения давления агрессивных сред.

Манометры модификаций 362.30, 363.30 имеют штуцер и чувствительный элемент из монеля.

Манометры модификаций 332.11, 332.30, 333.30, 362.30, 363.30 имеют прочную защитную перегородку, расположенную между измерительной системой и циферблатом.

Манометры модификаций 333.30, 363.30, 333.50, 333.54 имеют гидрозаполненный

корпус.

Манометры модификаций 312.20, 332.30, 333.30, 362.30, 363.30, 332.50, 333.50 могут оснащаться встроенными сигнализирующими устройствами модификаций 821 (с магнитным поджатием), 811 (без магнитного поджатия), 831 (индуктивные), 830 Е (электронные), 851 (герконовые), применяемыми для размыкания (замыкания) электрических сигнальных цепей при достижении установленных значений давления.

311.11, 331.11

332.11

332.30, 333.30,

332.50, 333.50

332.54, 333.54

362.30, 363.30

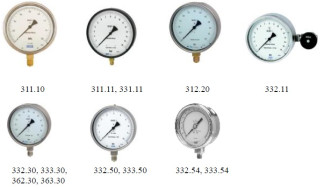

Рис. 1 Внешний вид манометров

Технические характеристики

Метрологические и технические характеристики манометров приведены в таблице 1.

Таблица 1

Наименование	Значения характеристики для модификации
характеристики	311.10	311.11	331.11	312.20
1. Верхние пределы измерений, МПа	Минус 0,1; 0,06 ... 60	Минус 0,1; 0,06 ... 60	Минус 0,1; 0,06 ... 160	Минус 0,1; 0,06 ... 60
2. Класс точности	0,6	0,25; 0,5; 0,6	0,25; 0,5; 0,6	0,25; 0,5; 0,6
3. Пределы основной допускаемой приведенной погрешности, % от диапазона	± 0,6	± 0,25; ± 0,5; ± 0,6	± 0,25; ± 0,5; ± 0,6	± 0,25; ± 0,5; ± 0,6
4. Вариация показаний, %	0,6	0,25; 0,5; 0,6	0,25; 0,5; 0,6	0,25; 0,5; 0,6
5. Диапазон температуры окружающего о/~' воздуха, С	минус 40.60	минус 40.60	минус 40.60	минус 40.60
6. Пределы допускаемой дополнительной температурной погрешности, %/10оС	± 0,3	± 0,4	± 0,4	± 0,4
7. Диаметр корпуса, мм	160	250	250	160
8. Масса, кг, не более	1,1	3,0	3,0	1,1
9. Средний срок службы, лет	10	10	10	10

Таблица 1 (продолжение).

Наименование характеристики	Значения характеристики для модификации
Наименование характеристики	332.11	332.30, 333.30, 362.30, 363.30	332.50, 333.50	332.54, 333.54
1. Верхние пределы измерений, МПа	Минус 0,1; 0,06 ... 60	Минус 0,1; 0,06 ... 160	Минус 0,1; 0,06 ... 160	Минус 0,1; 0,1 ... 140
2. Класс точности	0,6	0,25; 0,6	0,25; 0,5; 0,6	0,25; 0,5
3. Пределы основной допускаемой приведенной погрешности, % от диапазона	± 0,6	± 0,25; ± 0,6	± 0,25; ± 0,5; ± 0,6	± 0,25; ± 0,5
4. Вариация показаний, %	0,6	0,25; 0,6	0,25; 0,5; 0,6	0,25; 0,5
5. Диапазон температуры окружающего о/~' воздуха, С	минус 40.60	минус 20.60; минус 40.60; минус 50.60	минус 40.60; минус 20.60; минус 50.60	минус 40.60
6. Пределы допускаемой дополнительной температурной погрешности, %/ 10оС	± 0,4	± 0,4	± 0,4	± 0,4
7. Диаметр корпуса, мм	160	160	160	100
8. Масса, кг, не более	3,8	От 1,3 до 2,34	1,1	0,8
9. Средний срок службы, лет	10	10	10	10

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист паспорта. На корпус или циферблат манометра знак наносится методом печати или наклейки.

Комплектность

1. Манометр

2. Паспорт

Поверка

осуществляется по методике МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

■ грузопоршневые манометры избыточного давления МП-2,5; МП-6; МП-60; МП-600; МП-2500 классов точности 0,02 и 0,05, по ГОСТ 8291-83;

■ калибратор давления пневматический «Метран-504 Воздух» с диапазоном измерений (3-250) кПа, пределы допускаемой основной относительной погрешности ± 0,01 % .

■ термометр с пределами измерений 15-25 0 С с погрешностью не более 0,1 0 С ГОСТ 28498-90.

Сведения о методах измерений

приведены в паспорте манометров деформационных с трубчатой пружиной серии 3.

Нормативные и технические документы, устанавливающие требования к манометрам деформационным с трубчатой пружиной серии 3

1. ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»;

2. ГОСТ 8.017-79 «ГСП Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»;

3. МП 2124-90 «ГСП Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

4. Техническая документация фирмы «WIKA Alexander Wiegand SE & Co. KG», Германия.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Всего листов 6
