Штангенциркули INSIZE, 88402-23

Штангенциркули INSIZE (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	88402-23
Наименование СИ	Штангенциркули
Обозначение типа СИ	INSIZE
Изготовитель	INSIZE CO., LTD, Китай
Год регистрации	2023
Срок свидетельства	06.03.2028
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия штангенциркулей с отчетом по нониусу основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.

Принцип действия штангенциркулей с отчетом по круговой шкале основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.

Принцип действия штангенциркулей с цифровым отсчетным устройством основан на преобразовании линейного перемещения рамки штангенциркуля в изменения электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет размеров производится по цифровому отсчетному устройству. Имеется возможность установки нуля в любой точке диапазона измерений.

Оцифровка шкалы на штанге штангенциркулей начинается с нулевой отметки.

Штангенциркули изготавливаются следующих модификациях:

- 1202, 1238, 1233, 1223, 1205, 1239 - с отсчетом по нониусу, оснащены губками для наружных и внутренних измерений с плоскими и кромочными измерительными поверхностями, с глубиномером;

- 1210 - с отсчетом по нониусу, оснащены губками для наружных и внутренних измерений с плоскими и кромочными измерительными поверхностями, без глубиномера;

- 1236, 1207, 1217 - с отсчетом по нониусу, оснащены губками для наружных и внутренних измерений с плоскими, цилиндрическими и кромочными измерительными поверхностями, без глубиномера;

- 1208, 1214, 1215 - с отсчетом по нониусу, оснащены губками для наружных и внутренних измерений с плоскими и цилиндрическими измерительными поверхностями, без глубиномера;

- 1312, 1311 - с отсчетом по круговой шкале, оснащены губками для наружных и внутренних измерений с плоскими и кромочными измерительными поверхностями, с глубиномером;

- 1102, 1103, 1104, 1108, 1109, 1110, 1111, 1113, 1114, 1118, 1119, 1126, 1127, 1193, 1196 - с цифровым отсчетным устройством, оснащены губками для наружных и внутренних измерений с плоскими и кромочными измерительными поверхностями, с глубиномером;

- 1165 - с цифровым отсчетным устройством, оснащены губками для наружных и внутренних измерений с плоскими и кромочными измерительными поверхностями, с глубиномером, губки для наружных измерений имеют выемку под провода для измерения высоты обжима;

- 1166 - с цифровым отсчетным устройством, оснащены губками для наружных и внутренних измерений с плоскими и кромочными измерительными поверхностями, с глубиномером, губки для наружных измерений разной длины для измерения высоты уступов;

- 1169 - с цифровым отсчетным устройством, оснащены губками для наружных и внутренних измерений с плоскими и кромочными измерительными поверхностями, с глубиномером, губки для наружных измерений игольчатой формы для измерений в узких канавках;

- 1183 - с цифровым отсчетным устройством, оснащены губками для наружных и внутренних измерений с плоскими и кромочными измерительными поверхностями, с глубиномером, губки для наружных измерений заостренной формы для измерений в узких канавках;

- 1188 - с цифровым отсчетным устройством, оснащены губками для наружных и внутренних измерений с плоскими и кромочными измерительными поверхностями, с глубиномером, губки для наружных измерений имеют уменьшение толщины по длине губок для измерений в узких канавках;

- 1135 - с цифровым отсчетным устройством, оснащены губками для наружных и внутренних измерений с плоскими и кромочными измерительными поверхностями, без глубиномера;

- 1117, 1136, 1171 - с цифровым отсчетным устройством, оснащены губками для наружных и внутренних измерений с плоскими, цилиндрическими и кромочными измерительными поверхностями, без глубиномера;

- 1106, 1170 - с цифровым отсчетным устройством, оснащены губками для наружных и внутренних измерений с плоскими и цилиндрическими измерительными поверхностями, без глубиномера.

Штангенциркули с отсчетом по нониусу состоят из штанги, рамки, зажимающего элемента, приводного ролика (при его наличии) или рамки микроподачи, губок (с плоскими, кромочными, цилиндрическими измерительными поверхностями для наружных и внутренних измерений), глубиномера (при его наличии).

Штангенциркули с отсчетом по круговой шкале состоят из штанги, рамки с круговой шкалой, зажимающего элемента, приводного ролика (при его наличии), глубиномера и губок (с плоскими, кромочными измерительными поверхностями для наружных и внутренних измерений).

Штангенциркули с цифровым отсчетным устройством состоят из штанги, рамки с цифровым отчетным устройством, зажимающего элемента, приводного ролика (при его наличии) или рамки микроподачи, губок (с плоскими, кромочными, цилиндрическими измерительными поверхностями для наружных и внутренних измерений), глубиномера (при его наличии). На рамке с цифровым отсчетным устройством находятся кнопки включения/выключения штангенциркуля, установки нуля. Питание штангенциркуля с цифровым отсчетным устройством осуществляется от встроенного источника питания.

Штангенциркули могут быть оснащены плоским или цилиндрическим глубиномером, измерительные поверхности штангенциркулей могут быть оснащены твердосплавными, керамическими вставками. (подробнее см. рисунки 1-62).

Штангенциркули в зависимости от модификации могут иметь в обозначении следующие дополнительные буквы латинского алфавита:

WL - означает наличие встроенной беспроводной передачи измеренных данных;

А, B, C, D, R, S, W - часть маркировки изготовителя.

В зависимости от модификации штангенциркули отличаются: диапазоном измерений, значением длины вылета губок с кромочными, плоскими или цилиндрическими измерительными поверхностями для внутренних и/или наружных измерений, пределами допускаемой абсолютной погрешности измерений, и рядом других конструктивных изменений, связанных с особенностями применения.

Заводской номер в виде цифрового или буквенно-цифрового обозначения, наносится на лицевую или оборотную сторону штанги штангенциркуля или на оборотную сторону рамки с цифровым отсчетным устройством, с помощью краски или лазерной гравировки, что обеспечивает идентификацию каждого экземпляра в течение всего срока эксплуатации.

Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.

Пломбирование штангенциркулей от несанкционированного доступа не предусмотрено. Штангенциркули в процессе эксплуатации не предусматривают механических регулировок.

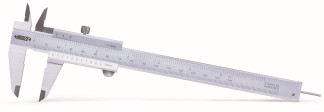

Общий вид штангенциркулей INSIZE указан на рисунках 1 - 62.

А.

1 /

Рисунок 54 - Общий вид штангенциркулей модификации 1183 исполнения 150A, 200A, 300A

150AWL, 200AWL, 300AWL

1 J

Рисунок 59 - Общий вид штангенциркулей модификации 1136 исполнения 301, 451, 501, 502, 503, 601, 1002, 1502, 2002, 301WL, 451WL,501WL, 502WL, 601WL

Технические характеристики

Таблица 1 - Метрологические характеристики штангенциркулей с отсчетом по нониусу

Моди- фика- ция	Испол нение	Диапазон измерений*, мм	Значение отсчета по нониусу, мм	Пределы допускаемой абсолютной погрешности измерений, мм	Пределы допускаемой абсолютной погрешности при измерении глубины равной 20 мм, мм	Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм
1202	150	от 0 до 150	0,05	±0,05	±0,05	-
1238	1502	от 0 до 150	0,02	±0,03	±0,03	-
	2002	от 0 до 200	0,02	±0,03	±0,03	-
	3002	от 0 до 300	0,02	±0,03	±0,03	-
	150	от 0 до 150	0,05	±0,05	±0,05	-
	200	от 0 до 200	0,05	±0,05	±0,05	-
	300	от 0 до 300	0,05	±0,05	±0,05	-
1233	130	от 0 до 130	0,02	±0,03	±0,03	-
	180	от 0 до 180	0,02	±0,03	±0,03	-
	280	от 0 до 280	0,02	±0,03	±0,03	-
1223	1502	от 0 до 150	0,02	±0,03	±0,03	-
	2002	от 0 до 200	0,02	±0,03	±0,03	-
	150	от 0 до 150	0,05	±0,05	±0,05	-
	200	от 0 до 200	0,05	±0,05	±0,05	-
1205	1501S	от 0 до 150	0,02	±0,03	±0,03	-
	2001S	от 0 до 200	0,02	±0,03	±0,03	-
	2501S	от 0 до 250	0,02	±0,03	±0,03	-
	3001S	от 0 до 300	0,02	±0,03	±0,03	-
	1502S	от 0 до 150	0,02	±0,03	±0,03	-
	2002S	от 0 до 200	0,02	±0,03	±0,03	-
	2502S	от 0 до 250	0,02	±0,03	±0,03	-
	3002S	от 0 до 300	0,02	±0,03	±0,03	-
	1503S	от 0 до 150	0,05	±0,05	±0,05	-
	2003S	от 0 до 200	0,05	±0,05	±0,05	-
	2503S	от 0 до 250	0,05	±0,05	±0,05	-
	3003S	от 0 до 300	0,05	±0,05	±0,05	-
	150S	от 0 до 150	0,05	±0,05	±0,05	-
	200S	от 0 до 200	0,05	±0,05	±0,05	-
	250S	от 0 до 250	0,05	±0,05	±0,05	-
	300S	от 0 до 300	0,05	±0,05	±0,05	-
1239	1503	от 0 до 150	0,05	±0,05	±0,05	-
1210	611	от 0 до 600	0,02	±0,05	-	-
	1021	от 0 до 1000	0,02	±0,08	-	-
	614	от 0 до 600	0,05	±0,08	-	-
	1024	от 0 до 1000	0,05	±0,12	-	-
1236	511	от 0 до 500	0,02	±0,05	-	20
1236	521	от 0 до 500	0,02	±0,06	-	20

Моди- фика- ция	Испол нение	Диапазон измерений*, мм	Значение отсчета по нониусу, мм	Пределы допускаемой абсолютной погрешности измерений, мм	Пределы допускаемой абсолютной погрешности при измерении глубины равной 20 мм, мм	Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм
1236	1021	от 0 до 1000	0,02	±0,08	-	20
	394	от 0 до 300	0,05	±0,07	-	10
	514	от 0 до 500	0,05	±0,07	-	20
	524	от 0 до 500	0,05	±0,08	-	20
	614	от 0 до 600	0,05	±0,08	-	20
	824	от 0 до 800	0,05	±0,09	-	20
	1024	от 0 до 1000	0,05	±0,12	-	20
1207	394	от 0 до 300	0,05	±0,07	-	10
	514	от 0 до 500	0,05	±0,07	-	20
	524	от 0 до 500	0,05	±0,08	-	20
	824	от 0 до 800	0,05	±0,09	-	20
	1024	от 0 до 1000	0,05	±0,12	-	20
1217	2503	от 0 до 250	0,05	±0,05	-	10
1217	3001	от 0 до 300	0,02	±0,03	-	10
1214	300	от 0 до 300	0,02	±0,05	-	10
	450	от 0 до 450	0,02	±0,05	-	20
	500	от 0 до 500	0,02	±0,05	-	20
	600	от 0 до 600	0,02	±0,05	-	20
	1000	от 0 до 1000	0,02	±0,08	-	20
	1500	от 0 до 1500	0,02	±0,12	-	20
	2000	от 0 до 2000	0,02	±0,14	-	20
	6004	от 0 до 600	0,05	±0,08	-	20
	1004	от 0 до 1000	0,05	±0,12	-	20
1215	392	от 0 до 300	0,02	±0,05	-	10
	322	от 0 до 300	0,02	±0,05	-	20
	522	от 0 до 500	0,02	±0,06	-	20
	532	от 0 до 500	0,02	±0,06	-	20
	622	от 0 до 600	0,02	±0,06	-	20
	642	от 0 до 600	0,02	±0,08	-	20
	822	от 0 до 800	0,02	±0,07	-	20
	832	от 0 до 800	0,02	±0,07	-	20
	1032	от 0 до 1000	0,02	±0,08	-	20
	1052	от 0 до 1000	0,02	±0,11	-	20
	524	от 0 до 500	0,05	±0,08	-	20
	1034	от 0 до 1000	0,05	±0,12	-	20
1208	511	от 0 до 500	0,02	±0,05	-	20
	521	от 0 до 500	0,02	±0,06	-	20
	1021	от 0 до 1000	0,02	±0,08	-	20

Моди- фика- ция	Испол нение	Диапазон измерений*, мм	Значение отсчета по нониусу, мм	Пределы допускаемой абсолютной погрешности измерений, мм	Пределы допускаемой абсолютной погрешности при измерении глубины равной 20 мм, мм	Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм
	1521	от 0 до 1500	0,02	±0,11		20
	214	от 0 до 200	0,05	±0,06	-	10
	394	от 0 до 300	0,05	±0,07	-	10
	324	от 0 до 300	0,05	±0,07	-	20
	524	от 0 до 500	0,05	±0,08	-	20
1208	614	от 0 до 600	0,05	±0,08	-	20
	624	от 0 до 600	0,05	±0,09	-	20
	824	от 0 до 800	0,05	±0,09	-	20
	1024	от 0 до 1000	0,05	±0,12	-	20
	1524	от 0 до 1500	0,05	±0,16	-	20
	2024	от 0 до 2000	0,05	±0,20	-	20
* Нижний предел диапазона измерений установлен для измерения наружных размеров

Таблица 2 - Метрологические характеристики штангенциркулей с отсчетом по круговой шкале

Моди- фика- ция	Испол нение	Диапазон измерений*, мм	Цена деления, мм	Пределы допускаемой абсолютной погрешности измерений, мм	Пределы допускаемой абсолютной погрешности при измерении глубины равной 20 мм, мм
1312	150А	от 0 до 150	0,02	±0,03	±0,03
	200А	от 0 до 200	0,02	±0,03	±0,03
	300А	от 0 до 300	0,02	±0,03	±0,03
	100AW	от 0 до 100	0,02	±0,02	±0,02
1311	150А	от 0 до 150	0,01	±0,03	±0,03
	200А	от 0 до 200	0,01	±0,03	±0,03
	300А	от 0 до 300	0,01	±0,03	±0,03
* Нижний предел диапазона измерений установлен для измерения наружных размеров

Таблица 3 - Метрологические характеристики штангенциркулей с цифровым отсчетным устройством______

Моди- фика- ция	Испол нение	Диапазон измерений*, мм	Шаг дискретно-сти, мм	Пределы допускаемой абсолютной погрешности измерений, мм	Пределы допускаемой абсолютной погрешности при измерении глубины равной 20 мм, мм	Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм
1102	150 150W	от 0 до 150	0,01	±0,03	±0,03	-
	200 200W	от 0 до 200	0,01	±0,03	±0,03	-
	300 300W	от 0 до 300	0,01	±0,03	±0,03	-
1103	150 150W	от 0 до 150	0,01	±0,03	±0,03	-
	200 200W	от 0 до 200	0,01	±0,03	±0,03	-
	300 300W	от 0 до 300	0,01	±0,03	±0,03	-
1104	150 150W	от 0 до 150	0,01	±0,03	±0,03	-
	200 200W	от 0 до 200	0,01	±0,03	±0,03	-
	300 300W	от 0 до 300	0,01	±0,03	±0,03	-
1108	150 150W	от 0 до 150	0,01	±0,02	±0,02	-
	200 200W	от 0 до 200	0,01	±0,03	±0,03	-
	250 250W	от 0 до 250	0,01	±0,03	±0,03	-
	300 300W	от 0 до 300	0,01	±0,03	±0,03	-
1109	150 150W	от 0 до 150	0,01	±0,03	±0,03	-
	200 200W	от 0 до 200	0,01	±0,03	±0,03	-
	300 300W	от 0 до 300	0,01	±0,03	±0,03	-
1110	150А 150AW	от 0 до 150	0,01	±0,03	±0,03	-
1110	200A 200AW	от 0 до 200	0,01	±0,03	±0,03	-

Моди- фика- ция	Исполне ние	Диапазон измерений*, мм	Шаг дискретно-сти, мм	Пределы допускаемой абсолютной погрешности измерений, мм	Пределы допускаемой абсолютной погрешности при измерении глубины равной 20 мм, мм	Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм
1110	300A 300AW	от 0 до 300	0,01	±0,03	±0,03	-
	150AWL 150AWWL	от 0 до 150	0,01	±0,03	±0,03	-
	200AWL 200AWWL	от 0 до 200	0,01	±0,03	±0,03	-
	300AWL 300AWWL	от 0 до 300	0,01	±0,03	±0,03	-
	150В 150ВW	от 0 до 150	0,01	±0,03	±0,03	-
	200В 200ВW	от 0 до 200	0,01	±0,03	±0,03	-
	300В 300ВW	от 0 до 300	0,01	±0,03	±0,03	-
	150ВWL 150ВWWL	от 0 до 150	0,01	±0,03	±0,03	-
	200ВWL 200ВWWL	от 0 до 200	0,01	±0,03	±0,03	-
	300ВWL 300ВWWL	от 0 до 300	0,01	±0,03	±0,03	-
	150C 150CW	от 0 до 150	0,01	±0,03	±0,03	-
	150D 150DW	от 0 до 150	0,01	±0,03	±0,03	-
1111	75А	от 0 до 75	0,01	±0,02	±0,02	-
1111	100А	от 0 до 100	0,01	±0,02	±0,02	-
1113	150 150W	от 0 до 150	0,01	±0,03	±0,03	-
	200 200W	от 0 до 200	0,01	±0,03	±0,03	-
	300 300W	от 0 до 300	0,01	±0,03	±0,03	-
1114	150А 150AW	от 0 до 150	0,01	±0,03	±0,03	-
	200A 200AW	от 0 до 200	0,01	±0,03	±0,03	-
	300A 300AW	от 0 до 300	0,01	±0,03	±0,03	-

Моди- фика- ция	Исполне ние	Диапазон измерений*, мм	Шаг дискретно-сти, мм	Пределы допускаемой абсолютной погрешности измерений, мм	Пределы допускаемой абсолютной погрешности при измерении глубины равной 20 мм, мм	Размер сдвинутых до со-прикосновения губок с цилиндрическими поверхностями, мм
1118	150В 150BW	от 0 до 150	0,01	±0,03	±0,03	-
	200В 200BW	от 0 до 200	0,01	±0,03	±0,03	-
	300В 300ВW	от 0 до 300	0,01	±0,03	±0,03	-
	150R	от 0 до 150	0,01	±0,03	±0,03	-
1119	150 150W	от 0 до 150	0,01	±0,03	±0,03	-
1119	150WL 150WWL	от 0 до 150	0,01	±0,03	±0,03	-
1126	150 150W	от 0 до 150	0,01	±0,03	±0,03	-
	200 200W	от 0 до 200	0,01	±0,03	±0,03	-
	300 300W	от 0 до 300	0,01	±0,03	±0,03	-
	150R	от 0 до 150	0,01	±0,03	±0,03	-
1127	150 150W	от 0 до 150	0,01	±0,03	±0,03	-
	200 200W	от 0 до 200	0,01	±0,03	±0,03	-
	300 300W	от 0 до 300	0,01	±0,03	±0,03	-
	150R	от 0 до 150	0,01	±0,03	±0,03	-
1135	451	от 0 до 450	0,01	±0,05	-	-
	601	от 0 до 600	0,01	±0,05	-	-
	1002	от 0 до 1000	0,01	±0,08	-	-
	451WL	от 0 до 450	0,01	±0,05	-	-
	601WL	от 0 до 600	0,01	±0,05	-	-
1165	150А	от 0 до 150	0,01	±0,03	±0,03	-
1165	150АWL	от 0 до 150	0,01	±0,03	±0,03	-
1166	150А	от 0 до 150	0,01	±0,03	±0,03	-
1166	150АWL	от 0 до 150	0,01	±0,03	±0,03	-
1169	150	от 0 до 150	0,01	±0,03	±0,03	-
1169	150WL	от 0 до 150	0,01	±0,03	±0,03	-
1183	150А	от 0 до 150	0,01	±0,03	±0,03	-

Моди- фика- ция	Исполне ние	Диапазон измерений*, мм	Шаг дискретно-сти, мм	Пределы допускаемой абсолютной погрешности измерений, мм	Пределы допускаемой абсолютной погрешности при измерении глубины равной 20 мм, мм	Размер сдвинутых до со-прикосновения губок с цилиндрическими поверхностями, мм
1183	200А	от 0 до 200	0,01	±0,03	±0,03	-
	300А	от 0 до 300	0,01	±0,03	±0,03	-
	150AWL	от 0 до 150	0,01	±0,03	±0,03	-
	200AWL	от 0 до 200	0,01	±0,03	±0,03	-
	300AWL	от 0 до 300	0,01	±0,03	±0,03	-
1188	150A	от 0 до 150	0,01	±0,03	±0,03	-
	200A	от 0 до 200	0,01	±0,03	±0,03	-
	300A	от 0 до 300	0,01	±0,04	±0,04	-
	150AWL	от 0 до 150	0,01	±0,03	±0,03	-
	200AWL	от 0 до 200	0,01	±0,03	±0,03	-
	300AWL	от 0 до 300	0,01	±0,04	±0,04	-
1193	150 150W	от 0 до 150	0,01	±0,03	±0,03	-
	200 200W	от 0 до 200	0,01	±0,03	±0,03	-
	300 300W	от 0 до 300	0,01	±0,03	±0,03	-
	150WL 150WWL	от 0 до 150	0,01	±0,03	±0,03	-
	200WL 200WWL	от 0 до 200	0,01	±0,03	±0,03	-
	300WL 300WWL	от 0 до 300	0,01	±0,03	±0,03	-
1196	300 300W	от 0 до 300	0,01	±0,03	±0,03	-
1136	301	от 0 до 300	0,01	±0,05	-	20
	451	от 0 до 450	0,01	±0,05	-	20
	501	от 0 до 500	0,01	±0,05	-	20
	502	от 0 до 500	0,01	±0,06	-	20
	503	от 0 до 500	0,01	±0,06	-	20
	601	от 0 до 600	0,01	±0,05	-	20
	1002	от 0 до 1000	0,01	±0,08	-	20
	1502	от 0 до 1500	0,01	±0,11	-	20
	2002	от 0 до 2000	0,01	±0,14	-	20
	301WL	от 0 до 300	0,01	±0,05	-	20
	451WL	от 0 до 450	0,01	±0,05	-	20
	501WL	от 0 до 500	0,01	±0,05	-	20

Моди фикация	Испол нение	Диапазон измерений*, мм	Шаг дискретно-сти, мм	Пределы допускаемой абсолютной погрешности измерений, мм	Пределы допускаемой абсолютной погрешности при измерении глубины равной 20 мм, мм	Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм
1136	502WL	от 0 до 500	0,01	±0,06	-	20
1136	601WL	от 0 до 600	0,01	±0,05	-	20
1117	301	от 0 до 300	0,01	±0,05	-	20
	501	от 0 до 500	0,01	±0,05	-	20
	502	от 0 до 500	0,01	±0,06	-	20
	601	от 0 до 600	0,01	±0,05	-	20
	802	от 0 до 800	0,01	±0,07	-	20
	1002	от 0 до 1000	0,01	±0,08	-	20
	301WL	от 0 до 300	0,01	±0,05	-	20
	501WL	от 0 до 500	0,01	±0,05	-	20
	502WL	от 0 до 500	0,01	±0,06	-	20
	601WL	от 0 до 600	0,01	±0,05	-	20
1171	200	от 0 до 200	0,01	±0,03	-	10
	250	от 0 до 250	0,01	±0,03	-	10
	306	от 0 до 300	0,01	±0,04	-	10
	300	от 0 до 300	0,01	±0,06	-	10
	200WL	от 0 до 200	0,01	±0,03	-	10
	250WL	от 0 до 250	0,01	±0,03	-	10
	306WL	от 0 до 300	0,01	±0,04	-	10
	300WL	от 0 до 300	0,01	±0,06	-	10
1106	301	от 0 до 300	0,01	±0,05	-	20
	302	от 0 до 300	0,01	±0,05	-	20
	451	от 0 до 450	0,01	±0,05	-	20
	501	от 0 до 500	0,01	±0,05	-	20
	502	от 0 до 500	0,01	±0,06	-	20
	503	от 0 до 500	0,01	±0,06	-	20
	505	от 0 до 500	0,01	±0,08	-	20
	601	от 0 до 600	0,01	±0,05	-	20
	602	от 0 до 600	0,01	±0,06	-	20
	603	от 0 до 600	0,01	±0,06	-	20
	802	от 0 до 800	0,01	±0,07	-	20
	1002	от 0 до 1000	0,01	±0,08	-	20
	1003	от 0 до 1000	0,01	±0,08	-	20
	1005	от 0 до 1000	0,01	±0,10	-	20
	1502	от 0 до 1500	0,01	±0,11	-	20
	1503	от 0 до 1500	0,01	±0,12	-	20
	2002	от 0 до 2000	0,01	±0,14	-	20

Моди фикация	Испол нение	Диапазон измерений*, мм	Шаг дискретно-сти, мм	Пределы допускаемой абсолютной погрешности измерений, мм	Пределы допускаемой абсолютной погрешности при измерении глубины равной 20 мм, мм	Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм
1106	2003	от 0 до 2000	0,01	±0,14	-	20
	2502	от 0 до 2500	0,01	±0,22	-	20
	301WL	от 0 до 300	0,01	±0,05	-	20
	302WL	от 0 до 300	0,01	±0,05	-	20
	451WL	от 0 до 450	0,01	±0,05	-	20
	501WL	от 0 до 500	0,01	±0,05	-	20
	502WL	от 0 до 500	0,01	±0,06	-	20
	601WL	от 0 до 600	0,01	±0,05	-	20
	602WL	от 0 до 600	0,01	±0,06	-	20
1170	200	от 0 до 200	0,01	±0,03	-	10
	306	от 0 до 300	0,01	±0,04	-	10
	300	от 0 до 300	0,01	±0,06	-	10
	200WL	от 0 до 200	0,01	±0,03	-	10
	306WL	от 0 до 300	0,01	±0,04	-	10
	300WL	от 0 до 300	0,01	±0,06	-	10
* Нижний предел диапазона измерений установлен для измерения наружных размеров

Таблица 4 - Длина вылета губок, габаритные размеры и масса штангенциркулей с отсчетом по круговой шкале ____

Моди фикация	Испол нение	Вылет губок с кромочными измерительными поверхностями для внутренних измерений, не менее, мм	Вылет губок с плоскими измерительными поверхностями для наружных измерений, не более, мм	Г абаритные размеры (ШхДхВ), мм, не более	Масса, г, не более
1312	150А	21	40	104х261х33	416,5
	200А	24	48	122х312х33	568
	300А	28	62	131х429х33	912
	100AW	18	30	110х196х32	311
1311	150А	21	40	104х261х33	420
	200А	24	48	122х312х33	561
	300А	28	62	131х429х33	837

Таблица 5 - Длина вылета губок, габаритные размеры и масса штангенциркулей с отсчетом по нониусу

Моди фикация	Исполне ние	Вылет губок с кромочными измерительными поверхностями для внутренних измерений, не менее, мм	Вылет губок с кромочными измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими и цилиндрическими измерительными поверхностями для внутренних и наружных измерений, не более, мм	Г абаритные размеры (ШхДхВ), мм, не более	Масса, г, не более
1202	150	20,5	-	40	-	101x247x23	324
1238	1502	21	-	40	-	177x307x44	336
	2002	24	-	50	-	119x321x25	486
	3002	25	-	60	-	135x430x27	742
	150	21	-	40	-	101x247x23	334
	200	24	-	50	-	119x321x25	486
	300	25	-	60	-	135x430x27	732
1233	130	20,5	-	40	-	101x247x23	347
	180	23,5	-	50	-	119x321x25	488
	280	26	-	60	-	135x430x27	851
1223	1502	20,5	-	40	-	101x247x23	323,5
	2002	23,5	-	50	-	119x321x25	632
	150	20,5	-	40	-	101x247x23	327,5
	200	23,5	-	50	-	119x321x25	467
1205	1501S	20,5	-	40	-	101x247x23	322
	2001S	23,5	-	50	-	119x321x25	495
	2501S	26	-	60	-	135x430x27	780
	3001S	27,5	-	64	-	135x430x27	820,5
	1502S	20,5	-	40	-	101x247x23	324
	2002S	23,5	-	50	-	119x321x25	498,5

Моди фикация	Исполне ние	Вылет губок с кромочными измерительными поверхностями для внутренних измерений, не менее, мм	Вылет губок с кромочными измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими и цилиндрическими измерительными поверхностями для внутренних и наружных измерений, не более, мм	Г абаритные размеры (ШхДхВ), мм, не более	Масса, г, не более
1205	2502S	27,5	-	64	-	135x430x27	778
	3002S	27,5	-	64	-	135x430x27	820,5
	1503S	20,5	-	40	-	101x247x23	323,5
	2003 S	23,5	-	50	-	119x321x25	497,5
	2503S	26	-	60	-	135x430x27	788
	3003S	27,5	-	64	-	135x430x27	817,5
	150S	20,5	-	40	-	101x247x23	323,5
	200S	23,5	-	50	-	119x321x25	497
	250S	27,5	-	64	-	135x430x27	786
	300S	27,5	-	64	-	135x430x27	808
1239	1503	21	-	40	-	101x247x23	489
1210	611	45	-	100	-	290x805x60	3372
	1021	60	-	150	-	320x1280x60	7189
	614	45	-	100	-	290x795x60	3504
	1024	60	-	150	-	320x1280x60	7106
1236	511	45	-	-	100	285x790x65	3375
	521	45	-	-	150	290x800x60	3555
	1021	60	-	-	150	320x1280x60	7078
	394	38	-	-	90	215x510x30	1344
	514	45	-	-	100	290x800x60	3325,5

Моди фикация	Исполне ние	Вылет губок с кромочными измерительными поверхностями для внутренних измерений, не менее, мм	Вылет губок с кромочными измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими и цилиндрическими измерительными поверхностями для внутренних и наружных измерений, не более, мм	Г абаритные размеры (ШхДхВ), мм, не более	Масса, г, не более
1236	524	45	-	-	150	290x800x55	3463
	614	45	-	-	100	290x805x60	3442
	824	60	-	-	150	315x1130x40	5252
	1024	60	-	-	150	325x1260x60	6149
1207	394	-	40	-	90	220x520x40	1744
	514	-	56	-	100	290x800x60	3522
	524	-	56	-	150	295x800x60	3580
	824	-	67	-	150	320x1280x60	6759
	1024	-	67	-	150	320x1280x60	6803
1217	2503	-	40	-	60	165x445x55	1048
1217	3001	-	40	-	60	145x450x50	1050
1214	300	-	-	-	75	135x430x27	857
	450	-	-	-	100	290x800x70	3369
	500	-	-	-	100	290x805x60	2570
	600	-	-	-	100	290x805x55	3464
	1000	-	-	-	140	320x1280x60	7514
	1500	-	-	-	200	370x1930x100	17136
	2000	-	-	-	200	380x2450x110	22095
	6004	-	-	-	100	300x810x50	3464
	1004	-	-	-	140	320x1280x60	7473

Моди фикация	Исполне ние	Вылет губок с кромочными измерительными поверхностями для внутренних измерений, не менее, мм	Вылет губок с кромочными измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими и цилиндрическими измерительными поверхностями для внутренних и наружных измерений, не более, мм	Г абаритные размеры (ШхДхВ), мм, не более	Масса, г, не более
1215	392	-	-	-	90	210x490x55	1396
	322	-	-	-	150	210x490x55	1945
	522	-	-	-	150	290x800x60	3528
	532	-	-	-	200	285x705x35	2539
	622	-	-	-	150	290x805x60	3649
	642	-	-	-	250	330x920x35	5120
	822	-	-	-	150	325x1275x60	6948
	832	-	-	-	200	300x1060x40	5354
	1032	-	-	-	200	300x1260x40	5688
	1052	-	-	-	300	415х 1380x55	10390
	524	-	-	-	150	300x820x60	3475
	1034	-	-	-	200	300x1260x40	5688
1208	511	-	-	-	100	290x800x55	3924
	521	-	-	-	150	300x810x60	3393
	1021	-	-	-	150	320x1280x60	6631
	1521	-	-	-	150	285x1900x53	10982
	214	-	-	-	100	150x363x28	646
	394	-	-	-	90	250x500x60	1682
	324	-	-	-	150	210x490x55	1991

Моди фикация	Исполне ние	Вылет губок с кромочными измерительными поверхностями для внутренних измерений, не менее, мм	Вылет губок с кромочными измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими и цилиндрическими измерительными поверхностями для внутренних и наружных измерений, не более, мм	Г абаритные размеры (ШхДхВ), мм, не более	Масса, г, не более
1208	524	-	-	-	150	300x810x60	3382
	614	-	-	-	100	300x810x60	3410
	624	-	-	-	150	230x820x35	2363
	824	-	-	-	150	320x1280x60	6676
	1024	-	-	-	150	320x1280x60	6819
	1524	-	-	-	150	285x1900x50	11294
	2024	-	-	-	150	380x2460x110	20222

Таблица 6 - Длина вылета губок, габаритные размеры и масса штангенциркулей с цифровым отсчетным устройством

Моди фикация	Исполне ние	Вылет губок с кромочными измерительными поверхностями для внутренних измерений, не менее, мм	Вылет губок с кромочными измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими и цилиндрическими измерительными поверхностями для внутренних и наружных измерений, не более, мм	Г абаритные размеры (ШхДхВ), мм, не более	Масса, г, не более
1102	150 150W	20	-	40	-	104x261x33	394
	200 200W	24	-	50	-	122x312x33	547
	300 300W	26	-	60	-	131x429x33	777,5
1103	150 150W	21	-	40	-	104x261x33	401
	200 200W	24	-	50	-	122x312x33	573
	300 300W	26	-	60	-	131x429x33	795
1104	150 150W	20	-	40	-	104x261x33	388
	200 200W	24	-	50	-	122x312x33	541
	300 300W	26	-	60	-	131x429x33	783
1108	150 150W	21	-	40	-	104x261x33	383,5

Модифи кация	Исполне ние	Вылет губок с кромочными измерительными поверхностями для внутренних измерений, не менее, мм	Вылет губок с кромочными измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими и цилиндрическими измерительными поверхностями для внутренних и наружных измерений, не более, мм	Г абаритные размеры (ШхДхВ), мм, не более	Масса, г, не более
1108	200 200W	24	-	50	-	122x312x33	538,5
	250 250W	25	-	60	-	135x432x33	745
	300 300W	25	-	60	-	131x429x33	780
1109	150 150W	21	-	40	-	104x261x33	384
	200 200W	24	-	50	-	122x312x33	544
	300 300W	25	-	60	-	131x429x33	777
1110	150А 150AW	21	-	40	-	104x261x33	392
	200А 200AW	24	-	50	-	122x312x33	541
	300А 300AW	25	-	60	-	131x429x33	780
	150AWL 150AWWL	21	-	40	-	110x260x40	400

Модифи кация	Исполне ние	Вылет губок с кромочными измерительными поверхностями для внутренних измерений, не менее, мм	Вылет губок с кромочными измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими и цилиндрическими измерительными поверхностями для внутренних и наружных измерений, не более, мм	Г абаритные размеры (ШхДхВ), мм, не более	Масса, г, не более
1110	200AWL 200AWWL	24	-	50	-	130x320x40	560
	300AWL 300AWWL	25	-	60	-	140x430x40	790
	150В 150BW	21	-	40	-	104x261x33	379
	200В 200BW	24	-	50	-	122x312x33	540
	300В 300BW	25	-	60	-	131x429x33	774
	150BWL 150BWWL	21	-	40	-	104x261x33	385
	200BWL 200BWWL	24	-	50	-	122x312x33	546
	300BWL 300BWWL	25	-	60	-	131x429x33	780
	150С 150CW	21	-	40	-	104x261x33	390
	150D 150DW	21	-	40	-	104x261x33	390
1111	75А	17	-	30	-	110x200x33	294
1111	100 А	17	-	30	-	110x196x32	295

Модифи кация	Исполне ние	Вылет губок с кромочными измерительными поверхностями для внутренних измерений, не менее, мм	Вылет губок с кромочными измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими и цилиндрическими измерительными поверхностями для внутренних и наружных измерений, не более, мм	Г абаритные размеры (ШхДхВ), мм, не более	Масса, г, не более
1113	150 150W	21	-	40	-	104x263x33	393
	200 200W	24	-	50	-	130x320x40	550
	300 300W	25	-	60	-	130x420x40	800
1114	150А 150AW	21	-	40	-	104x261x33	440
	200А 200AW	24	-	50	-	122x312x33	580
	300А 300AW	25	-	60	-	131x429x33	812
1118	150В 150BW	21	-	40	-	104x261x33	398
	200В 200BW	24	-	50	-	122x312x33	550
	300В 300BW	25	-	60	-	131x429x33	794
	150R	21	-	40	-	104x263x33	415

Модифи кация	Исполне ние	Вылет губок с кромочными измерительными поверхностями для внутренних измерений, не менее, мм	Вылет губок с кромочными измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими и цилиндрическими измерительными поверхностями для внутренних и наружных измерений, не более, мм	Г абаритные размеры (ШхДхВ), мм, не более	Масса, г, не более
1119	150 150W	21	-	40	-	104x261x33	380
1119	15 0WL 150WWL	21	-	40	-	110x260x40	390
1126	150 150W	20	-	40	-	104x261x33	401
	200 200W	24	-	50	-	122x312x33	450
	300 300W	26	-	60	-	131x429x33	799
	150R	20	-	40	-	104x261x33	390
1127	150 150W	20	-	40	-	104x261x33	401
	200 200W	24	-	50	-	122x312x33	550
	300 300W	26	-	60	-	131x429x33	799
	150R	20	-	40	-	104x261x33	370
1135	451	45	-	100	-	290x800x60	3322
	601	45	-	100	-	290x800x60	3492
	1002	60	-	150	-	320x1280x60	6817

Модифи кация	Исполне ние	Вылет губок с кромочными измерительными поверхностями для внутренних измерений, не менее, мм	Вылет губок с кромочными измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими измерительными поверхностями для наружных измерений, не более, мм		Вылет губок с плоскими и цилиндрическими измерительными поверхностями для внутренних и наружных измерений, не более, мм	Г абаритные размеры (ШхДхВ), мм, не более	Масса, г, не более
1135	451WL	45	-	100		-	290x800x60	3322
1135	601WL	45	-	100		-	290x800x60	3492
1165	150А	21	-	40		-	104x261x33	384
1165	150AWL	21	-	40		-	110x270x40	420
1166	150А	21	-	неподвижная 30	подвижная 40	-	104x261x33	383
1166	150AWL	21	-	неподвижная 30	подвижная 40	-	104x261x33	383
1169	150	20	-	40		-	104x261x33	377
1169	15 0WL	20	-	40		-	110x270x40	380
1183	150А	21	-	40		-	104x261x33	386
	200А	24	-	50		-	122x312x33	550
	300А	25	-	60		-	131x429x33	784
	150AWL	21	-	40		-	110x270x40	390
	200AWL	24	-	50		-	122x312x33	550
	300AWL	25	-	60		-	131x429x33	784
1188	150А	21	-	40		-	104x261x33	382
	200А	24	-	50		-	122x312x33	534
	300А	26	-	60		-	131x429x33	783
	150AWL	21	-	40		-	110x270x40	390
	200AWL	24	-	50		-	130x320x40	540
	300AWL	26	-	60		-	140x430x40	800

Модифи кация	Исполне ние	Вылет губок с кромочными измерительными поверхностями для внутренних измерений, не менее, мм	Вылет губок с кромочными измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими и цилиндрическими измерительными поверхностями для внутренних и наружных измерений, не более, мм	Г абаритные размеры (ШхДхВ), мм, не более	Масса, г, не более
1193	150 150W	21	-	40	-	104x261x33	388
	200 200W	24	-	50	-	122x312x33	540
	300 300W	26	-	60	-	131x429x33	793
	15 0WL 150WWL	21	-	40	-	110x260x40	400
	200WL 200WWL	24	-	50	-	130x320x40	550
	300WL 300WWL	26	-	60	-	140x430x40	790
1196	300 300W	27	-	64	-	131x429x33	882
1117	301	-	56	-	100	210x490x55	1897
	501	-	56	-	100	290x805x60	3456
	502	-	56	-	150	290x800x55	3703
	601	-	56	-	100	290x800x60	3432
	802	-	67	-	150	320x1280x60	6531
	1002	-	67	-	150	320x1280x60	6890
	301WL	-	56	-	100	210x490x55	1897

Модифи кация	Исполне ние	Вылет губок с кромочными измерительными поверхностями для внутренних измерений, не менее, мм	Вылет губок с кромочными измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими и цилиндрическими измерительными поверхностями для внутренних и наружных измерений, не более, мм	Г абаритные размеры (ШхДхВ), мм, не более	Масса, г, не более
1117	501WL	-	56	-	100	290x805x60	3456
	502WL	-	56	-	150	290x800x55	3703
	601WL	-	56	-	100	290x800x60	3432
1136	301	45	-	-	100	250x500x60	2099
	451	45	-	-	100	300x810x60	3289
	501	45	-	-	100	300x810x60	3460
	502	45	-	-	150	300x810x60	3428
	503	60	-	-	200	350x790x40	4635
	601	45	-	-	100	300x810x60	3471
	1002	60	-	-	150	320x1280x65	6622
	1502	60	-	-	150	345x1900x55	12240
	2002	60	-	-	150	370x2400x90	19500
	301WL	45	-	-	100	250x500x60	2099
	451WL	45	-	-	100	300x810x60	3289
	501WL	45	-	-	100	300x810x60	3460
	502WL	45	-	-	150	300x810x60	3428
	601WL	45	-	-	100	300x810x60	3471
1171	200	-	38	-	60	165x445x60	974
	250	-	38	-	60	165x450x60	1000
	306	-	38	-	60	165x445x60	1026

Модифи кация	Исполне ние	Вылет губок с кромочными измерительными поверхностями для внутренних измерений, не менее, мм	Вылет губок с кромочными измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими и цилиндрическими измерительными поверхностями для внутренних и наружных измерений, не более, мм	Г абаритные размеры (ШхДхВ), мм, не более	Масса, г, не более
	300	-	38	-	90	245x510x60	1680
	200WL	-	38	-	60	170x450x60	1000
1171	25 0WL	-	38	-	60	170x450x60	1050
	306WL	-	38	-	60	170x450x60	1100
	300WL	-	38	-	90	250x510x60	1700
	301	-	-	-	100	210x490x55	1829
	302	-	-	-	150	210x490x55	1981
	451	-	-	-	100	300x810x60	3256
	501	-	-	-	100	300x810x60	3271
	502	-	-	-	150	290x805x60	3545
	503	-	-	-	200	300x790x40	3910
	505	-	-	-	300	420x890x50	7581
1106	601	-	-	-	100	300x810x60	3430
	602	-	-	-	150	300x810x60	3559
	603	-	-	-	200	300x890x40	4322
	802	-	-	-	150	320x1280x60	6691
	1002	-	-	-	150	320x1280x60	6383
	1003	-	-	-	200	310x1340x50	6306
	1005	-	-	-	300	435x1465x65	11000
	1502	-	-	-	150	370x1930x100	15826

Модифи кация	Исполне ние	Вылет губок с кромочными измерительными поверхностями для внутренних измерений, не менее, мм	Вылет губок с кромочными измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими измерительными поверхностями для наружных измерений, не более, мм	Вылет губок с плоскими и цилиндрическими измерительными поверхностями для внутренних и наружных измерений, не более, мм	Г абаритные размеры (ШхДхВ), мм, не более	Масса, г, не более
1106	1503	-	-	-	200	370x1930x100	17138
	2002	-	-	-	150	335x2460x50	21982
	2003	-	-	-	200	380x2460x110	21982
	2502	-	-	-	150	590x3600x400	122000
	301WL	-	-	-	100	210x490x55	1829
	302WL	-	-	-	150	210x490x55	1981
	451WL	-	-	-	100	300x810x60	3256
	501WL	-	-	-	100	300x810x60	3271
	502WL	-	-	-	150	290x805x60	3545
	601WL	-	-	-	100	300x810x60	3430
	602WL	-	-	-	150	300x810x60	3559
1170	200	-	-	-	60	131x429x33	765
	306	-	-	-	60	131x429x33	804
	300	-	-	-	90	245x510x60	1698
	200WL	-	-	-	60	140x430x40	770
	306WL	-	-	-	60	140x430x40	800
	300WL	-	-	-	90	250x510x60	1700

Таблица 7 - Метрологические и технические характеристики, условия эксплуатации

Наименование характеристики	Значение
Отклонение от параллельности плоских измерительных поверхностей губок для наружных измерений, мм, не более: - с диапазоном измерений до 500 мм включ.; - с диапазоном измерений св. 500 до 1000 мм включ.; - с диапазоном измерений св. 1000 до 1500 мм включ.; - с диапазоном измерений св. 1500 до 2000 мм включ.; - с диапазоном измерений св. 2000 до 2500 мм.	0,02 0,04 0,05 0,07 0,09
Отклонение от параллельности кромочных измерительных поверхностей губок для внутренних измерений при первичной поверке, мм, не более	0,01
Отклонение от параллельности кромочных измерительных поверхностей губок для внутренних измерений при периодической поверке, мм, не более	0,04
Отклонение от плоскостности и прямолинейности плоских измерительных поверхностей губок на 100 мм длины измерительной поверхности, мм, не более	0,01
Отклонение от прямолинейности торца штанги1), мм, не более	0,01
Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, мм, не более:	0,05
Допускаемое отклонение размера цилиндрических измерительных поверхностей губок для измерений внутренних размеров от номинального значения при первичной поверке, мм: - со значением отсчета по нониусу 0,02 мм -со значением отсчета по нониусу 0,05 мм - с шагом дискретности 0,01 мм	± 0,01 ± 0,02 ± 0,01
Допускаемое отклонение размера цилиндрических измерительных поверхностей губок для измерений внутренних размеров от номинального значения при периодической поверке, мм:	± 0,03
Отклонение от параллельности сдвинутых до соприкосновения цилиндрических измерительных поверхностей, мм, не более	0,01
Параметр шероховатости Rа, мкм, не более: - плоских и цилиндрических измерительных поверхностей губок; - кромочных измерительных поверхностей губок и плоских вспомогательных измерительных поверхностей	0,32 0,63
Усилие перемещения рамки по штанге, Н, не более: - с диапазоном измерений до 300 мм включ.; - с диапазоном измерений св. 300 до 500 мм включ.; - с диапазоном измерений св. 500 до 2000 мм включ.; - с диапазоном измерений св. 2000 до 2500 мм.	8 15 25 35
Расстояние между кромочными измерительными поверхностями губок для внутренних измерений, установленных на размер 10 мм, мм	10±0,02
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более	от +15 до +25 80
1) - для штангенциркулей с глубиномером

Знак утверждения типа

наносится на титульный лист паспорта типографским методом. Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

Наименование	Обозначение	Количество
Штангенциркуль	INSIZE	1 шт.
Источник питания (батарейка)^	-	1 шт.
Футляр	-	1 шт.
Паспорт	-	1 экз.
1) - только для штангенциркулей с цифровым отсчётным устройством

Сведения о методах измерений

приведены в разделе 5 «Устройство и принцип работы» паспорта штангенциркулей.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Стандарт предприятия INSIZE CO., LTD, Китай.

Зарегистрировано поверок	15304
Поверителей	167
Актуальность данных	26.10.2025

Поверители

ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»

723 поверки

ООО РМЦ "Калиброн"

701 поверка

ФГУП "Калужский электромеханический завод" (КЭМЗ)

ОАО "Уральский завод гражданской авиации" (УЗГА)

361 поверка

ФГУ "Нижегородский ЦСМ"

ФБУ "Челябинский ЦСМ"

ОАО "Завод им.В.А.Дегтярева"

179 поверок

ФБУ "ЦСМ Республики Башкортостан"

150 поверок

ООО "ЦСМ"

136 поверок

ФБУ "Красноярский ЦСМ"

134 поверки

ФБУ «Ивановский ЦСМ»

132 поверки

ОАО "Ставропольский радиозавод "Сигнал" (ОАО "Сигнал")

125 поверок

АО "ОБЪЕДИНЕННАЯ ДВИГАТЕЛЕСТРОИТЕЛЬНАЯ КОРПОРАЦИЯ" (ОДК)

118 поверок

ОАО "Сарапульский электрогенераторный завод" (СЭГЗ)

117 поверок

ФГУП "НПП "Радиосвязь"

108 поверок

АО "НПО "Правдинский радиозавод" (ПРЗ), г. Балахна

АО "Научно-производственное объединение "Электромашина"

99 поверок

ФБУ "ВЛАДИМИРСКИЙ ЦСМ"

96 поверок

АО "Пензенское производственное объединение "Электроприбор"

87 поверок

ФБУ "ТОМСКИЙ ЦСМ"

87 поверок

ФБУ "НИЦ ПМ - РОСТЕСТ"

86 поверок

ФГУ "Новосибирский ЦСМ"

83 поверки

ФБУ "Омский ЦСМ"

80 поверок

ФБУ «Тест-С.-Петербург»

79 поверок

АО "ЦЕНТР МЕТРОЛОГИЧЕСКИХ ИССЛЕДОВАНИЙ ИМ. Д.И. МЕНДЕЛЕЕВА" (ЦМИДИМ)

78 поверок

ООО "ОМЕГА ТЕСТ ГРУПП" (ООО "ОТГ"), Московская область

АО "ГИДРОАГРЕГАТ", г. Павлово

67 поверок

АО "Марийский Машиностроительный завод" (ММЗ)

АО "КОРПОРАЦИЯ "ТАКТИЧЕСКОЕ РАКЕТНОЕ ВООРУЖЕНИЕ"

62 поверки

ГУП "Таганрогский завод "Прибой"

61 поверка

ОАО "Протон-Пермские моторы" (Протон-ПМ)

60 поверок

АО "Электромашиностроительный завод "ЛЕПСЕ"

Авиационный завод им. В.П.Чкалова

49 поверок

Нижегородское ОАО "Гидромаш"

46 поверок

ФБУ "УЛЬЯНОВСКИЙ ЦСМ"

46 поверок

ООО "А3 Инжиниринг"

42 поверки

ФГУ "Волгоградский ЦСМ"

41 поверка

ПАО "ГИДРОАВТОМАТИКА"

41 поверка

ПАО "АВИАЦИОННЫЙ КОМПЛЕКС ИМ. С.В. ИЛЬЮШИНА"

40 поверок

ФБУ "Саратовский ЦСМ им.Б.А.Дубовикова"

ФБУ "Краснодарский ЦСМ"

33 поверки

ФГУП "НПО ПМ им.акад.М.Ф.Решетнева"

31 поверка

ФБУ "ОРЕНБУРГСКИЙ ЦСМ"

ОАО "Аэроприбор-Восход"

29 поверок

ФБУ "Тверской ЦСМ"

28 поверок

ОАО "ГОЗ Обуховский завод"

28 поверок

ФБУ «Удмуртский ЦСМ»

27 поверок

ФГУП "РФЯЦ-ВНИИТФ им.акад.Е.И.Забабахина"

ОАО "Авиационная корпорация "Рубин"

23 поверки

ООО "ИРЗ-Связь" ОАО "Ижевский радиозавод"

21 поверка

АО "ЗАВОД ЭЛЕКОН"

21 поверка

ФГУ "Воронежский ЦСМ"

21 поверка

АО "САРАПУЛЬСКИЙ РАДИОЗАВОД" (СРЗ)

20 поверок

ОАО ПКО "Теплообменник"

19 поверок

ФБУ "ПСКОВСКИЙ ЦСМ"

19 поверок

ОАО "Новосибирский завод химконцентратов" (НЗХК)

19 поверок

ПАО "Калужский турбинный завод"

18 поверок

ОАО "Арзамасское НПП "ТЕМП-АВИА"

16 поверок

АО «НЗ 70-летия Победы»

16 поверок

ФБУ «Белгородский ЦСМ»

ОАО "Российские железные дороги" (РЖД)

13 поверок

ОАО "Павловский машиностроительный завод Восход", г. Павлово

ПАО "Казанский вертолетный завод"

ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ"

9 поверок

ОАО "Пензенское производственное объединение электронной вычислительной техники" (ППО ЭВТ) ИМ. В.А.РЕВУНОВА

8 поверок

АО "ВЫСОКИЕ ТЕХНОЛОГИИ"

ОАО "ВПК "НПО машиностроения"

ПАО "Завод "Красное знамя"

7 поверок

ОАО "Научно-исследовательский институт точной механики" (НИИ ТМ)

7 поверок

ФБУ "ЯРОСЛАВСКИЙ ЦСМ"

7 поверок

ФБУ "КОСТРОМСКОЙ ЦСМ"

7 поверок

ОАО "НПО "Алмаз" им.акад.А.А.Расплетина"

ОАО "Кировский завод "Маяк"

ФГУП "Комбинат "Электрохимприбор"

ООО НПП "Челябинский инструментальный завод"

СПБ ОАО "КРАСНЫЙ ОКТЯБРЬ"

ФГУП "НИИ электронно-механических приборов" (НИИЭМП)

3 поверки

АО "ПЕТЕРБУРГСКИЙ ТРАКТОРНЫЙ ЗАВОД"

3 поверки

АО "Чебоксарский электроаппаратный завод"

3 поверки

АО "НПП "Радар ммс"

3 поверки

ФБУ "АСТРАХАНСКИЙ ЦСМ"

3 поверки

ОАО "Ульяновское конструкторское бюро приборостроения" (УКБП)

3 поверки

ФБУ «Вологодский ЦСМ»

3 поверки

ПАО "Нижегородский телевизионный завод им. В.И.Ленина" (ПАО "НИТЕЛ")

2 поверки

ФБУ "Архангельский ЦСМ"

ОАО "Калужский Двигатель" (КАДВИ)

2 поверки

ОАО "Вятское машиностроительное предприятие "Авитек"

2 поверки

ООО "Южный метрологический центр" (ЮМЦ)

2 поверки

ФГУ "Марийский ЦСМ"

2 поверки

АО "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОРПОРАЦИЯ "УРАЛВАГОНЗАВОД"

2 поверки

Ростовский вертолетный производственный комплекс ПАО "Роствертол" им.Б.Н.Слюсаря

2 поверки

ОАО "Приборный завод "Сигнал"

АО "Конструкторское бюро приборостроения им. академика А.Г. Шипунова"

1 поверка

ОАО "ВЭЛКОНТ"

1 поверка

ЗАО "МОСКАБЕЛЬМЕТ" (МКМ)

1 поверка

ФБУ "ТАМБОВСКИЙ ЦСМ"

1 поверка

АО "Выксунский металлургический завод" (ВМЗ)

1 поверка

ПО "Ижевский мотозавод"

1 поверка

ПАО НПО "НАУКА"

1 поверка

ПАО "Тульский оружейный завод"

ООО "НТЦ ЭКСПЕРТИЗА", г. Лобня

1 поверка

Номер в ГРСИ РФ:

88402-23

Производитель / заявитель:

INSIZE CO., LTD, Китай

Год регистрации:

2023

Cрок действия реестра:

06.03.2028

Заказать поверку

Похожие СИ

94686-25

2025

Датчики силоизмерительные тензорезисторные Z16AD1/7.5t

Hottinger Brüel & Kjaer GmbH, Германия

Описание типа

Методика поверки

77490-25

2025

Термоиндикаторы пороговые одноразовые ТИ6-1

Общество с ограниченной ответственностью "Термоконт-МК" (ООО "Термоконт-МК"), Московская обл., г. о. Ленинский, г. Видное; Общество с ограниченной ответственностью "ИНКОБО" (ООО "ИНКОБО"), г. Москва

Срок действия реестра: 16.06.2030

Описание типа

Методика поверки

95675-25

2025

Магазины сопротивлений М640А

MEATEST spol. s r.o., Чехия

Срок действия реестра: 16.06.2030

Описание типа

Методика поверки

95674-25

2025
