| Номер в госреестре | 80029-20 |
| Наименование СИ | Счетчики холодной и горячей воды крыльчатые |
| Обозначение типа СИ | НОРМА СВКМ, НОРМА СВКС |
| Изготовитель | Общество с ограниченной ответственностью Производственная компания "Норма Измерительные Системы" (ООО ПК "НИС"), г. Санкт-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 07.12.2025 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной и горячей воды крыльчатые НОРМА СВКМ, НОРМА СВКС (далее -счетчики) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074 -
01 и сетевой воды, протекающей по трубопроводу при температуре от +5 до +95 °С и рабочем давлении в водопроводной сети не более 1,6 МПа (16 кгс/см2).
Принцип работы счетчиков состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.
Поток воды попадает в корпус счетчика через фильтр во входной патрубок, далее поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка. Вода, пройдя измерительную камеру, поступает в выходной патрубок счетчика. Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает перевод числа оборотов крыльчатки в объем воды, прошедшей через счетчик в м3. Индикаторное устройство счетного механизма имеет ролики и стрелочные указатели для регистрации объема в м3 и в долях м3. Показания объема воды считывается с индикаторного устройства счетного механизма. Индикаторное устройство счетного механизма, полностью или частично, может находиться в специальной жидкости, препятствующей его загрязнения водой, протекающей через счетчик. Счетный механизм может быть отделен от измеряемой среды немагнитной средоразделительной мембраной, герметично зафиксированной специальной прижимной гайкой через уплотнительные прокладки. В этом случае вращение крыльчатки, на оси которой установлен магнит ведущей части магнитной муфты, передается к ведомой части магнитной муфты, установленной в счетном механизме. Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитным кольцом. Индикаторное устройство счетного механизма имеет звездочку, обеспечивающую повышение разрешающей способности Счетчика при его поверке на установках с автоматическим съемом сигнала.
Счётчики НОРМА СВКМ являются одноструйными моделями, счётчики НОРМА СВКС являются многоструйными моделями.
Счетчики воды могут дополнительно комплектоваться датчиком (магнитоуправляемый герметизированный контакт-геркон и (или) импульсным датчиком по стандарту NAMUR) или другой передающей системой (включая радиопередающую систему по протоколам передачи данных Wireless MBUS, LoRaWAN, NB-IoT, XNB и другие (в зависимости от заказа покупателя)) для дистанционной передачи низкочастотных импульсов с весом импульса от 0,01 до 10 м 3/имп. При этом в обозначение счётчика добавляется буква «И» или «Р».
В счетчиках горячей и холодной воды может отсутствовать герметичная перегородка между корпусом и счетным механизмом. При этом в обозначении счётчика указывается буква «М».
Счетчики могут быть универсальными, предназначенными для установки на трубопроводах как холодной, так и горячей воды. При этом в обозначении счётчика указывается буква «У».
Счётчики НОРМА СВКМ-50, и НОРМА СВКС-50 и их модификации могут иметь фланцевое исполнение, в обозначение появляется буква - Ф.
Счетчики моделей, не имеющих в обозначении буквы «М», оснащены защитой магнитной муфты от воздействия внешнего магнитного поля и имеют исполнения корпуса из следующих материалов:
- латунь ЛС-59 с покрытием хромом или краской окрашенный чугун, корпус красного или синего цвета. окрашенный керамал, корпус красного или синего цвета.
- полимерный композит марки ULTRAMID с армирующим наполнением, в обозначении появляется буква - П.
Счетчики выпускаются в следующих модификациях и исполнениях:
Х
Х
Х
Х
Х
| НОРМА Х | - | Х |
| СВКМ — счетчик воды | ||
| одноструйный; СВКС — счетчик воды | ||
| многоструйный | ||
| условный диаметр прохода, мм: (15), (20), (25), (32), (40), (50) | ||
(Г) — счетчик горячей воды;
(Х) — счетчик холодной воды;
(У) — счетчик воды универсальный
материал герметичной перегородки:
(М) — перегородка отсутствует,
(Т) — перегородка из нержавеющей стали, ( ) — перегородка из полимера_
выходной сигнал:
( ) — отсутствует;
(И) — наличие импульсного сигнала
материал корпуса:
(Ч) — чугун;
(П) — полимерный композит;
( ) — латунь;
(К) — керамал;
(Ф) — фланцевое исполнение (только для модификаций СВКМ-50 и СВКС-50)
Метрологический класс счетчика:
(С) — класс счетчика С;
( ) — класс счетчика А или В
Монтажная длина, мм
Х
Конструктивное устройство счётчика обеспечивает защиту от несанкционированного доступа к регулирующему устройству и конструкции счётчика с помощью неразъёмного пластикового кольца, или специального крепления счётного механизма к корпусу без кольца, но исключающего возможность скрытого несанкционированного вмешательства в работу счётчика, или разъёмного кольца для пломбировки, или латунной прижимной гайки, имеющей место для пломбировки.
Получить доступ к регулирующему устройству и конструкции счётчика без видимого повреждения неразъёмного кольца или специального крепления без кольца невозможно, поэтому они выполняют функцию защитной пломбы.

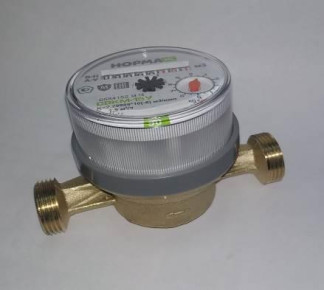

Общий вид счетчиков и схема пломбировки представлена на рисунках 1 - 5.
отсутствует.
Таблица 1 - Метрологические характеристики_
Значение
Наименование характеристики
DN15 DN20 DN25 DN32 DN40 DN50 DN50
*
Номинальный диаметр
0,06
0,03
0,015
0,15
0,12
0,023
1,5
3,00
0,10
0,05
0,025
0,25
0,20
0,038
2,5
5,0
0,14
0,07
0,24
0,12
0,20
0,3
0,3
0,35
0,28
3,5
7,0
0,60
0,48
6,0
12,0
0,80
10,0
20,0
1,2
15
30
1,2
15
30
Объемный расход воды (Q), м3/ч:
- минимальный Qmin: класс А
класс В класс С
- переходный Qt: класс А
класс В класс С
- номинальный qn
- максимальный Qmax_
Порог чувствительности, м3/ч класс А класс В класс С
не более 0,5Q„
0,03
0,015
0,01
Емкость счетного устройства,
99999,9999
99999,999
м
Цена деления младшего разряда счетного устройства, м3
Пределы допускаемой относительной погрешности измерений объема воды, в диапазоне расходов, %:
Qmin < Q < Qt
Qt (включ.) < Q < Q max_
Фланцевое исполнение
0,0001
0,001
±5
±2
*
| Наименование характеристики | Значение | ||||||
| Максимальное рабочее давление, МПа | 1,6 | ||||||
| Потеря давления при Qmax, не более, МПа | 0,1 | ||||||
| Температура окружающей среды, °С | от 5 до 50 | ||||||
| Относительная влажность при температуре 35 °С, % | до 80 | ||||||
| Диапазон рабочих температур воды, °С: для счетчиков холодной воды для счетчиков горячей воды для универсальных моделей | от +5 до +50 от +5 до +95 от +5 до +95 | ||||||
| Счётчики модели НО | РМА СВ | КМ | |||||
| Габаритные размеры, мм, не более: - длина - высота - ширина | 110 (80) 82 76 | 130 82 76 | 160 90 76 | 160 125 102 | 250 125 102 | 260 125 102 | 260 160 160 |
| Масса счетчика, кг не более | 0,66 | 0,78 | 1,92 | 3,2 | 3,3 | 4,1 | 7,1 |
| Счётчики модели НОРМА СВКС | |||||||
| Габаритные размеры, мм, не более: - длина - высота - ширина | 165 103 83 | 190 103 83 | 260 120 104 | 260 120 104 | 300 155 120 | 300 160 160 | 300 160 160 |
| Масса счетчика не более, кг | 0,66 | 0,78 | 2,20 | 3,2 | 4,5 | 11,2 | 12 |
наносится на лицевую панель счетчика методом фотолитографии или другим способом, не ухудшающим качество, в верхний правый угол титульного листа паспорта типографским способом.
Таблица 3 — Комплектность счетчиков
| Наименование | Обозначение | Количество |
| Счетчик воды крыльчатый НОРМА СВКМ или НОРМА СВКС | В зависимости от модификации | 1 шт. |
| Паспорт | - | 1 экз. |
| Упаковка | - | 1 шт. |
| Комплект монтажных частей и принадлежностей | - | Определяется договором на поставку |
осуществляется по документу МИ 1592-2015 «Рекомендация. Государственная система обеспечения единства измерений. Счётчики воды. Методика поверки» .
Основное средство поверки:
- рабочий эталон единиц объемного и массового расхода жидкости 3-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 07.02.2018 г. № 256 (часть 1 — для
средств измерений, поверка которых осуществляется на воде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке счетчиков НОРМА СВКМ, НОРМА СВКС, а также наносится на свинцовую пломбу или пломбирующую наклейку, установленную на разъёмном кольце соединяющем при помощи специального крепления счётный механизм и корпус счётчика, или латунной прижимной гайки, имеющей место для пломбировки. Нанесение пломбировочной наклейки со знаком поверки на корпус счётчика не является обязательным, если счётчик имеет специальное крепление счётного механизма к корпусу без кольца или с помощью неразъёмного кольца.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ТУ 26.51.63-001-30624764-2018 Счетчики холодной и горячей воды крыльчатые НОРМА СВКМ, НОРМА СВКС. Технические условия.
