| Номер в госреестре | 76832-19 |
| Наименование СИ | Вычислители количества теплоты |
| Обозначение типа СИ | ВКТ-9 |
| Изготовитель | Общество с ограниченной ответственностью «ИВТрейд» (ООО «ИВТрейд»), г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 10.12.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вычислители количества теплоты ВКТ-9 предназначены для измерений выходных сигналов измерительных преобразователей параметров теплоносителя (расхода, температуры, давления) и вычислений по результатам измерений количества теплоносителя и тепловой энергии (количества теплоты) в водяных системах теплоснабжения.
Принцип действия вычислителей количества теплоты ВКТ-9 (в дальнейшем - вычислители) основан на преобразовании вычислителем сигналов, поступающих от измерительных преобразователей, в информацию об измеряемых параметрах теплоносителя с последующим вычислением на основании известных зависимостей количества тепловой энергии.
Вычислители предназначены для работы:
1) с измерительными преобразователями параметров теплоносителя:
- счетчиками объема (преобразователями расхода, расходомерами) с импульсным выходным сигналом частотой до 16 Гц на пассивном выходе и до 1000 Гц на активном выходе при цене импульса от 0,001 до 10000 дм ;
- термопреобразователями сопротивления с номинальной статической характеристикой 100П, Pt100, 500П, Pt500 по ГОСТ 6651-2009;
- преобразователями избыточного давления с верхним пределом измерений не более 2,5 МПа и выходным сигналом постоянного тока в диапазонах (0 - 5), (0 - 20) или (4 - 20) мА.
2) с измерительными преобразователями расхода или счетчиками объема холодной воды, имеющими выходной частотный сигнала с параметрами, аналогичными параметрам выходных сигналов измерительных преобразователей расхода теплоносителя.
Модели вычислителей и их функциональные возможности приведены в таблице 1.
Таблица 1- Модели вычислителей и их характерные особенности
| Количество подключаемых преобразователей по вводу | Дополнительные входы для измерений | |||||||
| Модель | Тепловая система 1 | Тепловая система 2 | сопротивления ПТ | количества импульсов ПР | ||||
| ПР | ПТ | ПД | ПР | ПТ | ПД | |||
| ВКТ-9-01 | 3 | 3 | 3 | - | - | - | 1 | 3 |
| ВКТ-9-02 | 3 | 3 | 3 | 3 | 3 | 3 | 2 | 3 |
| ПР - преобразователь расхода, ПТ - | - преобразователь температуры, ПД - преобразователь давления. | |||||||
Вычислители обеспечивают представление текущих, часовых, суточных, месячных и нарастающим итогом показаний на встроенное табло и посредством интерфейсов RS232, USB и RS485 (опция по заказу) на внешнее устройство следующих величин:
- текущее время и дата;
- время работы и остановки счета количества теплоносителя и тепловой энергии;
- тепловая энергия и мощность;
- масса и объем теплоносителя;
- объемный и массовый расход теплоносителя;
- температура и разность температур теплоносителя;
- избыточное давление теплоносителя;
- количество и расход измеряемой среды.
Вычислители могут применяться в составе теплосчетчиков и измерительных систем, предназначенных для измерений параметров теплоносителя (расхода, объема, температуры, давления), количества теплоты (тепловой энергии) и теплоносителя в водяных системах теплопотребления по ГОСТ Р 51649-2014.
Уравнения измерений (номинальные функции преобразования) тепловой энергии и массы воды, а также алгоритмы вычислений плотности и энтальпии воды соответствуют МИ 2412-97.
Вычислители имеют два дискретных входа и два дискретных выхода, соответственно предназначенных для приема и передачи информации о внешних событиях и нештатных ситуациях в работе вычислителя.
Хранение архивной и итоговой измерительной информации, а также диагностической и настроечной информации осуществляется в энергонезависимой памяти вычислителя.
Питание вычислителей осуществляется от литиевой батареи напряжение 3,6 В или от опционального внешнего источника постоянного тока напряжением от 10 до 30 В с выходным током не менее 500 мА.
Вычислители выполнены в пластмассовом ударопрочном корпусе. Конструкция корпуса обеспечивает степень защиты IP54 или по заказу IP65 по ГОСТ 14254-2015.

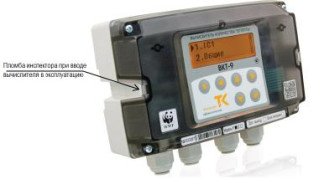

Общий вид вычислителя приведен на рисунке 1.
В целях предотвращения несанкционированного доступа к узлам регулировки и настройки и ПО, а также к элементам конструкции, предусмотрены места пломбирования, указанные на рисунках 1 и 2. оттчм нпидцаотк
г J Финн кдч«мзпс«рителя Ч
В целях обнаружения факта несанкционированных изменений в настройке вычислителя, предусмотрено вычисление и представление на табло и внешние устройства контрольных сумм, характеризующих калибровочные коэффициенты измерительных каналов и настроечные параметры рабочей базы вычислителя, а также ведение журнала событий с представлением информации на внешнее устройство.
Вычислители имеют встроенное программное обеспечение (ПО), в котором выделена метрологически значимая часть.
Метрологически значимая часть ПО, отвечающая за алгоритмы вычислений измеряемых величин, обработки и представления результатов измерений, выполняет следующие функции:
- расчет значений расхода и количества измеряемой среды по результатам измерений выходных сигналов преобразователей расхода (счетчиков);
- расчет значений температуры и разности температур по результатам измерений выходных сигналов термопреобразователей сопротивления;
- расчет значений давления по результатам измерений выходных сигналов преобразователей давления;
- вычисление значений плотности, энтальпии и разности энтальпий воды по результатам измерений температуры, разности температур и давления;
- вычисление значений массового расхода и тепловой мощности по результатам расчетов объемного расхода и вычислений плотности и энтальпии;
- вычисление значений массы и тепловой энергии по результатам расчетов объема и вычислений плотности, энтальпии и разности энтальпий.
Идентификационные данные ПО и его метрологически значимой части приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения |
| Наименование ПО | ВКТ-9-01(02) |
| Номер версии (идентификационный номер) ПО | У01.ХХ |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) CRC-16 | 1039 |
| ХХ - идентификатор метрологически незначимой части ПО, представленный цифрами от 0 до 9. | |
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 «высокий».
Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью вычислителей.
Таблица 3 -Метрологические характеристики
| Величина | Диапазон измерений^ | Пределы допускаемой погрешности2) | Вид погрешности |
| Количество тепловой энергии, ГДж (Гкал) | от 0 до 1 • 107 | ±(0,5 + Atmin/Dt) % 3) ±(0,1 + 10/A0) % 4) | относительная |
| Тепловая мощность, ГДж/ч (Гкал/ч) | от 0 до 1 • 106 | ±(0,6 + 2/At) % ±(0,2 + 10/A0) % | |
| Масса, т | от 0 до 1 • 109 | ±0,1 % | относительная |
| Объем, м3 | от 0 до 1 • 109 | ±1 ед. мл. р. | абсолютная |
| Объемный расход, м3/ч Массовый расход, т/ч | от 0 до 1 • 106 | ±0,1 % | относительная |
| Температура теплоносителя, °С Температура воздуха, °С | от 0 до +1180 от -50 до +150 | ±0,1 °С | абсолютная |
| Разность температур, °С | от 2 до 160 | ±(0,03+0,0006At) °С | абсолютная |
| Величина | Диапазон измерений^ | Пределы допускаемой погрешности2) | Вид погрешности |
| Избыточное давление, МПа 2 (кгс/см ) | от 0 до 2,5 (от 0 до 25,49) | ±0,25 % | приведенная к верхнему пределу измерений давления |
| Текущее время | ±0,01 % | относительная | |
| Atmin = 2 °C - минимальная измеряемая разность температур; At - разность температур воды в двух трубопроводах, °С; A0 - разность температур горячей и холодной (константа) воды, °С; Примечания. 1) Диапазон измерения параметров теплоносителя зависит от применяемых первичных преобразователей и может быть любым внутри указанного диапазона. 2) Погрешности нормированы от входных цепей вычислителя до его показаний на табло и интерфейсного выхода. 3) Погрешность нормирована при условии измерений разности двух температур. 4) Погрешность нормирована при условии определения разности двух температур, одна из которых измеряется, а вторая (температура холодной воды) принята условно постоянной величиной. | |||
Основные технические характеристики вычислителей приведены в таблице 4.
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Диапазон атмосферного давления, кПа | от 84 до 106,7 |
| Диапазон температуры окружающего воздуха,°С | от 10 до +50 |
| Относительная влажность воздуха при температуре 35 °С, %, не более | 95 |
| Напряжение питания, В от встроенного литиевого элемента питания от блока питания (переменный ток частотой (50 ± 1) Гц | 3,6 от 187 до 242 |
| Габаритные размеры, мм, не более длина ширина высота | 200 150 65 |
| Масса, кг, не более | 0,75 |
| Средняя наработка на отказ, ч | 80000 |
| Средний срок службы, лет | 12 |
наносится на лицевую панель вычислителя методом шелкографии и титульный лист эксплуатационной документации типографским способом.
Таблица 5- Комплектность вычислителей
| Наименование | Обозначение | Кол-во | Примечания |
| Вычислитель количества теплоты | ВКТ-9 | 1 | Модель и опции по заказу |
| Руководство по эксплуатации | ТНРВ.400880.101 РЭ | 1 | |
| Паспорт | ТНРВ.400880.101 ПС | 1 | |
| Методика поверки | ТНРВ.400880.101 Д5 | - | Размещена на сайте изготовителя |
| Акт рекламации | - | 1 |
осуществляется документу ТНРВ.400880.101 Д5 «ГСИ. Вычислители количества теплоты ВКТ-9. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «15» августа 2019 г.
Основные средства поверки:
мера электрического сопротивления постоянного тока многозначная Р3026-2 (регистрационный номер в Федеральном информационном фонде 8478-04);
магазин сопротивлений Р4831 (регистрационный номер в Федеральном информационном фонде 38510-08);
стенд СКС6 (регистрационный номер в Федеральном информационном фонде 17567-09). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на «колпачок», защищающий доступ к перемычке «J2» (доступ к калибровке) и крепежный винт защитного каркаса электронного модуля внутри корпуса прибора (рис.2).
приведены в эксплуатационном документе.
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования МИ 2412-97 ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя
Приказ Минстроя России от 17.03.2014 г. N 99/пр Об утверждении Методики осуществления коммерческого учета тепловой энергии теплоносителя
Технический регламент Таможенного Союза ТР ТС 020/2011 Электромагнитная совместимость технических средств
Технический регламент Таможенного Союза ТР ТС 004/2011 О безопасности низковольтного оборудования
ТУ 26.51.52-101-28692086-2018 Вычислители количества теплоты ВКТ-9. Технические условия
