| Номер в госреестре | 75430-19 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | HT |
| Изготовитель | "Shinko Denshi Co., Ltd.", Япония |
| Год регистрации | 2019 |
| Срок свидетельства | 21.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия HT (далее - весы), предназначены для измерений массы.
Весы выполнены в едином корпусе и состоят из следующих основных частей: грузоприемного устройства, грузопередающего устройства и весоизмерительного устройства с показывающим устройством. Весы оснащаются ветрозащитной витриной.

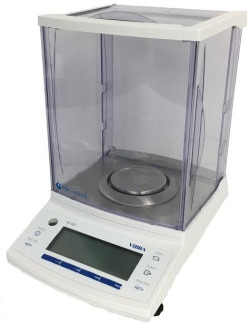

Общий вид весов показан на рисунке 1.
V
Принцип действия весов основан на преобразовании изменения частоты вибрации акустического весоизмерительного датчика, возникающего при его деформации под действием силы тяжести объекта измерений, в цифровой электрический сигнал, изменяющийся пропорционально массе объекта измерений.
Измеренное значение массы отображается в визуальной форме на дисплее весов, а также может быть сохранено в запоминающем устройстве и/или передано через цифровой интерфейс связи.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- определение стабильного равновесия (4.4.2);
- устройство индикации отклонения от нуля (4.5.5);
- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);
- устройство предварительного задания значения массы тары (T.2.7.5);
- автоматическое и полуавтоматическое устройство юстировки чувствительности (только для модификаций HT84RCE, HT124RCE, HT224RCE) (4.1.2.5);
- обнаружение промахов (5.2);
- процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);
- запоминающее устройство (4.4.6);
- взвешивание в различных единицах измерения массы (2.1);
- вспомогательное показывающее устройство (Т.2.5).
Весы имеют следующие режимы работы (4.20 ГОСТ OIML R 76-1-2011):
- счетный режим;
- суммирование;
- вычисление процентных соотношений;
- режим сравнения.
Обозначение модификаций весов имеет вид HTХ1Х2RCE, где:
Х1 — максимальная нагрузка Мах:
8 — 80 г;
12 — 120 г;
22 — 220 г.
Х2 — действительная цена деления шкалы d:
4 — 0,0001 г.
R — индекс присутствует в обозначении модификаций весов с автоматическим и полуавтоматическим устройством юстировки чувствительности встроенным грузом.
Весы оснащены последовательным интерфейсом передачи данных RS232, встроенным поддонным крюком для размещения объекта измерений под весами.
Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.
Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на нижней части корпуса весов и ограничивает доступ к переключателю, без изменения положения которого невозможна регулировка и настройка весов. Изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 — Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | ЬШххх* |
| Цифровой идентификатор ПО | - |
| * ххх — значение, изменяющееся при изменении метрологически незначимой части ПО. | |
Таблица 2
| Модификации | |||
| Характеристика | HT84RCE, | HT124RCE, | HT224RCE, |
| HT84CE | HT124CE | HT224CE | |
| Класс точности по ГОСТ OIML R 76-1-2011 | I | ||
| Максимальная нагрузка (Мах), г | 80 | 120 | 220 |
| Минимальная нагрузка (Мт), г | 0,01 | 0,01 | 0,01 |
| Поверочный интервал (е), г | 0,001 | 0,001 | 0,001 |
| Действительная цена деления шкалы (d), г | 0,0001 | 0,0001 | 0,0001 |
| Число поверочных интервалов (n) | 80000 | 120000 | 220000 |
| Диапазон температуры, °C | от + 10 до +30 | ||
| Диапазон уравновешивания тары | 100 % Мах | ||
| Габаритные размеры весов, мм, не более | |||
| длина | 290 | ||
| высота | 314 | ||
| ширина | 200 | ||
| Параметры электропитания от сети переменного тока (через адаптер): напряжение, В | 220 +10 % 220 -15% | ||
| частота, Гц | 50±1 | ||
наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
Таблица 3 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы | — | 1 шт. |
| Блок питания (адаптер) | — | 1 шт. |
| Руководство по эксплуатации | — | 1 экз. |
| Примечание - руководство по эксплуатации вместо бумажного носителя может предоставляться в электронном виде | ||
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки рабочие эталоны 1-го и 2-го разрядов по приказу Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» (гири, соответствующие классам точности E2, F1 по ГОСТ OIML R 111-1-2009).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или на корпус весов.
приведены в эксплуатационном документе.
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Приказ Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
Техническая документация изготовителя
