Вольтметры универсальные В7-78/1, В7-78/2, В7-78/3 (далее вольтметры) предназначены для измерения напряжения и силы постоянного и переменного тока, частоты переменного тока, электрического сопротивления постоянному току, электрической емкости (только для моделей В7-78/2 и В7-78/3).
| Номер в госреестре | 69742-17 |
| Наименование СИ | Вольтметры универсальные |
| Обозначение типа СИ | B7-78/1, B7-78/2, B7-78/3 |
| Изготовитель | "PICOTEST Corp.", Тайвань |
| Год регистрации | 2017 |
| Срок свидетельства | 13.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Вольтметры универсальные В7-78/1, В7-78/2, В7-78/3 (далее вольтметры) предназначены для измерения напряжения и силы постоянного и переменного тока, частоты переменного тока, электрического сопротивления постоянному току, электрической емкости (только для моделей В7-78/2 и В7-78/3).
Конструктивно вольтметры представляют собой компактные моноблочные переносные электроизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении.
Принцип действия вольтметров основан на аналого-цифровом преобразовании входных аналоговых сигналов под управлением микроконтроллера.
Вольтметры представляют собой приборы, выполненные на основе встроенного микроконтроллера и аналоговых схем измерений. На передней панели вольтметров расположены: дисплей, кнопки управления, измерительные гнёзда, кнопка включения. На задней панели расположены: гнездо для подключения сетевого шнура питания, сетевой предохранитель, измерительные гнёзда (идентичные гнёздам на передней панели), интерфейсы дистанционного управления USB и GPIB/ RS-232, разъемы входа и выхода сигналов синхронизации. В модификации В7-78/1 предусмотрен слот для подключения 10 или 20-канального сканера (устройство расширения измерительных каналов).
Вольтметры имеют 3 модели: В7-78/1, В7-78/2 и В7-78/3, различающиеся между собой набором измеряемых параметров и диапазонами измерений. Вольтметры имеют следующие дополнительные функции: проверка диодов, прозвонка электрической цепи, математическая обработка результатов измерений, контроль температуры с помощью внешних термопар типа B, C, E, J, K, N, R, S, T (кроме В7-78/3) и термопреобразователей сопротивления типа Pt100.
Для предотвращения от несанкционированного доступа приборы имеют закрепительные клейма или наклейки, закрывающие головки винтов крепления корпуса.

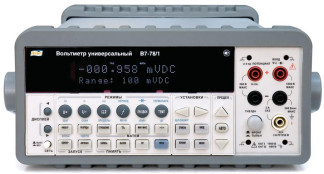

Внешний вид вольтметров представлен на рисунках 1, 2, 3. На рисунке 4 приведена схема пломбировки от несанкционированного доступа. Пломбировка наносится на один из крепежных винтов на задней панели вольтметров.
Программное обеспечение (ПО) вольтметров записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО) |
не ниже 02.01 |
|
Примечание - номер версии ПО определяется по первым четырем цифрам |
|
Таблица 2 - Метрологические характеристики вольтметров в режиме измерений напряжения постоянного тока
|
Модели |
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда, В |
Пределы допускаемой абсолютной погрешности, В |
|
В7-78/1 |
0,1 |
110-7 |
±(0,00005 их+0,000035 ипр) |
|
1 |
110-ь |
±(0,00004 их+0,000007 ипр) |
|
|
10 |
110-5 |
±(0,000035 их+0,000005 ипр) |
|
|
100 |
1 10-4 |
±(0,000045 их+0,00000бипр) |
|
|
1000 |
0,001 |
±(0,000045 их+0,00001 ипр) |
|
|
В7-78/2, В7-78/3 |
0,1 |
110-7 |
±(0,00008 их+0,000045 ипр) |
|
1 |
110-ь |
±(0,00009 их+0,00001 ипр) |
|
|
10 |
110-5 |
±(0,00012 их+0,00002 ипр) |
|
|
100 |
1 10-4 |
||
|
1000 |
0,001 |
±(0,0002 их+0,00003 ипр) |
|
|
Примечание Ux - измеренное значение напряжения постоянного тока, В ипр - значение верхнего предела измерений, В |
|||
Таблица 3 - Метрологические характеристики вольтметров в режиме измерений силы постоянного тока
|
Модель |
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда, А |
Пределы допускаемой абсолютной погрешности, А |
|
|
В7-78/1 |
0,01 |
1 |
10-8 |
±(0,0005 Тх+0,0002 1пр) |
|
0,1 |
1 |
10-7 |
±(0,0005 1х+0,00005 1пр) |
|
|
1 |
1 |
10-6 |
±(0,0011х+0,0001 1пр) |
|
|
3 |
1 |
10-5 |
±(0,00121х+0,0002 1пр) |
|
|
В7-78/2 |
0,01 |
1 |
10-8 |
±(0,0005 1х+0,0002 1пр) |
|
0,1 |
1 |
10-7 |
±(0,0005 1х+0,0001 1пр) |
|
|
1 |
1 |
10-6 |
±(0,0015 1х+0,0002 1пр) |
|
|
3 |
1 |
10-5 |
±(0,002 1х+0,0003 1пр) |
|
|
10 |
1 |
10-5 |
±(0,0025 1х+0,0005 1пр) |
|
|
В7-78/3 |
0,01 |
1 |
10-8 |
±(0,0005 1х+0,0002 1пр) |
|
0,1 |
1 |
10-7 |
±(0,0005 1х+0,0001 1пр) |
|
|
1 |
1 |
10-6 |
±(0,0015 1х+0,0002 1пр) |
|
|
10 |
1 |
10-5 |
±(0,0025 1х+0,0005 1пр) |
|
|
Примечание 1х - измеренное значение силы постоянного тока, А 1пр - значение верхнего предела измерений, А |
||||
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда, В |
Пределы допускаемой абсолютной погрешности, В, в диапазонах частот, Гц |
|||||
|
от 3 до 5 |
св. 5 до 10 |
св. 10 до 2104 |
св. 2104 до 5104 |
св. 5104 до 1105 |
св. 1105 до 3 105 |
||
|
Модель В7-78/1 |
|||||||
|
0,1 |
110-7 |
не нормируется |
±(0,0006 Ux +0,0004-Uro) |
±(0,0012Ux+ +0,0005-иПр) |
±(0,006 Ux+ +0,0008 ипр) |
±(0,04Ux+ +0,005 ипр) |
|
|
1 |
110-ь |
не нормируется |
±(0,0006 Ux+ +0,0003-иПр) |
||||
|
10 |
110-5 |
||||||
|
100 |
110-4 |
||||||
|
750 |
0,001 |
- |
|||||
|
Модели В7-78/2, В7-78/3 |
|||||||
|
0,1 |
110-7 |
- |
- |
±(0,0012Ux+ +0,0005-иПр) |
±(0,0025-Ux+ +0,0005-иПр) |
±(0,0065 Ux+ +0,0008-иПр) |
±(0,048 Ux+ +0,008-иПр) |
|
1 |
110-ь |
±(0,0012Ux+ +0,0004-иПр) |
|||||
|
10 |
110-5 |
||||||
|
100 |
110-4 |
||||||
|
750 |
0,001 |
- |
|||||
|
Примечание Ux - измеренное значение напряжения переменного тока, В ипр - значение верхнего предела измерений, В |
|||||||
Таблица 5 - Метрологические характеристики вольтметров в режиме измерений силы переменного тока_
|
Модель |
Верхний предел измерений, А |
Значение единицы младшего разряда, А |
Пределы допускаемой абсолютной погрешности, А, в диапазонах частот, Гц |
|||
|
от 3 до 5 |
св. 5 до 10 |
св. 10 до 1-103 |
св. 1103 до 5 103 |
|||
|
В7-78/1 |
1 |
110-ь |
не нормируется |
±(0,001 Ix+0,0004 • 1пр) |
||
|
3 |
110-5 |
не нормируется |
±(0,0015- Ix+0,0006 1пр) |
|||
|
В7-78/2 |
1 |
110-6 |
- |
- |
±(0,002^Ix+ +0,0004 1пр) |
±(0,01Ix+ +0,001Тпр) |
|
3 |
110-5 |
±(0,003 Ix+ +0,0006 1пр) |
±(0,015Ix+ +0,0015Тпр) |
|||
|
10 |
110-5 |
±(0,005 Ix+ +0,0012Тпр) |
±(0,025-Ix+ +0,002Тпр) |
|||
|
В7-78/3 |
1 |
110-6 |
- |
- |
±(0,002-Ix+ +0,0004Тпр) |
±(0,01Ix+ +0,001Тпр) |
|
10 |
110-5 |
±(0,005 Ix+ +0,0012Тпр) |
±(0,025-Ix+ +0,002Тпр) |
|||
|
Примечание Ix - измеренное значение силы переменного тока, А 1пр - значение верхнего предела измерений, А |
||||||
|
Модели |
Диапазон измерений, Гц |
Значение единицы младшего разряда, Гц |
Пределы допускаемой абсолютной погрешности, Гц |
|
В7-78/1 |
от 3 до 5 |
110-6 |
±0,001Fx |
|
св. 5 до 10 |
110-ь |
±0,0005 Fx |
|
|
св. 10 до 40 |
110-5 |
±0,0003 Fx |
|
|
св. 40 до 100 |
110-5 |
±0,0001 Fx |
|
|
св. 100 до 1103 |
110-4 |
||
|
св. 1103 до 1104 |
0,001 |
||
|
св.1104 до 1105 |
0,01 |
||
|
св. 1105 до 3 105 |
0,1 |
||
|
В7-78/2, В7-78/3 |
от 10 до 40 |
110-5 |
±0,0003 Fx |
|
св. 40 до 100 |
110-5 |
±0,0002 Fx |
|
|
св. 100 до 1103 |
110-4 |
||
|
св. 1103 до 1104 |
0,001 |
||
|
св.1104 до 1105 |
0,01 |
||
|
св. 1105 до 3 105 |
0,1 |
||
|
Примечание Fx - измеренное значение частоты Верхний предел измерения 750 В ограничен верхним значением частоты 100 кГц |
|||
Таблица 7 - Метрологические характеристики вольтметров в режиме измерений электрического сопротивления постоянному току_
|
Модели |
Верхний предел измерений, Ом |
Значение единицы младшего разряда, Ом |
Пределы допускаемой абсолютной погрешности, Ом |
|
В7-78/1 |
100 |
110-4 |
±(0,0001^+0,00004^) |
|
1000 |
0,001 |
±(0,0001^х+0,00001^пр) |
|
|
1Т04 |
0,01 |
||
|
1105 |
0,1 |
||
|
110ь |
1 |
||
|
1107 |
10 |
±(0,0004^х+0,00001^пр) |
|
|
1108 |
100 |
±(0,008^+0,0001^) |
|
|
В7-78/2, В7-78/3 |
100 |
110-4 |
±(0,0002^х+0,00005^пр) |
|
1000 |
0,001 |
±(0,0002^+0,00002^) |
|
|
1Т04 |
0,01 |
||
|
1105 |
0,1 |
||
|
110ь |
1 |
±(0,0002^+0,00004^) |
|
|
1107 |
10 |
±(0,001^+0,00004^) |
|
|
1108 |
100 |
±(0,015^+0,00005^) |
|
|
Примечание Rx - измеренное значение сопротивления, Ом R^, - значение верхнего предела измерений, Ом |
|||
|
Модели |
Верхний предел измерений, мкФ |
Значение единицы младшего разряда, мкФ |
Пределы допускаемой абсолютной погрешности, мкФ |
|
В7-78/2, В7-78/3 |
0,001 |
110-7 |
±(0,02-Сх+0,008-Спр) |
|
0,01 |
110-ь |
±(0,01-Сх+0,005-Спр) |
|
|
0,1 |
110-5 |
||
|
1 |
1 10-4 |
||
|
10 |
0,001 |
||
|
100 |
0,01 |
||
|
1103 |
0,1 |
не нормируется |
|
|
1 104 |
1 |
||
|
Примечание Сх - измеренное значение емкости, мкФ Спр - значение верхнего предела измерений, мкФ |
|||
Таблица 9 - Масса, габаритные размеры и условия эксплуатации
|
Наименование характеристики |
Значение характеристики |
|
|
В7-78/1 |
В7-78/2 В7-78/3 |
|
|
Г абаритные размеры, мм |
255x373x113 |
253x305x107 |
|
Масса, кг |
3,7 |
2,2 |
|
Номинальное значение напряжения сети питания (переключается вручную), В |
100/ 120/ 220/ 240 |
|
|
Частота сети питания, Гц |
от 45 до 65 |
|
|
Потребляемая мощность, В • А |
25 |
|
|
Условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при +30 °С, %, не более |
от 0 до +40 80 |
|
наносится на переднюю панель вольтметров универсальных В7-78/1, В7-78/2, В7-78/3 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
приведена в таблице 10.
Таблица 10 - Комплектность вольтметров
|
Наименование и обозначение |
Количество, шт. |
|
Вольтметр универсальный |
1 |
|
Сетевой кабель |
1 |
|
Кабель USB |
1 |
|
Измерительные провода |
2 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки ПР-17-2017МП |
1 |
осуществляется по документу ПР-17-2017МП «ГСИ. Вольтметры универсальные В7-78/1, В7-78/2, В7-78/3. Методика поверки», утвержденному АО «ПриСТ» 17 октября 2017 г. Основные средства поверки:
калибратор многофункциональный Fluke 5720A с усилителем 5725А (Госреестр № 52495-13), калибратор многофункциональный Fluke 5522A (Госреестр № 51160-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 - 30 А.
ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
Г осударственная поверочная схема для средств измерений электрического сопротивления, утвержденная Приказом Росстандарта 15.02.2016 г. № 146.
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости».
ГОСТ Р 8.648-2015 «ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот 1-10" - 2-10 Гц».
МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 • 10-8 до 25 А в диапазоне частот 20 - 1 • 106 Гц». Техническая документация изготовителя.
