| Номер в госреестре | 65853-16 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | HITERM, мод. ПУТМ-1, ПУТМ-1А, ПУТМ-2 |
| Изготовитель | ООО "ТД Элита", г.Псков |
| Год регистрации | 2016 |
| Срок свидетельства | 07.12.2026 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики HITERM, модели ПУТМ-1, ПУТМ-1 А, ПУТМ-2, (далее - теплосчетчики) предназначены для измерений объемного расхода, объема воды (теплоносителя), количества тепловой энергии, разности температур теплоносителя в прямом и обратном трубопроводах в закрытых системах теплоснабжения, в том числе в составе узлов учета, информационноизмерительных систем и измерительных комплексов.
Принцип действия теплосчетчиков основан на преобразовании вычислителем сигналов, поступающих от измерительных преобразователей, в информацию об измеряемых параметрах теплоносителя с последующим вычислением на основании известных зависимостей количества тепловой энергии.
В состав теплосчетчика входят:
- электронный вычислитель тепловой энергии (далее-вычислитель);
- крыльчатый датчик объемного расхода;
- комплект термометров сопротивления (Pt1000).
Вычислитель - микропроцессорное электронное устройство с жидкокристаллическим дисплеем (ЖК дисплей), кнопкой управления, а также оптическим портом для локального считывания данных. Вычислители осуществляют вычисление, индикацию и архивирование следующих параметров:
- суммарного количества потребленной тепловой энергии Q с нарастающим итогом, кВтч;
- объема теплоносителя в трубопроводе V с нарастающим итогом, м ;
- текущего объемного расхода теплоносителя в трубопроводе Q, м /ч;
- температур теплоносителя в подающем (t1) и обратном (t2) трубопроводах и разности этих температур (At), °С.
Вычислитель сохраняет и может выводить на дисплей значения месячного потребления тепловой энергии (в конце месяца), за 18 последних месяцев, три максимальных значения мгновенной тепловой мощности и расхода теплоносителя, зарегистрированных за время работы, а также дату и время регистрации этих величин.
Разность температур определяется посредством комплекта термометров сопротивления -парой термометров сопротивления.
Выпускается три модели теплосчетчика: ПУТМ-1, ПУТМ-1 А и ПУТМ-2.

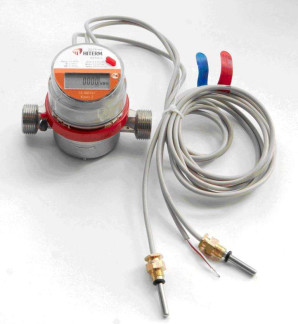

Модель ПУТМ-1 выпускается номинальным диаметром 15 мм и 20 мм. Теплосчетчик представляет собой моноблок, состоящий из трех частей: вычислителя (1), одноструйного крыльчатого датчика объемного расхода (2) и пары термометров сопротивления с номинальной статической характеристикой типа Pt 1000 (3). Теплосчетчик ПУТМ оснащен автономной аккумуляторной батареей, от который осуществляется питание теплосчетчика.
На одноструйном крыльчатом датчике объемного расхода имеются специальные отверстия для пломбирования теплосчетчика.
Модель ПУТМ-1 А выпускается номинальным диаметром 15мм и 20 мм. Теплосчетчик представляет собой моноблок с поворотным дисплеем, состоящий из трех частей: вычислителя с поворотным дисплеем (1), одноструйного крыльчатого датчика объемного расхода (2) и пары термометров сопротивления с номинальной статической характеристикой типа Pt 1000 по ГОСТ 6651-2009 (3). Теплосчетчик ПУТМ оснащен автономной аккумуляторной батареей, от который осуществляется питание теплосчетчика.
На одноструйном крыльчатом датчике объемного расхода имеются специальные отверстия для пломбировки теплосчетчика.
Модель ПУТМ-2 выпускается номинальным диаметром 15 мм и 20 мм. Теплосчетчик представляет собой моноблок, состоящий из трех частей: съемного вычислителя со встроенным многоструйным датчиком объемного расхода (1), проточной части (2) и пары термометров сопротивления с номинальной статической характеристикой типа Pt 1000 по ГОСТ 6651-2009 (3). Теплосчетчик ПУТМ оснащен автономной аккумуляторной батареей, от который осуществляется питание теплосчетчика.
На многоструйном крыльчатом датчике объемного расхода и проточной части имеются специальные отверстия для пломбировки теплосчетчика.
Теплосчетчики имеют встроенное программное обеспечение. Идентификационные данные встроенного ПО приведены в Таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значения |
| 1 | 2 |
| Наименование ПО | Hiterm ПУТМ |
| Номер версии (идентификационный номер) ПО | u - 1.00 и выше |
Нормирование метрологических характеристик теплосчетчика проведено с учетом того, что программное обеспечение является неотъемлемой частью теплосчетчика.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014- высокий.
Таблица 2
| Модель | ПУТМ | [-1 | ПУТ | М-1А | ПУТМ-2 | |||||
| Типоразмер (номинальный диаметр (ДуХ мм | 15 | 20 | 15 | 20 | 15 | 20 | ||||
| Номинальный расход Gn, м3/ч | 0,6 | 1,5 | 0,6 | 1,5 | 0,6 | 1,5 | ||||
| Максимальный расход GE, м3/ч | 1,2 | 5,0 | 1,2 | 5,0 | 1,2 | 5,0 | ||||
| Минимальный расход Gн м3/ч | 0,012 | 0,03 | 0,012 | 0,03 | 0,012 | 0,03 | ||||
| Диапазон измерений температуры теплоносителя (t),°С | от +4 до +95 | |||||||||
| Диапазон измерений разности температур теплоносителя в подающем и обратном трубопроводе (At), °С | от +3 до +90 | |||||||||
| Пределы допускаемой абсолютной погрешности при о/~' измерении температуры, С | ±(0,6 + 0,004t) | |||||||||
| Пределы допускаемой относительной погрешности при измерении разности температур, % | ±(0,5 +3AUAt) где A^ - нижний предел измерений разности температур, С | |||||||||
| Пределы допускаемой относительной погрешности при измерении объема, % | ±(2+0,02 GB /G), но не более чем 5%, Класс 2 по ГОСТ Р 51649-2014 | |||||||||
| Диапазон измерений количества тепловой энергии, кВт-ч | от 0 до 107 | |||||||||
| Пределы допускаемой относительной погрешности при измерении тепловой энергии, % | ±(3+4At^At + 0,02-Gu/G) где G - измеренное значение расхода, м3/ч Класс 2 по ГОСТ Р 51649-2014 | |||||||||
| Максимальное рабочее давление, МПа | 1,6 | |||||||||
| Диапазон температуры »-» о/"ч окружающей среды, С | от +5 до +55 (установка в помещении, класс исполнения А по ГОСТ Р ЕН 1434-1-2011) | |||||||||
| Температура хранения, оС | от -10 до +60 | |||||||||
| Масса, кг, не более | 0,67 | 0,76 | 0,78 | 0,87 | 1,2 | 1,4 | ||||
| Длина корпуса, мм, не более | 110 | 130 | 110 | 130 | 110 | 130 | ||||
| Варианты установки | Г оризонтальное (Г) Вертикальное (В) | |||||||||
| Модель | ПУТМ-1 | ПУТМ-1 А | ПУТМ-2 |
| Требования по прямолинейным участкам | 5 Ду до и 3 Ду после теплосчетчика | ||
| Оптический интерфейс | Соответствует EN 60870. Протокол M-Bus | ||
| Напряжение питания от литиевой батареи, В | 3,6 | ||
| Степень защиты от внешних факторов | IP54 | ||
| Средний срок службы, лет | 12 | ||
| Средняя наработка на отказ, ч | 55000 | ||
наносят на руководство по эксплуатации типографским способом и на вычислитель в виде наклейки.
Таблица 3
| Наименование | Обозначение | Количество |
| Теплосчетчик | - | 1 комплект |
| Руководство по эксплуатации | - | 1 экз. на партию |
| Методика поверки | МП 2550-0277-2016 | 1 экз. на партию |
осуществляется по документу МП-2550-0277-2016 «Теплосчетчики HITERM, модели ПУТМ-1, ПУТМ-1А, ПУТМ-2. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12.08.2016 г.
Основные средства поверки:
- установка проливная поверочная, диапазон воспроизведений расхода воды не менее Qmin - Qmax, относительная погрешность не более ±0,6 %;
- термостат жидкостный ТЕРМОТЕСТ-100, диапазон регулирования температуры от минус 30 до плюс 100 °С (2 шт).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования ТУ 4218-001-26003252-2016 Теплосчетчики HITERM, модели ПУТМ-1, ПУТМ-1 А, ПУТМ-2. Технические условия
