| Номер в госреестре | 63123-16 |
| Наименование СИ | Весы электронные лабораторные |
| Обозначение типа СИ | XE |
| Изготовитель | "CAS Corporation", Республика Корея |
| Год регистрации | 2016 |
| Срок свидетельства | 17.02.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные лабораторные XE (далее весы) предназначены для определения массы различных грузов.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и терминала, где ГПУ, в свою очередь, состоит из грузопередающего устройства и весоизмерительного устройства с весоизмерительным датчиком (далее датчик).

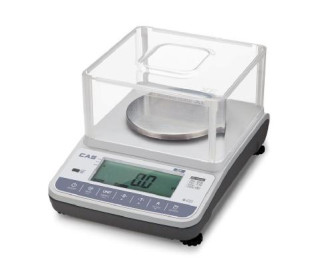

Общий вид весов представлен на рисунке 1.
Примечание. Весы с максимальной нагрузкой свыше 600 г комплектуются грузоприёмной платформой прямоугольной формы.
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал, изменяющийся соответственно массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.
Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство автоматической и полуавтоматической установки на нуль (Т.2.7.2.3 и Т.2.7.2.2);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство предварительного задания массы тары (Т.2.7.5).
Весы снабжены следующей функцией:
- сигнализация о перегрузке весов;
Весы могут быть оснащены интерфейсами RS-232 и USB для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).
Питание весов осуществляется от сети через адаптер сетевого питания либо от батарей (по дополнительному заказу).
Весы с максимальной нагрузкой свыше 600 г комплектуются грузоприёмной платформой прямоугольной формы.
Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой и габаритными размерами.
Обозначение модификаций весов XE имеет вид XE-Xi, где:
Xi - обозначение максимальной нагрузки (Max) в килограммах.
На маркировочной табличке весов указывают:
- обозначение модели весов;
- класс точности (II);
- значения Max, Min, e;
- торговую марку изготовителя или его полное наименование;
- торговую марку или полное наименование представителя изготовителя для импортируемых весов;
- серийный номер;
- знак утверждения типа;
- идентификатор программного обеспечения.
Знак поверки в виде наклейки наносится на лицевую панель индикатора. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.
Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Наименование ПО | XE Firmware |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 2.ХХ |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Таблица 1 - Метрологические характеристики
| Метрологическая характеристика | Обозначение модификаций | ||||
| XE 300 | XE 600 | XE 1500 | XE 3000 | XE 6000 | |
| Класс точности по ГОСТ OIML R 76-1-2011 | II | II | II | II | II |
| Максимальная нагрузка, Max, г | 300 | 600 | 1500 | 3000 | 6000 |
| Минимальная нагрузка, Min, г | 0,1 | 0,5 | 1 | 2,5 | 5 |
| Поверочный интервал е, г | 0,05 | 0,1 | 0,2 | 0,5 | 1 |
| Действительная цена деления, d, г | 0,005 | 0,01 | 0,02 | 0,05 | 0,1 |
| Число поверочных делений (n) | 6000 | 6000 | 7500 | 6000 | 6000 |
| Пределы допускаемой погрешности при первичной поверке 0<да<5000е 5000е<да< 20000е 20000е<да<100000е | ±0,5е ±1е ±1,5е | ||||
| Диапазон уравновешивания тары | 100 % Max | 100 % Max | 100 % Max | 100 % Max | 100 % Max |
| Диапазон температуры (п. 3.9.2.2 ГОСТ OIML R 76-1-2011) | от плюс 5 до плюс 40 | ||||
| Г абаритные размеры, мм | 272 х 180 х 74 | ||||
| Масса, кг, не более | 1,5 | ||||
Примечание - При эксплуатации пределы допускаемой погрешности удваиваются.
наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.
1. Весы................................
1 шт. 1 шт. 1 шт.
2. Адаптер сетевого питания ....
3. Руководство по эксплуатации.
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки: гири, соответствующие классу точности Е2 по OIML R 111-1-2009.
Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 3 «Программное обеспечение».
Измерение массы на весах проводится согласно разделу 5 «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к весам электронным лабораторным XE
1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 13386 |
| Поверителей | 181 |
| Актуальность данных | 08.06.2025 |
