| Номер в госреестре | 56651-14 |
| Наименование СИ | Комплекты термопреобразователей сопротивления |
| Обозначение типа СИ | КДТС |
| Изготовитель | Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»), Тульская обл., г. Богородицк |
| Год регистрации | 2014 |
| Срок свидетельства | 23.11.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты термопреобразователей сопротивления КДТС (в дальнейшем по тексту именуемые КДТС) предназначены для непрерывного измерения разности температур жидкого теплоносителя в прямом и обратном трубопроводах систем теплоснабжения в составе теплосчетчиков на предприятиях тепловых сетей, тепловых пунктах жилых, общественных и производственных зданий, центральных тепловых пунктах, тепловых сетях объектов бытового назначения, источников теплоты.
Принцип действия термопреобразователей сопротивления (далее - ТС), входящих в комплект КДТС основан на зависимости электрического сопротивления материала чувствительного элемента ТС (далее - ЧЭ) от температуры.
Конструктивно КДТС состоят из подобранной по идентичности индивидуальной статической характеристики пары ТС с номинальными статическими характеристиками преобразования (НСХ) по ГОСТ 6651-2009.
ЧЭ представляет собой конструкцию, выполненную из тонкопленочных чувствительных элементов в защитной арматуре из нержавеющей стали 12Х18Н10Т. Схемы внутренних соединений проводников ТС - 2-х или 4-х проводные.
Конструкция ТС - неразборная (неремонтопригодная).
КДТС выпускаются в 3-х различных исполнениях (модификации 014, 035, 045, 054, 105, 145), отличающихся типом НСХ, классом допуска ТС, входящих в комплект, длиной монтажной части, диаметром и конструкцией защитной арматуры (с коммутационной головкой или с кабельным выводом), способом крепления.

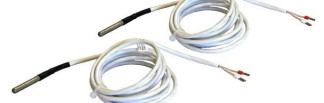

Фотографии общего вида модификаций КДТС приведены на рисунках 1-4.
Основные метрологические и технические характеристики представлены в таблице 1. Таблица 1
| Наименование характеристики | Значение |
| Рабочий диапазон измеряемых температур, °С | от 0 до плюс 150 |
| Диапазон измеряемых разностей температур At, °С | от 3 до плюс 150 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | Pt100, Pt500, Pt1000 |
| Температурный коэффициент ТС а,°С-1 | 0,00385 |
| Номинальное значение сопротивления ТС при 0 °С (R0), Ом | 100, 500,1000 |
| Класс допуска ТС, входящих в комплект КДТС по ГОСТ 6651-2009 | А, В |
| Пределы допускаемого отклонения сопротивления ТС, входящих в комплект КДТС от НСХ в температурном эквиваленте, °С: - для класса допуска А - для класса допуска В | ±(0,15+0,002-|t|) ±(0,3+0,005 - |t|) |
| Пределы допускаемой относительной погрешности при измерении разности температур, % | ±(0,5+3 Atmin / At), где Atiriin - минимальная измеряемая разность температур (горячего и холодного трубопроводов), Atmin=3 °С, °С |
| Измерительный ток, мА: - для ТС с НСХ Pt100 - для ТС с НСХ Pt500 - для ТС с НСХ Pt1000 | 1,0 0,7 0,3 |
| Время термической реакции в водной среде (1,0 м/с) (t0,632), не более, с: | 30 |
| Диаметр монтажной части, мм: - для ТС модификации 014 - для ТС модификаций 054, 105 - для ТС модификаций 035, 045, 145 | 5 6 6; 8; 10 |
| Минимальная глубина погружения, мм | 40 |
| Длина монтажной части, мм - для ТС с 2-х проводной схемой подключения - для ТС с 4-х проводной схемой подключения | 40; 45; 60; 80;120 40; 45; 60; 80;120; 160; 180; 200 |
| Герметичность к измеряемой среде, не более МПа: - защитная арматура с диаметром погружной части 5 мм - защитная арматура с диаметром погружной части 6 мм | 0,1 МПа 0,6 МПа |
| Материал защитной арматуры ТС | сталь 12Х18Н10Т |
| Масса ТС (без гильзы), не более, кг | 0,8 |
| Степень защиты от воздействия окружающей среды: - для ТС модификации 014 - для ТС модификаций 054, 105, 035, 045, 145 | IP67 IP54 |
| Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008: - для ТС модификации 014 - для ТС модификаций 054, 105, 035, 045, 145 | N1 N2 |
Средняя наработка на отказ, не менее, ч
Средний срок службы, не менее, лет
100 000
12
Электрическое сопротивление изоляции между цепью ЧЭ и металлической частью защитной арматуры КДТС, не менее, МОм:
- 100 - в диапазоне температур от 15 до 35 °С;
- 20 - в диапазоне температур от 100 до 150 °С._
Знак утверждения типа наносится на шильдик ТС, входящих в КДТС методом фотолитографии или другим способом, не ухудшающим качества изделия, а также на титульный лист паспорта и руководства по эксплуатации типографским способом.
В комплектность поставки КДТС входят:
- Комплект термопреобразователей сопротивления КДТС 1 шт.
- Паспорт КУВФ.405210.003 ПС 1 экз.
- Руководство по эксплуатации КУВФ.405210.003 РЭ 1 экз.
- Гарантийный талон 1 экз.
- Методика поверки КУВФ.405210.003 МП 1 экз.
осуществляется в соответствии с документом КУВФ.405210.003 МП «Комплекты термопреобразователей сопротивления КДТС. Методика поверки», утвержденным ФГУП «ВНИИМС», 16.12.2013 г.
Основные средства поверки:
- термостат нулевой с неравномерностью температуры в рабочем объеме не более
± 0,01 оС;
- термостат паровой с перепадом температуры в рабочем пространстве по высоте на длине средней части 200 мм. не более 0,03 оС;
- жидкостный термостат с диапазоном температуры от 40 до 160 оС, градиентом температуры в рабочем пространстве не более 0,05 оС/см;
- эталонный термометр сопротивления 3-го разряда с диапазоном измерений от 0 оС до плюс 160 оС;
- омметр с диапазоном измерений от 90 до 1700 Ом и допускаемой основной абсолютной погрешностью измерений не хуже ±(0.0050+2 10-5R) Ом, где R - измеряемое сопротивление (Ом);
- автоматизированная система поверки термопреобразователей АСПТ (диапазон измеряемых разностей температур от 0 до 200°С, предел допускаемой основной абсолютной погрешности измерения разности температур не более ±0,03°С).
- мегаомметр М4100/3 для измерения сопротивления изоляции с номинальным напряжением 500 В класс точности 1,0.
приведены в соответствующих разделах Руководства по эксплуатации КУВФ.405210.003РЭ.
Нормативные и технические документы, устанавливающие требования к комплектам термопреобразователей сопротивления КДТС
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования.
ТУ 4211-024-46526536-2013 «Комплекты термопреобразователей сопротивления КДТС. Технические условия».
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
